CTE वर्कसेल के साथ न्यूमेटिक्स का उपयोग करते समय, आपको डिवाइस को VEXcode EXP में कॉन्फ़िगर करना होगा। एक बार न्यूमेटिक्स कॉन्फ़िगर हो जाने पर, VEXcode EXP टूलबॉक्स में न्यूमेटिक्स कमांड जोड़ देगा।
VEXcode EXP में एक प्रोजेक्ट खोलें.
स्क्रीन के ऊपरी दाएँ कोने में डिवाइस विंडो आइकन का चयन करें।
डिवाइस जोड़ें बटन का चयन करें.

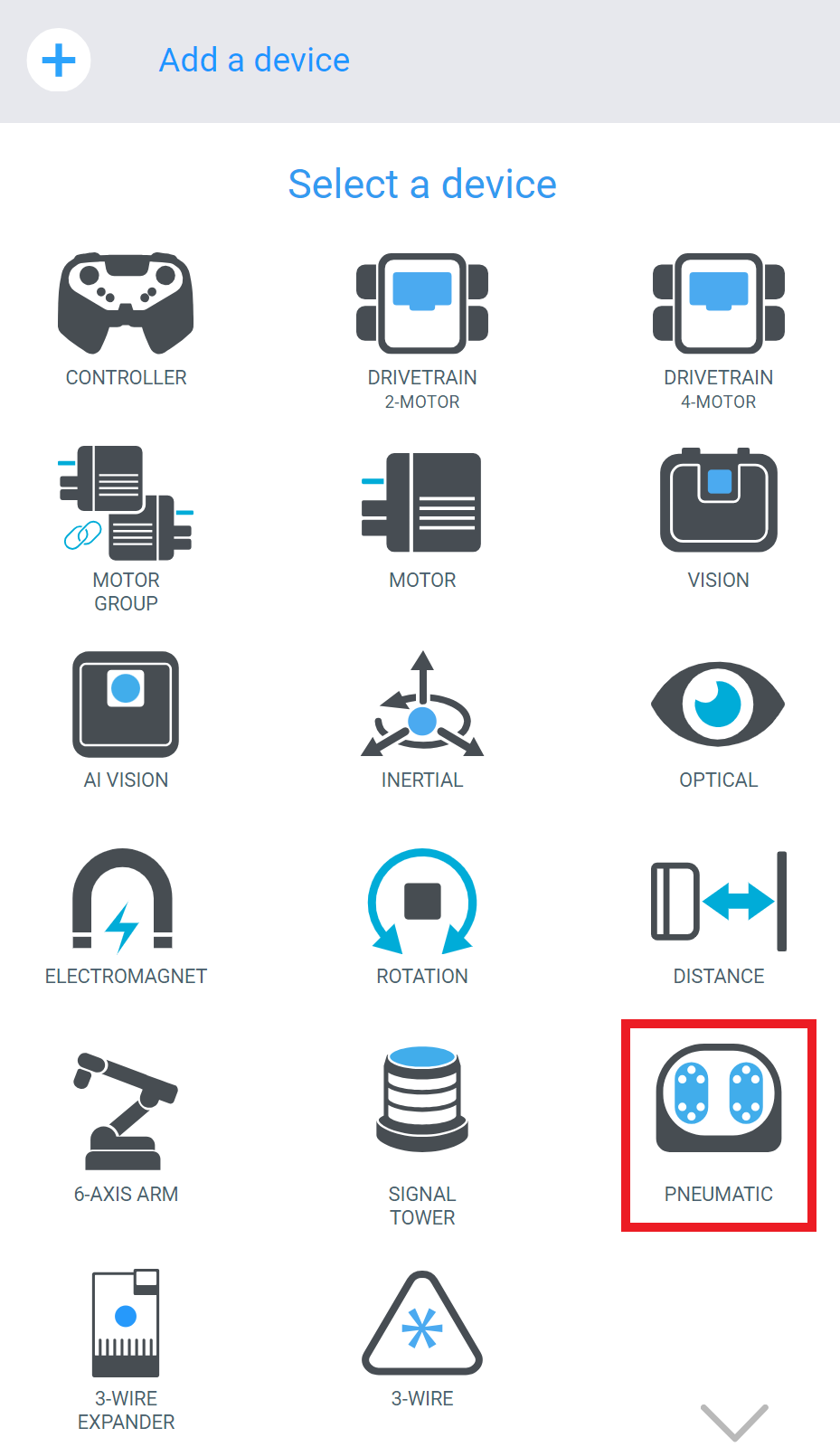

उपलब्ध उपकरणों की सूची से PNEUMATIC चयन करें।
EXP ब्रेन पर न्यूमेटिक्स को किस पोर्ट से जोड़ा जाए, इसका चयन करें।

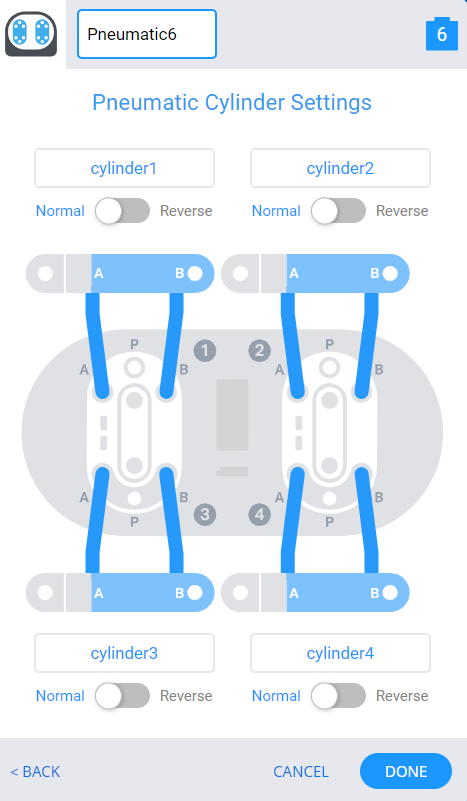

वायवीय सिलेंडर सेटिंग्स विंडो खुल जाएगी।
डिफ़ॉल्ट रूप से, सेटिंग्स में सिलेंडर के ए और बी पक्ष स्वचालित रूप से वायवीय सोलेनोइड के ए और बी पक्षों से जुड़े होते हैं।

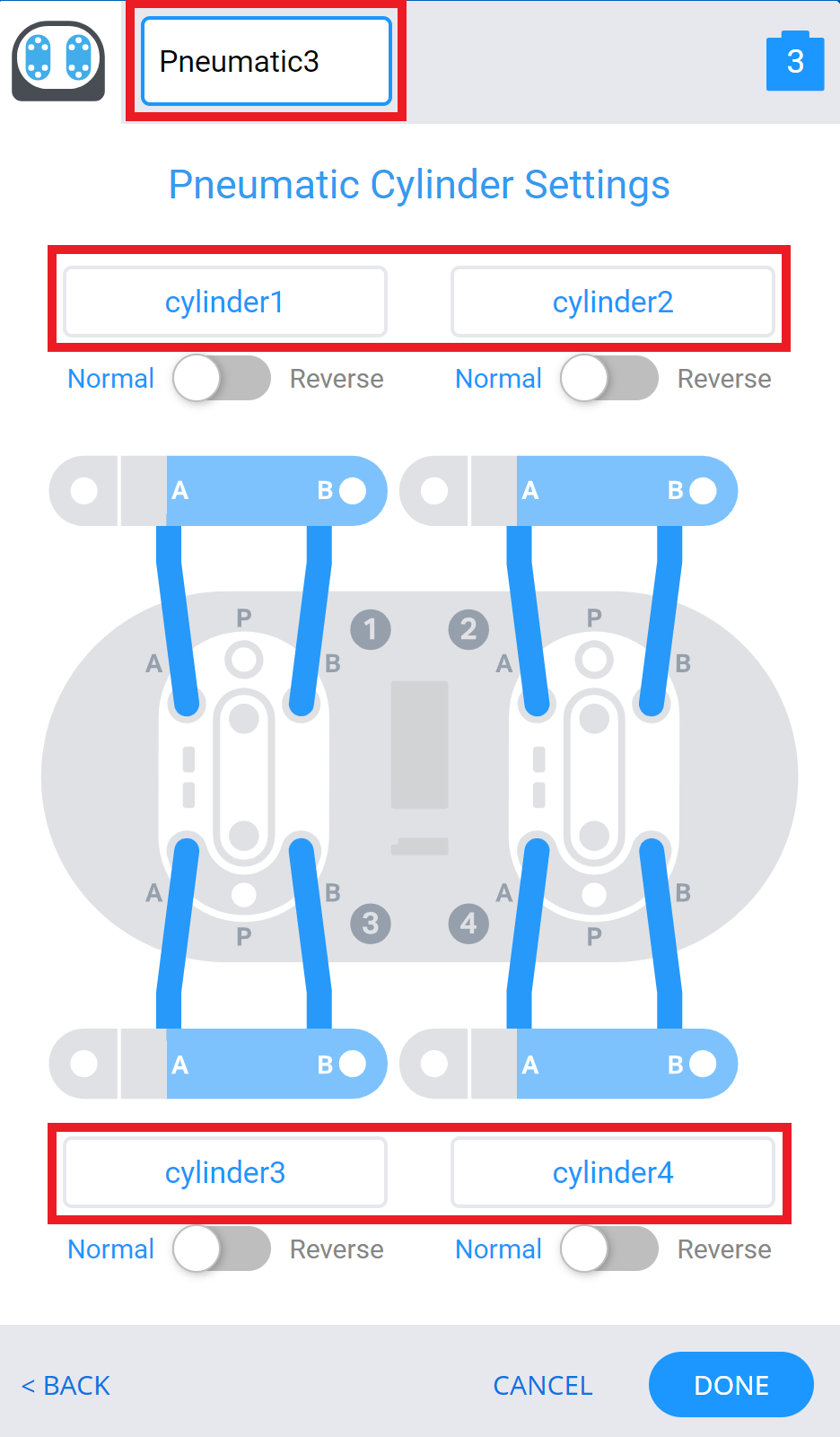

न्यूमेटिक सिलेंडर सेटिंग्स विंडो से, आप न्यूमेटिक्स और व्यक्तिगत सिलेंडरों का नाम बदल सकते हैं।

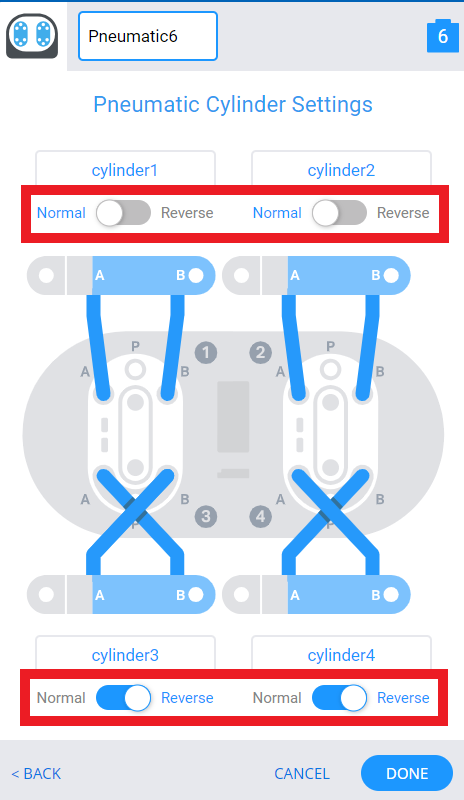

आप सिलेंडरों के विन्यास को बदलने के लिएसामान्य यारिवर्स टॉगल का चयन कर सकते हैं।

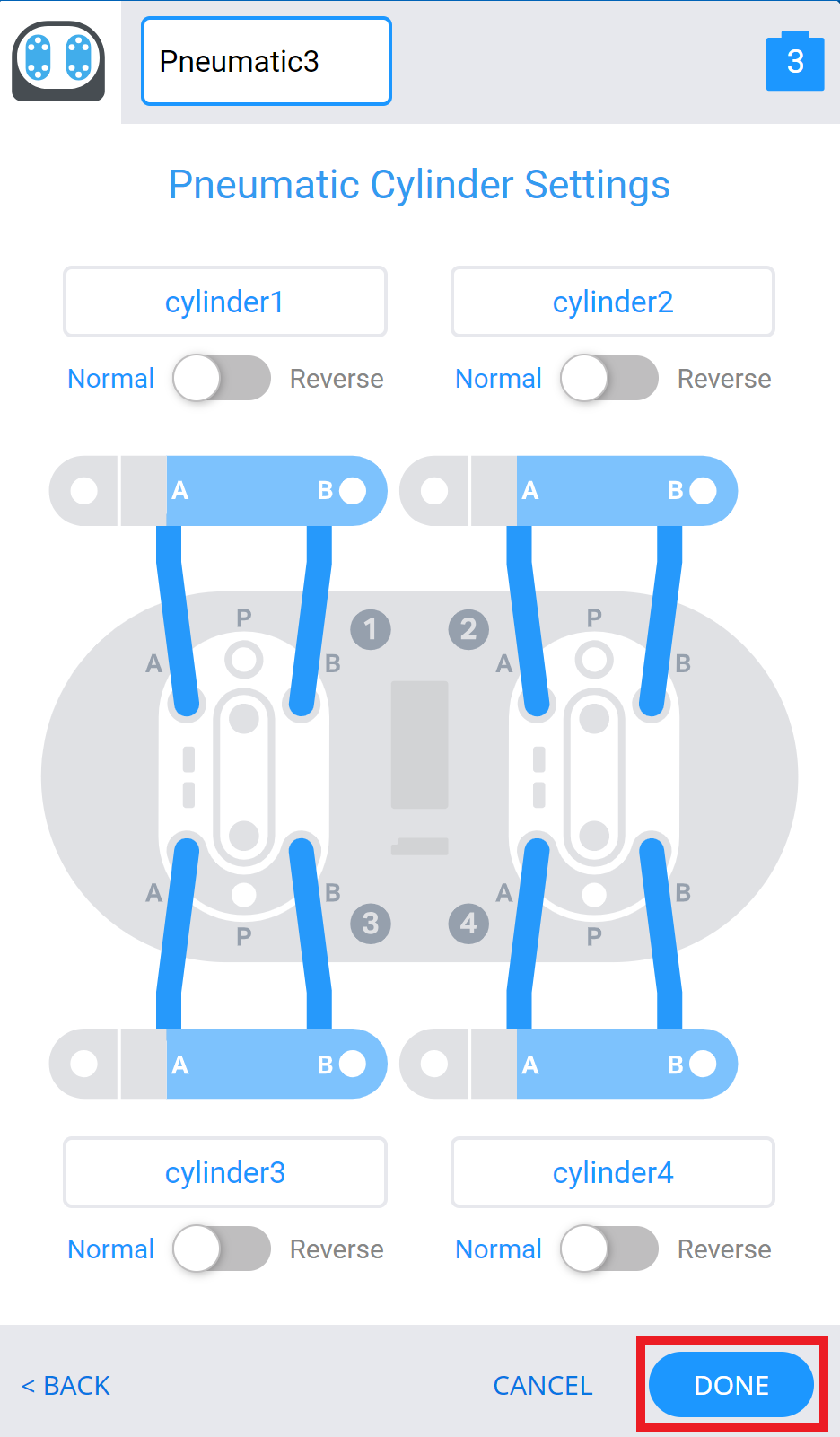

संपन्नचयन करें.

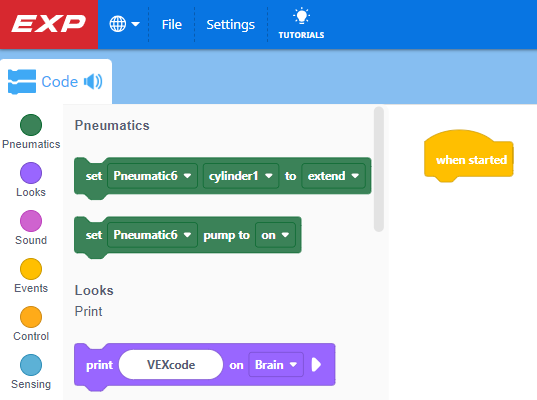

टूलबॉक्स में न्यूमेटिक्स कमांड दिखाई देंगे, जिससे आप VEXcode EXP में न्यूमेटिक्स सिस्टम को कोड करना शुरू कर सकेंगे।
