विज़न सेंसर आपके रोबोट को स्ट्रीमिंग वीडियो कैमरा ट्रांसमिशन से दृश्य डेटा एकत्र करने की अनुमति देता है। विज़न सेंसर रोबोट के वातावरण के बारे में जानकारी एकत्र कर सकता है, जिसमें रंगों और रंग कोडों को पहचानना भी शामिल है।
विज़न सेंसर डिवाइस जोड़ना

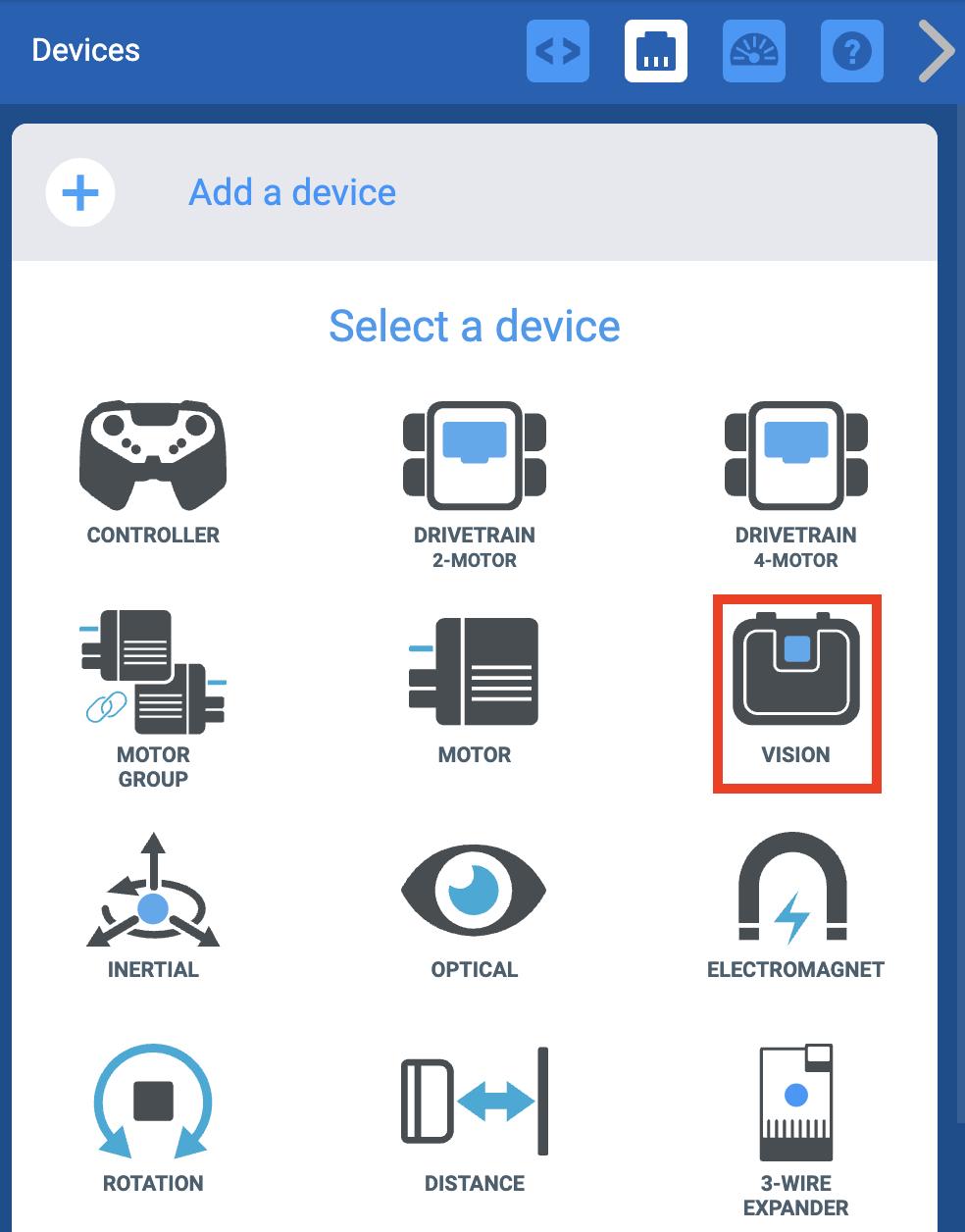

डिवाइस विंडो खोलें.
"डिवाइस जोड़ें" चुनें.
विज़न सेंसर आइकन का चयन करें.
उस पोर्ट का चयन करें जिसमें विज़न सेंसर VEX EXP ब्रेन से जुड़ा हुआ है। जो पोर्ट पहले से कॉन्फ़िगर किए गए हैं वे अनुपलब्ध होंगे.
एक बार पोर्ट का चयन हो जाने पर, आपको विज़न सेंसर की कॉन्फ़िगर स्क्रीन दिखाई देगी। कॉन्फ़िगर करने के लिए, अगले चरण का पालन करें।
विज़न यूटिलिटी खोलना
विज़न यूटिलिटी को नए वेब ब्राउज़र टैब में खोलने के लिए "ओपन यूटिलिटी" का चयन करें।
वेब-आधारित विज़न यूटिलिटी खुल जाएगी। छवि कैप्चर करने के लिए ऊपरी बाएं कोने में कैमरा आइकन का चयन करें।
नोट: वेब-आधारित विज़न यूटिलिटी पिछले कॉन्फ़िगरेशन डेटा को संग्रहीत या लोड करने में असमर्थ है। हर बार जब वेब-आधारित विज़न यूटिलिटी लोड की जाएगी, तो सभी हस्ताक्षर साफ़ हो जाएंगे।
एक डायलॉग बॉक्स खुलेगा, जिसमें आपको विज़न सेंसर चुनने के लिए कहा जाएगा। विज़न सेंसर का चयन करें.
यदि इस सूची में कोई डिवाइस नहीं दिखाई देता है, तो सुनिश्चित करें कि आपका विज़न सेंसर माइक्रोयूएसबी केबल के माध्यम से आपके कंप्यूटर से जुड़ा हुआ है।
कनेक्ट का चयन करें.
हस्ताक्षर कॉन्फ़िगर करना
एक बार विज़न सेंसर कनेक्ट हो जाने पर, एक छवि कैप्चर हो जाएगी।
विज़न सेंसर कनेक्ट होने के बाद आप नया चित्र कैप्चर करने के लिए कैमरा आइकन को पुनः चुन सकते हैं।
नोट: विज़न सेंसर से लाइव स्ट्रीमिंग वीडियो वेब-आधारित विज़न यूटिलिटी के साथ उपलब्ध नहीं है।
ऑब्जेक्ट पर एक रंगीन क्षेत्र का चयन करें जिसका उपयोग रंग कॉन्फ़िगर करने के लिए किया जाएगा। जब नया हस्ताक्षर कॉन्फ़िगर किया जा रहा होगा तो "सेट" आइकन हरे रंग में बदल जाएंगे।
एक बार रंगीन क्षेत्र का चयन हो जाने पर, "सेट" बटन का चयन करके रंग कॉन्फ़िगर करें।
कॉन्फ़िगरेशन का नाम हस्ताक्षर बॉक्स में लिखें.
नोट: इस चरण के दौरान किसी भी अन्य आवश्यक रंग को कैप्चर करना सुनिश्चित करें।
हस्ताक्षर का कॉन्फ़िगरेशन कोड नीचे बॉक्स में दिखाई देगा। कोड कॉपी करने के लिए "कॉपी कॉन्फ़िग" चुनें।
महत्वपूर्ण: इसके बाद, इस पृष्ठ को बंद करना सुनिश्चित करें।
अन्य कार्यक्षमता में शामिल हैं:
- चमक स्लाइडर - कैमरे द्वारा देखी जाने वाली छवि की चमक को समायोजित करने के लिए पृष्ठ के शीर्ष पर स्थित स्लाइडर का उपयोग करें। यह महत्वपूर्ण है कि विज़न सेंसर का उपयोग करने पर यह चमक हर बार एक समान बनी रहे।
- रंग सीमा स्लाइडर - हस्ताक्षर बॉक्स के बगल में स्थित तीरों पर क्लिक करके यह समायोजित करें कि निर्दिष्ट हस्ताक्षर बॉक्स में किसी रंग को निर्दिष्ट रंग के कितने करीब पहचाना जा सकता है।
- साफ़ करें - किसी भी हस्ताक्षर बॉक्स के पास स्थित "साफ़ करें" का चयन करके उस विशिष्ट हस्ताक्षर को साफ़ करें।
- सभी साफ़ करें - सभी हस्ताक्षर बॉक्स साफ़ करने के लिए नीचे "सभी साफ़ करें" का चयन करें।
डिवाइस विंडो खोलकर VEXcode पर वापस लौटें और 'पेस्ट कॉन्फिग' चुनें।
आपको ब्राउज़र सुरक्षा संकेत प्राप्त हो सकता है जिसमें टेक्स्ट पेस्ट करने की अनुमति मांगी जाएगी - यदि ऐसा है, तो कृपया "अनुमति दें" चुनें।
कॉन्फ़िगरेशन कोड विंडो में दिखाई देगा.
"संपन्न" चुनें. आपका विज़न सेंसर अब कॉन्फ़िगर हो गया है और उपयोग के लिए तैयार है।
