IQ न्यूमेटिक्स किट घटकों को समझना

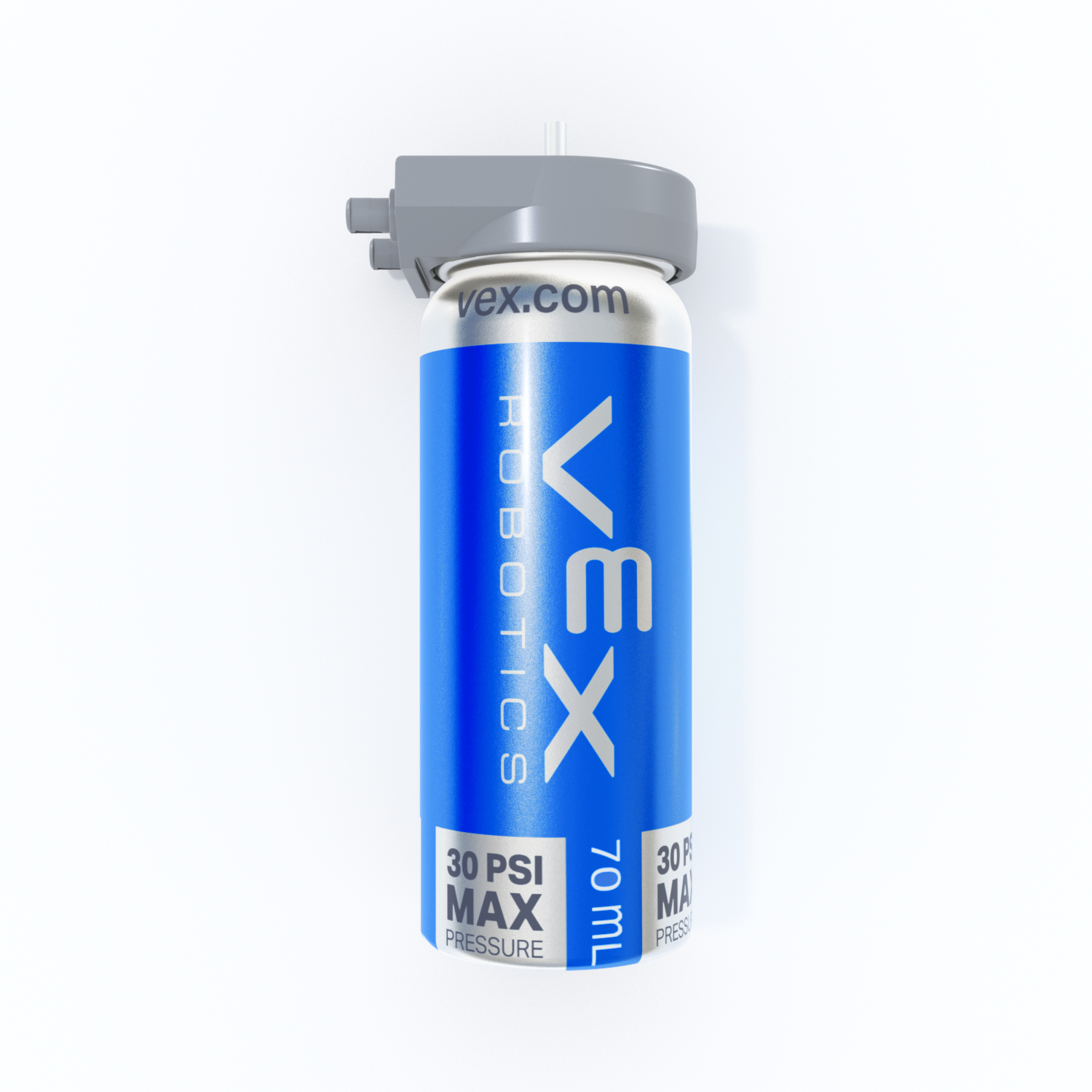

एयर टैंक आपके न्यूमेटिक्स के लिए बैकअप सिस्टम के रूप में कार्य करता है, तथा अतिरिक्त हवा का भंडारण करता है।

जब आपके वायवीय तंत्र के कई भाग (सिलेंडर) एक साथ हवा की मांग करते हैं, तो एयर टैंक काम में आता है। यह प्रणाली की न्यूमेटिक पम्प पर पूर्ण निर्भरता को कम करता है। यह आपके वायवीय प्रणाली के सुसंगत और भरोसेमंद संचालन को बनाए रखने में एक महत्वपूर्ण घटक है।

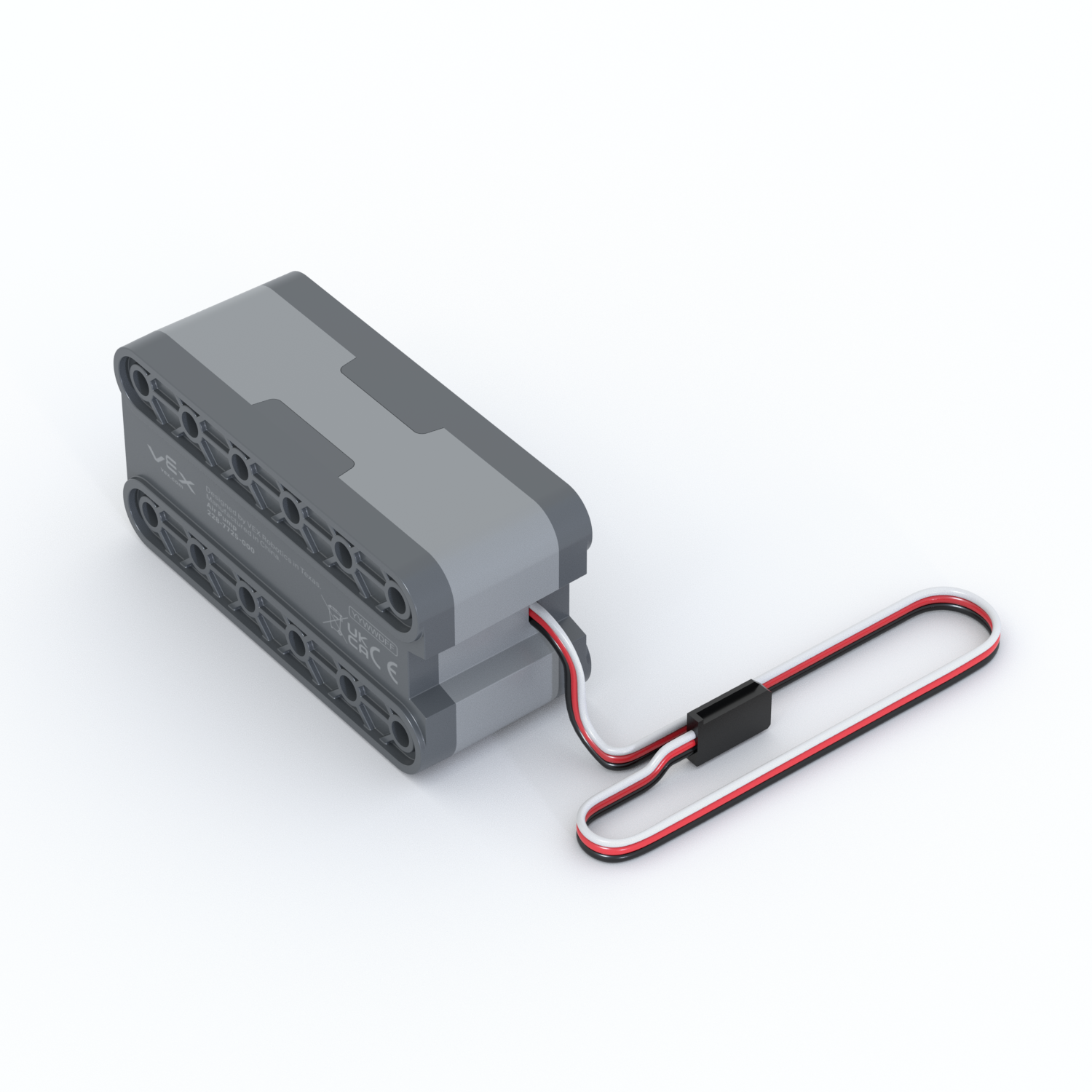

एयर पंप, जिसे आप इसके ग्रे आयताकार आकार से पहचान सकते हैं, हवा को संपीड़ित करके इंजन की तरह काम करता है और मुख्य रूप से इसे सोलेनोइड के माध्यम से सिलेंडरों तक भेजता है।

सिलेंडर स्वयं कोई बल उत्पन्न नहीं कर सकते, इसलिए उन्हें एयर पंप की सहायता की आवश्यकता होती है। एयर पंप कुछ संपीड़ित हवा को एयर टैंक में भी भेजता है। ऐसा करने से, यह आपकी संपूर्ण वायवीय प्रणाली को सुचारू रूप से और कुशलतापूर्वक चालू रखता है, खासकर जब मांग अधिक हो। जब तक आप चाहते हैं कि आपका सिस्टम वायु दबाव बनाए रखे, तब तक एयर पंप चालू रहना चाहिए।

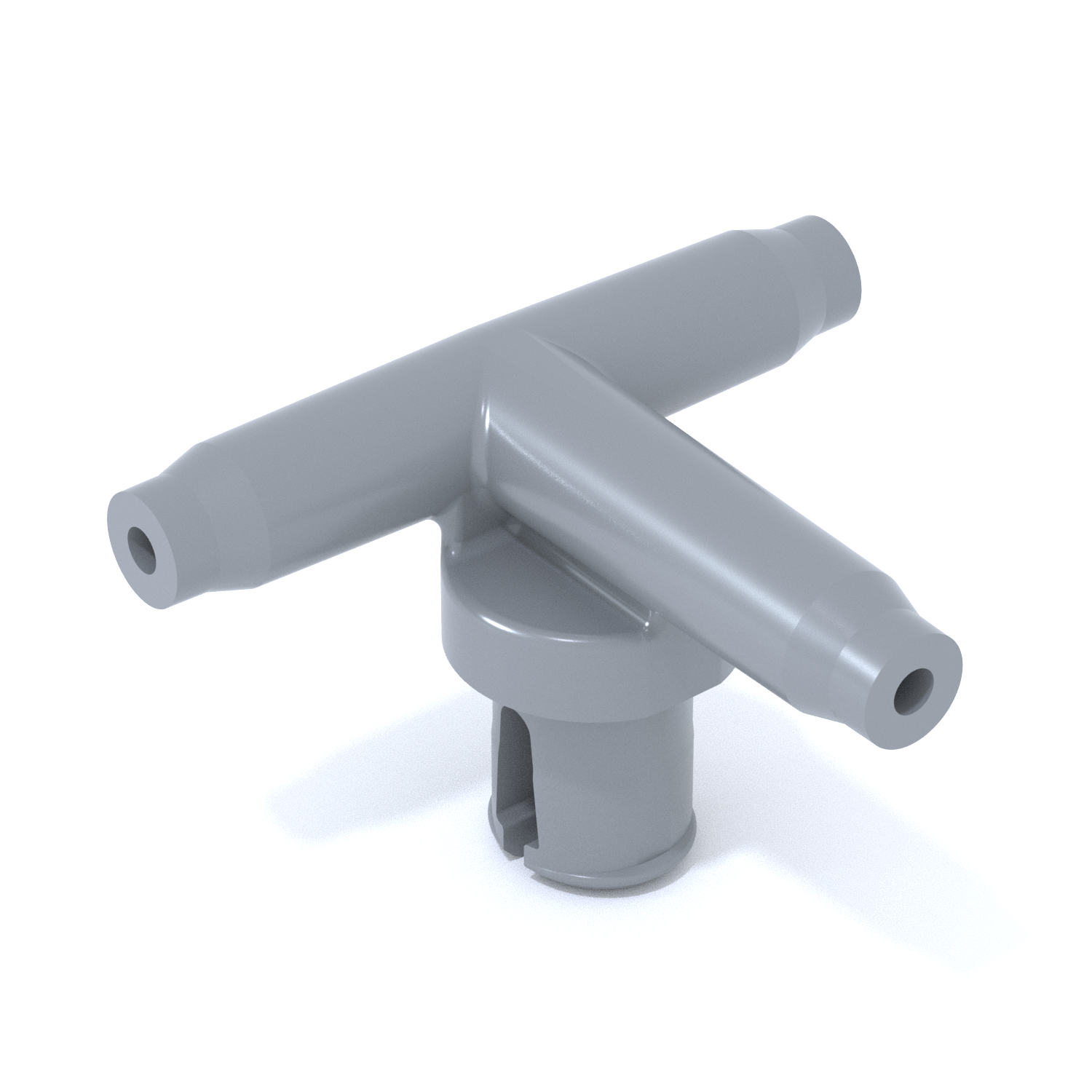

टी फिटिंग, जिसे पहचानना आसान है क्योंकि यह अक्षर 'टी' की तरह दिखता है, आपके वायवीय सिस्टम में एक स्थान से दो अलग-अलग स्थानों पर हवा भेजने में मदद करता है।
यह आपको एक ही समय में विभिन्न स्थानों पर हवा भेजने की शक्ति देता है, जैसे कई सिलेंडरों को एक साथ काम करने में मदद करना या अधिक जटिल मार्गों का प्रबंधन करना। टी फिटिंग का उपयोग करके, आप अपने वायवीय सिस्टम के लिए वास्तव में रचनात्मक और लचीले डिजाइन तैयार कर सकते हैं।

सीधी फिटिंग आपको ट्यूब के दो टुकड़ों को एक साथ जोड़ने की अनुमति देती है, और यह आपकी ट्यूबिंग के लिए एक लंगर भी है, जो यह सुनिश्चित करता है कि आपका वायवीय सिस्टम स्थिर रहे और चलते समय हिले नहीं।

ट्यूबिंग को आपकी संरचना में मजबूती से जोड़कर, सीधी फिटिंग दबावयुक्त हवा के प्रवाह को नियंत्रित करने और स्थिर रखने में मदद करती है। सीधी फिटिंग का उपयोग करना उतना ही सरल है जितना कि इसमें ट्यूबिंग को दबाना और उसे जहां जाना है वहां निर्देशित करना। यह आपके सिस्टम को बनाना आसान और अधिक विश्वसनीय बनाता है।

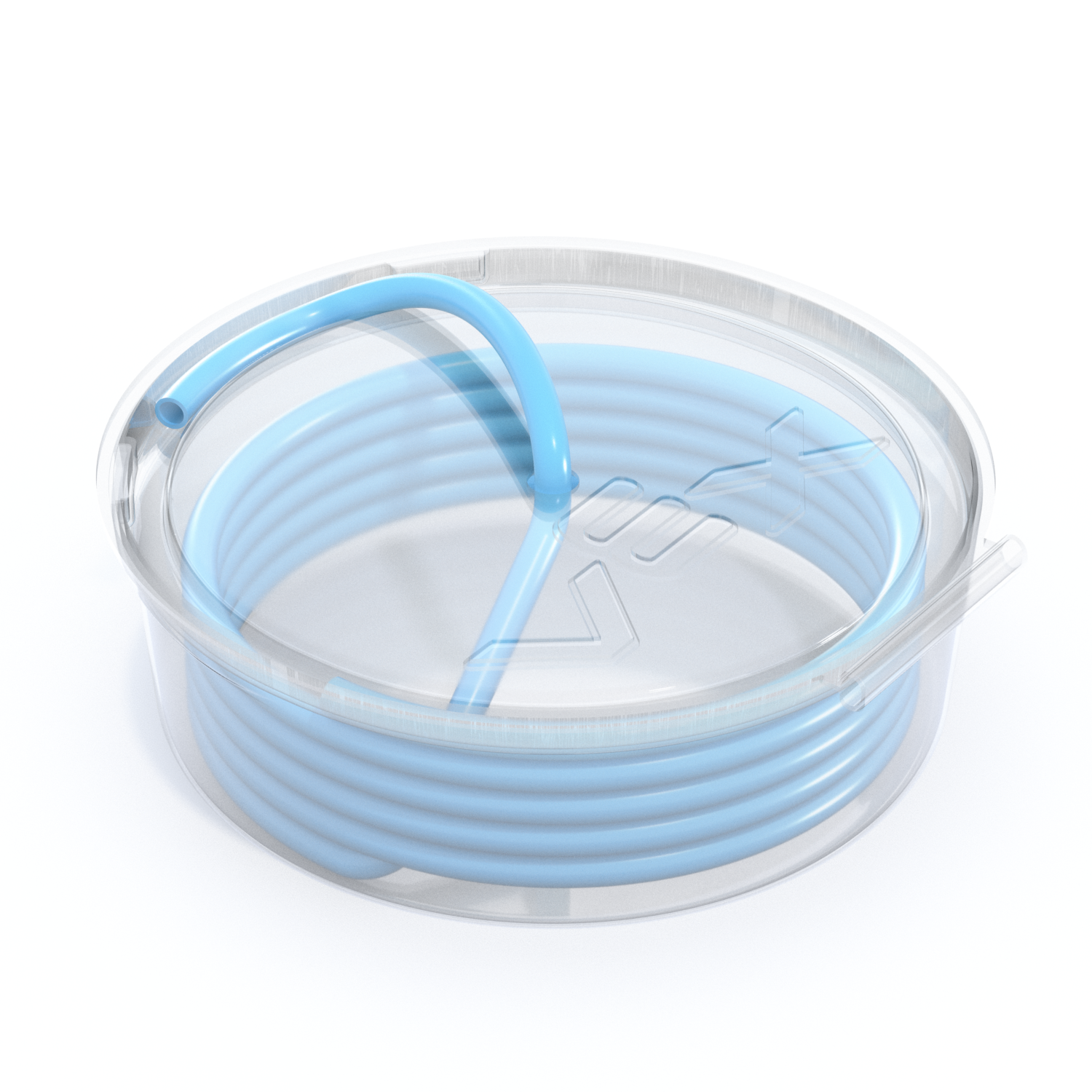

आपके IQ न्यूमेटिक किट में 4 मिमी व्यास वाली ट्यूबिंग बहुत महत्वपूर्ण है। यह शिराओं की तरह काम करता है, दबावयुक्त हवा को एक भाग से दूसरे भाग तक ले जाता है।

आप कक्षा की कैंची का उपयोग करके ट्यूबिंग को किसी भी लम्बाई में काट सकते हैं, इसलिए यह किसी भी परियोजना के लिए उपयुक्त है। ट्यूबिंग आपके वायवीय प्रणाली के विभिन्न भागों को जोड़ती है और इसे सुचारू रूप से काम करने में मदद करती है। ट्यूबिंग की लंबाई को समायोजित करके, आप अपने रोबोट के डिज़ाइन में स्थान का सर्वोत्तम उपयोग कर सकते हैं।

अधिक ट्यूबिंग खरीदने के लिए, VEX IQ न्यूमेटिक ट्यूबिंग vexrobotics.comपर उपलब्ध है

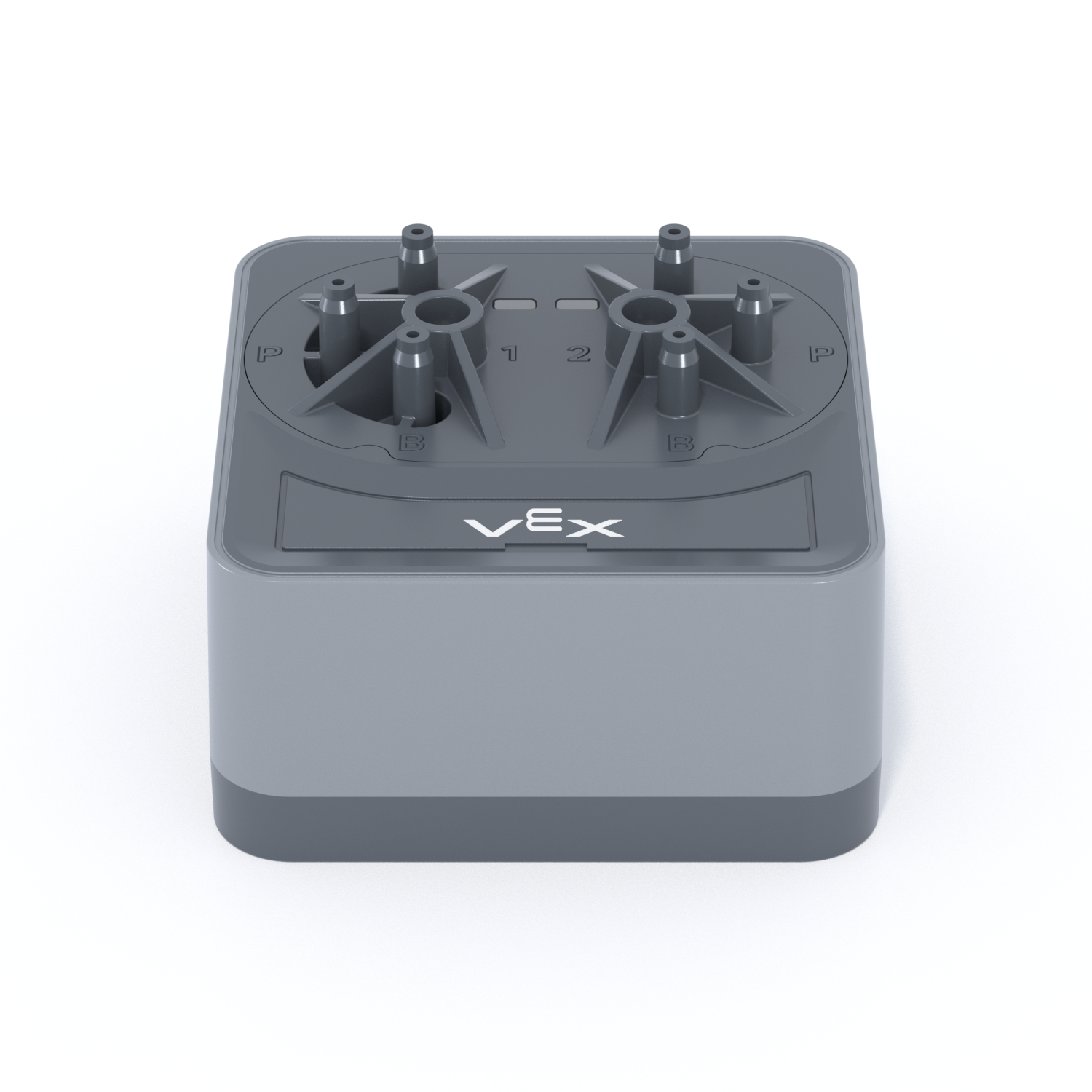

वायवीय सोलेनोइड एक महत्वपूर्ण नियंत्रण भाग है, जो इलेक्ट्रॉनिक वाल्व की तरह काम करता है। यह आपके रोबोट मस्तिष्क से निर्देश प्राप्त करता है और संपीड़ित हवा को सिलेंडरों तक भेजकर उन्हें वायवीय क्रियाओं में बदल देता है।

यह एक ही समय में दो वायवीय सर्किटों को नियंत्रित कर सकता है, तथा सिलेंडरों को फैलाने (धकेलने) या वापस खींचने (खींचने) के लिए हवा को निर्देशित कर सकता है। यह भाग आपके वायवीय सिस्टम के काम करने के तरीके को प्रबंधित करने में महत्वपूर्ण है।

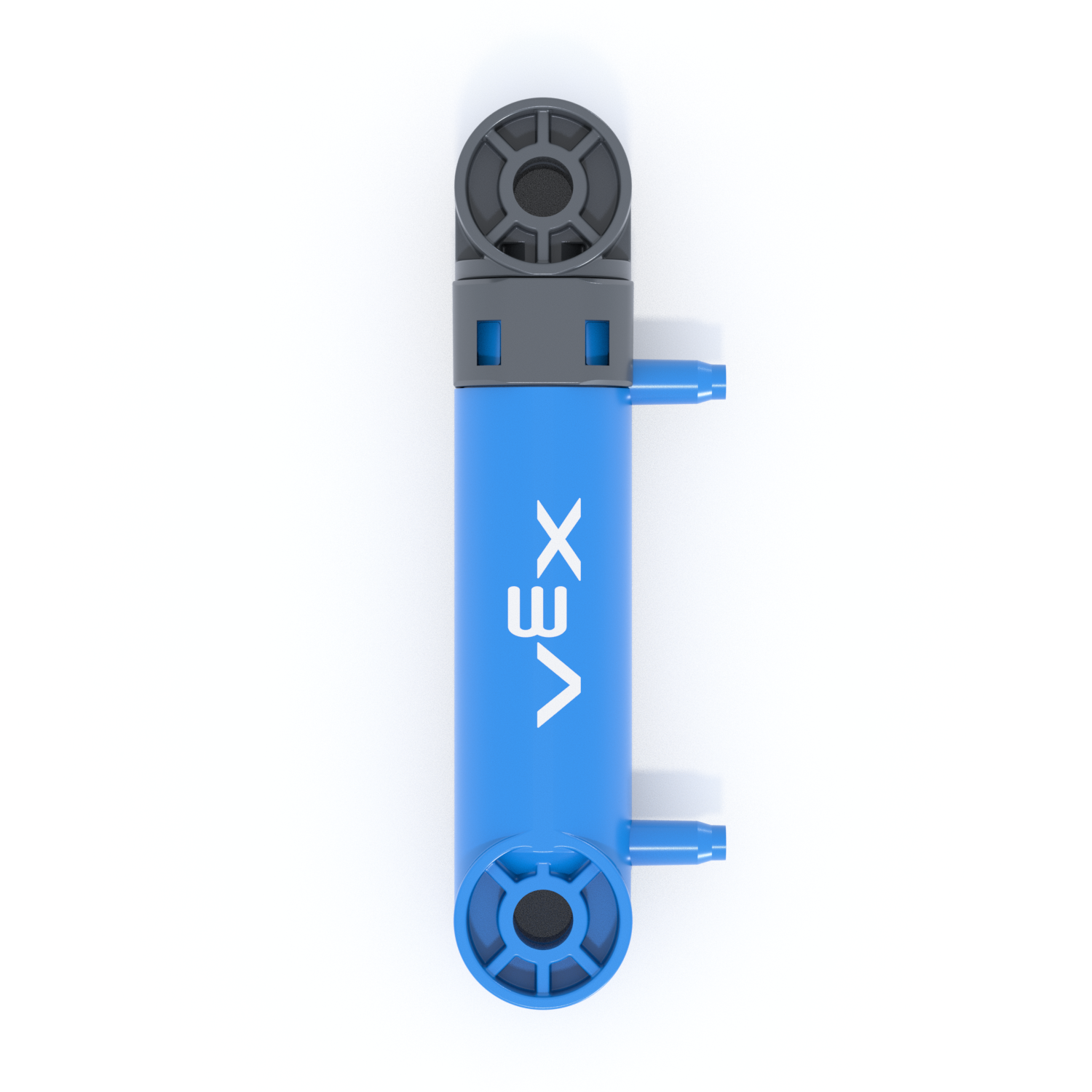

आईक्यू न्यूमेटिक किट दो प्रकार के न्यूमेटिक सिलेंडरों के साथ आता है: 2x पिच और 4x पिच। ये सिलेंडर हवा के दबाव का उपयोग करके विस्तार या संकुचन करते हैं, जिससे धक्का या खिंचाव की गति उत्पन्न होती है।

'पिच' से तात्पर्य है कि सिलेंडर कितनी दूर तक फैल सकता है, न कि इसका प्रारंभिक आकार। वे अंतर्निर्मित फिटिंग के माध्यम से ट्यूबिंग से जुड़ते हैं और रैखिक गति बनाने के लिए दबावयुक्त हवा की शक्ति का उपयोग करते हैं। अपने डिजाइन के लिए 2 या 4 पिच सिलेंडर का चयन इस आधार पर करें कि आपको इसे कितनी दूर तक ले जाना है।
