परिचय

यह लेख उन लोगों के लिए है जो VEX V5 में अभी शुरुआत कर रहे हैं और निर्माण कार्य में नए हैं, विशेष रूप से धातु से निर्माण कार्य में। इस लेख का उद्देश्य आपको निर्माण शुरू करने के लिए V5 किट में दिए गए उपकरणों से परिचित कराना है। V5 किट में दो मुख्य उपकरण होते हैं; ओपन एंड रिंच और T15/T8 स्टार ड्राइव कुंजी या T15/T8 स्टार स्क्रूड्राइवर। इन उपकरणों और उनके उपयोगों के बारे में अधिक जानने के लिए नीचे दिए गए वीडियो के साथ-साथ इस लेख के बाकी हिस्सों में दी गई जानकारी देखें।

V5 टूल का उपयोग

खुले सिरे वाला औज़ार

V5 श्रेणी की संरचना को दर्शाने वाला आरेख, प्रमुख घटकों और उनके संबंधों को स्पष्ट और व्यवस्थित लेआउट में प्रदर्शित करता है।

ओपन एंड रिंच का उद्देश्य नट या स्टैंडऑफ को उस स्थान पर पकड़ना है, जब उसमें स्क्रू को सुरक्षित किया जा रहा हो। रिंच की सहायता से नट या स्टैंडऑफ को अपने स्थान पर पकड़कर रखने से स्क्रू आपके निर्माण में सुरक्षित रूप से लग जाएगा।

V5 श्रेणी की संरचना को दर्शाने वाला आरेख, सिस्टम के भीतर प्रमुख घटकों और उनके संबंधों को प्रदर्शित करता है।

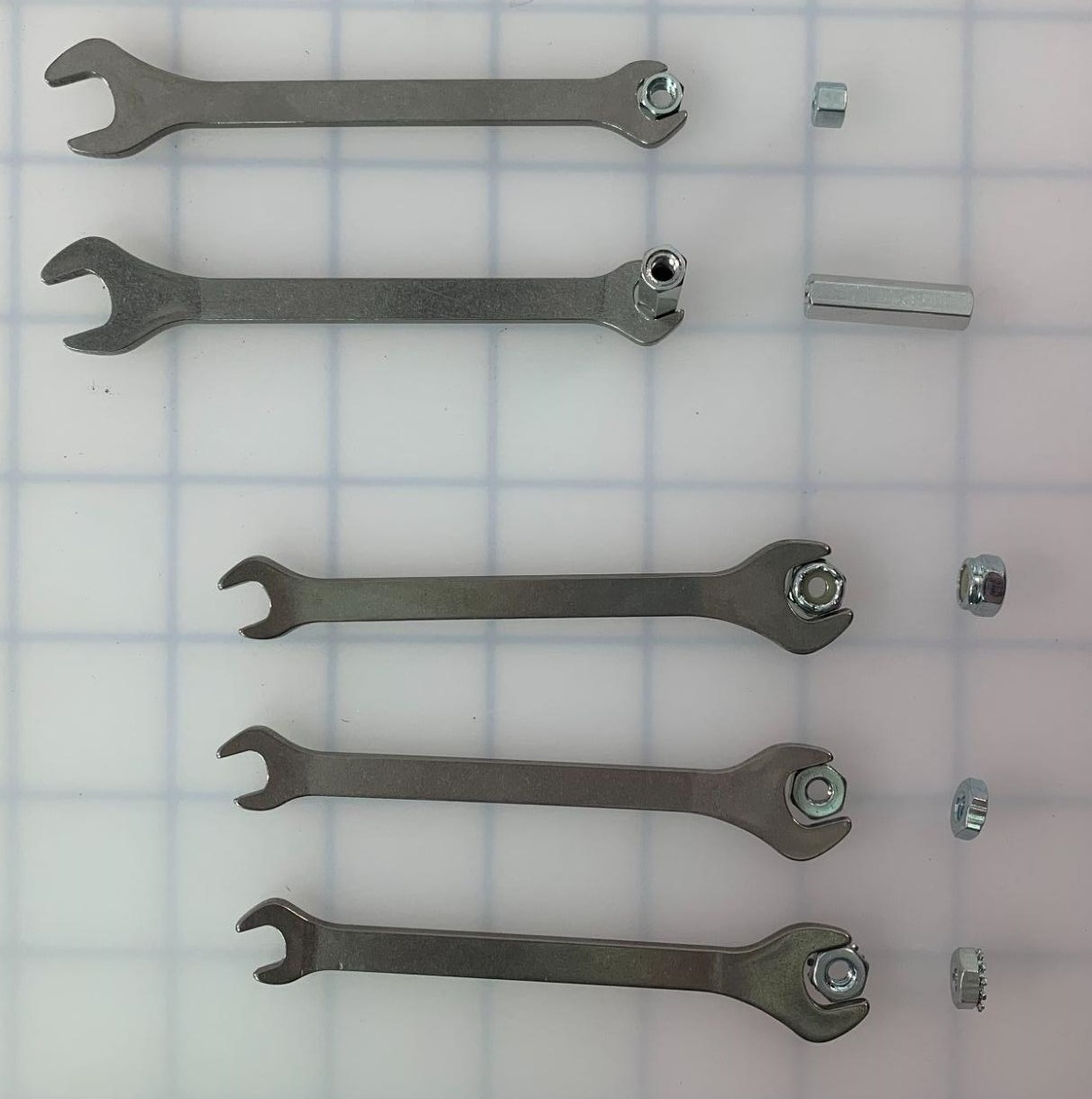

V5 में, रिंच के छोटे सिरे का उपयोग निम्नलिखित को पकड़ने के लिए किया जाता है:

#8-32 लो प्रोफाइल नट
#8-32 गतिरोध
- गतिरोध की लम्बाई मायने नहीं रखती।

रिंच का बड़ा सिरा निम्नलिखित को पकड़ने के लिए उपयोग किया जाता है:

#8-32 नाइलॉक नट
#8-32 हेक्स नट
#8-32 केप्स नट्स

T15 स्टार ड्राइव कुंजी / T15 स्टार स्क्रूड्राइवर

V5 श्रेणी की संरचना को दर्शाने वाला आरेख, जो सिस्टम के भीतर प्रमुख घटकों और उनके संबंधों को दर्शाता है, जिसे V5 ढांचे की समझ को बढ़ाने के लिए डिज़ाइन किया गया है।

V5 श्रेणी की संरचना को दर्शाने वाला आरेख, V5 श्रेणी विवरण अनुभाग से संबंधित प्रमुख घटकों और उनके संबंधों को प्रदर्शित करता है।

टी15 स्टार ड्राइव कुंजी (पहले चित्र में) तथा टी15 स्टार स्क्रूड्राइवर (दूसरे चित्र में) का उद्देश्य सभी #8-32 स्टार ड्राइव स्क्रू को चलाना है। यह अंकित #8-32 स्टार ड्राइव स्क्रू को चलाने वाली कुंजी के अद्वितीय स्टार ड्राइव आकार का उपयोग करके किया जाता है।

अधिक जानकारी और स्क्रू को नट में सुरक्षित करने के प्रदर्शन के लिए, VEX लाइब्रेरी से यह लेख देखें

T8 स्टार ड्राइव कुंजी / T8 स्टार स्क्रूड्राइवर

V5 श्रेणी की संरचना को दर्शाने वाला आरेख, जो सिस्टम के भीतर प्रमुख घटकों और उनके संबंधों को दर्शाता है।

टी8 स्टार ड्राइव कुंजी (पहले चित्र में) तथा टी8 स्टार स्क्रूड्राइवर (दूसरे चित्र में) का उद्देश्य सभी #8-32 स्टार ड्राइव सेट स्क्रू को चलाना है। ये स्टार ड्राइव सेट स्क्रू यूनिवर्सल जॉइंट्स और स्टार ड्राइव शाफ्ट कॉलर में स्थित छोटे स्क्रू हैं।
