Qu'est-ce que l'utilitaire du micrologiciel V5 ?

L'utilitaire VEX V5 Firmware est un outil qui offre aux utilisateurs des options qui ne sont pas disponibles via VEXcode V5. Il peut fournir des informations vitales via le bouton d'information, lorsque vous travaillez avec le support VEX pour déterminer les causes possibles des problèmes matériels. L'utilitaire du micrologiciel V5 est également essentiel dans les contextes de compétition, car transformer un cerveau V5 en contrôleur de terrain est nécessaire pour organiser des compétitions. L'exécution de diagnostics de batterie est une autre option via l'utilitaire du micrologiciel V5, permettant aux utilisateurs d'identifier les problèmes possibles avec la batterie V5.

Vous pouvez trouver l'utilitaire de micrologiciel VEX V5 ici.

Mettre à jour le micrologiciel du cerveau V5

De nombreux produits VEX V5 contiennent leurs propres processeurs internes et fonctionnent sur un système d'exploitation spécial appelé « VEXos ». Ce système d'exploitation est entièrement écrit par VEX Robotics et exploite la flexibilité et la puissance du matériel VEX pour les divers besoins de l'éducation et les rigueurs de la compétition.

VEXos permet des fonctionnalités de programmation avancées et une expérience utilisateur améliorée. La meilleure façon de garantir le bon fonctionnement de votre système V5 est de maintenir le micrologiciel à jour. Vous pouvez mettre à jour le micrologiciel du V5 Brain à l'aide de l'utilitaire du micrologiciel V5.

Diagramme illustrant les étapes de dépannage pour les problèmes de catégorie V5, comprenant des composants étiquetés et des éléments d'organigramme pour guider les utilisateurs tout au long du processus de résolution des problèmes.

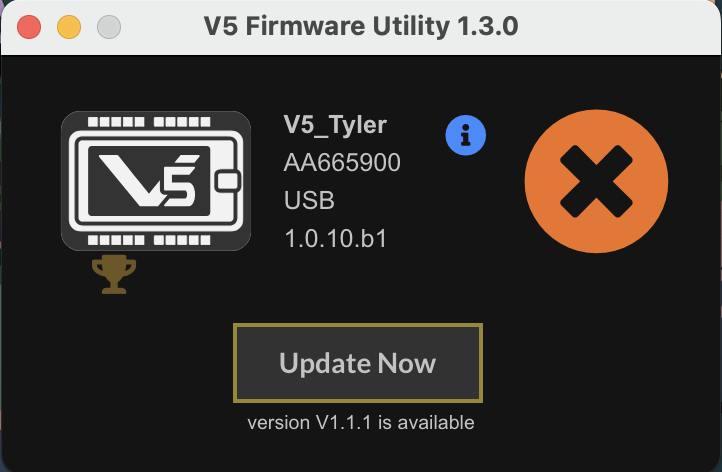

Si le V5 Brain n'est pas à jour, il y aura un x orange et un bouton pour exécuter une mise à jour du firmware.

Organigramme illustrant les étapes de dépannage pour les problèmes de catégorie V5, présentant des points de décision et des actions pour résoudre les problèmes courants.

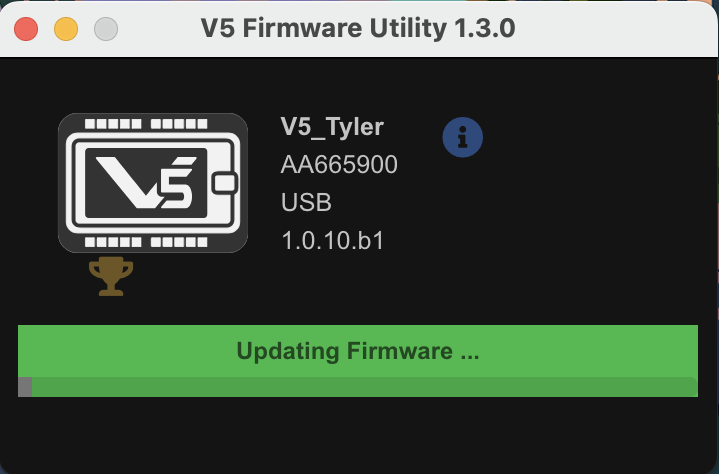

L'utilitaire du micrologiciel téléchargera et exécutera la mise à jour du micrologiciel.

Capture d'écran illustrant les étapes de dépannage pour la catégorie V5, présentant les options mises en évidence et les instructions pour résoudre les problèmes courants.

Une fois le firmware téléchargé sur le V5 Brain, vous devrez redémarrer le Brain.

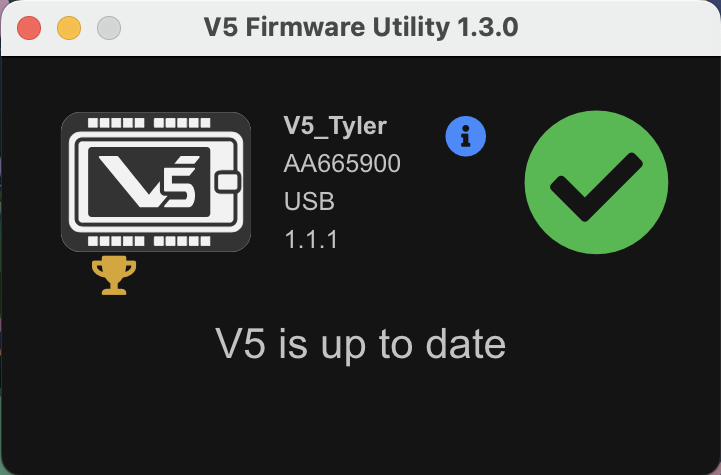

Lorsque le micrologiciel est à jour, l'utilitaire du micrologiciel aura une coche verte et dira « V5 est à jour ».

Recherche d'informations sur le cerveau V5 et le système de l'utilisateur

Avoir des informations sur le V5 Brain et le système de l'utilisateur peut être utile lors du dépannage.

Organigramme illustrant les étapes de dépannage pour les problèmes de catégorie V5, présentant des points de décision et des actions pour résoudre les problèmes courants.

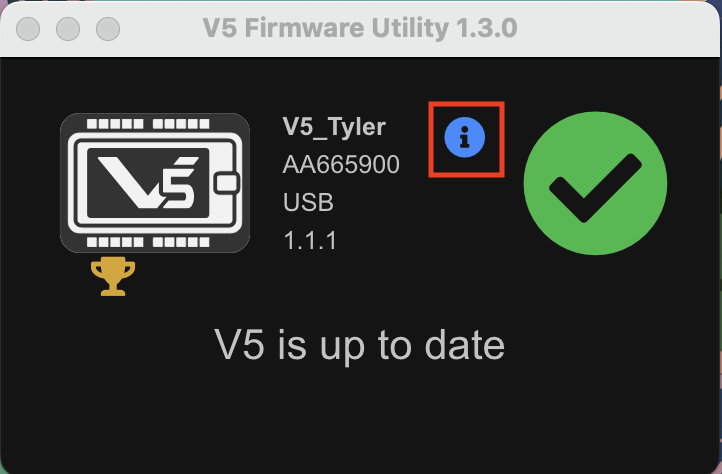

Cliquez sur l'icône d'information dans l'utilitaire du micrologiciel.

Capture d'écran des étapes de dépannage V5, affichant les messages d'erreur et les solutions aux problèmes courants rencontrés dans les opérations de catégorie V5.

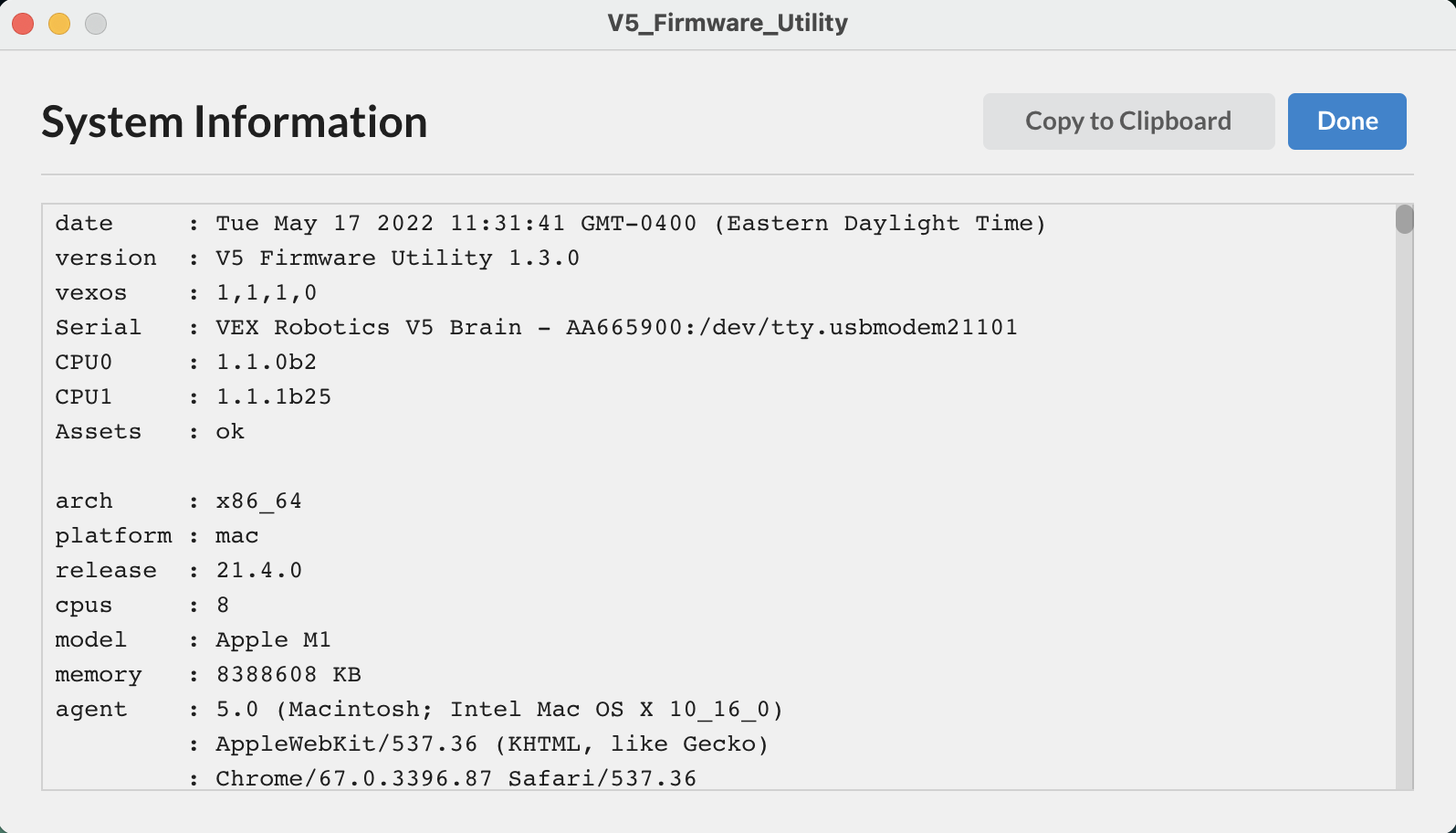

Cela affichera des informations sur le V5 Brain connecté et les informations système de l'utilisateur. Cela peut être utilisé pour aider le support VEX dans le dépannage.

Téléchargement de l'application Skills Field Control

Les équipes de compétition ont désormais la possibilité d'organiser des matchs de compétences robotiques en utilisant un robot Brain V5 comme contrôleur de terrain à l'aide de l'application Skills Field Control. Cela permet aux correspondances de compétences d'être exécutées plus facilement et plus efficacement.

Organigramme illustrant les étapes de dépannage pour les problèmes de catégorie V5, y compris les points de décision et les actions pour résoudre les problèmes courants.

Cliquez sur l'icône Trophée dans l'utilitaire du micrologiciel.

Capture d'écran illustrant les étapes de dépannage pour la catégorie V5, présentant les options et paramètres mis en évidence pertinents pour résoudre les problèmes courants.

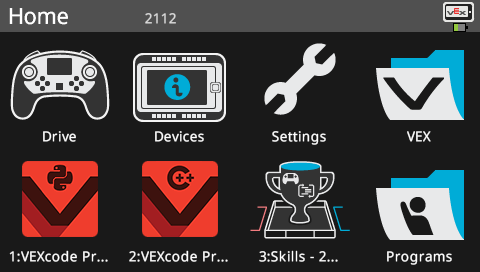

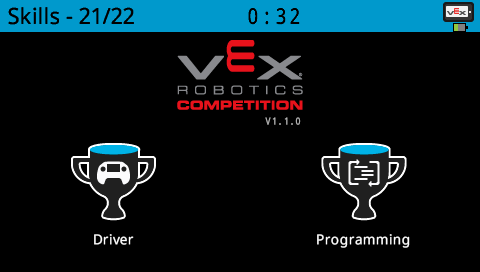

Cela téléchargera l'application Field Control dans le troisième emplacement du programme.

Capture d'écran de l'interface de dépannage V5, affichant les messages d'erreur et les solutions suggérées pour les problèmes courants liés aux systèmes robotiques V5.

Une fois que vous aurez sélectionné l'application Field Control, vous pourrez utiliser le V5 Brain comme contrôleur de terrain de compétences. Consultez l'article pour plus d'informations sur l'utilisation d'un V5 Brain pour le Robot Skills Challenge Field Control.

Options avancées

L'accès aux options avancées de l'utilitaire du micrologiciel V5 vous permet de mettre à jour votre numéro d'équipe, d'exécuter des diagnostics de batterie pour un dépannage plus approfondi, entre autres éléments.

Organigramme de dépannage V5 illustrant les étapes à suivre pour résoudre les problèmes courants, y compris les points de décision et les actions à entreprendre en fonction des saisies de l'utilisateur.

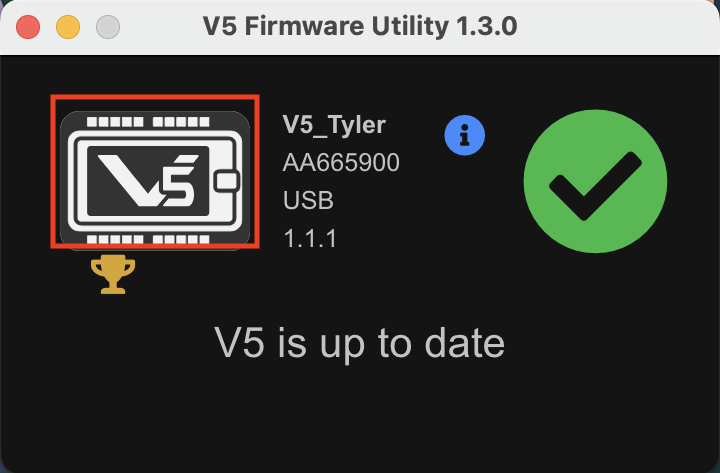

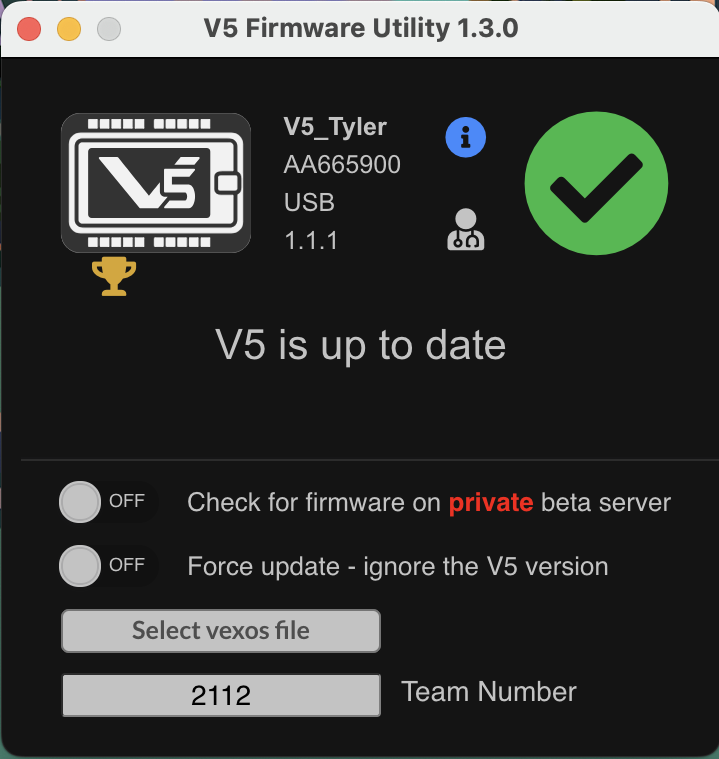

Appuyez sur Maj + V et cliquez au centre du V5 Brain dans l'utilitaire du micrologiciel.

Capture d'écran des étapes de dépannage pour la catégorie V5, affichant diverses options et paramètres pour résoudre les problèmes. Comprend des boutons étiquetés et des instructions pour guider l'utilisateur.

Cela exposera des options avancées, notamment la mise à jour de votre numéro d'équipe ou l'exécution de diagnostics de batterie.

Diagnostic de la batterie

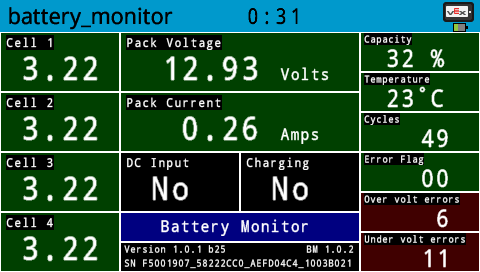

L'affichage de l'écran de diagnostic de la batterie vous permet de visualiser la couleur des cellules de la batterie indiquant si certaines cellules ne tiennent pas la charge par rapport à d'autres, ce qui est visible à l'aide d'un système de codage couleur vert, rouge et noir. Ceci est utile pour déterminer si une batterie V5 est défectueuse ou non et doit être remplacée.

Capture d'écran illustrant les étapes de dépannage pour la catégorie V5, avec des options mises en évidence et des instructions pour résoudre les problèmes courants.

Cliquez sur l'icône d'un médecin.

Diagramme illustrant les étapes de dépannage pour la catégorie V5, montrant les composants clés et leurs connexions pour aider les utilisateurs à résoudre les problèmes courants.

Cela ouvrira les diagnostics de la batterie sur votre V5 Brain connecté. Pour plus d’informations sur l’écran de diagnostic de la batterie, cet article.
