Présentation des chaînes et pignons V5

Pignons

Un système de chaîne et de pignon fait référence à l'interface entre les chaînes et les pignons dans le but d'entraîner, de soulever ou de renforcer la puissance sur un autre arbre.



Les chaînes et les pignons peuvent sembler similaires à première vue, mais la différence entre un système de chaîne et de pignons et un système d'engrenages est la suivante :

  • Les engrenages ne peuvent pas interagir avec les chaînes, les engrenages ne peuvent interagir directement qu'avec d'autres engrenages.
  • Les pignons ne sont pas conçus pour s'interfacer directement avec d'autres pignons, mais peuvent plutôt s'interfacer indirectement entre d'autres pignons grâce à l'utilisation d'une chaîne.


Ceci est un exemple de la façon dont les pignons peuvent être utilisés sur un mécanisme.

Pour cette conception particulière, les deux moteurs partagent le même système de chaîne et de pignons. Cela lie la force des moteurs ensemble, permettant plus de puissance.

Cela peut être utilisé pour soulever des objets lourds ou multiples, ou pour augmenter le couple sur une conception de transmission.

Regardez cette vidéo pour en savoir plus sur la construction avec des chaînes et des pignons.

Ce qui suit est un tableau qui explique la différence entre les pignons à faible, moyenne et haute résistance. Chaque colonne expliquera à quoi sert ce pignon particulier, combien de dents sont disponibles pour cette classification de pignon (différentes options de taille) et un exemple de construction de robot ou de mécanisme utilisant ce pignon particulier.

Pignons

Pignons standards

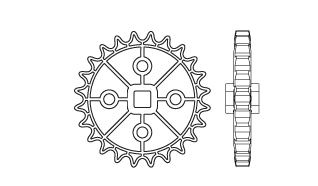

Pignons 6P


Pignons haute résistance


Conçu pour transporter des charges modérées. Permettant la construction de mécanismes plus petits et plus compacts. Permettant des charges plus élevées.

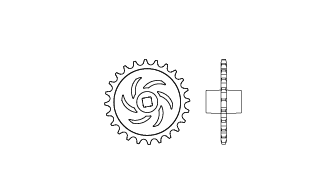

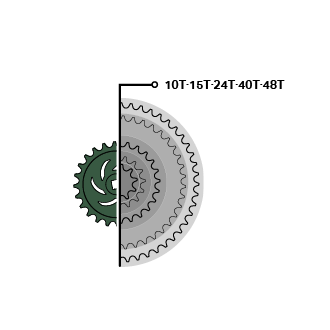

Cinq tailles différentes : 10T/15T/24T/40T/48T

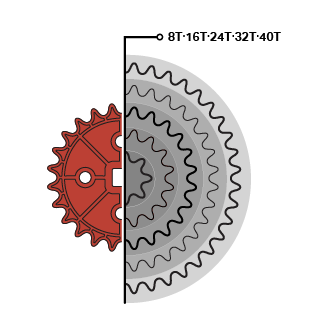

Cinq tailles différentes : 8T/16T/24T/32T/40T

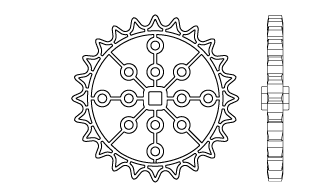

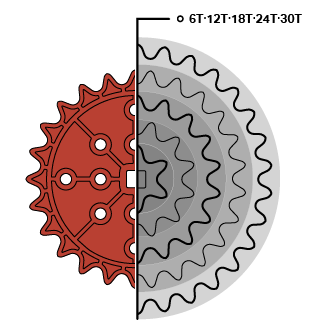

Cinq tailles différentes : 6T/12T/18T/24T/30T



V5 Clawbot (Legacy) utilisant des pignons bas.

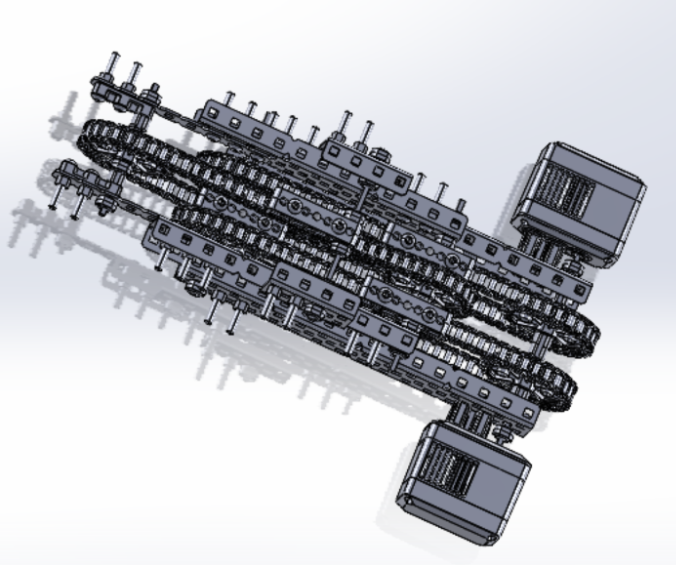

EXP Ascenseur en cascade utilisant une chaîne moyenne et des pignons.

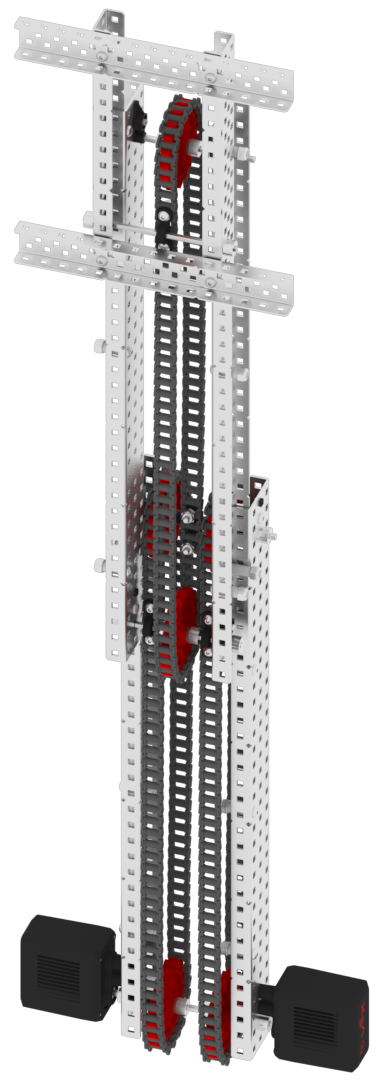

V5 Cascading Lift utilisant une chaîne et des pignons à haute résistance.

Chaînes

Les chaînes VEX sont disponibles en trois tailles différentes. Le moment et la manière dont vous utilisez des chaînes de différentes tailles dépendent du résultat d'une certaine construction ou d'un certain mécanisme, ainsi que de toute contrainte supplémentaire.

Par exemple, avez-vous besoin de construire un mécanisme qui nécessitera une plus grande résistance ? Peut-être souhaitez-vous construire une conception d'ascenseur qui doit soulever plusieurs objets à la fois, et ces multiples objets ensemble pourraient être lourds. Dans ce cas, la plus grande chaîne pourrait être utilisée. Cependant, la plus grande chaîne ne sera pas aussi compacte.

D’un autre côté, votre design doit-il être compact ? Ensuite, la plus petite chaîne peut être utilisée. Cependant, la conception peut ne pas être aussi solide ou capable de soulever des objets multiples ou lourds. De nombreux éléments doivent être pris en compte lors de la conception utilisant des chaînes et des maillons supplémentaires.

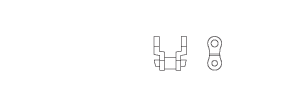

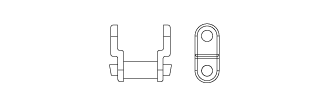

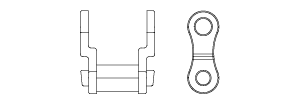

Chaîne & liens supplémentaires

Image de la chaîne image6.png image7.png image11.png
Numéro de produit 276-2166 228-4983 276-2172
Liens supplémentaires Numéro de produit - -

276-7141

276-7578

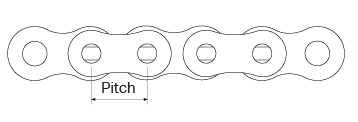

Taille du pas en millimètres (mm) et pouces (po, ")


3,75 mm / 0,148"

6,35 mm / 0,250"

9,79 mm / 0,385"
