Montage du support de moniteur de terrain sur le terrain de compétition portable V5

Cet article vous explique comment monter le support de moniteur de terrain sur le terrain de compétition portable V5.

Étape 1 du processus de configuration des robots de compétition V5, illustrant la configuration initiale des composants pour des performances optimales dans les compétitions de robotique.

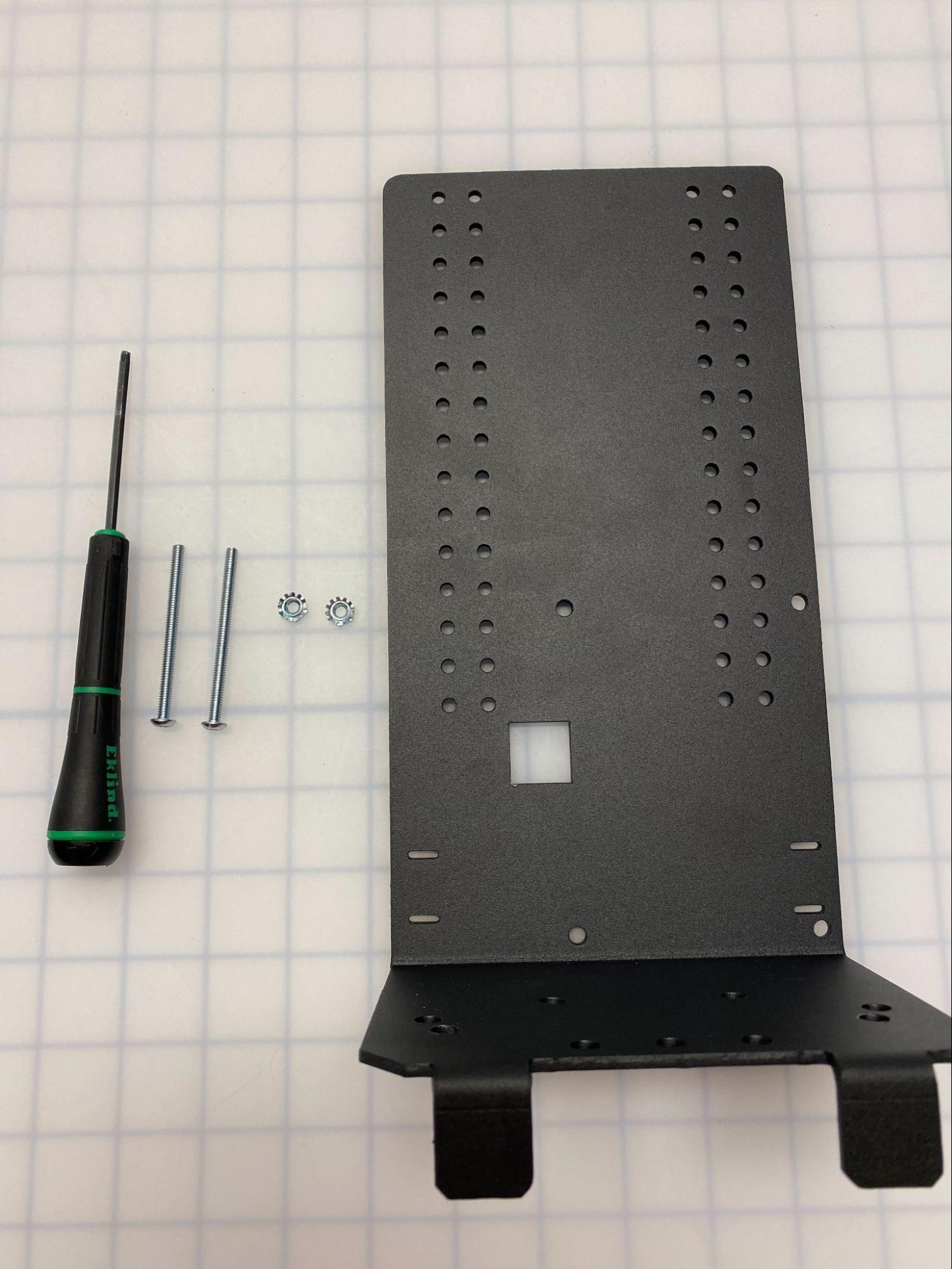

1. Rassemblez le matériel pour monter le support.

Montage du support de moniteur de terrain sur du matériel de terrain portable requis :

  • Vis à entraînement étoile 8-32 x 2,25" - Qté 2
  • Écrous Nylock - Qté 2
  • Tournevis T15

Étape 2 du processus de configuration des robots de compétition V5, illustrant les composants clés et les instructions d'assemblage pour la construction d'un robot de compétition.

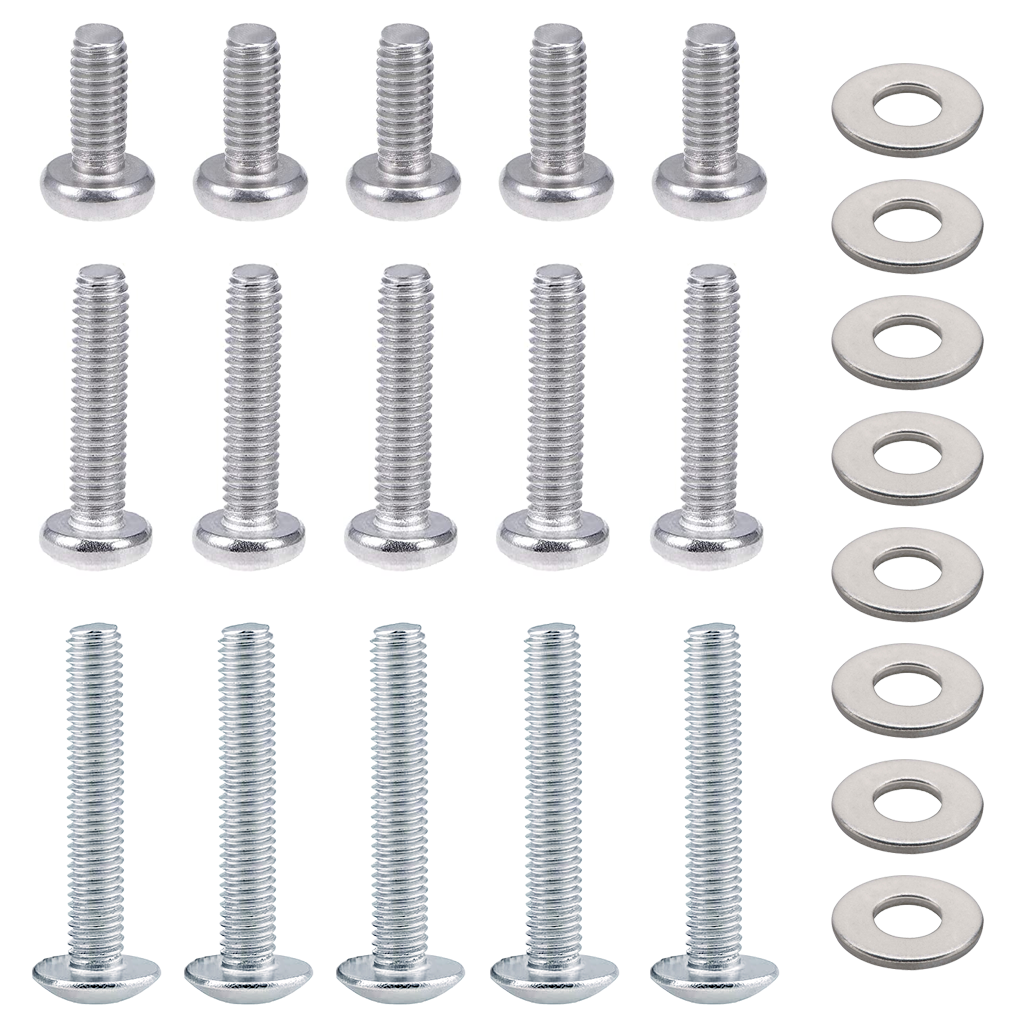

2. Rassemblez le matériel pour monter un moniteur.

Matériel de montage du moniteur sur le support du moniteur de terrain requis :

  • Matériel de montage de moniteur VESA standardisé
  • Vis, M4 x 0,7 x 10 mm - Qté 5
  • Vis, M4 x 0,7 x 18 mm - Qté 5
  • Vis, M4 x 0,7 x 25 mm - Qté 5
  • Entretoise - Qté 8
  • Tournevis cruciforme

Schéma illustrant l'étape 3 de la construction de robots de compétition dans la catégorie V5, comportant des composants étiquetés et des instructions d'assemblage.

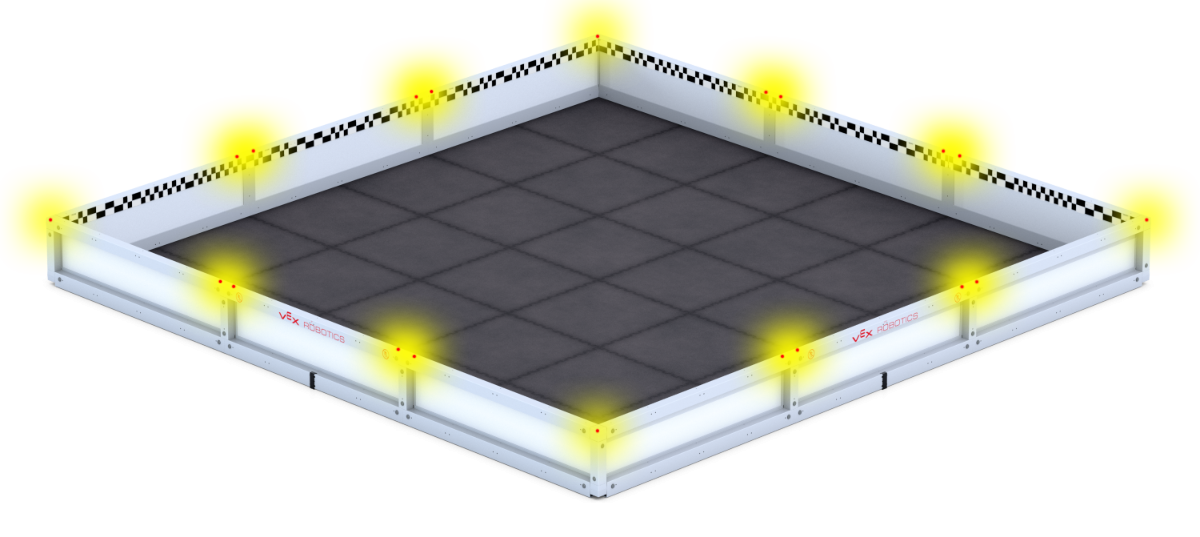

3. Déterminez un emplacement pour fixer le support du moniteur de terrain

  • Le support du moniteur de terrain peut être fixé à n'importe quel coin ou n'importe quel bord avec un connecteur en T.

Organigramme illustrant le processus de conception de robots de compétition en V5, mettant en évidence les étapes clés et les points de décision pour un développement efficace du robot.

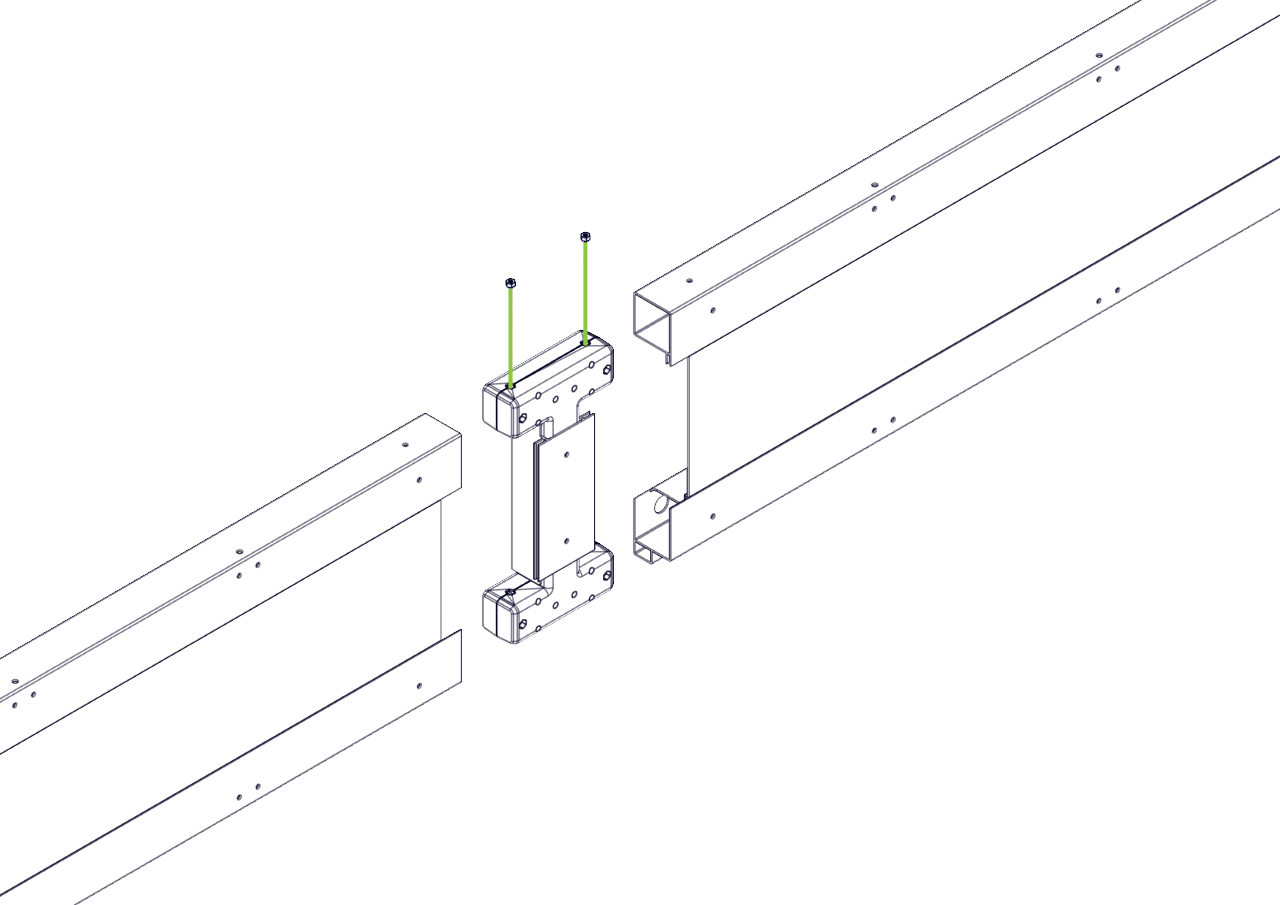

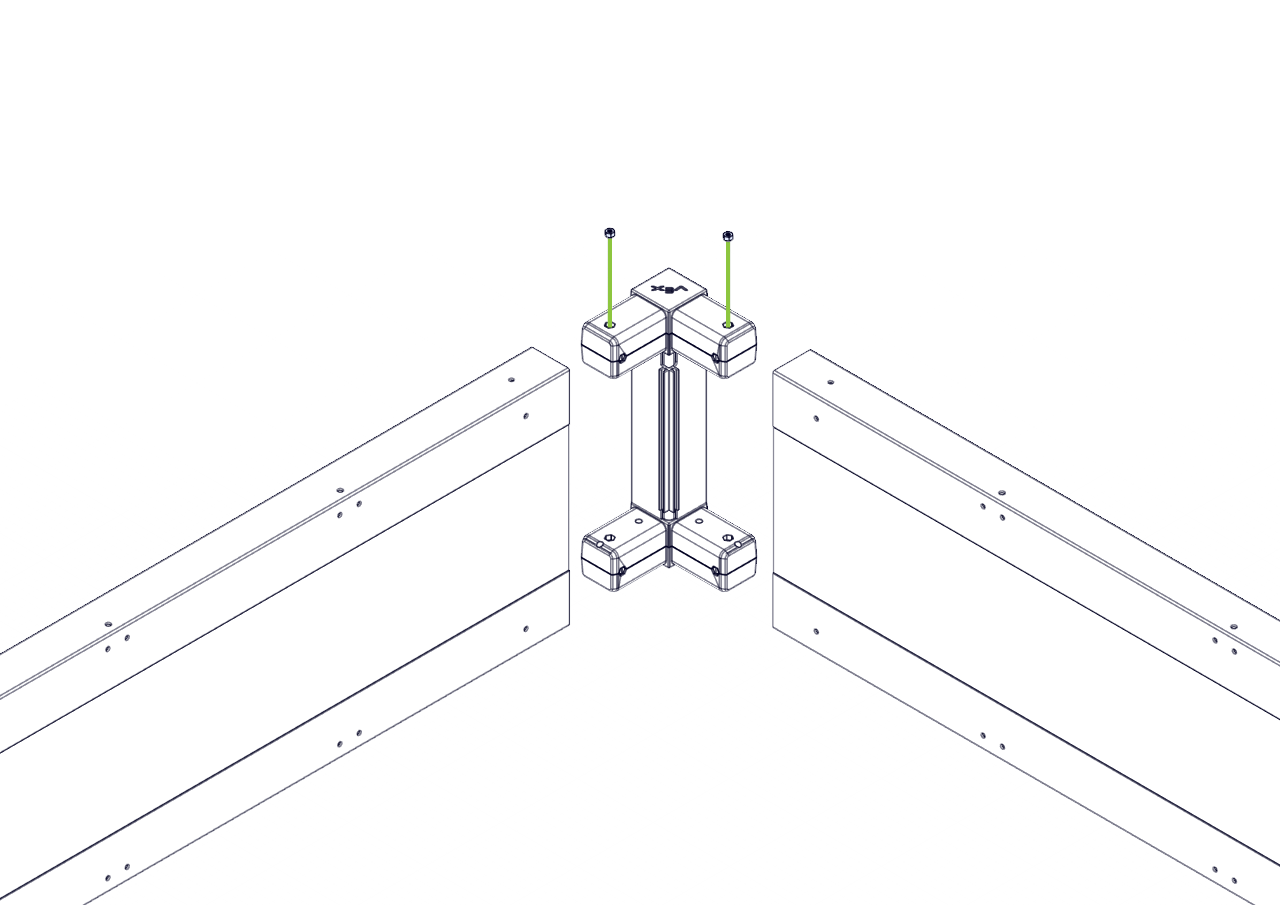

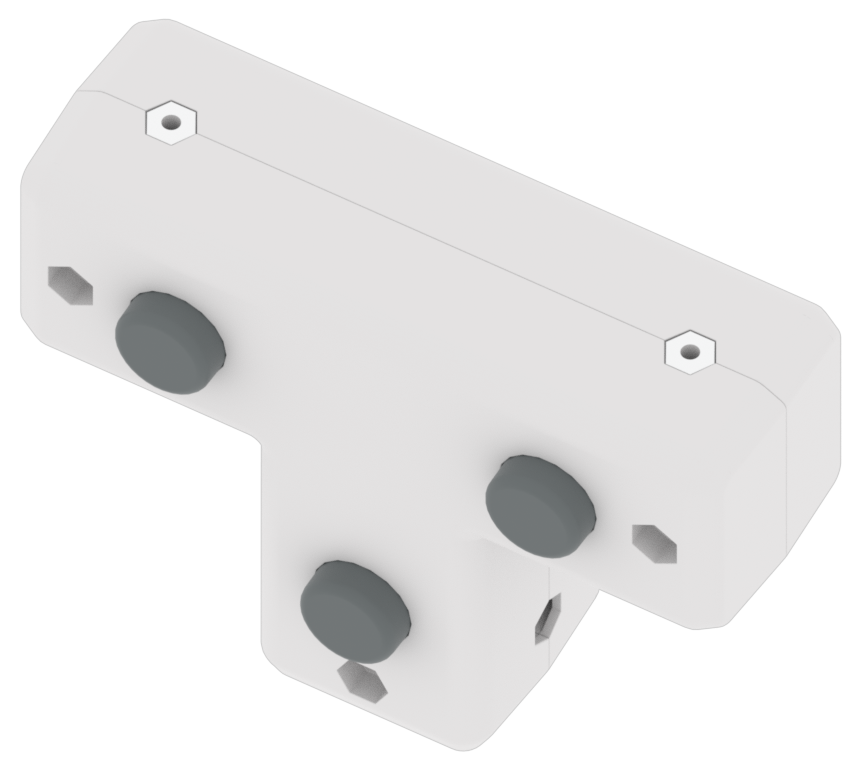

4. Une fois l'emplacement décidé, placez les écrous nylock dans les logements d'écrous du connecteur d'angle ou des connecteurs en T.

  • Pour ce faire, retirez les extrusions des connecteurs pour exposer les poches d'écrous.

Schéma illustrant le processus d'assemblage d'un robot de compétition V5, mettant en évidence les composants et connexions clés pour des performances optimales dans les compétitions de robotique.

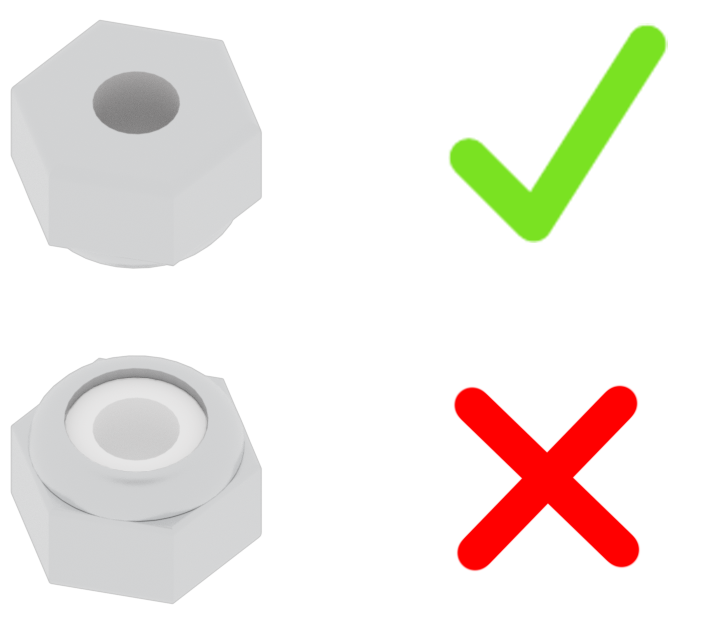

Remarque : assurez-vous que les écrous nylock sont insérés dans le bon sens.

Schéma illustrant le processus d'assemblage d'un robot de compétition V5, mettant en évidence les composants et connexions clés pour des performances optimales dans les compétitions de robotique.Schéma illustrant l'étape 5.2 du processus d'assemblage des robots de compétition V5, détaillant les composants clés et leur disposition pour des performances optimales.

Capture d'écran de l'étape 5.3 de la documentation de VEX Robotics, illustrant le processus d'assemblage d'un robot de compétition, mettant en évidence les composants clés et les instructions pour construire et configurer le robot pour les compétitions.Capture d'écran illustrant l'étape 5.4 de la description de la catégorie V5, axée sur l'assemblage ou la configuration de robots de compétition, avec des composants étiquetés et des instructions pour une conception efficace des robots.

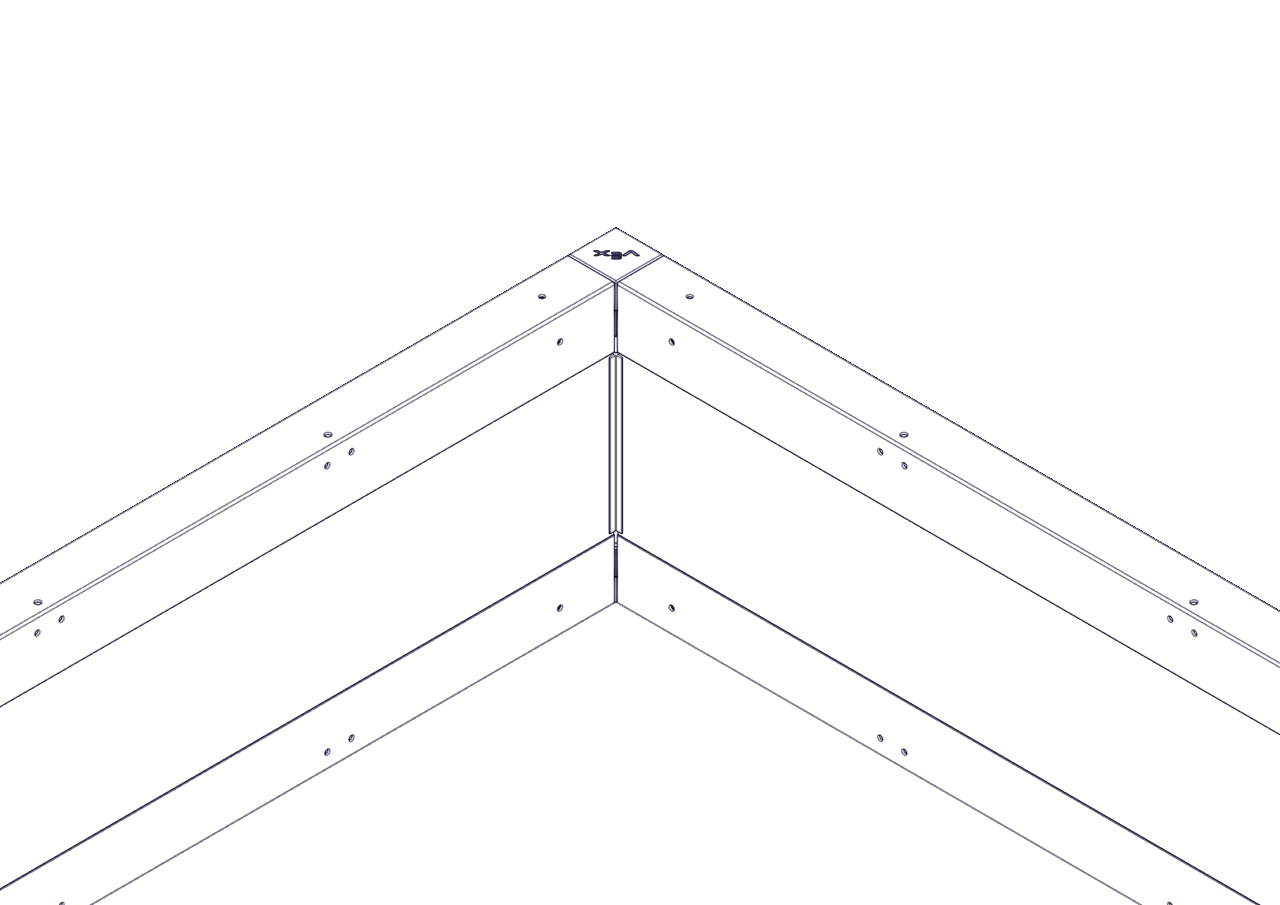

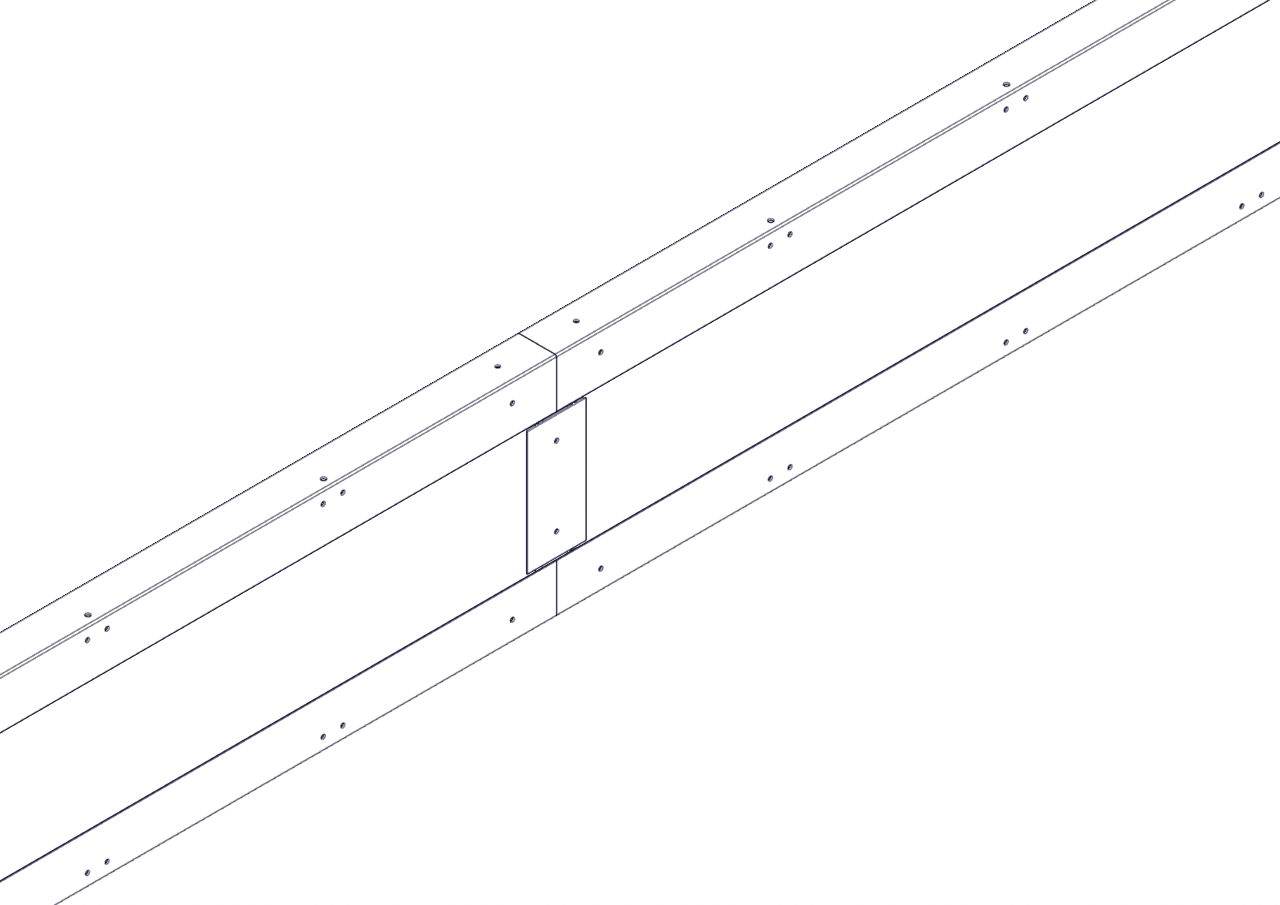

5. Rebranchez les extrusions sur le connecteur.

  • Assurez-vous que les écrous restent à l’intérieur des logements d’écrous.

Schéma illustrant le processus d'assemblage d'un robot de compétition, mettant en évidence les composants clés et leur disposition, dans le cadre de la description de la catégorie V5 dans la section Robots de compétition.Capture d'écran d'un processus de conception de robot de compétition, illustrant l'étape 6.2 de la description de la catégorie V5, présentant les composants clés et les instructions d'assemblage pour la construction d'un robot de compétition.Organigramme illustrant le processus de configuration des robots de compétition dans V5, détaillant les étapes et les points de décision pour une configuration et des performances optimales.Organigramme illustrant les étapes de configuration d'un robot de compétition dans le système V5, mettant en évidence les composants et processus clés impliqués dans la configuration et le fonctionnement.

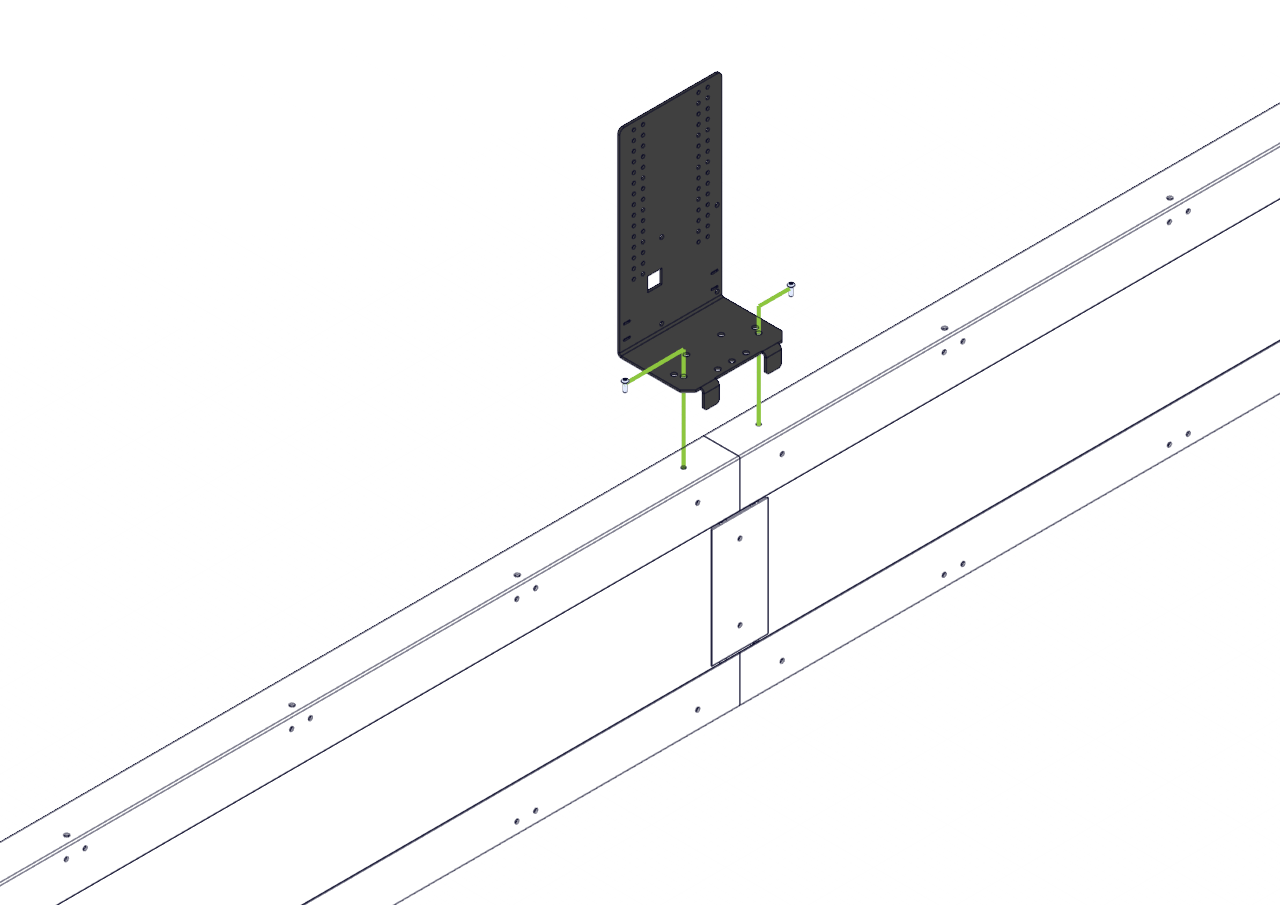

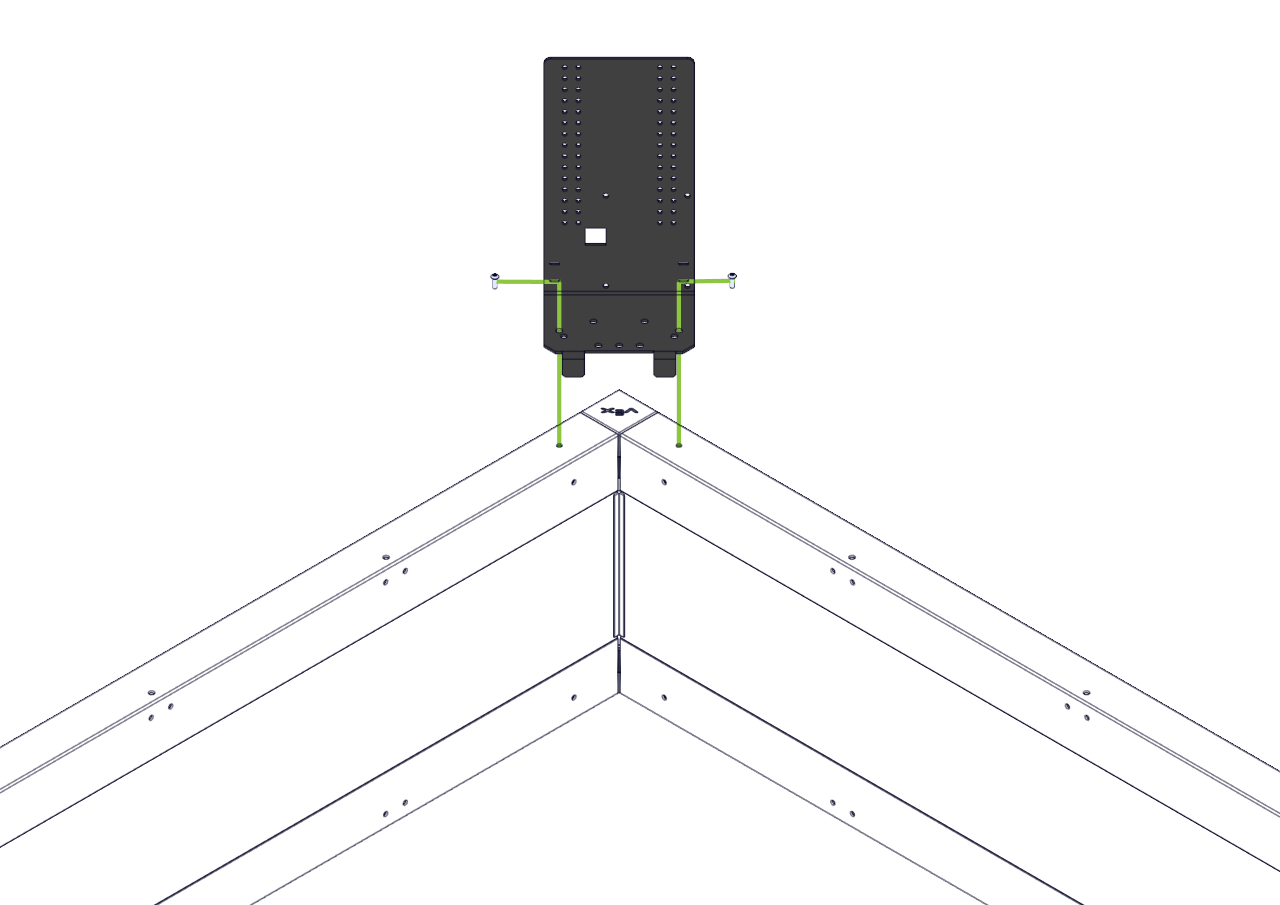

6. Placez le support du moniteur de terrain sur les extrusions.

  • Fixez le support avec deux vis à étoile.
  • Assurez-vous que les vis sont complètement serrées et que le support du moniteur de terrain est sécurisé.

Capture d'écran de l'étape 7.1 de la description de la catégorie V5, illustrant le processus de configuration des robots de compétition, avec des composants étiquetés et des instructions d'assemblage.

Organigramme illustrant le processus de configuration des robots de compétition dans le système V5, mettant en évidence les étapes clés et les décisions impliquées dans la configuration et le fonctionnement du robot.

Étape 7.3 de la description de la catégorie V5 montrant un schéma détaillé des composants d'un robot de compétition et des instructions d'assemblage, mettant en évidence les pièces clés et leur disposition pour des performances optimales dans les compétitions de robotique.

Organigramme illustrant les étapes de configuration des robots de compétition dans V5, mettant en évidence les processus clés et les points de décision pour une programmation et un fonctionnement efficaces.

Organigramme illustrant les étapes de configuration d'un robot de compétition dans le système robotique V5, mettant en évidence les composants et processus clés pour une configuration et un fonctionnement efficaces.

Capture d'écran de l'étape 7.6 de la documentation de VEX Robotics, illustrant le processus lié aux robots de compétition dans la catégorie V5, avec des composants étiquetés et des instructions de configuration.

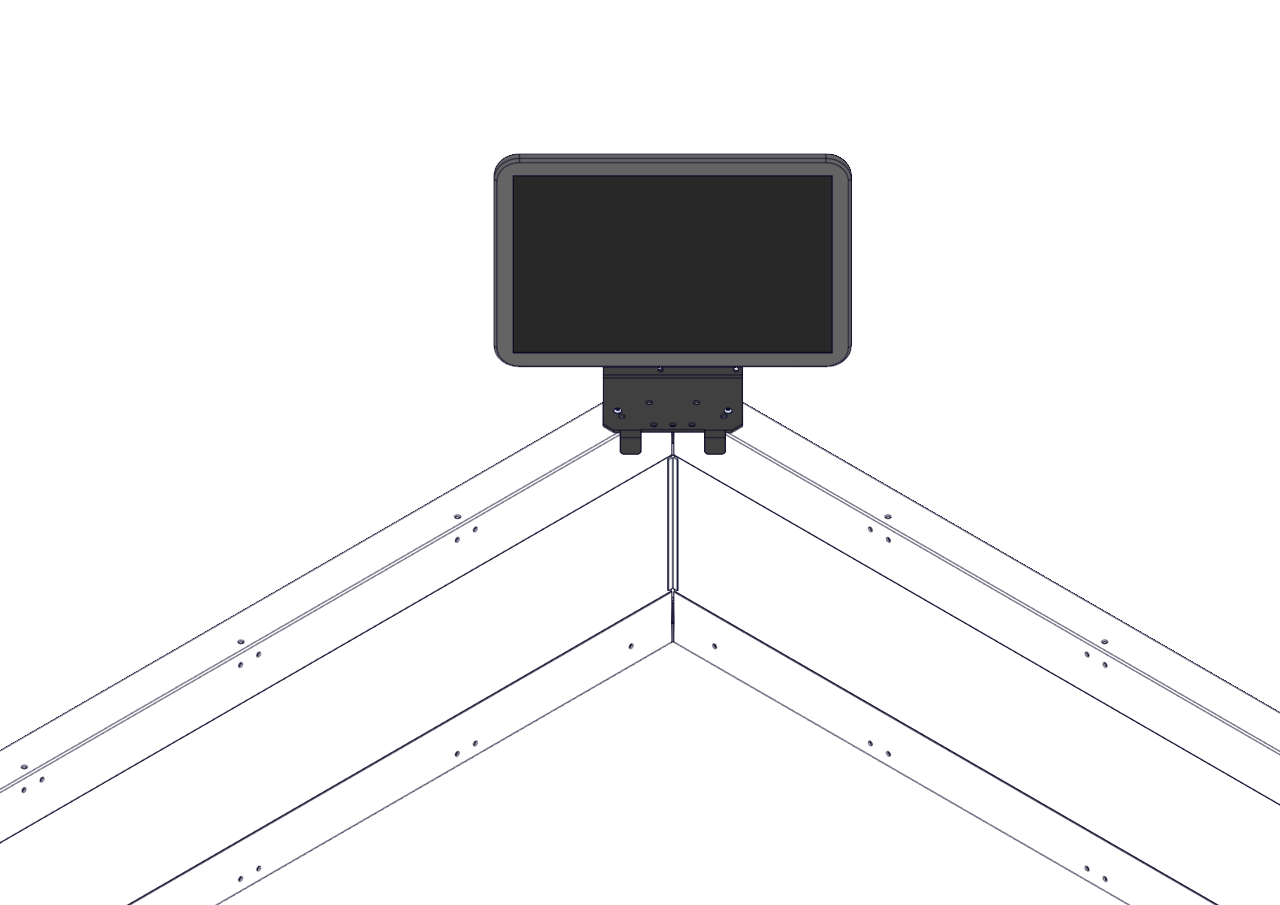

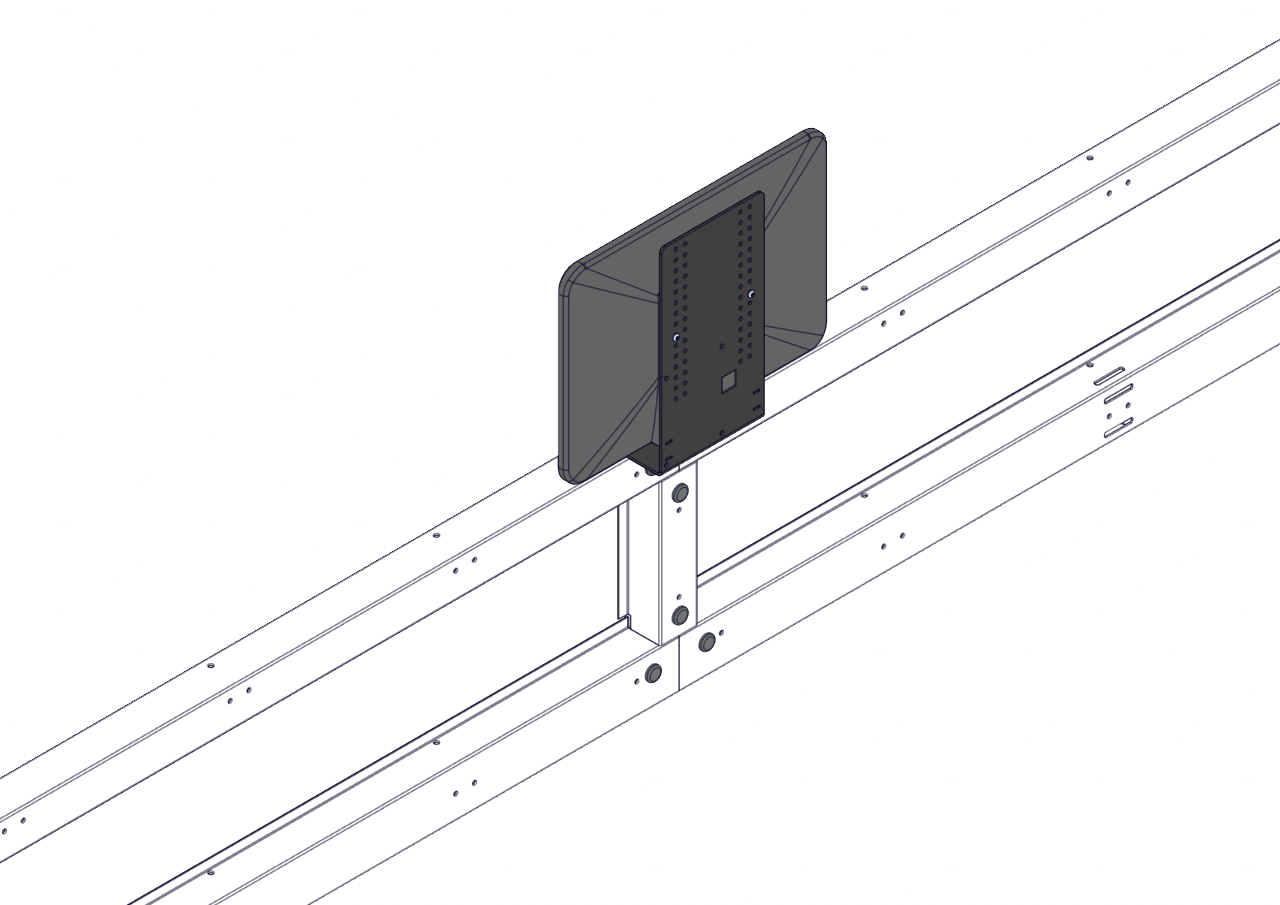

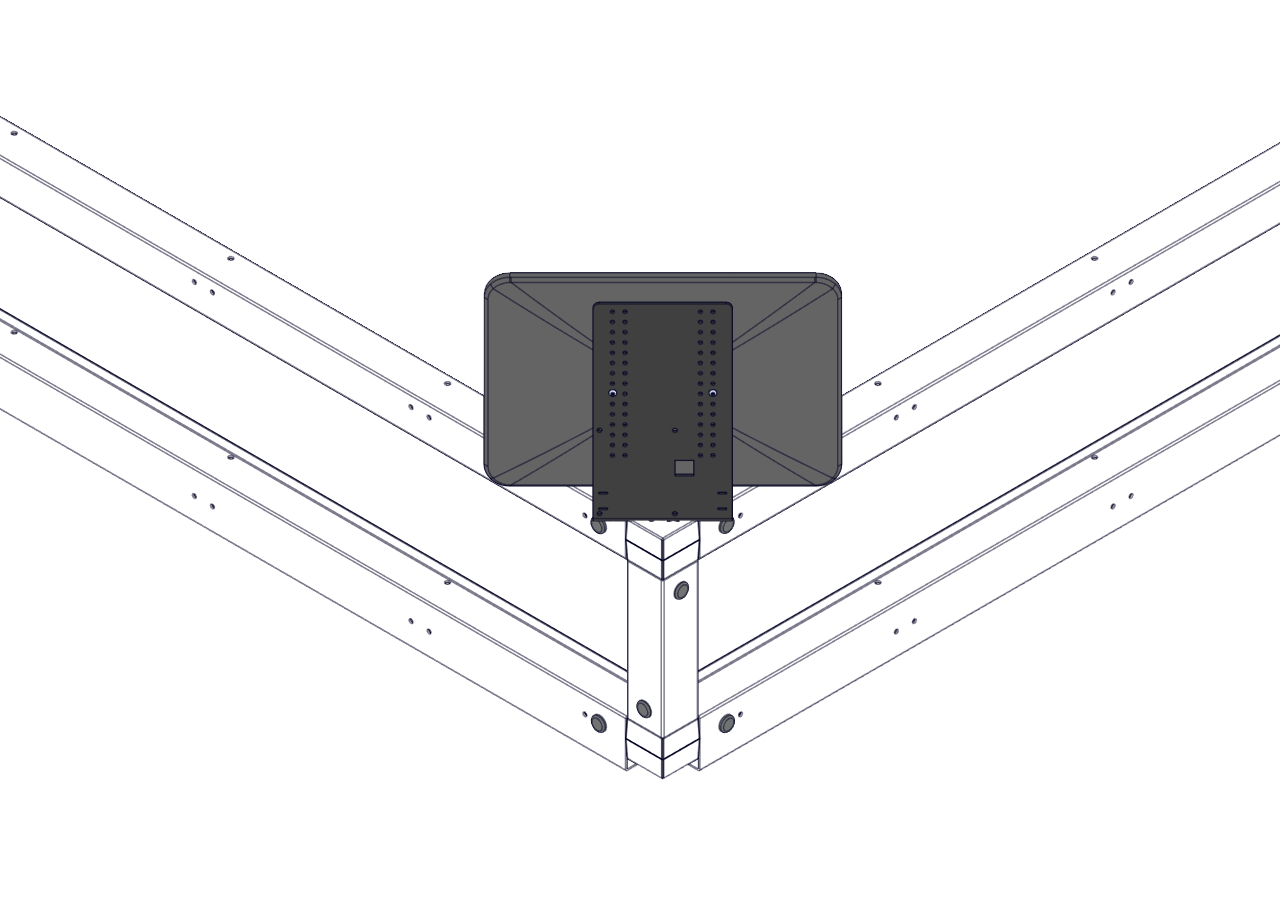

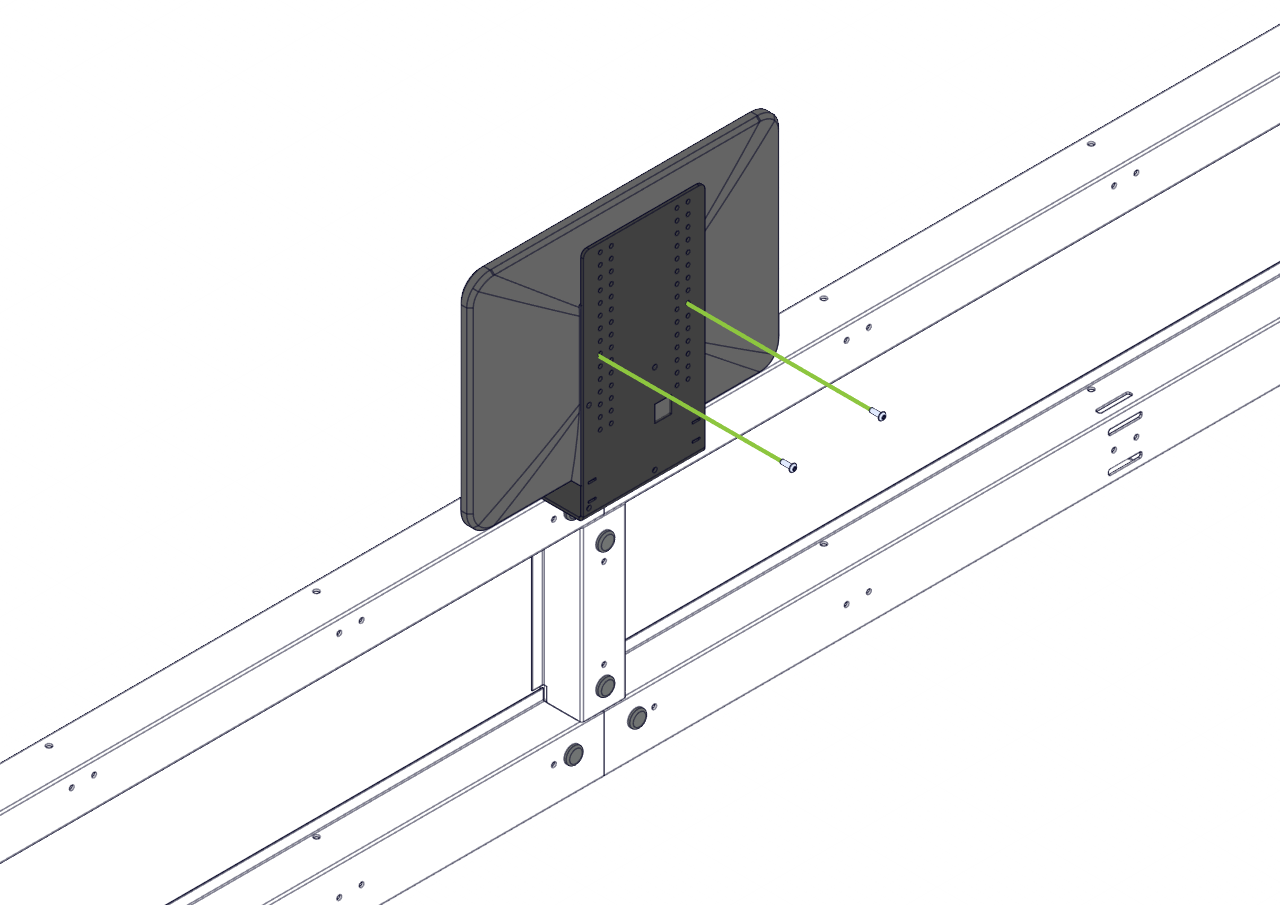

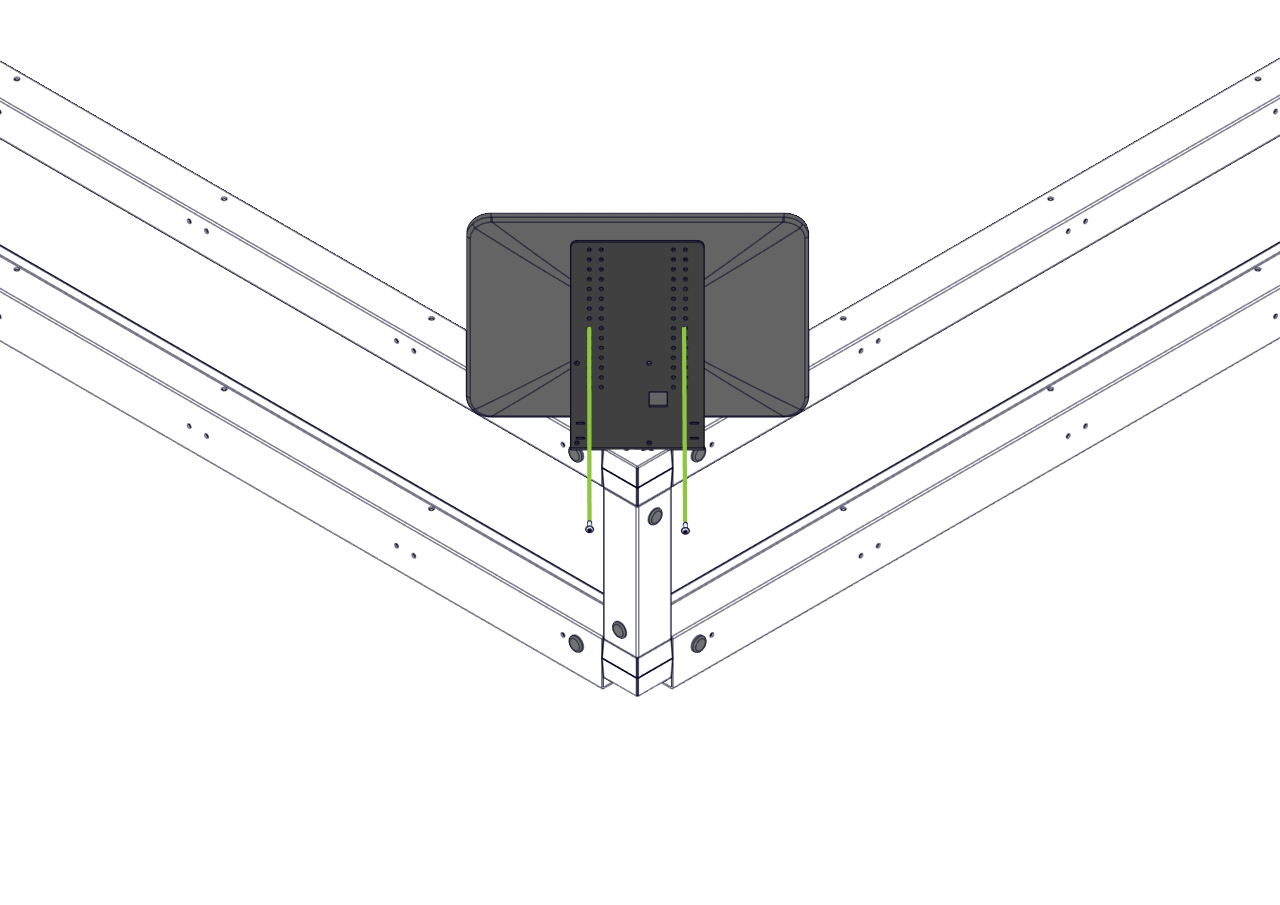

7. À l’aide du matériel de montage de moniteur VESA standardisé, fixez le moniteur au support du moniteur de terrain.

  • Le moniteur doit être orienté vers le terrain.
  • Vous pouvez fixer le moniteur sur les côtés du terrain ou dans les coins, comme le montrent ces images.
