Cet article vous expliquera comment monter le système de contrôle de terrain sur le terrain de compétition portable V5.

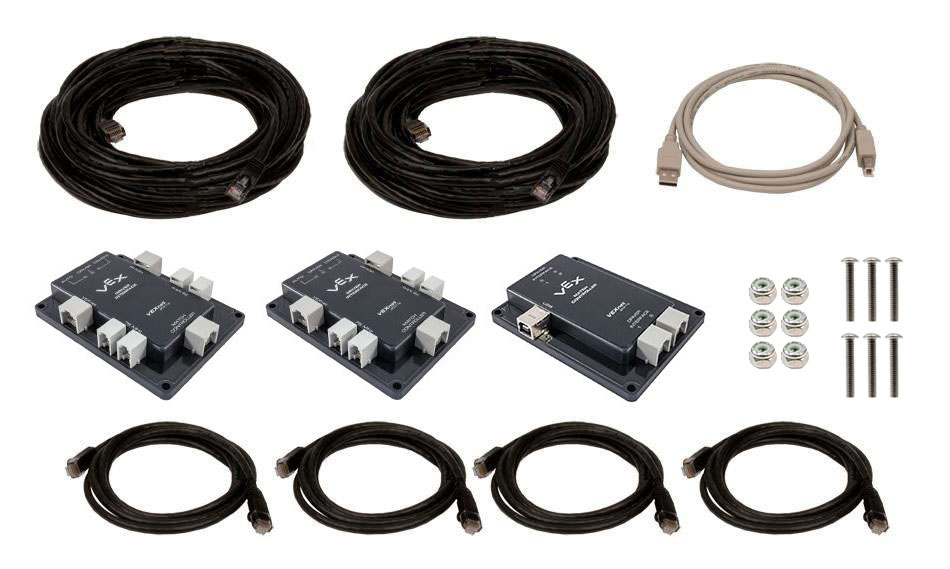

1. Rassembler le matériel
- Interface pilote - Qté 2
- Contrôleur de match - Qté 1
- Écrous Nylock - Qté 6
- 8-32 Vis entre 0,5" & 2,0" de long - Qté 6

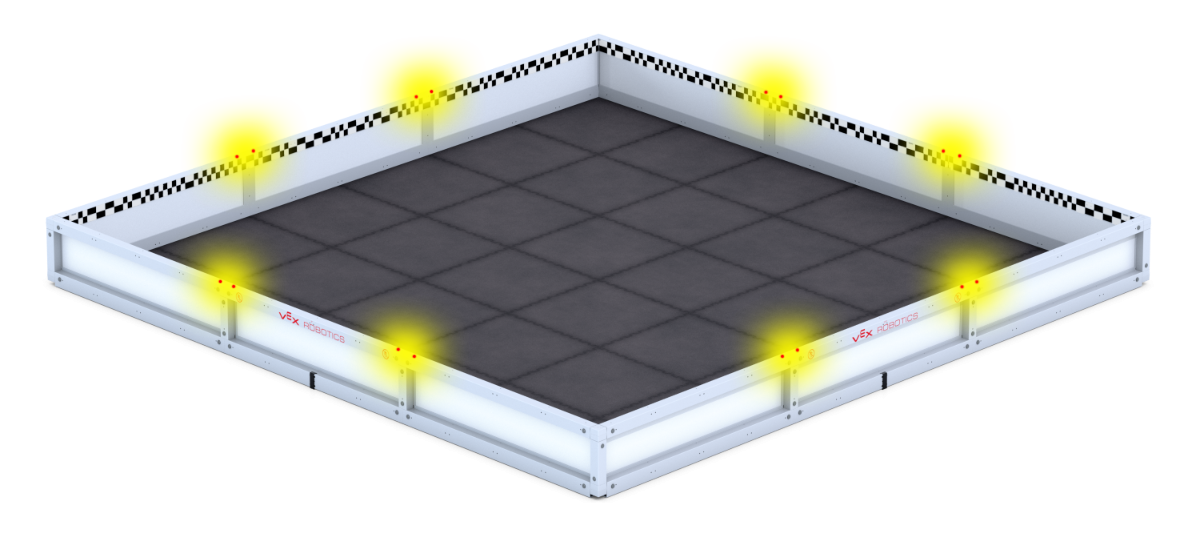

2. Déterminer l'emplacement pour attacher les interfaces de pilote
- Déterminez les postes de pilotage rouge & bleu.
- Les interfaces conducteur doivent être montées à proximité des postes de conduite.
- Les interfaces de pilote peuvent être connectées à n'importe quelle section de connecteur en T du terrain.
Remarque : Les étapes suivantes (#3-5) peuvent être suivies pour fixer les trois systèmes de contrôle sur le terrain.

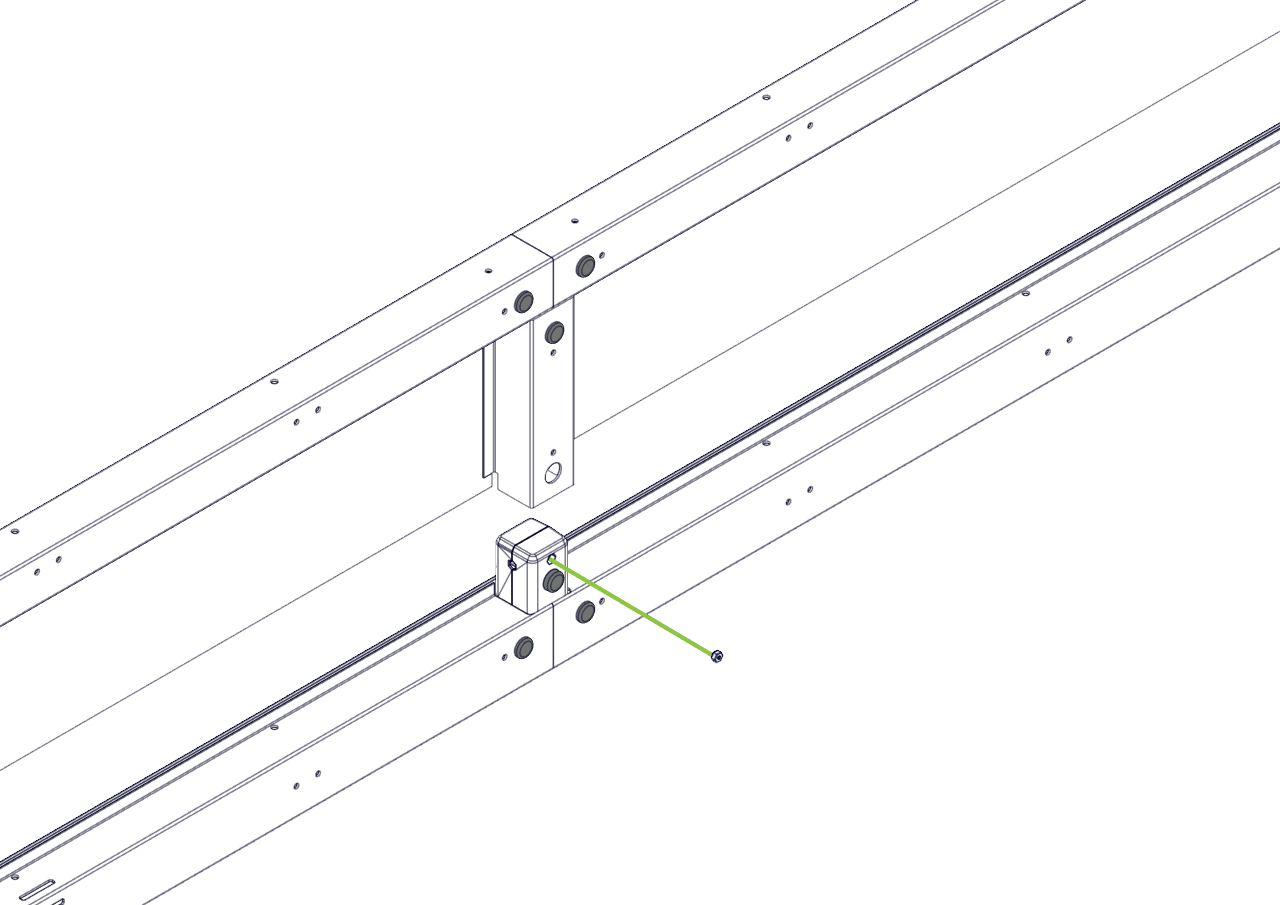

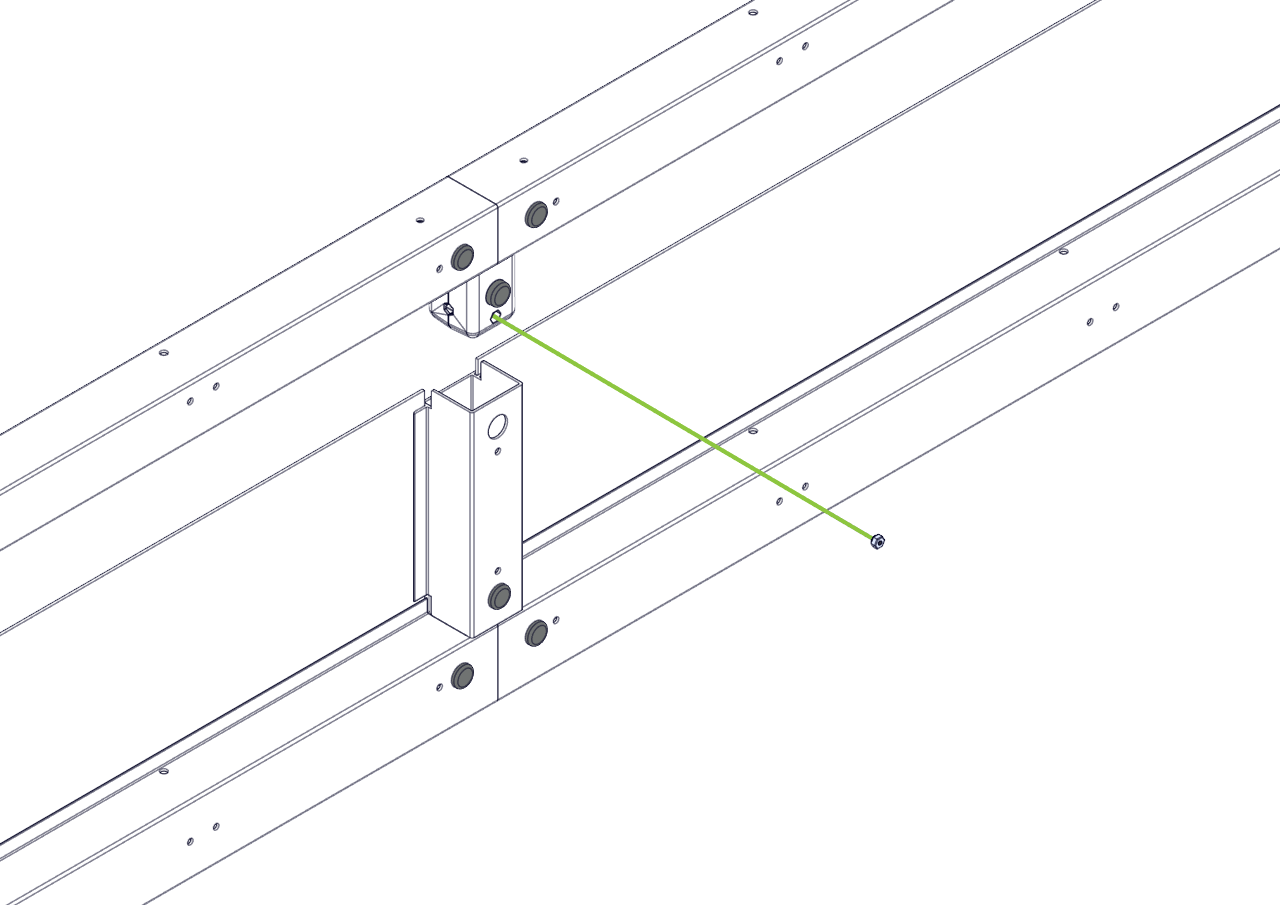

3. Détachez l'extrusion courte des connecteurs en T supérieur et inférieur.

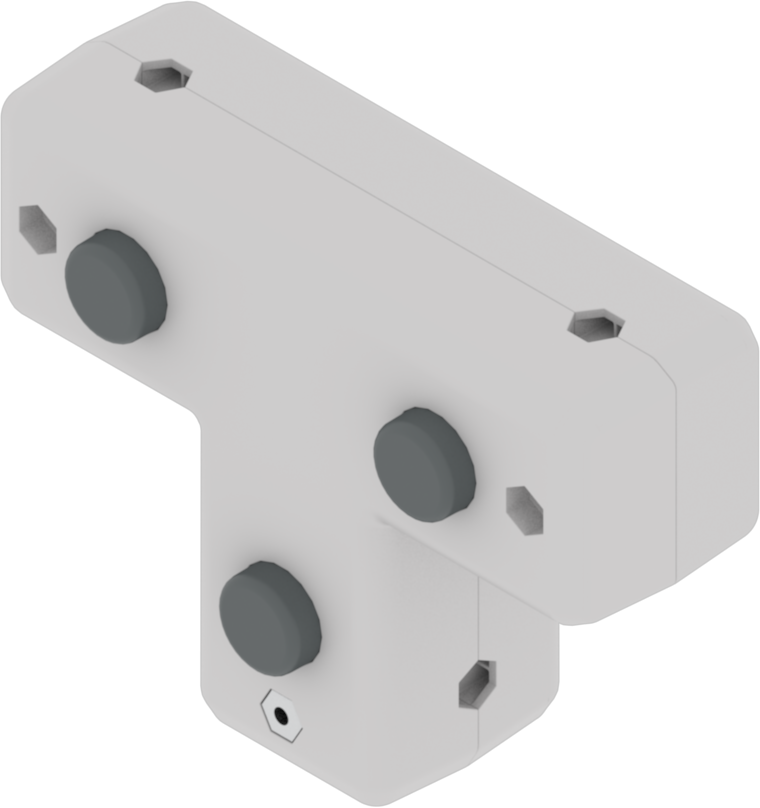

- Placez les écrous Nylock dans les logements d'écrous des connecteurs en T.
- Remettez ensuite l'extrusion sur les connecteurs.
Remarque :assurez-vous que les écrous nylock sont insérés dans le bon sens.

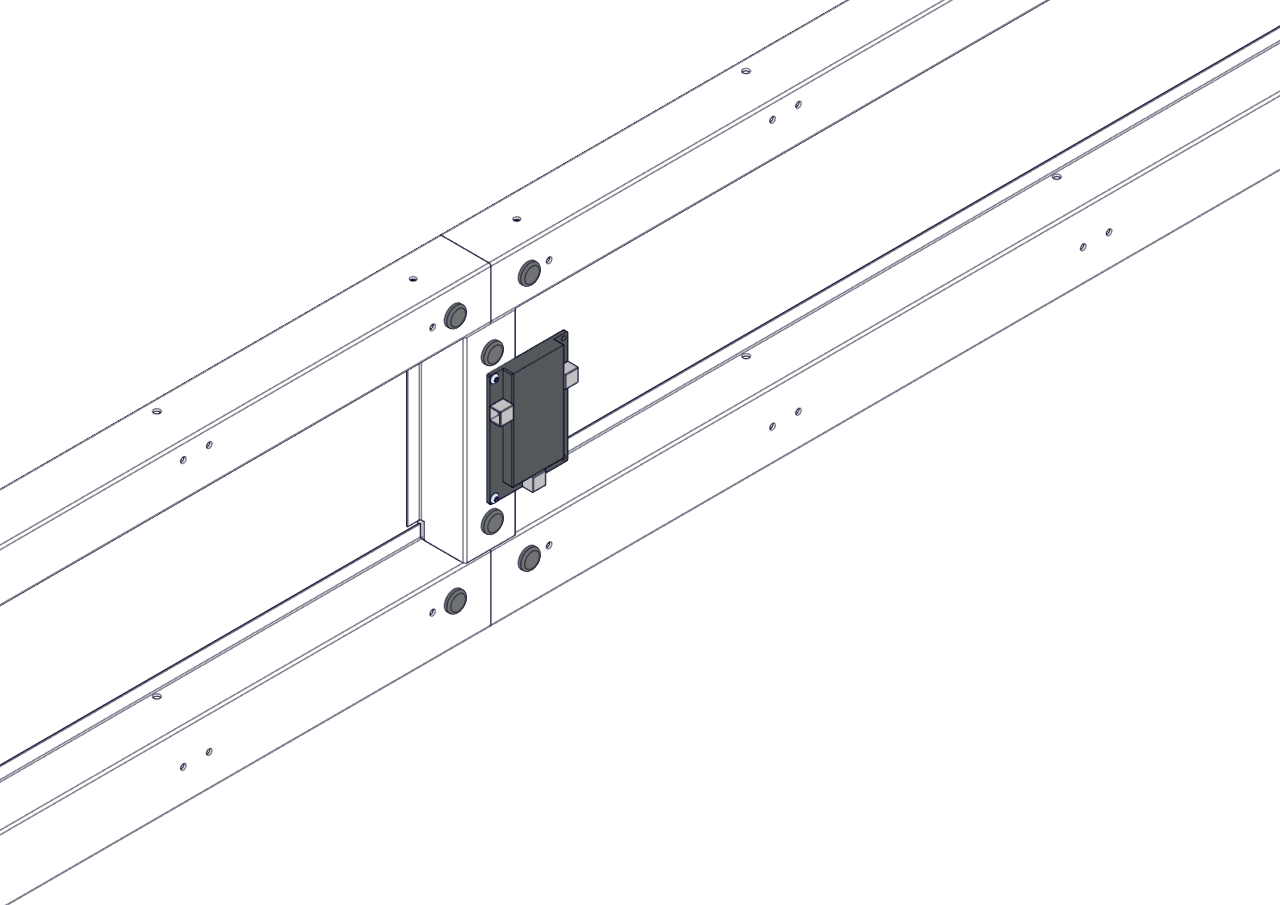

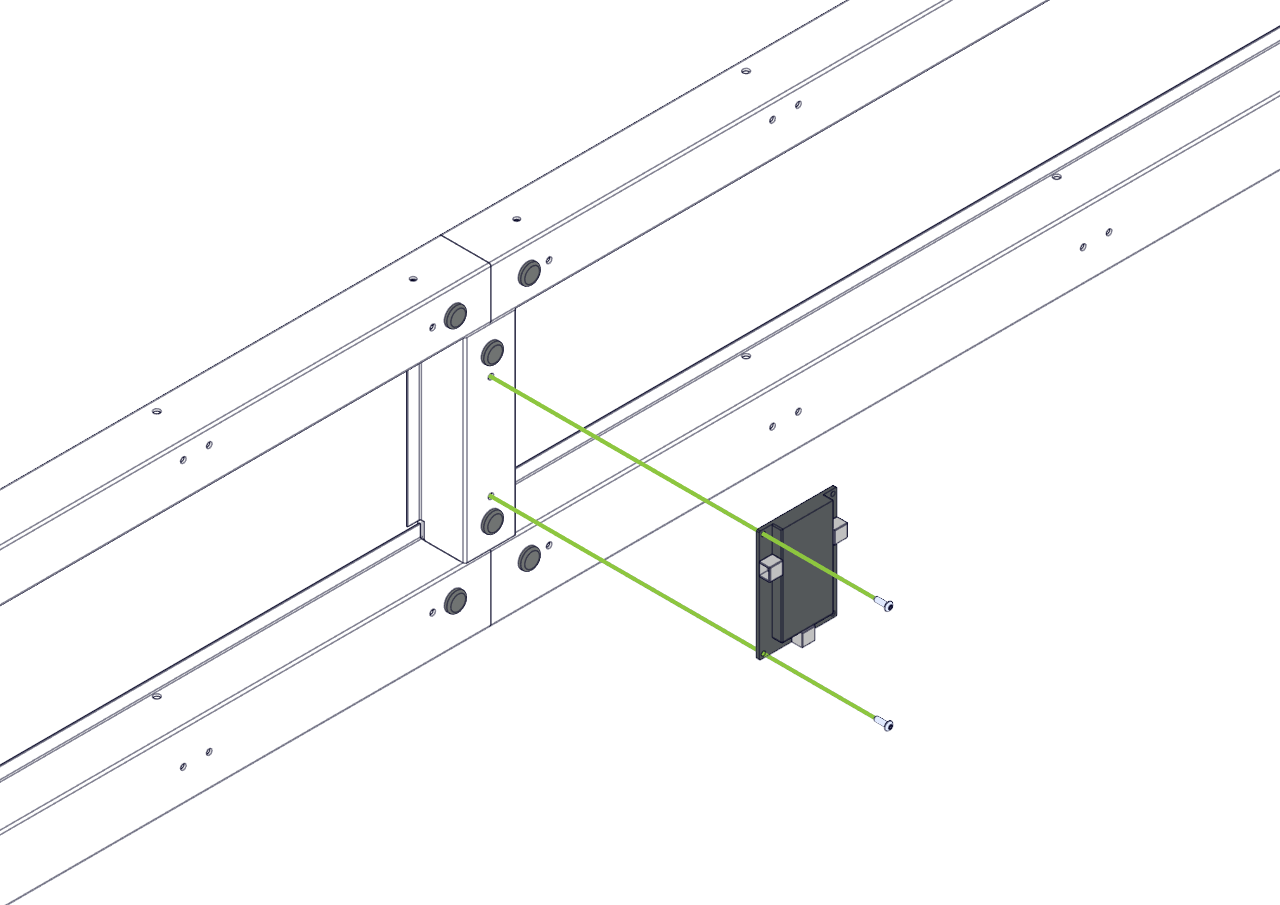

4. Fixez l'interface du pilote à l'extrusion courte à l'aide de deux vis 8-32.
- Assurez-vous que les vis sont complètement serrées et que l'interface du pilote est sécurisée.
5. Déterminez l’emplacement pour fixer le contrôleur de match.
- Trouvez l'emplacement le plus proche de l'ordinateur qui sera utilisé pour contrôler les matchs.
- Montez le contrôleur de match dans la même orientation indiquée dans les étapes ci-dessus

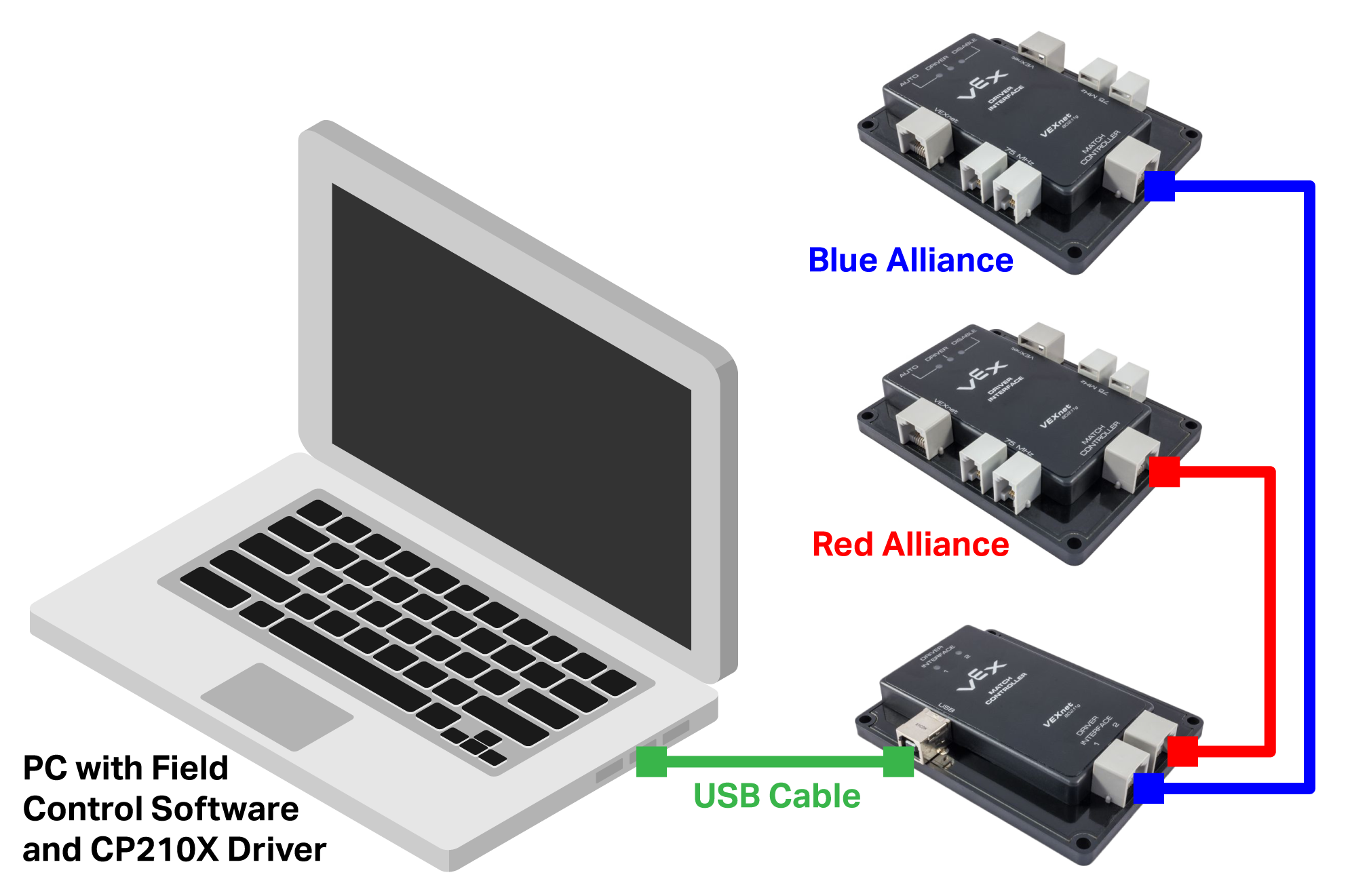

6. Câblez le terrain.
- Suivez le schéma présenté dans le Guide de l'utilisateur du système de contrôle de terrain VEXnet.
