Il suffit de quelques étapes pour connecter un VEX V5 Brain au VEXcode V5 basé sur le Web sur Chromebook.

Comment connecter un cerveau VEX V5 à partir du VEXcode V5 basé sur le Web sur un Chromebook

Illustration du bouton d'alimentation du V5 Brain, montrant l'emplacement et la conception du bouton d'alimentation pour la connexion au V5 Brain dans les applications robotiques.

Assurez-vous que la batterie du V5 est chargée et connectée au V5 Brain.

Allumez le cerveau en appuyant sur le bouton d'alimentation du cerveau.

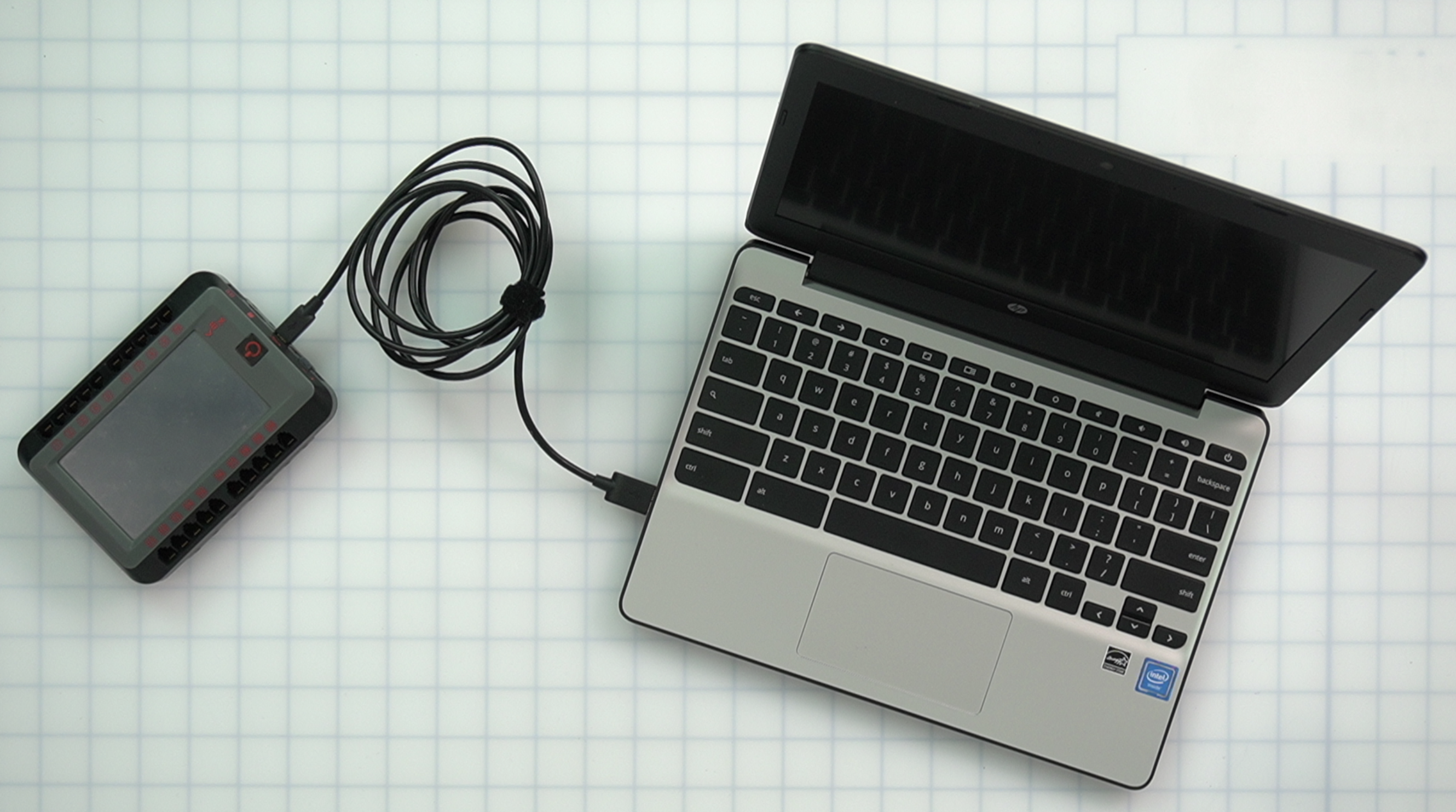

Chromebook V5 connecté à une source d'alimentation, affichant l'indicateur de charge sur l'écran, illustrant le processus de connexion au cerveau dans le système robotique V5.

Connectez le V5 Brain à votre Chromebook à l'aide du câble micro-USB.

Remarque :Votre V5 Brain doit rester branché sur votre Chromebook tout au long du processus de connexion.

Capture d'écran montrant le processus de connexion du V5 Brain, y compris les ports et composants étiquetés, illustrant comment connecter divers appareils au VEX V5 Brain pour des projets de robotique.

Lancez VEXcode V5 basé sur le Web en accédant à codev5.vex.com.

Sélectionnez l'icône Cerveau dans la barre d'outils.

Capture d'écran illustrant le processus de connexion au V5 Brain, mettant en évidence les composants clés et les étapes de configuration dans la section Description de la catégorie V5.

Sélectionnez « Connecter ».

Capture d'écran montrant le processus de connexion au VEX V5 Brain, y compris les ports et connexions étiquetés pour les moteurs et les capteurs, illustrant la configuration des projets de robotique.

Une zone de texte apparaîtra et expliquera que vous devez choisir le cerveau qui a le numéro d'identification le plus bas. Sélectionnez « Continuer » dans la zone de texte pour ouvrir la fenêtre de connexion.

Capture d'écran montrant l'interface de connexion V5 Brain, détaillant les étapes pour connecter les appareils, avec des ports étiquetés et des indicateurs visuels pour une configuration correcte dans le système robotique V5.

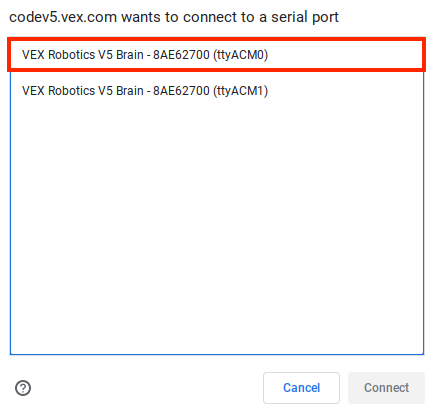

Sélectionnez le cerveau V5 avec le numéro d’identification le plus bas dans la liste des cerveaux disponibles.

Capture d'écran montrant l'interface de connexion du VEX V5 Brain, illustrant les ports et les connexions pour les capteurs et les moteurs, avec des étiquettes pour chaque composant pour aider les utilisateurs à comprendre comment connecter les appareils au V5 Brain.

Sélectionnez le bouton « Connecter » une fois que vous avez choisi le numéro le plus bas V5Brain ID.

Capture d'écran montrant le processus de connexion au VEX V5 Brain, illustrant les différents ports et indicateurs pour une configuration et un fonctionnement réussis.

Une fois le V5 Brain connecté avec succès, l’icône Brain deviendra verte.

Capture d'écran montrant la configuration de connexion pour V5 Brain, illustrant les ports et le câblage des capteurs et des moteurs dans une configuration robotique.

Si la connexion échoue, une autre zone de texte apparaîtra et vous invitera à sélectionner le cerveau avec un numéro d'identification différent.

Pour déconnecter un cerveau VEX V5 du VEXcode V5 basé sur le Web sur Chromebook

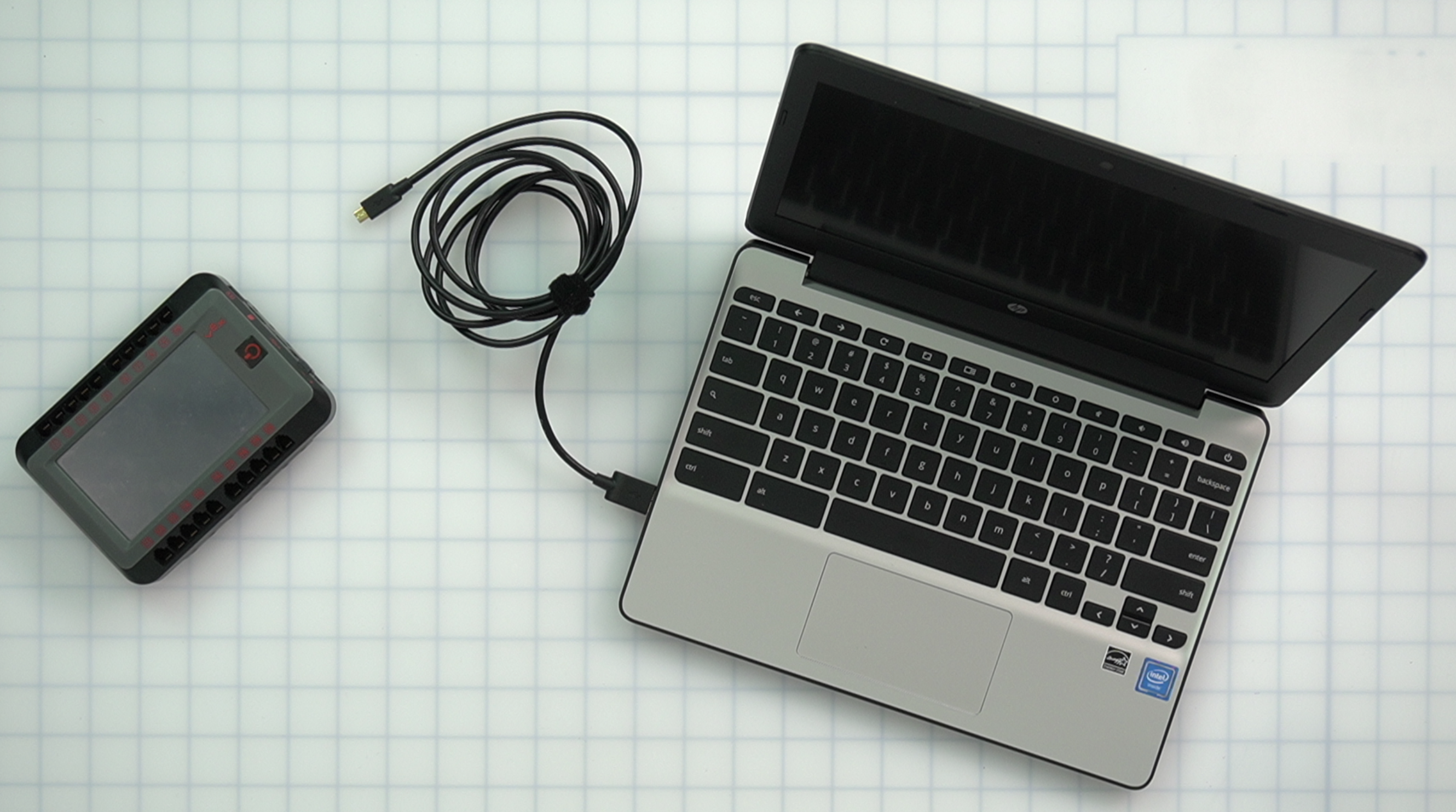

Schéma montrant comment connecter un Chromebook V5 au Brain, illustrant les ports et câbles nécessaires pour une connexion réussie.

Pour déconnecter votre appareil d'un V5 Brain, débranchez le câble micro-USB de votre Chromebook ou du V5 Brain.

Illustration du bouton d'alimentation du V5 Brain, montrant l'emplacement et la conception du bouton d'alimentation pour la connexion au V5 Brain dans les applications robotiques.

Vous pouvez également déconnecter un V5 Brain du VEXcode V5 basé sur le Web en éteignant le Brain.

Éteignez le Brain en maintenant le bouton d'alimentation enfoncé jusqu'à ce que l'écran du Brain devienne noir.
