Qu'il s'agisse d'organiser des pièces, de suivre un ensemble d'instructions de construction ou de créer une conception personnalisée, l'identification correcte d'une pièce peut être cruciale pour votre réussite.

La règle de pièces VEX EXP est un outil pratique pour aider à identifier les pièces.

Télécharger la règle EXP imprimable (lettre américaine) >

Télécharger la règle EXP imprimable (International A4) >

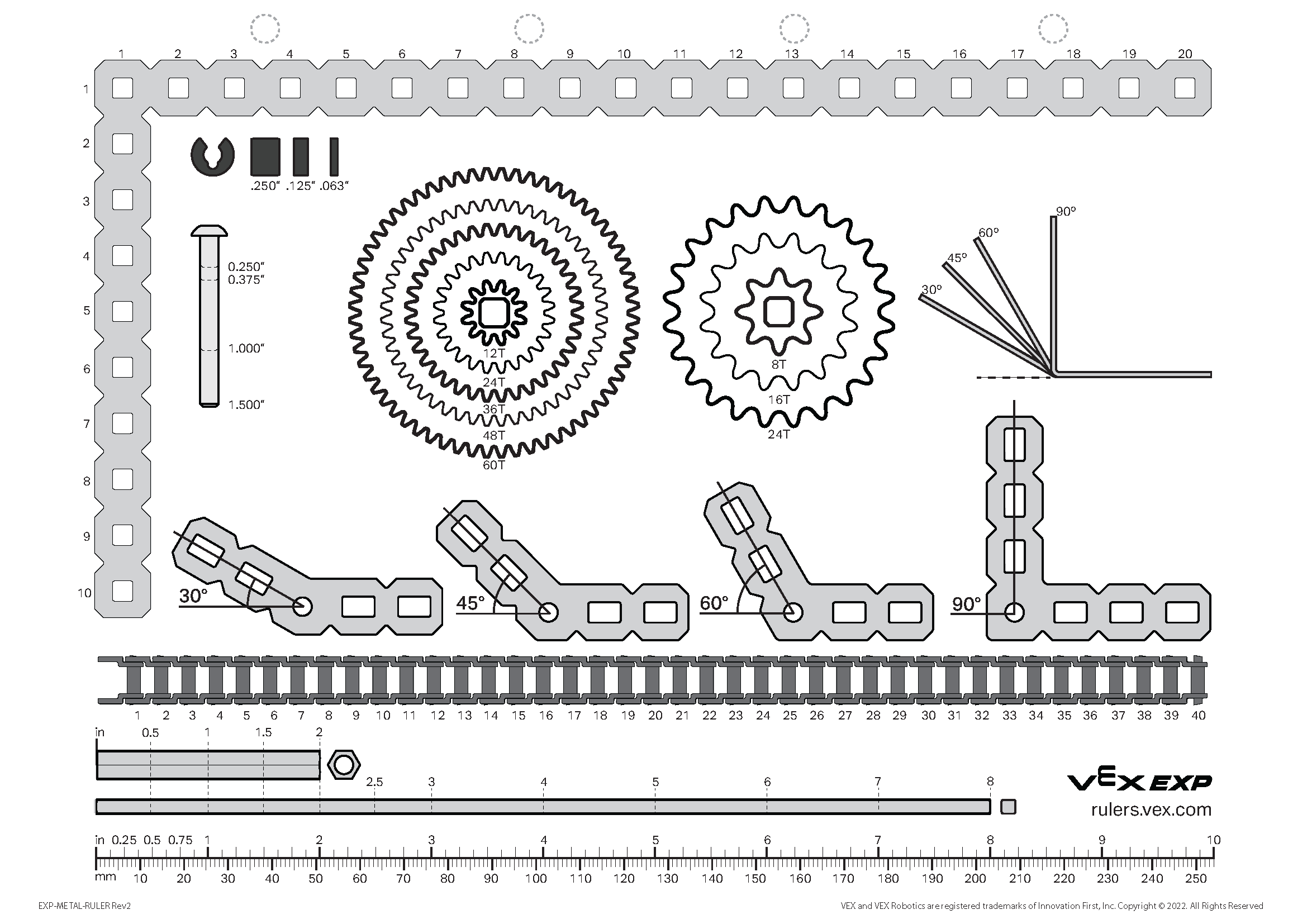

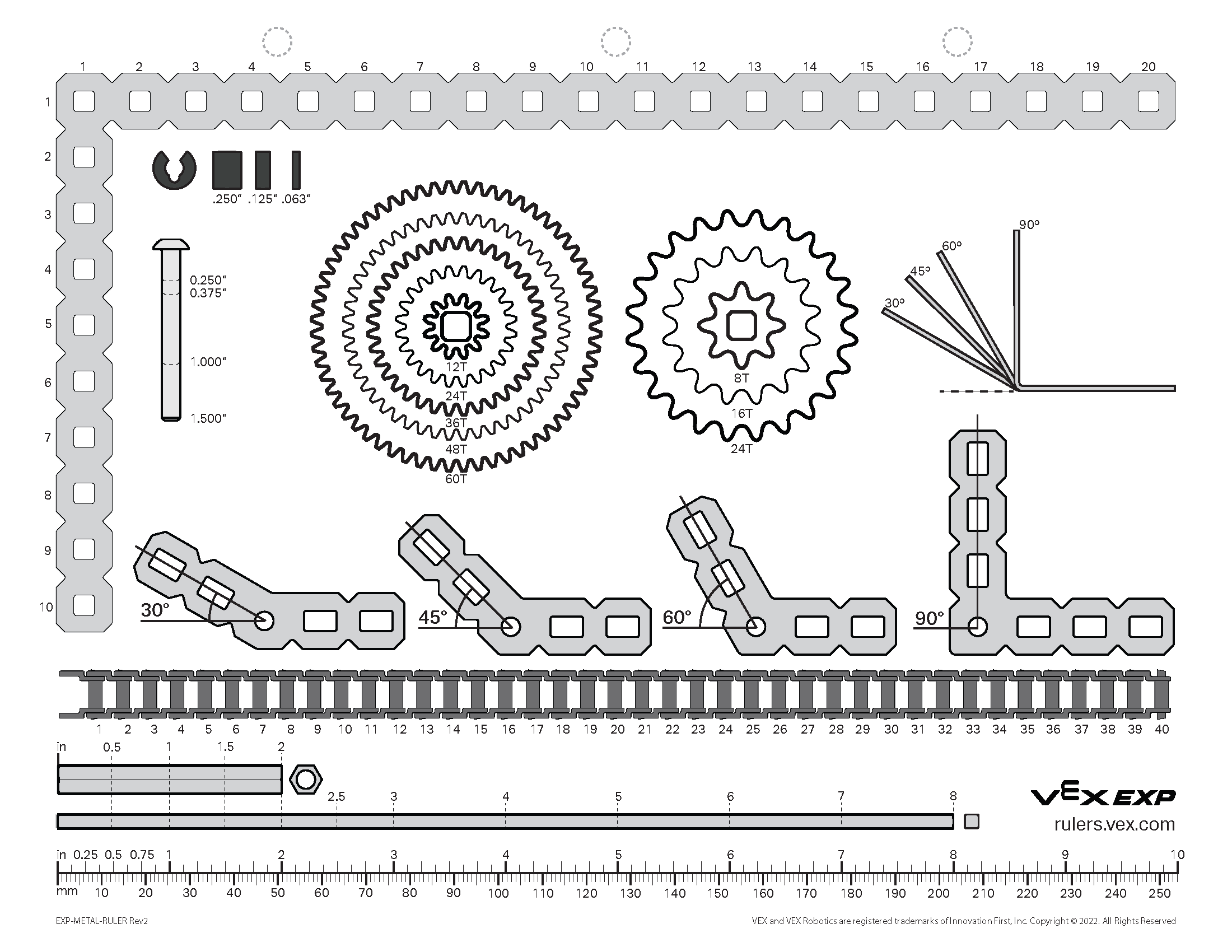

Règle imprimable pour pièces VEX EXP indiquant les échelles de mesure pour identifier les longueurs des pièces

Note: lors de l'impression du .pdf, assurez-vous de définir une échelle de 100 %.

Utiliser la règle pour identifier les pièces

La règle de pièces VEX EXP peut être utilisée pour identifier les pièces tout en organisant les pièces ou en suivant un ensemble d'instructions de construction. L'échelle de la règle est de 1:1, les pièces peuvent donc simplement être placées sur la règle.

Règles imprimables pour pièces VEX EXP avec graduations indiquant l'échelle

Mesurer le métal structurel. L’exemple présenté est une plaque 4x4.

4 indique une largeur de 4 unités de pas.
4 indique une longueur de 4 unités de pas.

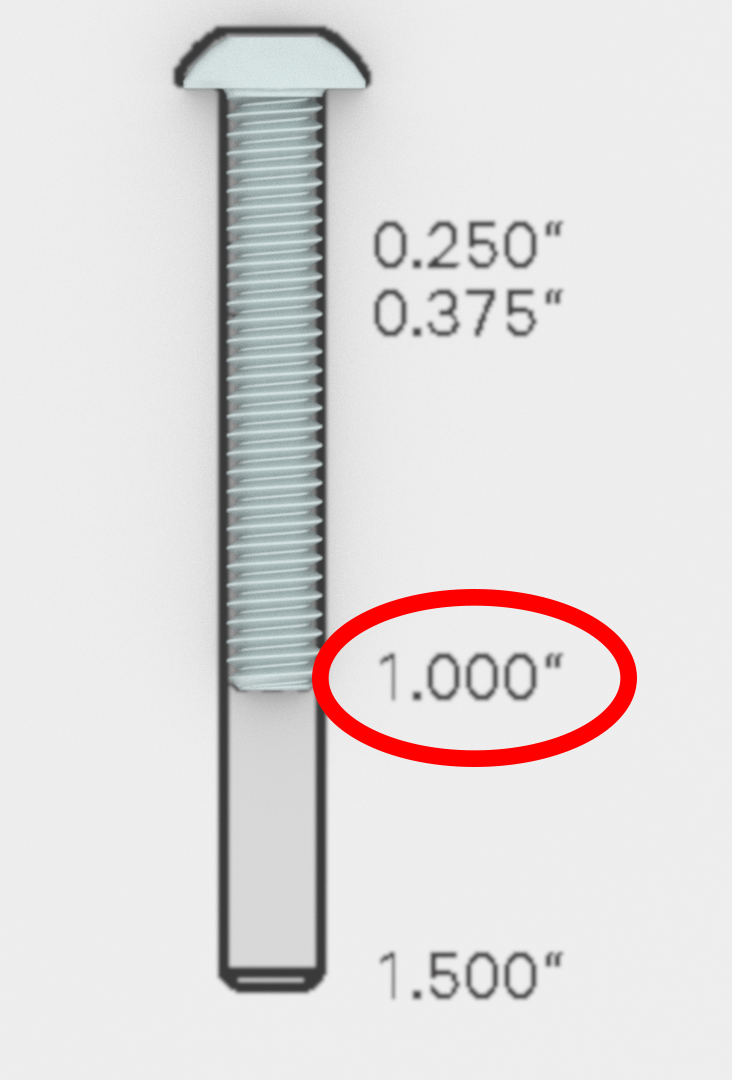

Gros plan d'une vis de la règle EXP avec différentes mesures de vis affichées

Vis de mesure. L'exemple illustré est une vis étoile n° 8-32 de 1,0 pouce.

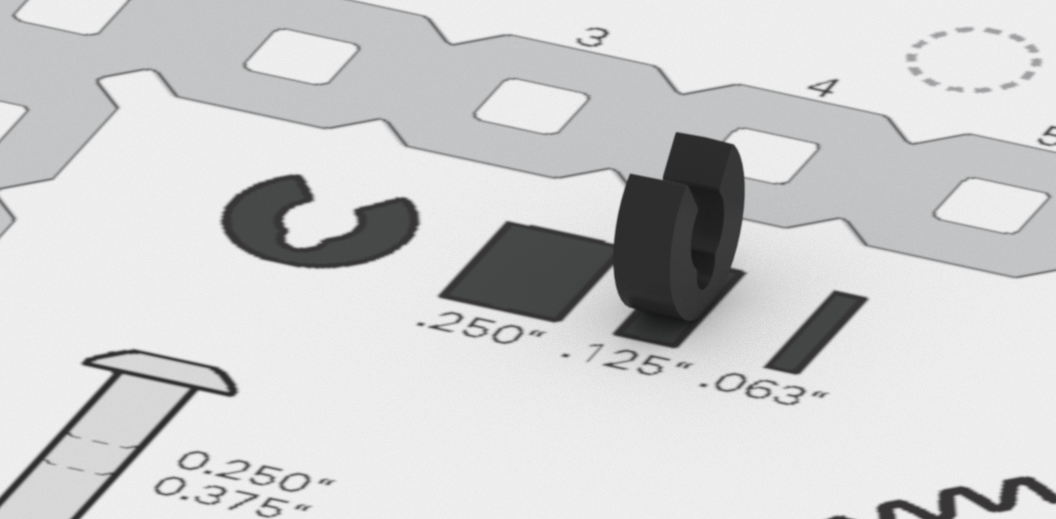

Gros plan sur les entretoises de la règle, une entretoise de 0,125 pouce étant comparée à une entretoise de même dimension sur la règle.

Mesurer les entretoises. L'exemple illustré est une entretoise de 0,125 pouce.

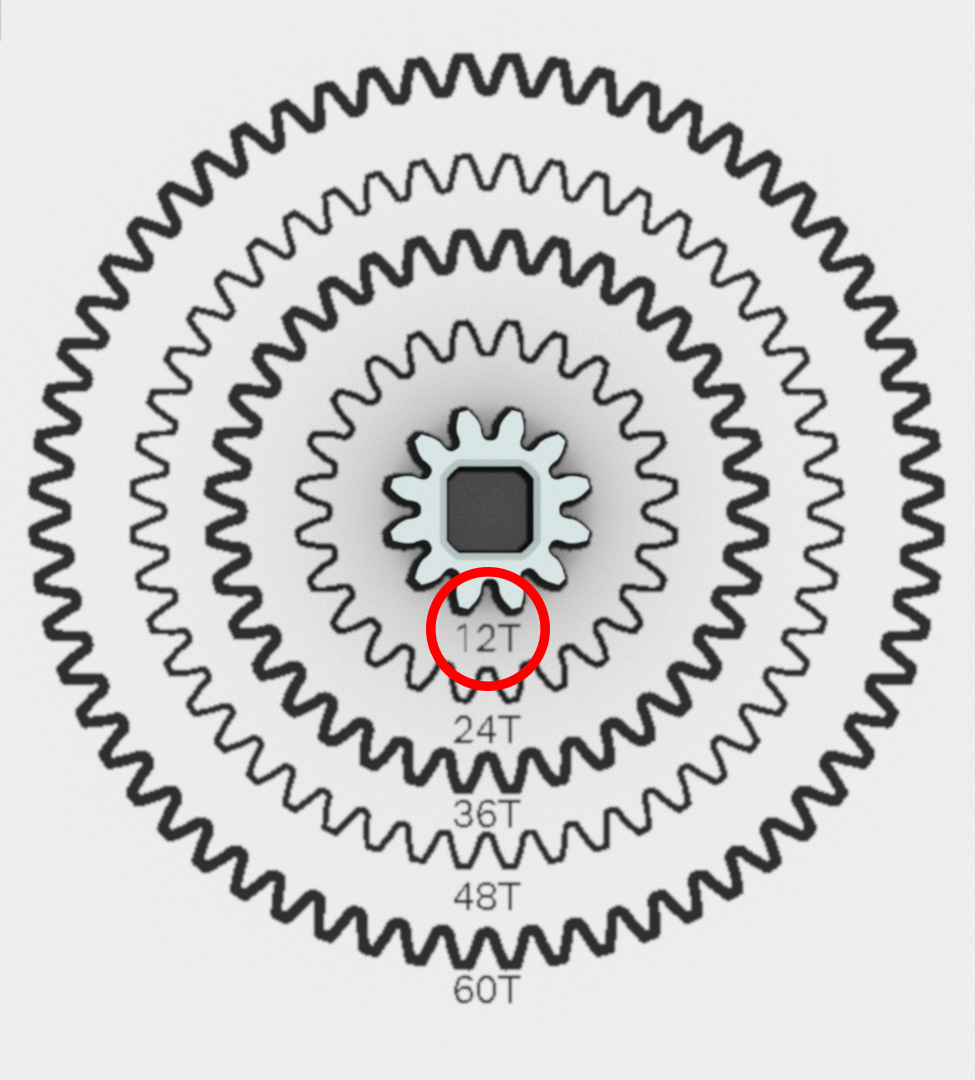

Gros plan sur les engrenages de la règle, avec l'engrenage à 12 dents mis en évidence.

Mesurer les engrenages. L'exemple présenté est un engrenage à 12 dents.

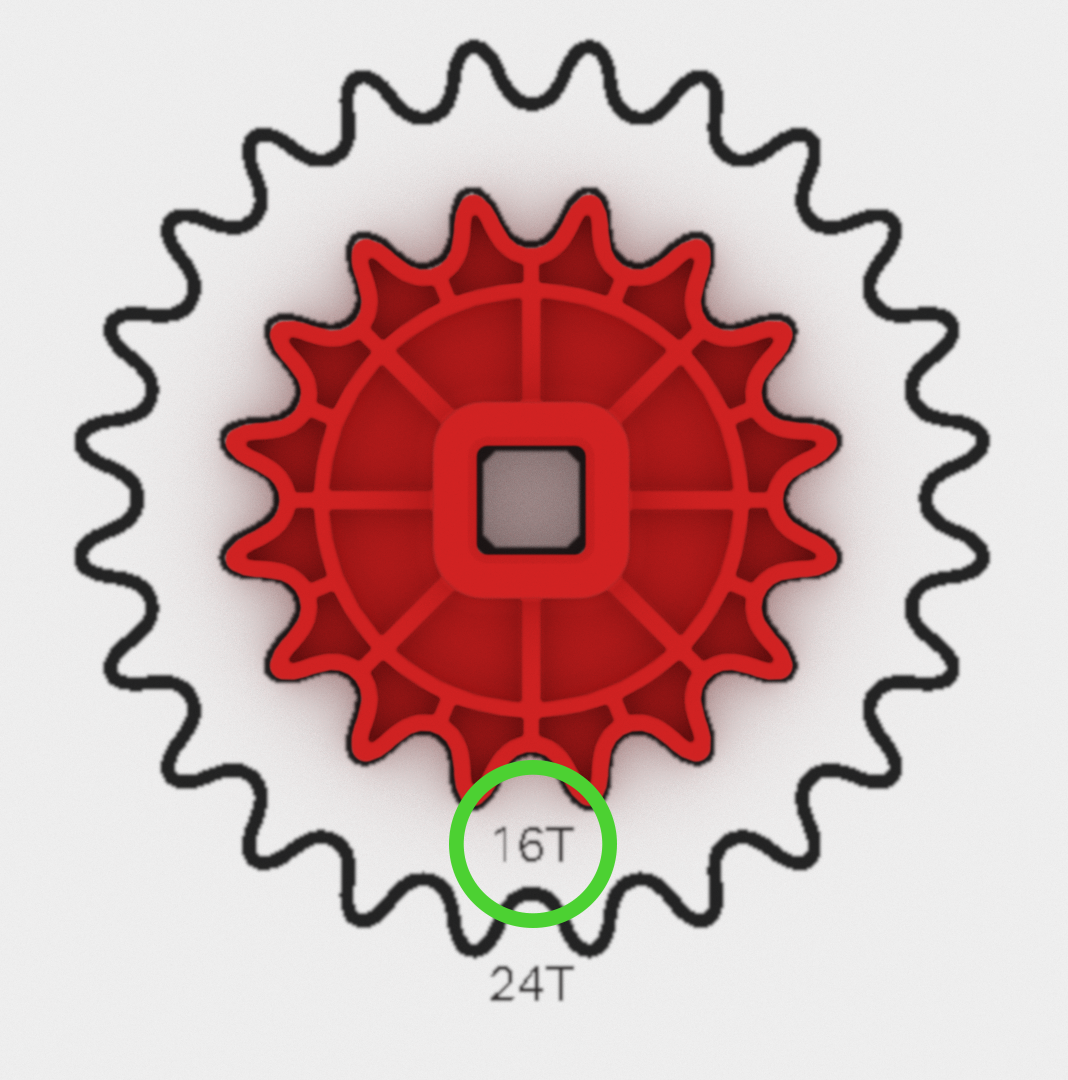

Un pignon VEX EXP est comparé aux pignons figurant sur les règles, avec la marque des 16 dents indiquée.

Pignons de mesure. L'exemple présenté est un pignon à 16 dents.

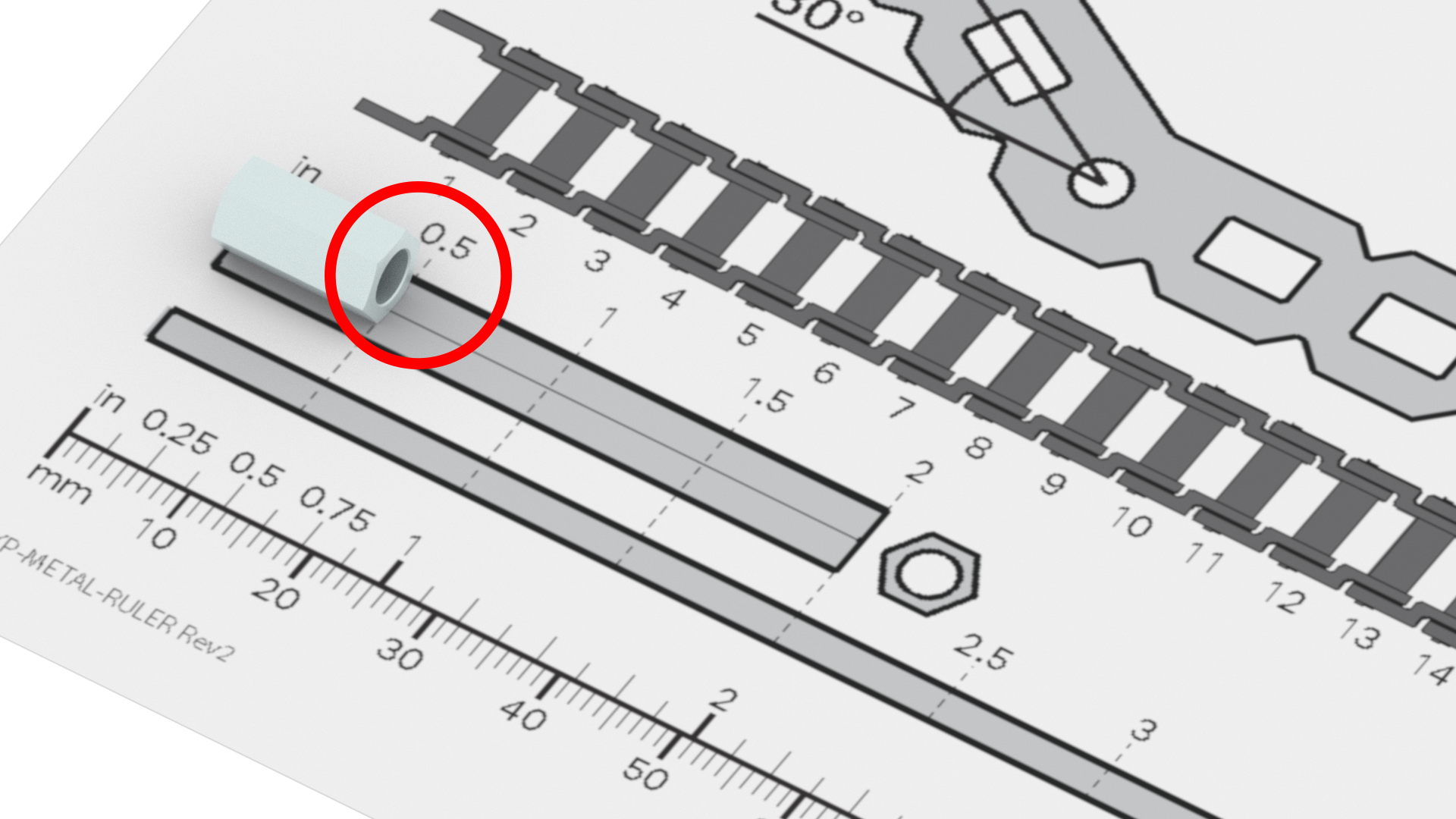

Une impasse est comparée aux graduations d'impasse sur la règle.

Mesurer les impasses. L'exemple illustré est une entretoise de 0,5 pouce.

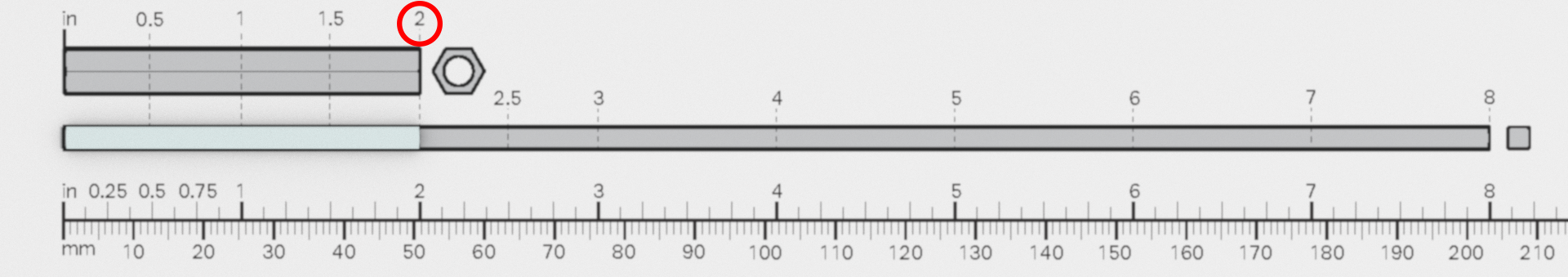

Règle imprimable pour pièces VEX EXP avec mesures en pouces et millimètres pour identifier les dimensions des pièces

Mesurez les arbres. L'exemple illustré est un arbre de 2 pouces.

Utilisation de la règle lors de l'assemblage d'un robot

La règle VEX EXP Parts peut également être utilisée comme outil de mesure pour mesurer des pièces et des distances. Cela peut être très utile lors de la conception et de l’assemblage d’un robot personnalisé qui ne dispose pas d’instructions spécifiques concernant la sélection des pièces.

Truc et astuce: Le .pdf de la règle de pièces VEX EXP peut être imprimé sur un transparent en plastique transparent. Cela permettra de superposer la règle sur le robot et des mesures pourront être effectuées en mesurant à travers la règle.

Voici quelques exemples d'utilisation de la règle lors de l'assemblage d'un robot personnalisé.

Règles imprimables pour pièces VEX EXP avec graduations de mesure pour identifier les longueurs d'arbre

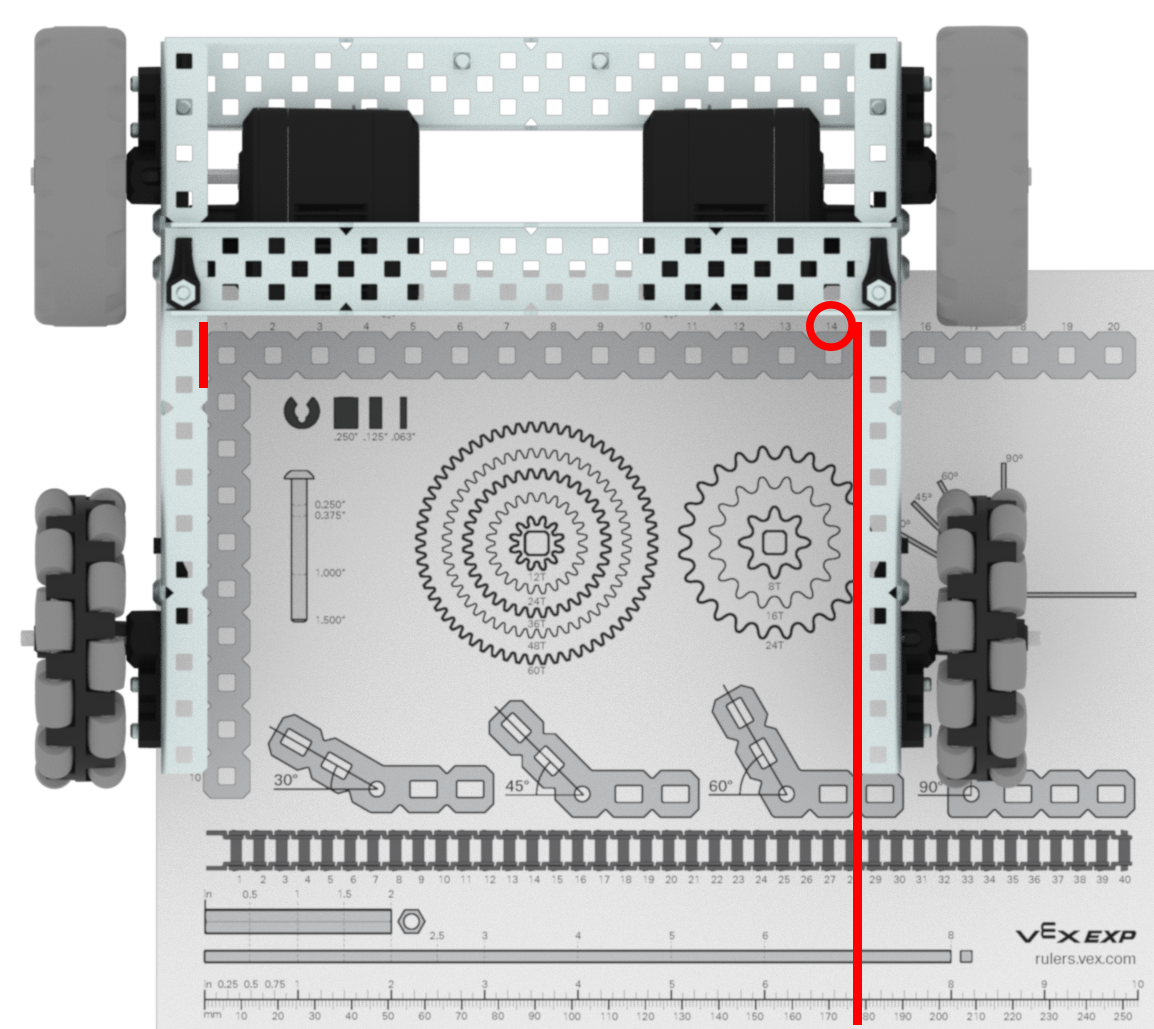

Mesure de la distance entre les canaux C sur un châssis de robot. Cet exemple montre les canaux C sur le châssis du robot mesurant un pas de 14 ou 7 pouces.

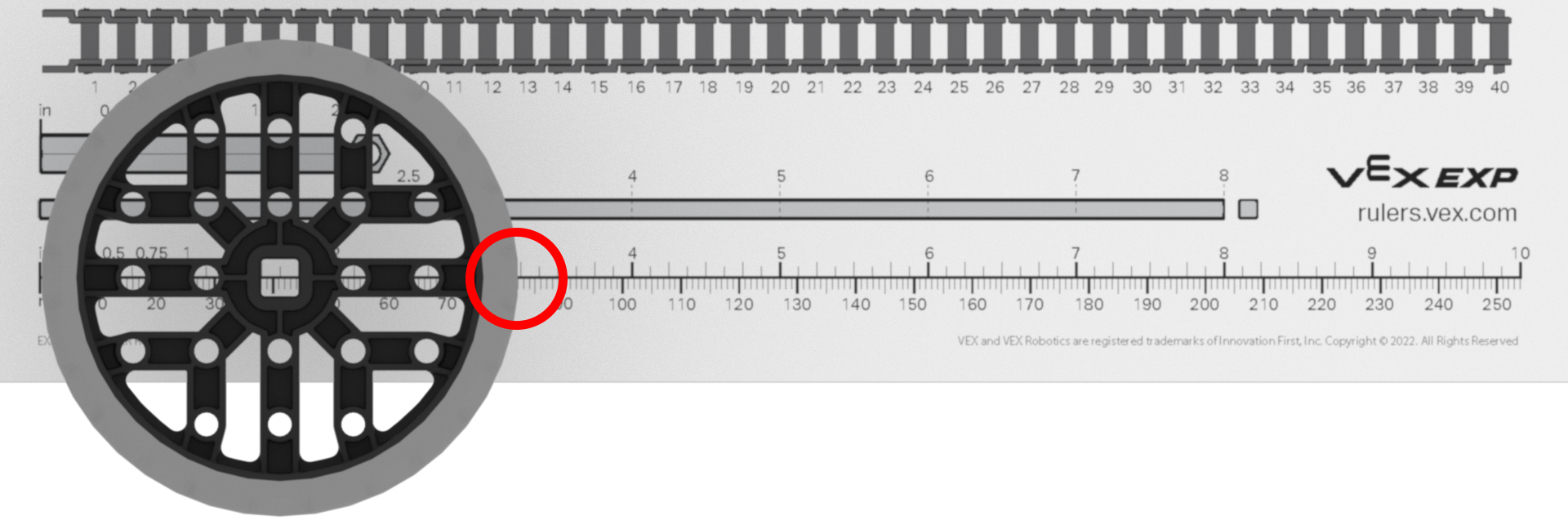

Règle imprimable pour pièces VEX EXP avec échelles de mesure graduées permettant d'identifier les tailles de roues

Utiliser des pouces/millimètres pour mesurer le diamètre des roues. L'exemple illustré est une roue de déplacement de 3,25 pouces (3,25 pouces/260 millimètres).

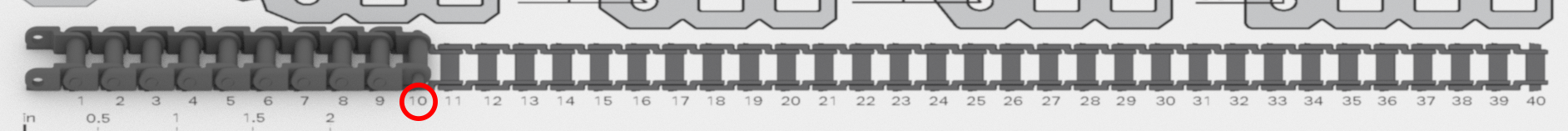

Règle imprimable pour pièces VEX EXP avec graduations pour identifier les tailles de chaîne

Mesurer le nombre de maillons de chaîne dans un système chaîne/pignon.
