Vous pouvez utiliser le tableau de bord des capteurs sur le VEX IQ (2e génération) Brain pour afficher les données d'un moteur ou d'un capteur connecté.

L'écran du cerveau s'affiche dans le menu Accueil avec l'option Appareils sélectionnée. Appareils est la troisième option du menu Accueil.

Utilisez les boutons gauche et droit pour mettre en surbrillance l'option de menu Périphériques, puis appuyez sur le bouton Vérifier pour sélectionner Périphériques.

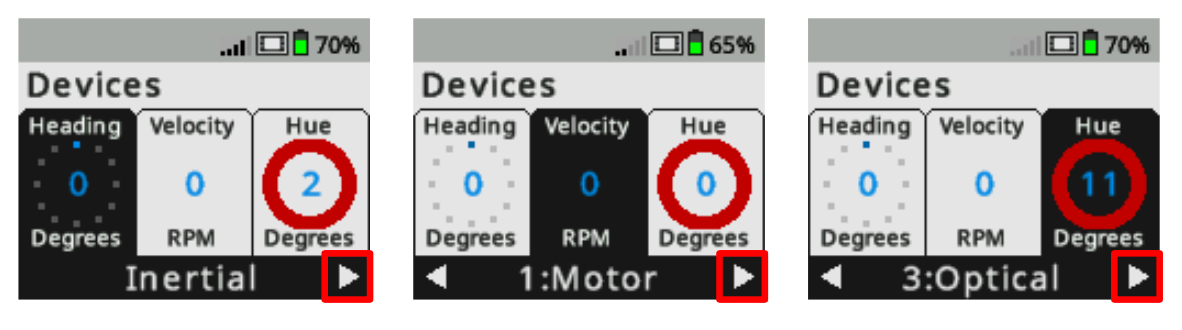

L'écran du cerveau s'affiche dans le menu Appareils où les informations sont rapportées en temps réel à partir des appareils connectés. Trois captures d'écran montrent le bouton droit utilisé pour naviguer et sélectionner le capteur optique. Le capteur optique est la troisième option du menu Appareils.

Dans le menu Appareils, vous verrez les appareils connectés sur votre robot.

Utilisez les boutons gauche et droit pour mettre en surbrillance le capteur souhaité, puis appuyez sur le bouton Vérifier pour le sélectionner.

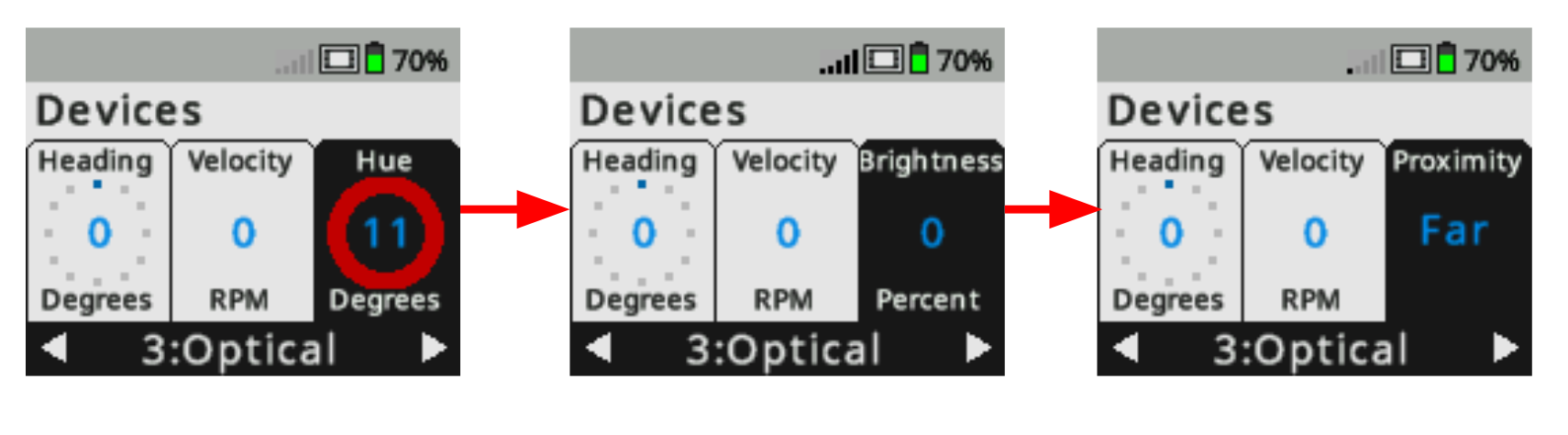

L'écran du cerveau est affiché dans le menu Appareils avec le capteur optique sélectionné. Trois captures d'écran montrent le bouton Vérifier utilisé pour faire défiler les options de données du capteur optique. Tout d’abord, le capteur signale la valeur de teinte, puis la luminosité, puis la proximité.

Si plusieurs types de données sont signalés par le capteur, vous pouvez utiliser le bouton Vérifier pour faire défiler les options de données du capteur.

Dans cet exemple d'image, le capteur optique peut afficher la valeur de teinte, la luminosité ou la proximité.

L'écran du cerveau est affiché avec le tableau de bord du capteur optique ouvert à partir du menu Appareils. Des informations sont affichées sur le capteur, telles que la teinte, la LED, la luminosité, la proximité et le port intelligent du capteur.

Continuez à appuyer sur le bouton Vérifier jusqu'à ce que la vue du tableau de bord souhaitée pour le capteur sélectionné s'affiche.

Cet exemple d'image montre le tableau de bord du capteur pour le capteur optique. Le tableau de bord affiche le port auquel le capteur optique est connecté, ainsi que la valeur de teinte, la couleur, la LED, la luminosité et les données de proximité.
