Navigation dans les menus - IQ Brain (2e génération)

Vous utilisez VEX IQ (1ère génération) ? Voir cet article.

Les boutons du cerveau

Sur le cerveau, quatre boutons principaux sont utilisés pour naviguer dans l'écran Brain :

Cerveau avec son bouton Check mis en évidence.

Le bouton Vérifier

Le bouton Vérifier est utilisé pour allumer le cerveau ainsi que pour sélectionner différents choix à l'écran.

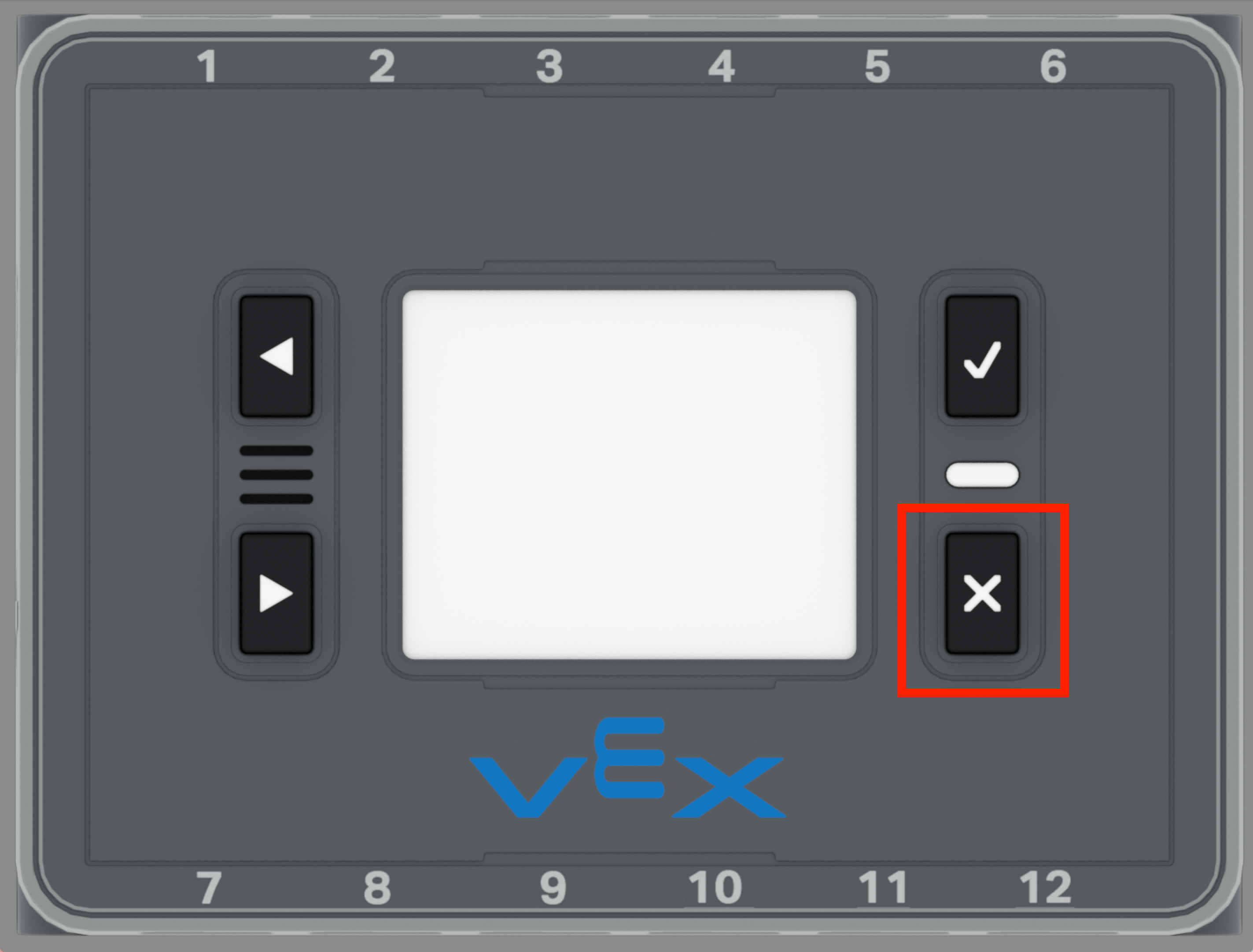

Cerveau avec son bouton X mis en évidence.

Le bouton X

Le bouton X est utilisé pour éteindre le cerveau. Il est également utilisé comme bouton « retour » pour revenir aux écrans précédents.

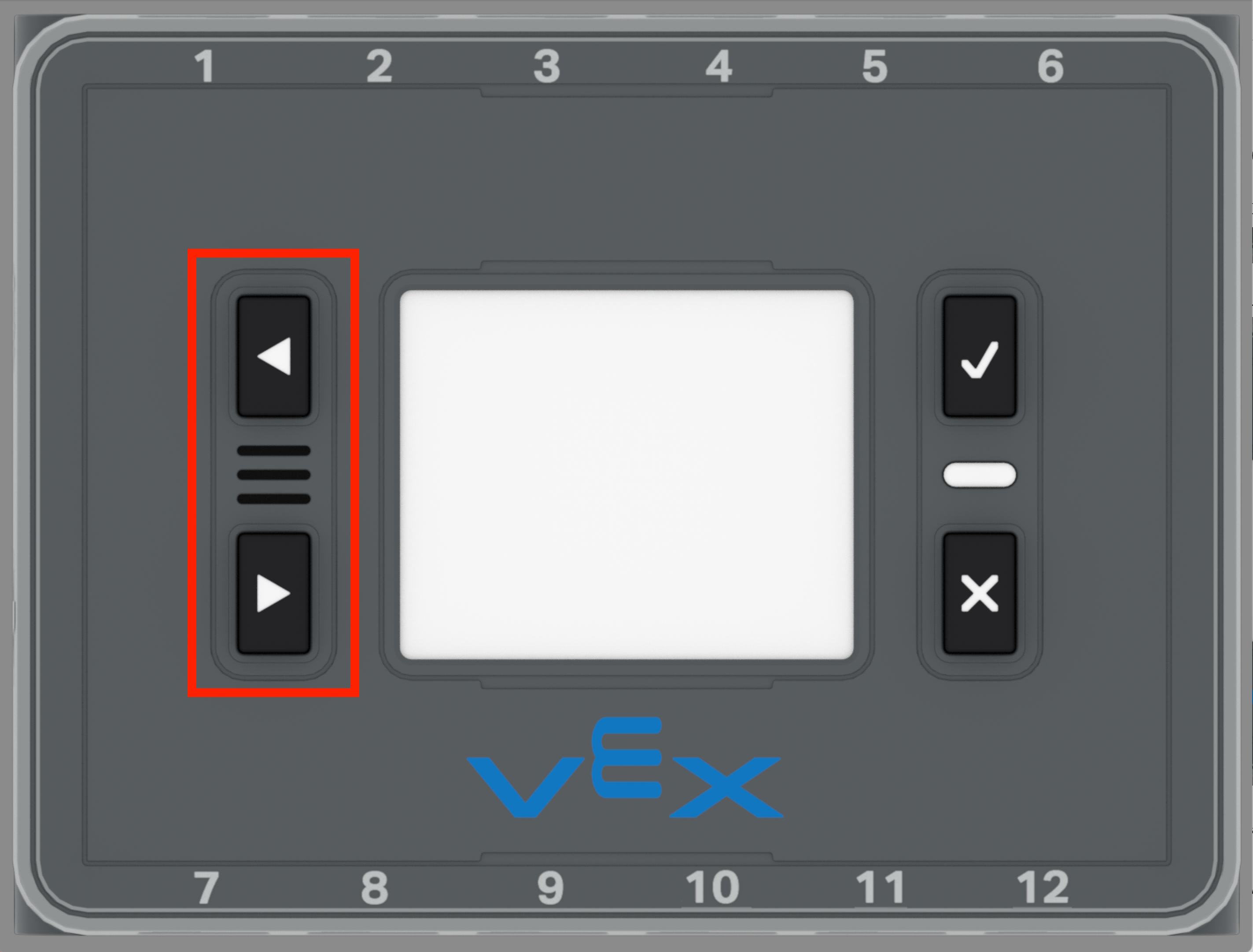

Cerveau avec ses boutons gauche et droit mis en évidence.

Les boutons gauche et droit

Les boutons gauche et droit sont utilisés pour naviguer entre les différentes options de l'écran Brain.

L'écran d'accueil

Le cerveau est allumé, le voyant lumineux est vert et l'écran affiche le menu d'accueil.

Lorsque le cerveau est allumé avec le bouton Vérifier, l'écran d'accueil apparaît et le voyant vert s'allume en vert.

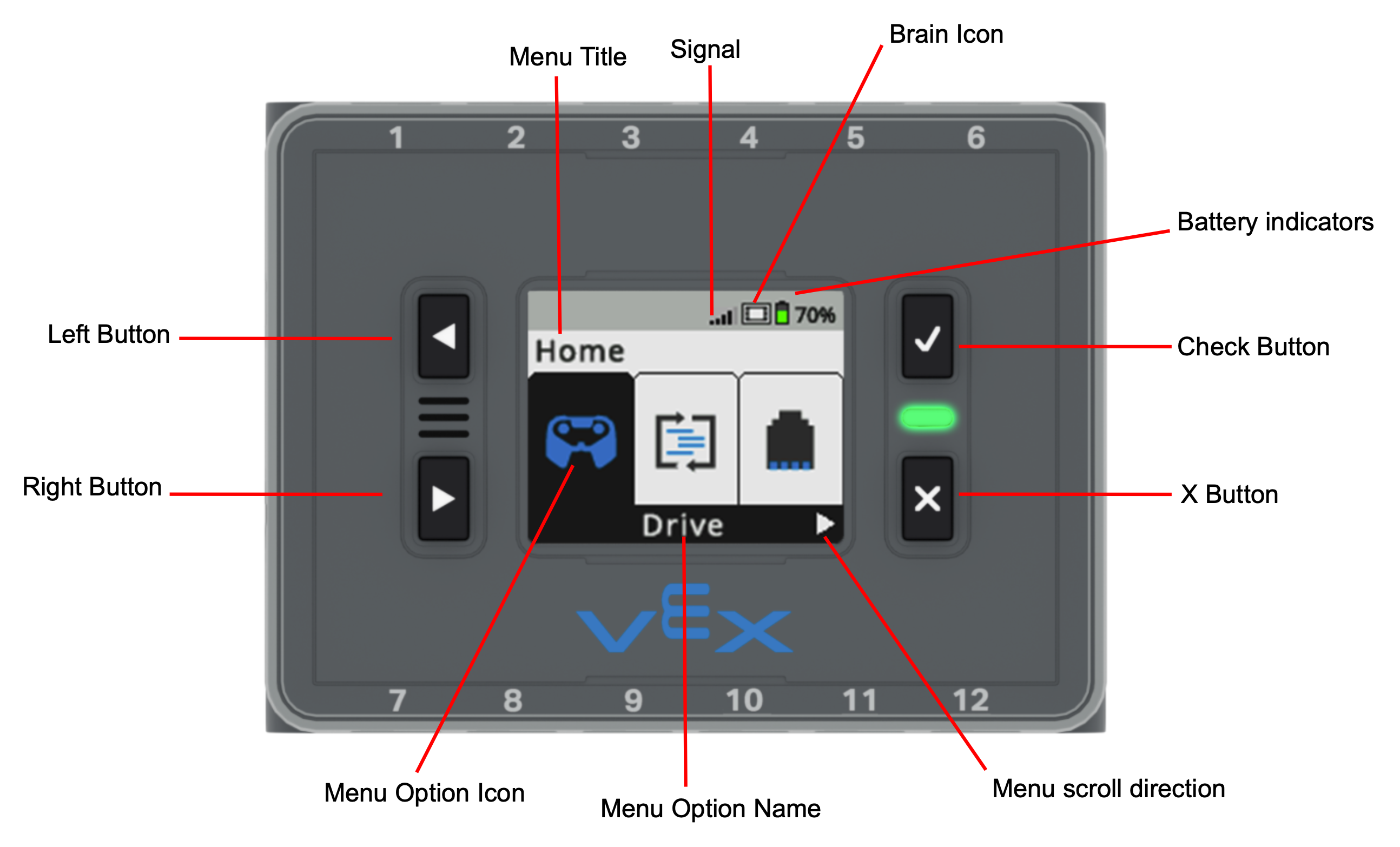

L'écran du cerveau et les boutons sont affichés avec leurs fonctionnalités étiquetées. Les boutons sont étiquetés comme le bouton gauche, le bouton droit, le bouton de vérification et le bouton X. Le mot Accueil est étiqueté comme titre du menu. Les indicateurs Signal, Cerveau et Batterie se trouvent en haut à droite. Ci-dessous, l'icône de l'option Lecteur est étiquetée comme une icône d'option de menu. Enfin, le nom de l'option de menu et une flèche indiquant le sens de défilement du menu se trouvent en bas de l'écran.

À gauche se trouve un exemple de l'écran Brain lorsqu'il est allumé, avec chaque élément étiqueté pour référence.
