Il suffit de quelques étapes pour connecter un cerveau IQ VEX (2e génération) à un VEXcode IQ basé sur une application sur votre appareil Android. Avant de commencer, assurez-vous de connaître le nom de votre cerveau. Pour obtenir de l'aide pour nommer votre cerveau, consultezcet article.

Le schéma montre une batterie connectée à un cerveau IQ. Une flèche indique que la batterie doit être glissée dans le port de chargement situé sous le Brain. La batterie est orientée de manière à ce que son loquet soit tourné à l'opposé du cerveau.

Insérez la batterie dans le IQ Brain.

Le schéma montre un doigt maintenant enfoncé le bouton Brain's Check pour l'allumer.

Allumez IQ Brain en appuyant sur le bouton coche.

Lancez VEXcode IQ basé sur l'application.

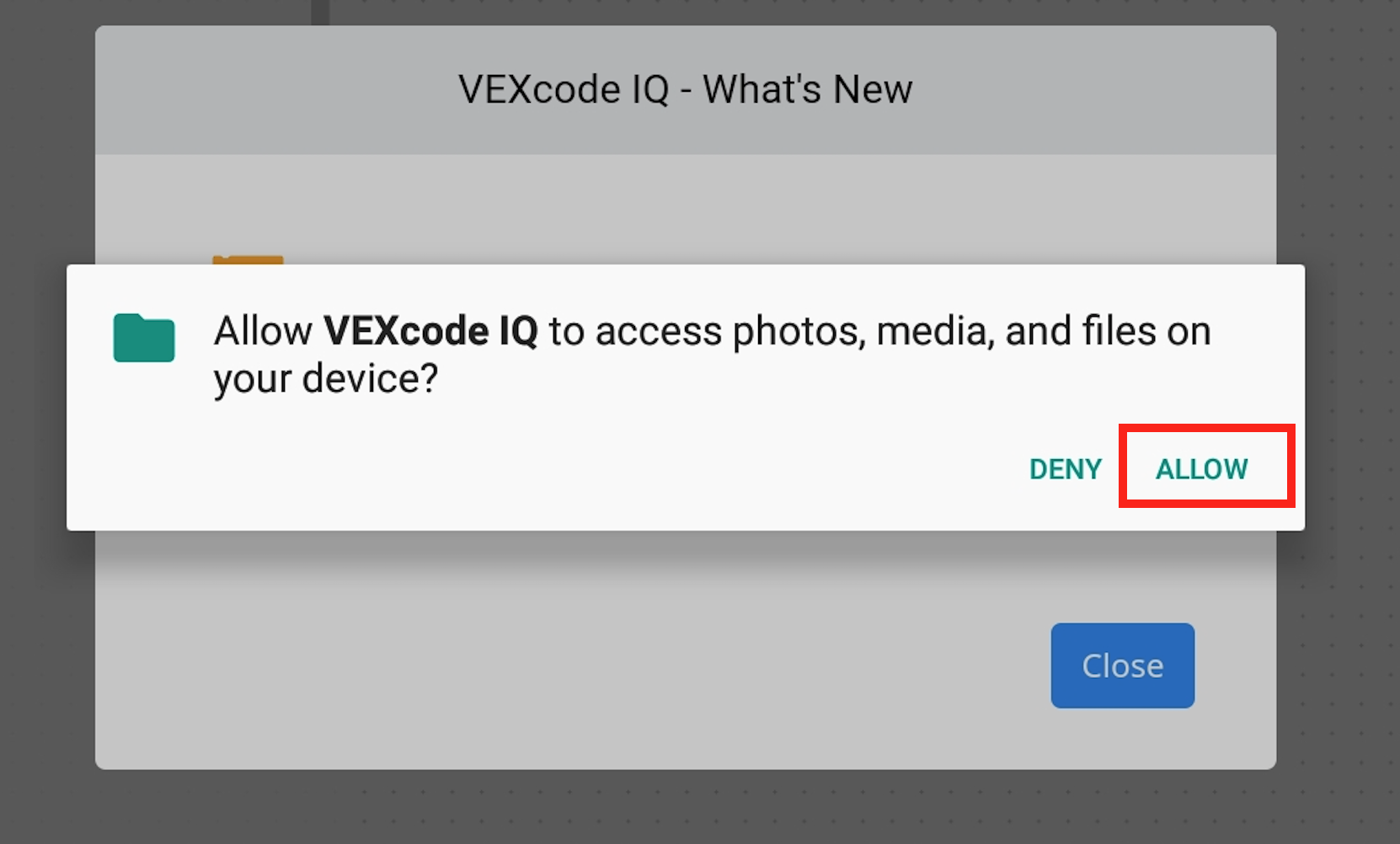

Message d'accès aux fichiers Android indiquant « Autoriser VEXcode IQ à accéder aux photos, aux fichiers multimédias et aux fichiers de votre appareil ? » Vous trouverez deux boutons ci-dessous : l’un indique « Refuser » et l’autre « Autoriser ». Le bouton Autoriser est mis en surbrillance.

Vous pouvez recevoir un message vous demandant d'autoriser l'application à accéder à vos fichiers. Sélectionnez « Autoriser ».

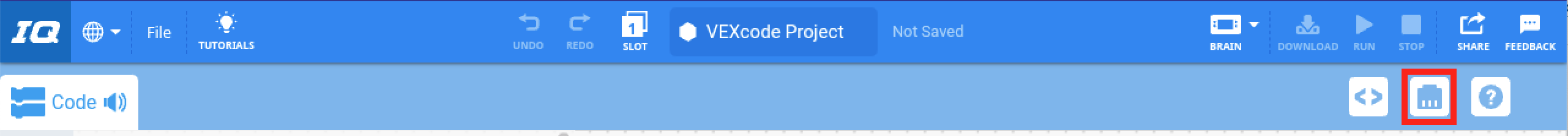

Barre d'outils VEXcode IQ avec l'icône Appareils mise en évidence entre les icônes Visionneuse de code et Aide.

Sélectionnez l'icône de la fenêtre Appareil pour ouvrir la fenêtre Appareils.

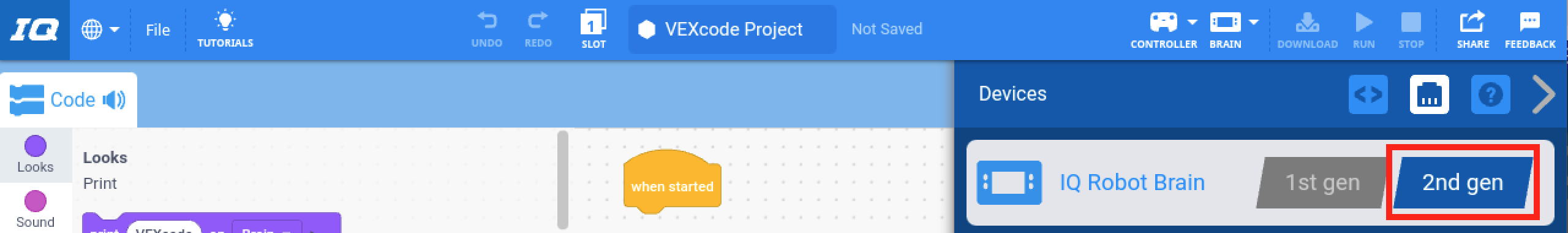

Menu VEXcode IQ Devices avec le paramètre de génération IQ Robot Brain affiché. Ce paramètre est réglé sur l'option de 2e génération et il est mis en évidence.

Sélectionnez le bouton « 2e génération » pour indiquer que vous vous connectez à un cerveau (2e génération), puis fermez la fenêtre Appareils.

VEXcode IQ avec l'icône Cerveau sur la barre d'outils mise en évidence entre les icônes Contrôleur et Téléchargement.

Sélectionnez le bouton Cerveau.

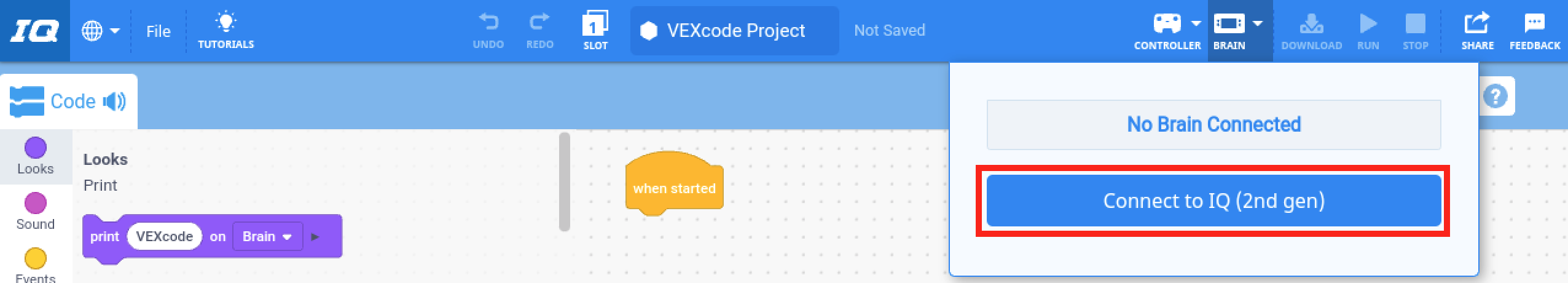

VEXcode IQ avec le menu déroulant Brain ouvert et le bouton Connect to IQ (2e génération) mis en surbrillance.

Une fois qu'un cerveau est choisi, sélectionnez le bouton « Se connecter à IQ (2e génération) ».

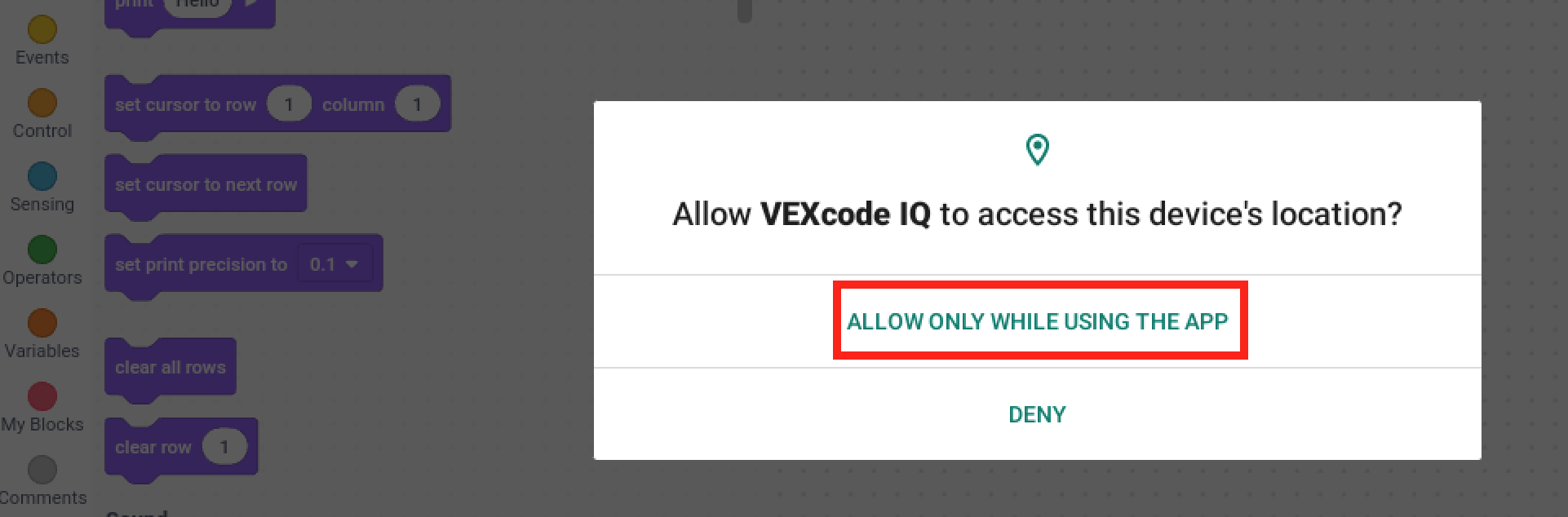

Message d'accès à la localisation Android indiquant « Autoriser VEXcode IQ à accéder à la localisation de cet appareil ? » Vous trouverez deux boutons ci-dessous : l’un indique « Autoriser uniquement lors de l’utilisation de l’application » et l’autre « Refuser ». Le bouton « Autoriser uniquement lors de l'utilisation de l'application » est mis en surbrillance.

Lorsque vous sélectionnez « Se connecter à IQ (2e génération) », vous pouvez recevoir une invite vous demandant de vérifier l'accès à la localisation. Sélectionnez « Autoriser uniquement lors de l'utilisation de l'application ».

Remarque : Cette fenêtre s'ouvre la première fois que vous vous connectez à un appareil Android après avoir installé l'application VEXcode IQ, ou si vous désactivez l'autorisation de localisation pour l'application.

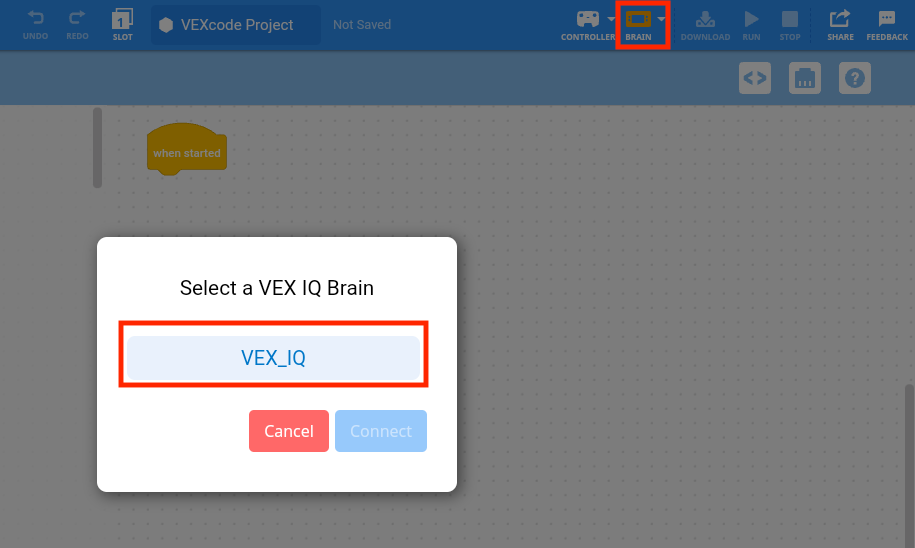

VEXcode IQ Sélectionnez une invite VEX IQ Brain qui contient une liste de cerveaux IQ auxquels se connecter. Dans cet exemple, un seul cerveau est mentionné et il est mis en évidence.

L'icône du cerveau deviendra orange et un message « Scanning » apparaîtra pendant que le cerveau se connecte. Ensuite, une liste des IQ Brains disponibles apparaîtra. Sélectionnez le nom du cerveau auquel vous souhaitez vous connecter.

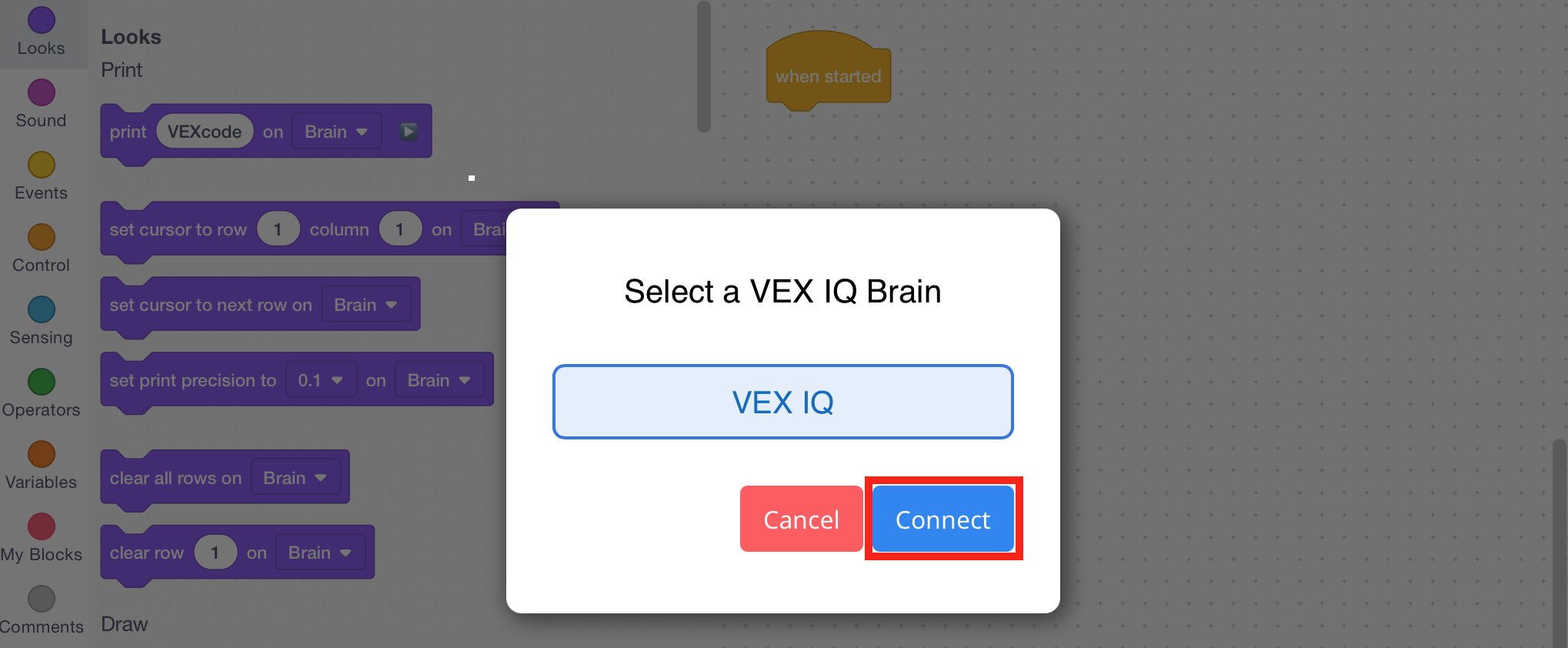

VEXcode IQ Sélectionnez une invite VEX IQ Brain qui contient une liste de cerveaux IQ auxquels se connecter. Le cerveau a été sélectionné et le bouton « Connecter » ci-dessous est mis en surbrillance.

Une fois qu'un cerveau est choisi, sélectionnez le bouton « Connecter ».

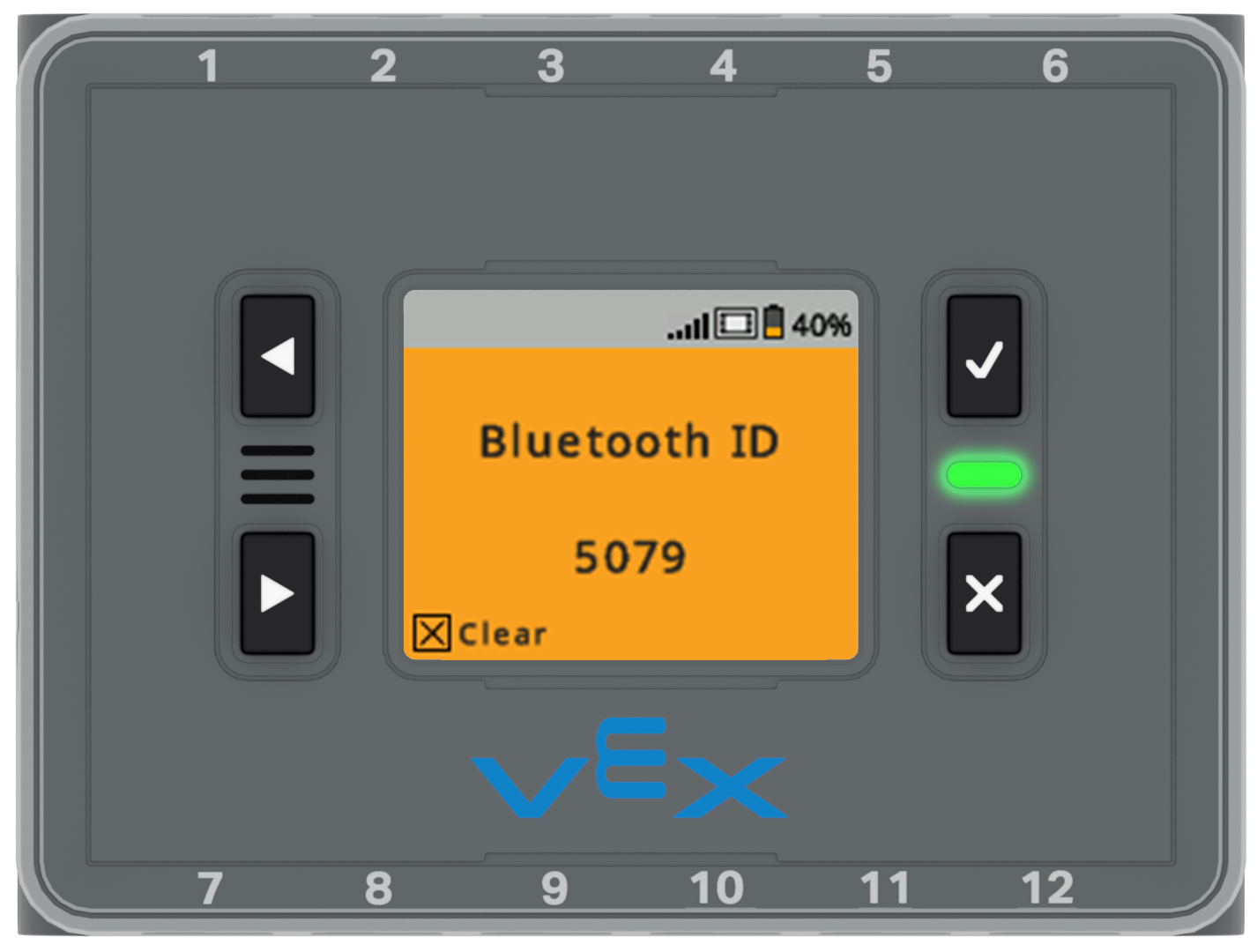

L'écran affiche un fond orange et le texte suivant : Bluetooth ID 5079. Ci-dessous, une icône indique que le bouton X peut être utilisé pour effacer ce message.

Un code de connexion à quatre chiffres apparaîtra sur l'écran du Brain.

Message d'invite VEXcode IQ Radio Connection Code indiquant : « Entrez le code de connexion radio à 4 chiffres affiché sur l'IQ Brain. » Ci-dessous se trouvent un champ pour saisir le code et deux boutons intitulés « Annuler » et « Soumettre ». Le code 5079 a été saisi dans le champ.

Tapez le code dans l'invite de l'application et sélectionnez « soumettre ».

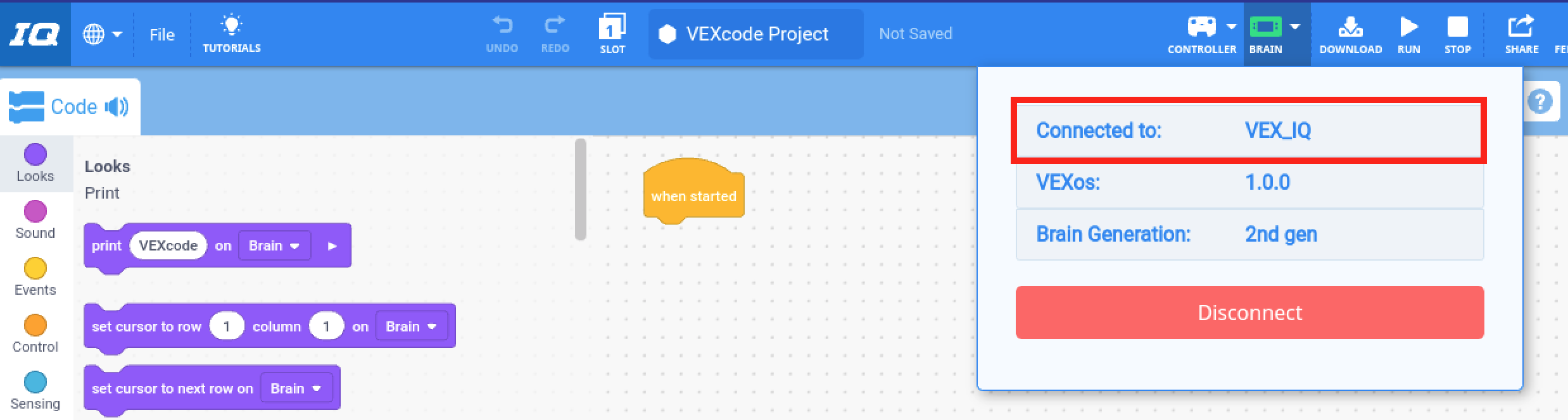

VEXcode IQ avec le menu déroulant Brain ouvert après la connexion d'un Brain. Le nom du cerveau est mis en évidence et sa génération est indiquée comme étant la 2e génération.

L'icône du cerveau deviendra verte pour indiquer qu'il est connecté. Si vous sélectionnez l'icône Cerveau, elle indiquera le nom du cerveau auquel il est connecté.

Pour déconnecter un cerveau VEX IQ du VEXcode IQ basé sur une application

VEXcode IQ avec le menu déroulant Cerveau ouvert. Un cerveau connecté apparaît dans le menu, et le bouton Déconnecter est mis en évidence.

Sélectionnez « Déconnecter » pour déconnecter votre cerveau IQ (2e génération) de VEXcode IQ.

Si vous rencontrez des problèmes de connexion

Si vous rencontrez toujours des difficultés pour connecter votre VEX IQ Brain à VEXcode IQ, cet article de la base de connaissances pour dépanner votre connexion Bluetooth sur Android.
Si vous ne parvenez pas à résoudre votre problème, veuillez contacter le support VEX.
