Un code couleur est une combinaison de 2 à 4 signatures de couleur précédemment configurées que le capteur de vision AI peut identifier. Pour pouvoir créer des codes couleur, vous devez d'abord disposer d'au moins 2 signatures de couleur configurées. Lisez Configuration des signatures de couleur dans VEXcode IQ pour apprendre comment configurer une signature de couleur.
Suivez les étapes ci-dessous pour apprendre à configurer les codes couleur dans l'utilitaire AI Vision.
Définissez les signatures de couleur souhaitées dans la fenêtre de configuration.

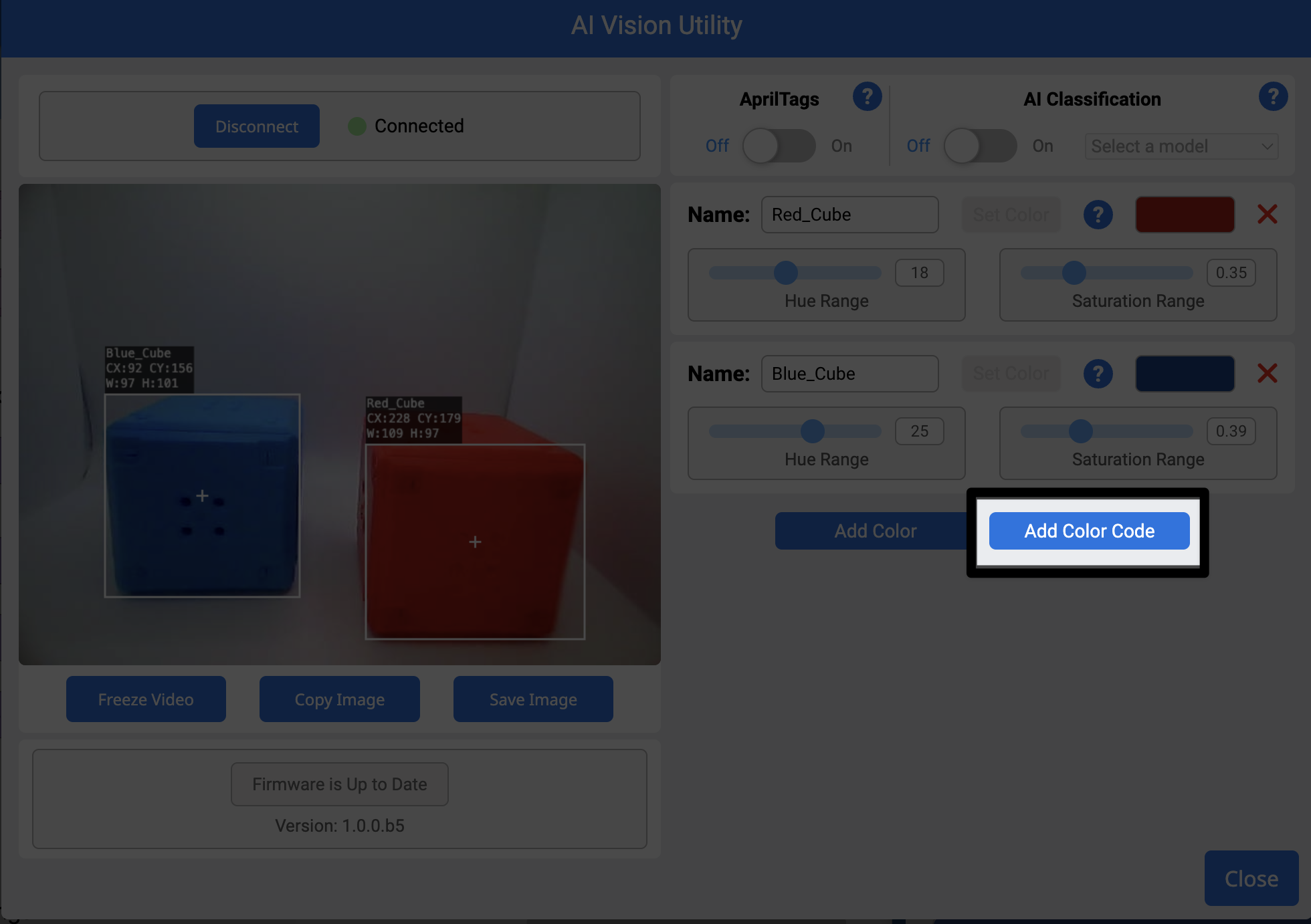

Le bouton « Ajouter un code couleur » deviendra disponible une fois que 2 signatures de couleur ou plus auront été configurées. SélectionnerAjouter un code couleur.
Par défaut, les deux premières signatures de couleur configurées seront définies dans le nouveau code couleur
Pour modifier les signatures de couleur incluses dans un code couleur, sélectionnez la ou les signatures de couleur que vous souhaitez modifier au sein du code couleur.

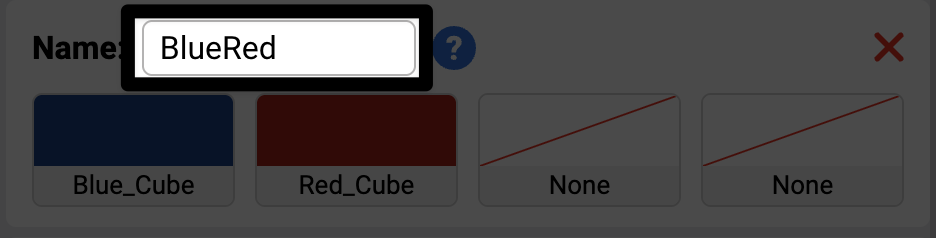

Renommez le code couleur en le sélectionnant dans la zone de texte Nom et en saisissant le nom.

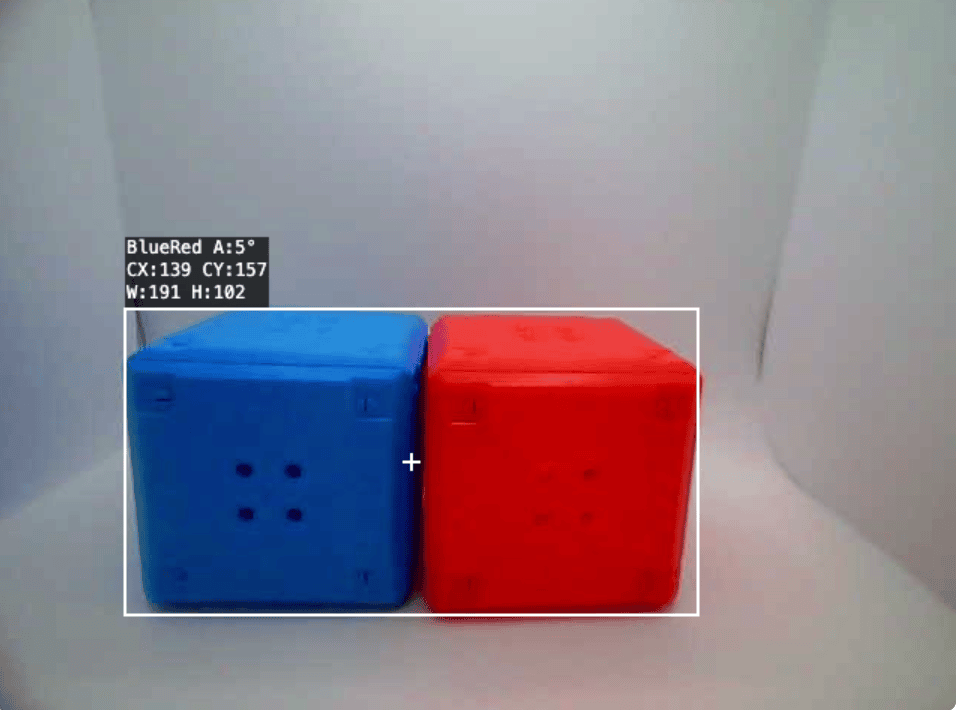

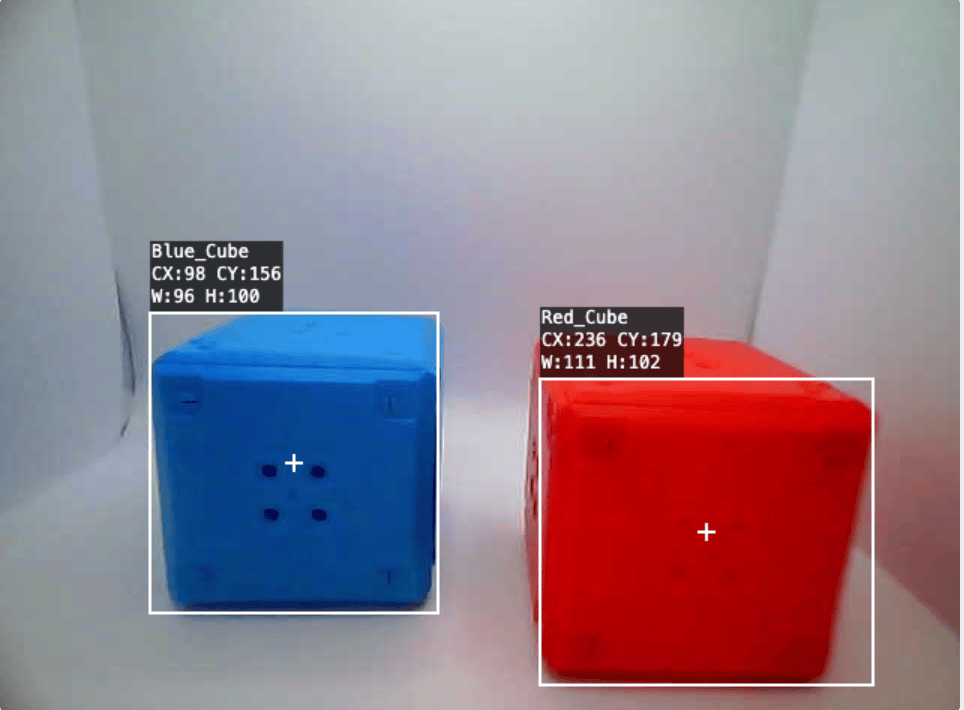

Lors de la détection d'un code couleur, assurez-vous que les couleurs sont étroitement alignées ; sinon, elles risquent d'être interprétées non pas comme un code couleur unifié, mais plutôt comme des signatures de couleur distinctes.

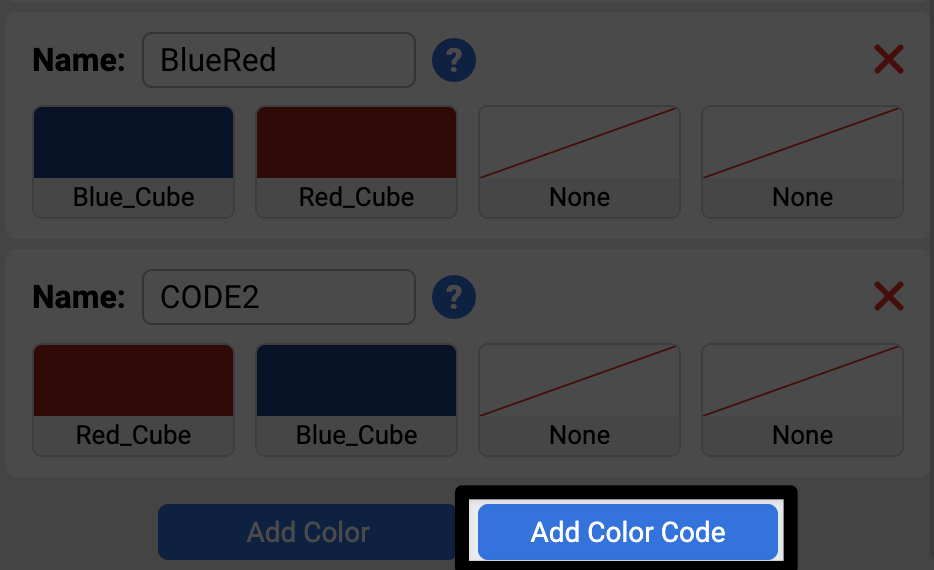

Des codes couleur supplémentaires peuvent être ajoutés en sélectionnantAjouter un code couleur.
Remarque : Si une signature de couleur est actuellement utilisée dans un code couleur, vous ne pourrez pas la supprimer tant qu’elle fait partie d’un code couleur existant.

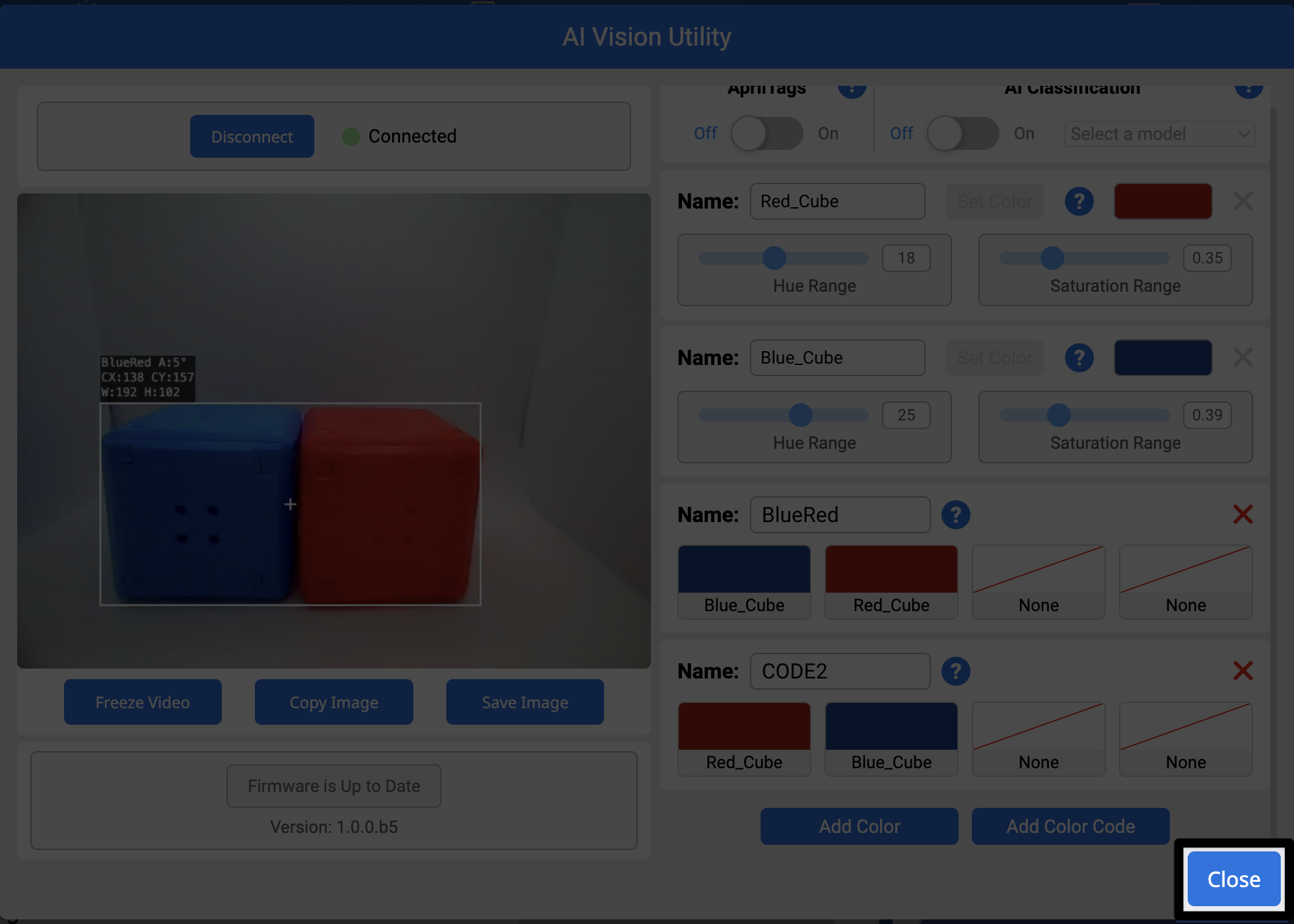

Une fois tous les codes de couleur souhaités définis, sélectionnez Fermer.

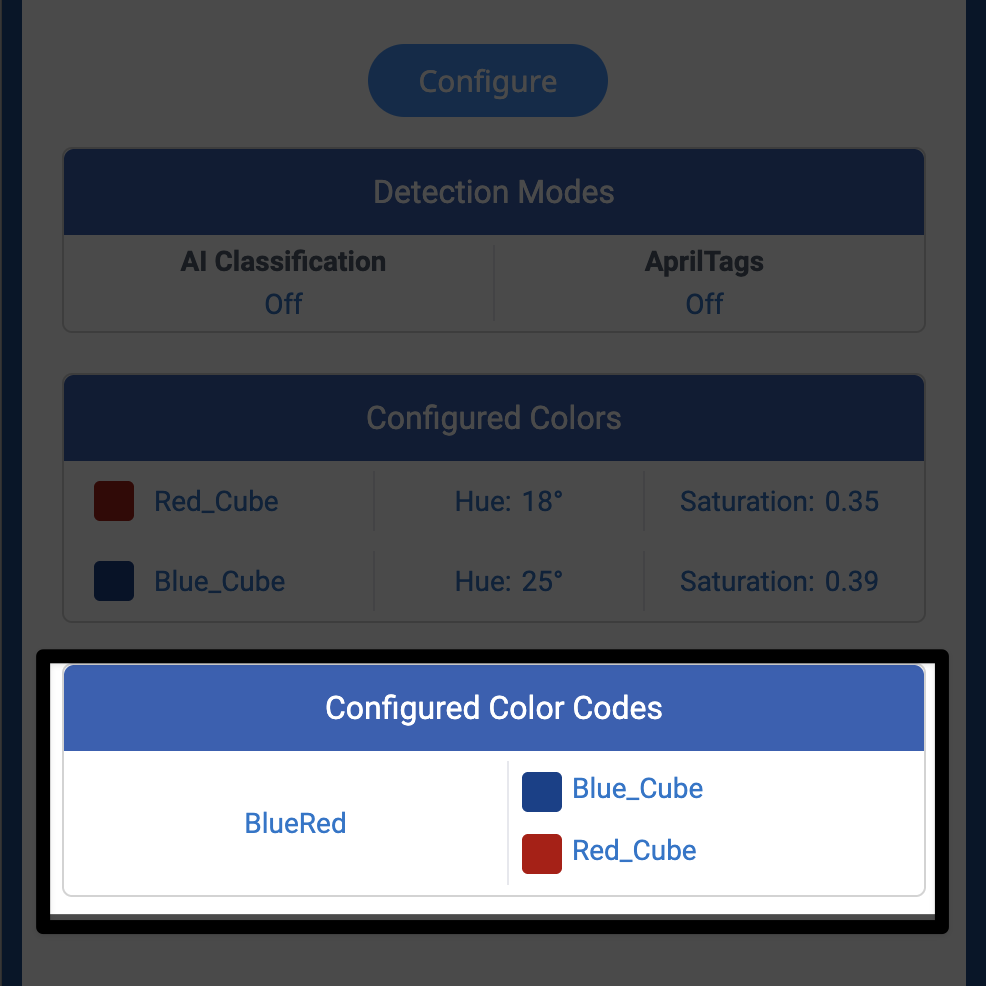

Tous les codes couleur configurés apparaîtront désormais dans la fenêtre IQ Devices.
