Téléchargement d'images personnalisées dans VEXcode AIR – Bibliothèque VEX

La télécommande pour drone VEX AIR permet d'utiliser jusqu'à dix images personnalisées dans un projet. Cet article vous expliquera comment et où télécharger et utiliser des images personnalisées dans VEXcode AIR.

Utilisation du panneau de configuration pour télécharger des images personnalisées

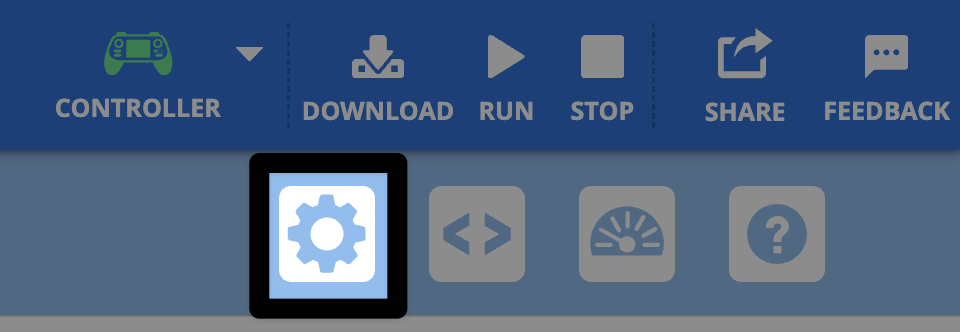

Capture d'écran en gros plan de la partie supérieure droite de la barre d'outils VEXcode AIR, mettant en évidence l'icône d'engrenage située sous une icône de contrôleur verte et le bouton de téléchargement.

Sélectionnez l’icône Gear pour ouvrir le Panneau de configuration.

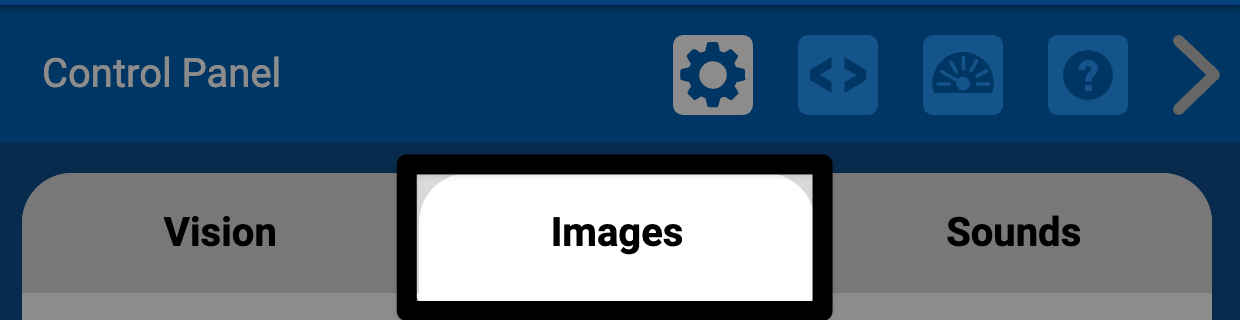

Fenêtre Vision Utility avec l'onglet Images sélectionné.

Sélectionnez l'onglet Images pour afficher les images précédemment téléchargées ou charger des images personnalisées.

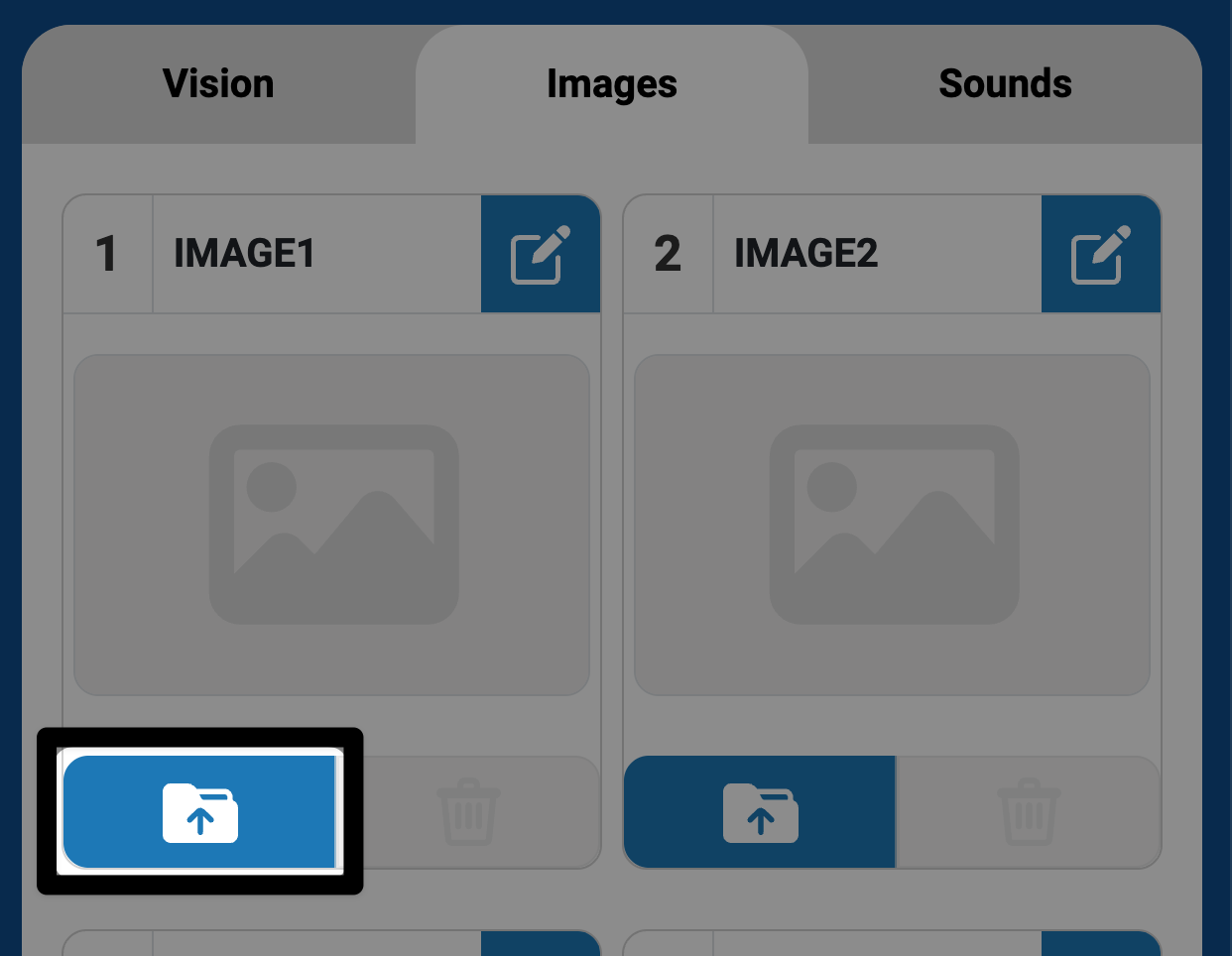

Onglet Images. L'emplacement 1 présente l'icône du dossier de téléchargement mise en évidence, indiquant qu'il est prêt à recevoir une image.

Sélectionnez l'icône Télécharger sur l'emplacement Image que vous souhaitez utiliser.

Boîte de dialogue de téléchargement d'image affichant un seul bouton Télécharger une image personnalisée au centre de l'écran, avec les options Annuler et Sélectionner un fichier grisées

La fenêtre Image Selector apparaîtra. Sélectionnez le bouton Télécharger une image personnalisée pour ouvrir une boîte de dialogue sur votre appareil. Choisissez n'importe quel fichier .png dont la taille est inférieure à 10 Mo.

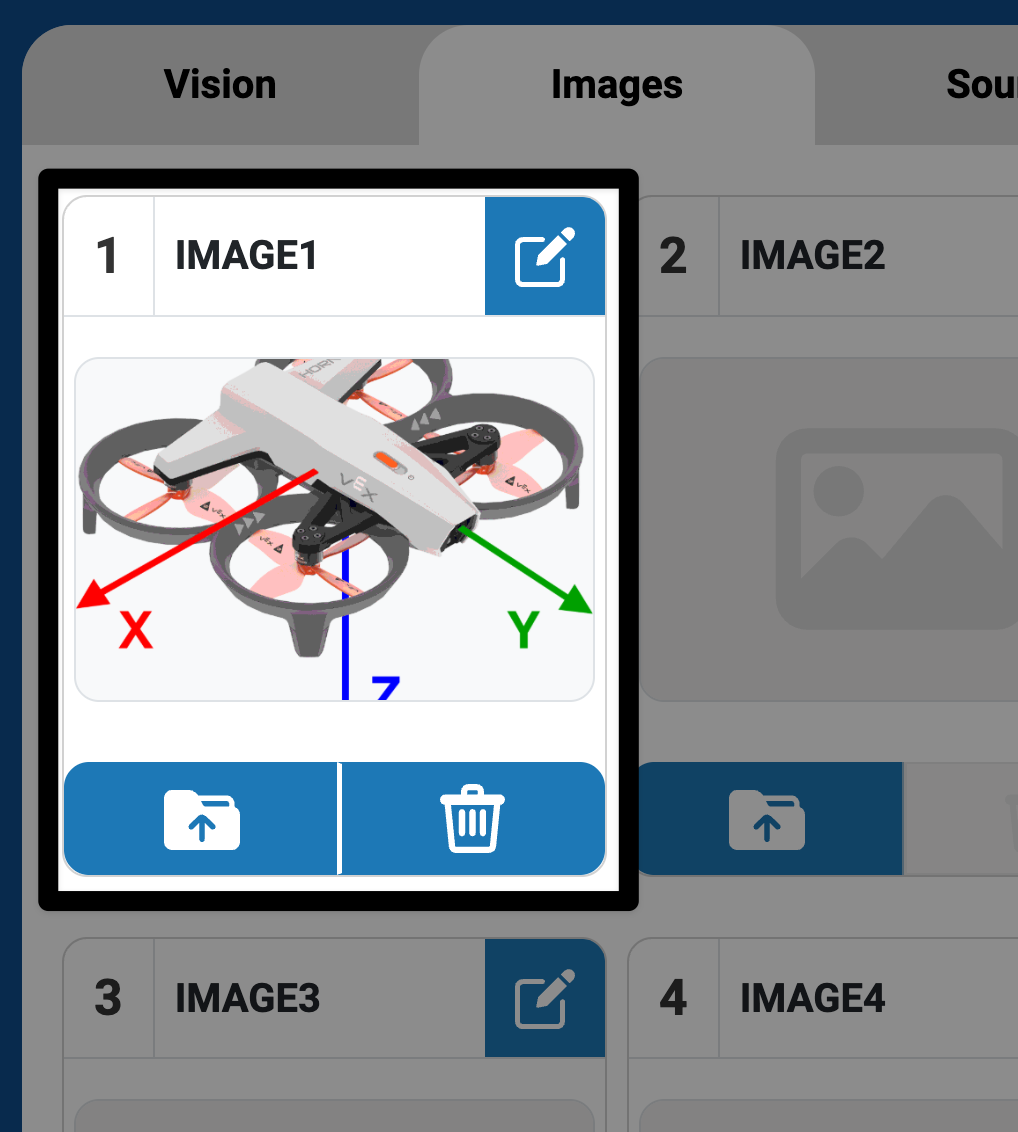

Onglet Images avec l'image chargée en prévisualisation à l'emplacement Image 1.

Une fois l'image sélectionnée, elle apparaîtra dans le Panneau de configuration dans l'emplacement choisi. Par défaut, les images seront nommées IMAGE1 , le numéro correspondant à l'emplacement dans lequel l'image est téléchargée.

Pour plus d'informations sur l'utilisation d'une image personnalisée dans un projet, reportez-vous à la référence de l'API VEXcode pour blocs ou Python.

Renommer un fichier image

Tout fichier image peut être renommé dans le Panneau de configuration.

L'icône en forme de crayon située à droite de l'image téléchargée et au-dessus de l'icône de la corbeille est mise en évidence.

Sélectionnez l'icône modifier à droite du nom de l'image actuelle.

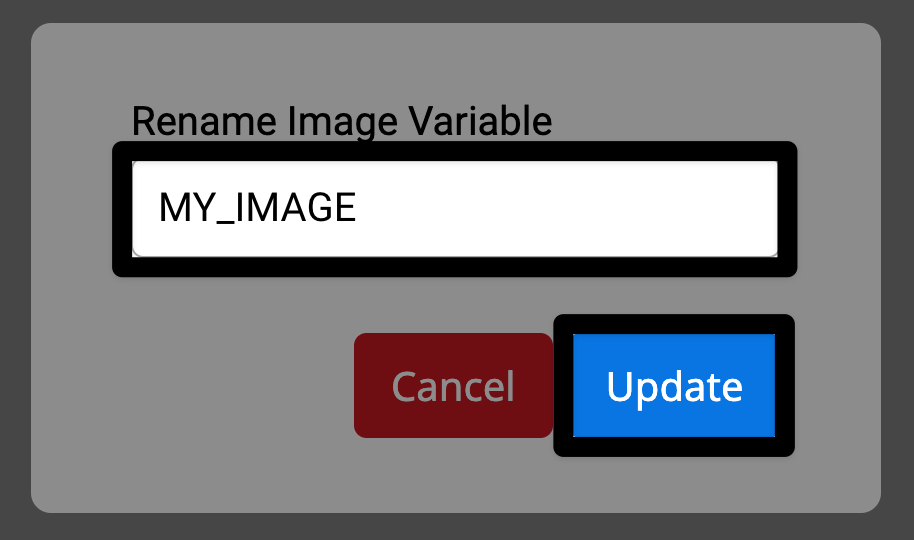

Fenêtre affichant l'image renommée « Mon image underscore ». Un point important à noter est le bouton de mise à jour situé en bas à droite.

Une fenêtre apparaîtra. Saisissez le nouveau nom du fichier image dans la zone de texte, puis sélectionnez Mise à jour.

Les noms d'images ne peuvent contenir que 14 caractères maximum et ne peuvent pas commencer par un chiffre ni inclure d'espaces.

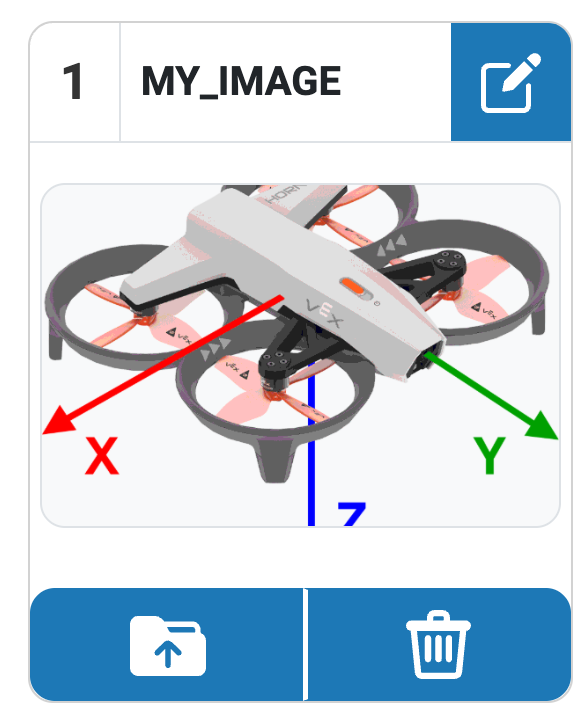

Onglet Image affichant l'image téléchargée sous le nom « mon image underscore ».

Le nom de l'image mise à jour apparaîtra désormais dans le panneau de configuration.

Cette mise à jour apparaîtra également dans la liste déroulante des paramètres du bloc Afficher le fichier image ou dans la saisie semi-automatique de la commande Python, selon votre méthode de codage.

Suppression d'une image personnalisée

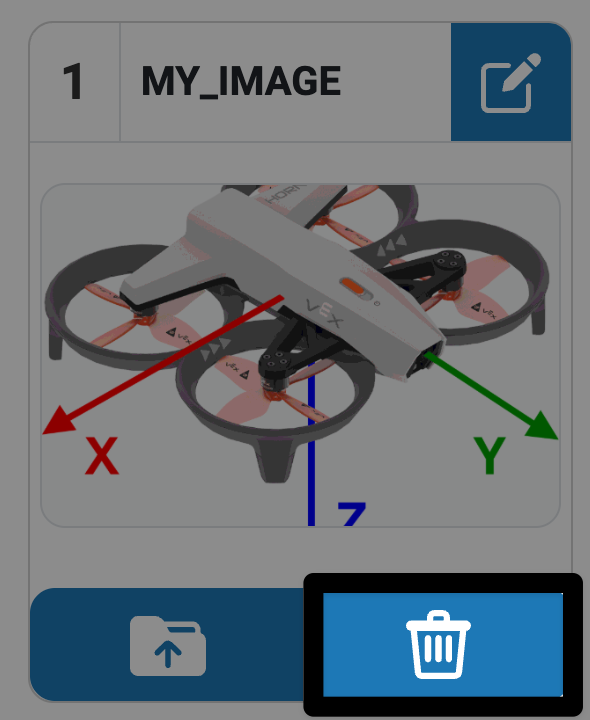

Icône de corbeille sous l'image dans l'emplacement un mis en évidence.

Pour supprimer une image du Panneau de configuration, sélectionnez l’icône Corbeille .

En bas de l'onglet Images dans VEXcode, le bouton « Supprimer toutes les images » est mis en surbrillance.

Pour supprimer toutes les images, sélectionnez l'optionSupprimer toutes les imagesen bas de l'onglet Images.
