Pour commencer à programmer le drone VEX AIR, vous devrez d'abord connecter le contrôleur de drone VEX AIR associé à VEXcode AIR. Vous trouverez ci-dessous les étapes à suivre pour connecter le contrôleur via une connexion USB-C.

Pour plus d'informations sur le jumelage de votre télécommande avec le drone, cliquez ici.

Allumez le contrôleur en appuyant sur le bouton Power et en le maintenant enfoncé jusqu'à ce que le voyant LED commence à clignoter en blanc, puis relâchez-le. Cette animation montre ce processus.

La manette se trouve à gauche, le bouton d'alimentation est allumé et le câble USB est connecté au port USB-C. À droite, l'extrémité USB-A du câble est connectée à un ordinateur.

Utilisez un câble USB-C pour connecter la télécommande du drone VEX AIR à un ordinateur.

Connexion à VEXcode AIR basé sur le Web

Pour accéder à VEXcode AIR sur le Web, rendez-vous sur codeair.vex.com dans un navigateur Chrome.

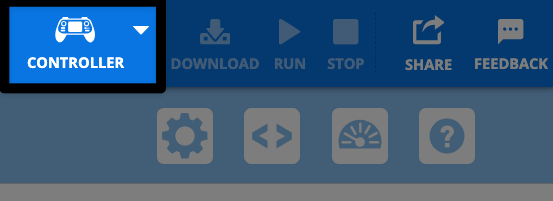

Sélectionnez l'icône Controller dans le coin supérieur droit.

Une fenêtre d'état de la connexion indiquant qu'aucune manette n'est connectée, avec un bouton « Connecter via USB » mis en évidence en bas.

Sélectionnez Connecter via USB dans le menu.

macOS/Chromebook

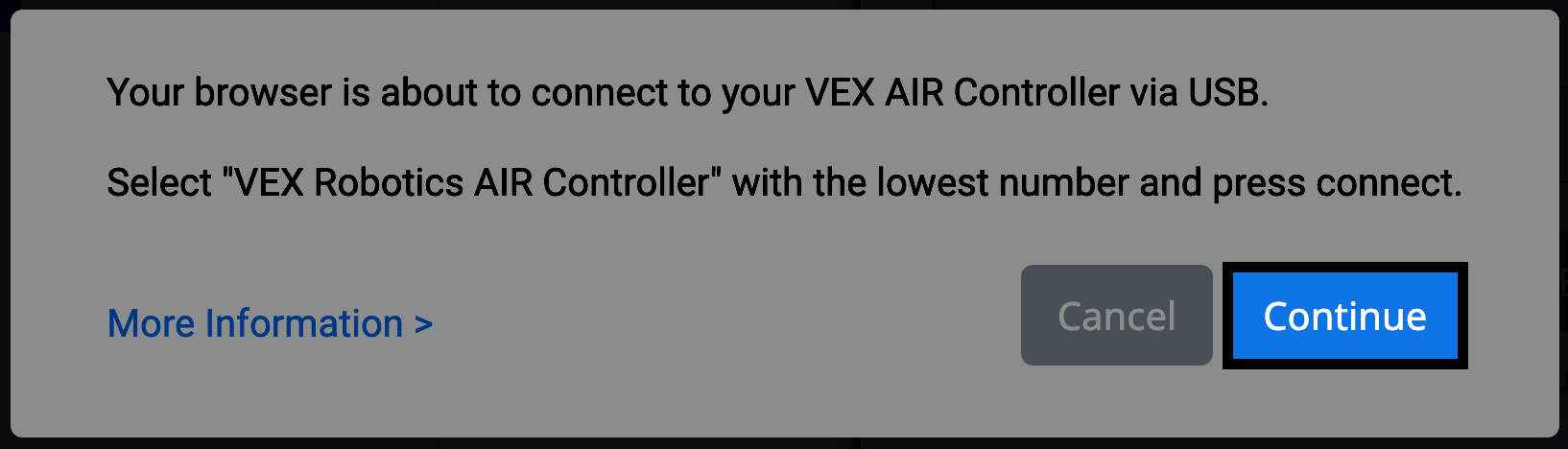

Une boîte de dialogue invitant l'utilisateur à se connecter à un contrôleur VEX AIR via USB, avec les boutons Annuler et Continuer mis en évidence.

Windows

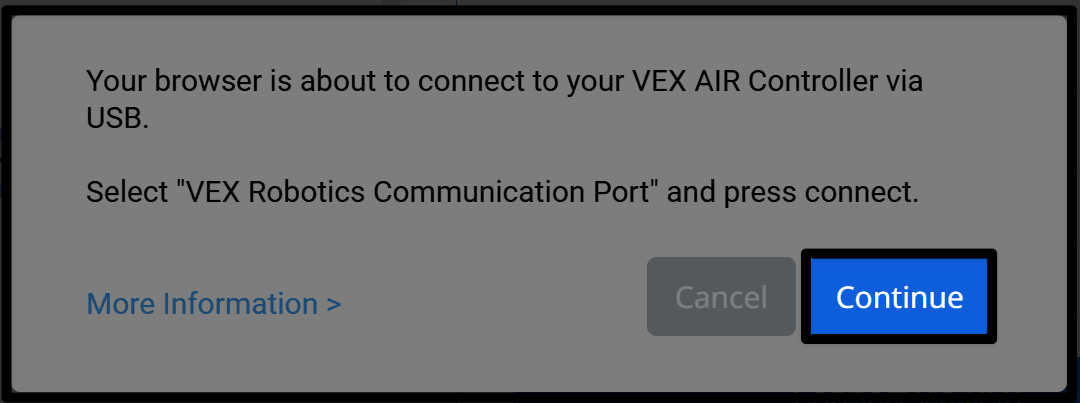

L'invite de connexion Windows affiche "Votre navigateur est sur le point de se connecter à votre contrôleur VEX AIR via USB. Sélectionnez « Port de communication VEX Robotics » et appuyez sur « Connecter ». Le bouton Continuer, situé dans le coin inférieur droit, est mis en surbrillance.

Sélectionnez chaque image ci-dessus pour l'agrandir.

Une invite apparaîtra en fonction de votre appareil. Sélectionnez Continuer.

macOS/Chromebook

Une boîte de dialogue de codeair.vex.com demande la connexion à un port série, avec une option de contrôleur VEX Robotics AIR mise en évidence (celle avec le numéro d'identification le plus bas) et les boutons Annuler et Connecter en dessous.

Windows

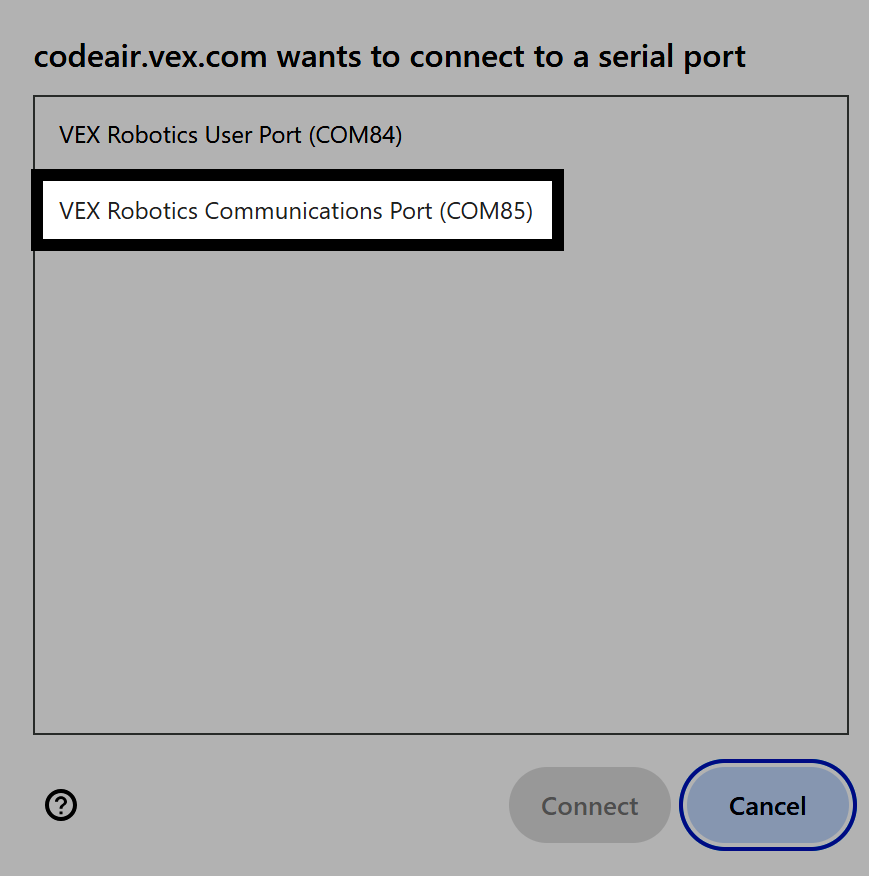

Fenêtre de sélection du port série affichant le port de communication COM85 de VEX Robotics en surbrillance.

Sélectionnez chaque image ci-dessus pour l'agrandir.

macOS/Chromebook : Sélectionnez le robot avec les numéros d'identification plus bas de la liste.
Windows : Sélectionnez l'option avec Port de communication.

macOS/Chromebook

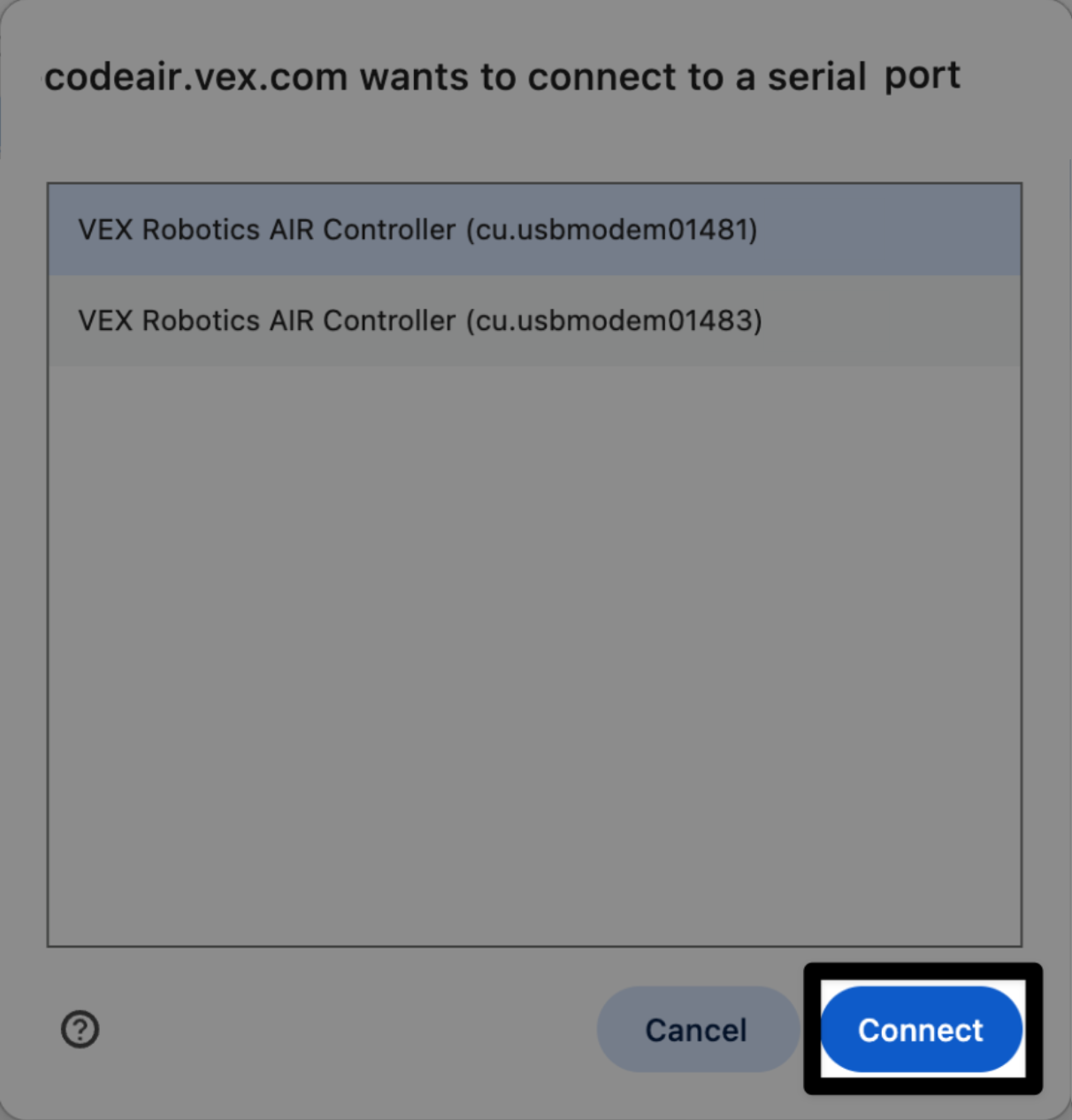

Une boîte de dialogue de codeair.vex.com demande la connexion à un port série, avec un contrôleur VEX Robotics AIR sélectionné et le bouton Connecter mis en surbrillance.

Windows

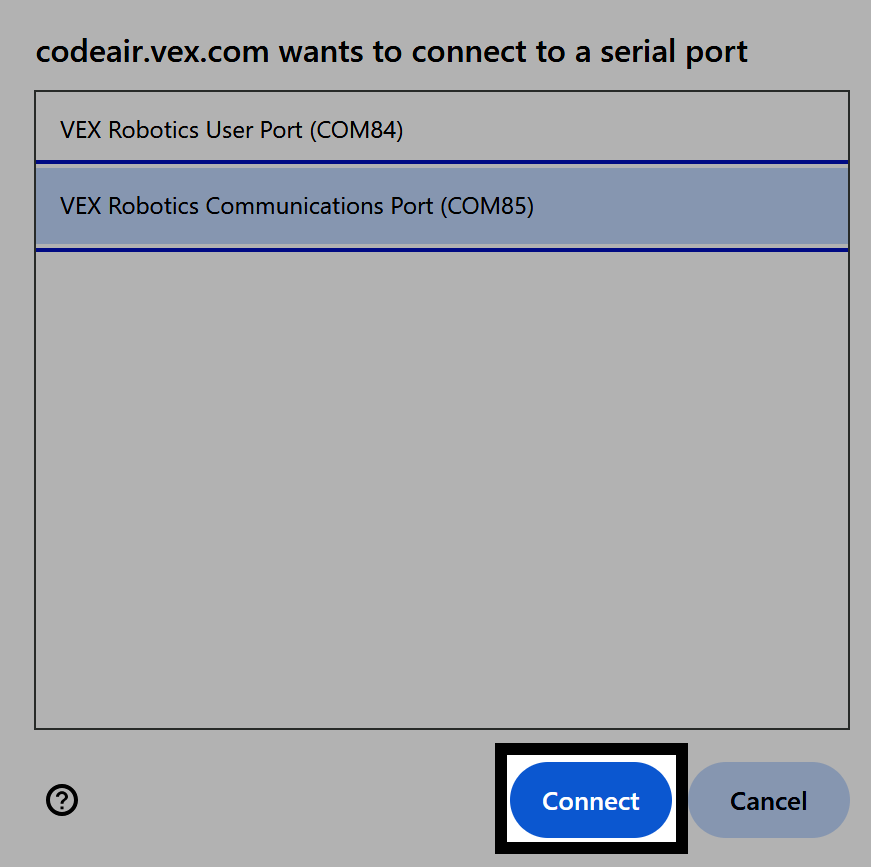

Fenêtre de sélection du port série avec le port de communication VEX Robotics COM85 sélectionné et le bouton Connect mis en surbrillance.

Sélectionnez chaque image ci-dessus pour l'agrandir.

Sélectionnez Connecter une fois votre choix mis en surbrillance.

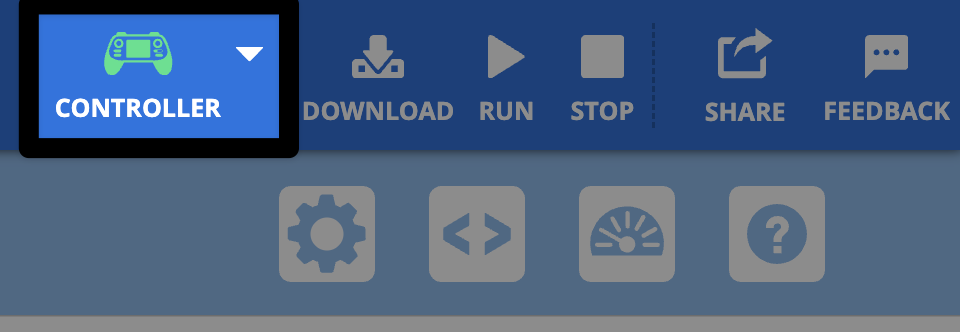

Capture d'écran en gros plan du coin supérieur droit de la barre d'outils VEXcode AIR, mettant en évidence une icône de manette verte à gauche du bouton de téléchargement.

L'icône de la manette située dans le coin supérieur droit de VEXcode AIR apparaîtra désormais en vert.

Connexion à l'application VEXcode AIR

Capture d'écran en gros plan du coin supérieur droit de la barre d'outils VEXcode AIR, mettant en évidence une icône de manette verte à gauche du bouton de téléchargement.

Une fois le contrôleur connecté à l'ordinateur et VEXcode AIR ouvert, le contrôleur se connectera automatiquement. L'icône Controller située dans le coin supérieur droit de VEXcode AIR apparaîtra en vert.
