Utilisation de la règle de pièces imprimable VEX IQ – Bibliothèque VEX

Qu'il s'agisse d'organiser des pièces, de suivre un ensemble d'instructions de construction ou de créer une conception personnalisée, l'identification correcte d'une pièce peut être cruciale pour votre réussite.

La règle de pièces VEX IQ est un outil pratique pour aider à identifier les pièces.

Télécharger la règle imprimable VEX IQ (lettre américaine) >

Télécharger la règle VEX IQ imprimable (International A4) >

Note: lors de l'impression du .pdf, assurez-vous de définir une échelle de 100 %.

Utilisation de la règle pour identifier les pièces

La règle de pièces VEX IQ peut être utilisée pour identifier les pièces tout en organisant les pièces ou en suivant un ensemble d'instructions de construction. L'échelle de la règle est de 1:1, les pièces peuvent donc simplement être placées sur la règle.

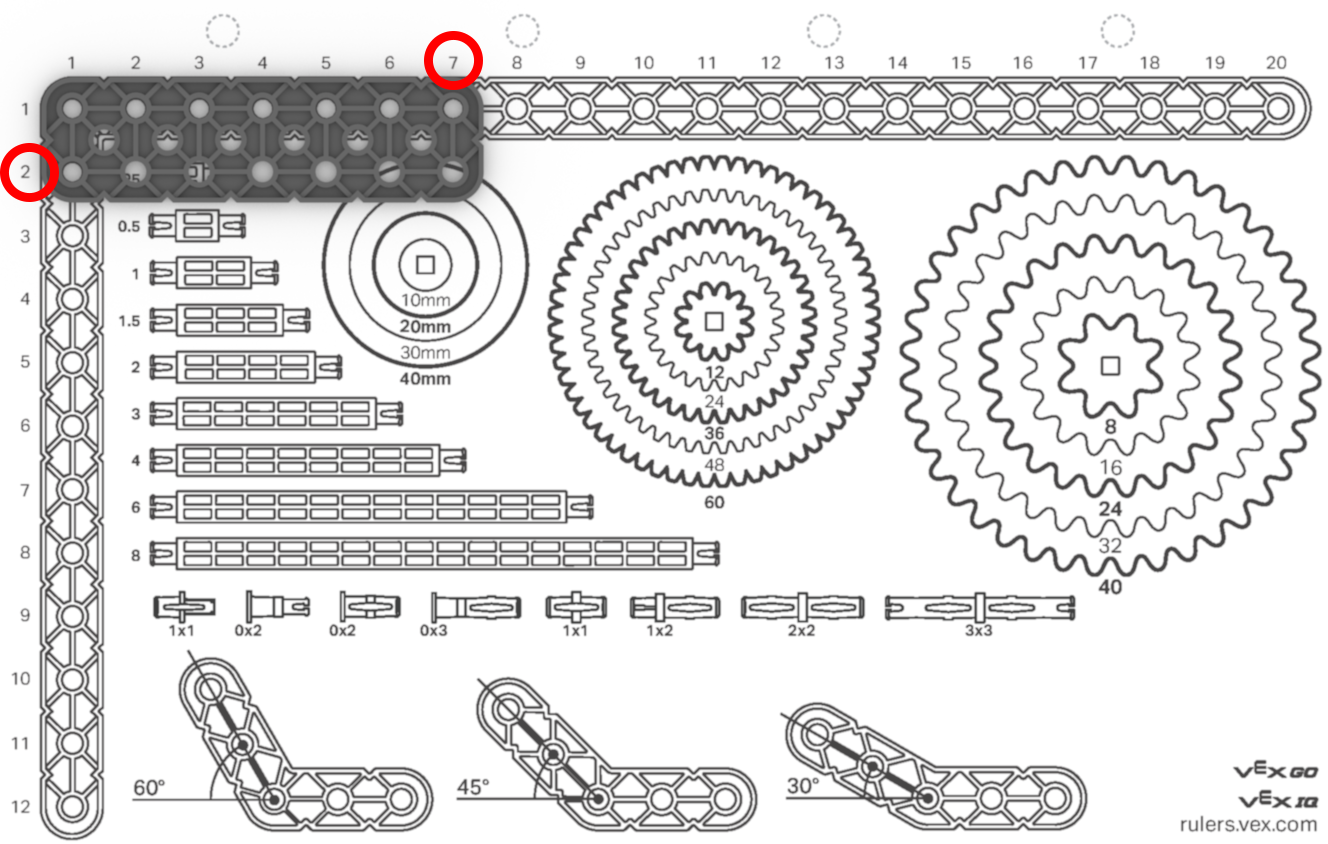

Poutre VEX IQ 2x7 pour mesurer la longueur des pièces avec la règle imprimable

Mesure des poutres et des plaques. L'exemple illustré est une poutre 2x7.

2 indique une largeur de 2 unités de pas.
7 indique une longueur de 7 unités de pas.

Entretoise à 4 pas pour identifier et mesurer le composant VEX IQ avec la règle imprimable

Mesurer les impasses. L'exemple présenté est une impasse 4x.

Poulie de 30 mm avec dimensions indiquées pour la mesure des pièces VEX IQ

Poulies de mesure. L'exemple présenté est une poulie de 30 mm.

Engrenage VEX IQ à 12 dents pour comparaison de taille avec la règle des pièces imprimables

Mesurer les engrenages. L'exemple présenté est un engrenage à 12 dents.

Pignon VEX IQ à 16 dents pour l'identification des dimensions avec la règle de pièces imprimable

Pignons de mesure. L'exemple présenté est un pignon à 16 dents.

Broche VEX IQ 1x1 pour mesurer et identifier la pièce avec la règle imprimable

Épingles à mesurer. L'exemple présenté est une broche 1x1.

Poutre à angle de 30 degrés avec une légende expliquant comment la mesurer à l'aide de la règle de pièces VEX IQ imprimable

Mesurez les poutres spécialisées. L'exemple illustré est un faisceau d'angle de 30°.

Utilisation de la règle lors de l'assemblage d'un robot

La règle VEX Plastic Parts peut également être utilisée comme outil de mesure pour mesurer des pièces et des distances. Cela peut être très utile lors de la conception et de l’assemblage d’un robot personnalisé qui ne dispose pas d’instructions spécifiques concernant la sélection des pièces.

Truc et astuce: Le .pdf de la règle pour pièces en plastique VEX peut être imprimé sur un transparent en plastique transparent. Cela permettra de superposer la règle sur le robot et des mesures pourront être effectuées en mesurant à travers la règle.

Voici quelques exemples d'utilisation de la règle lors de l'assemblage d'un robot personnalisé.

Règle imprimable pour les pièces VEX IQ avec un châssis de robot partiellement construit superposé à la règle, montrant comment le mesurer en marquant l'intérieur des poutres à gauche et à droite du châssis.

Mesure de la distance entre les poutres sur un châssis de robot. Cet exemple montre la distance entre les poutres sur le châssis du robot mesurant 11 pas ou 5,5 pouces.

Mesure d'un arbre à pas de 8 pouces avec la règle de pièces imprimable VEX IQ

Utiliser le pas pour mesurer la longueur d'un arbre. Cet exemple montre un arbre à 8 pas.

Règle imprimable pour pièces VEX IQ mesurant un arbre de 4 pouces

Utiliser des pouces/millimètres pour mesurer la longueur d’un arbre. Cet exemple montre un arbre de 4" (4 pouces/102 millimètres).

Maillon de chaîne VEX IQ pour référence de taille avec la règle des pièces imprimables

Mesurer le nombre de maillons de chaîne dans un système chaîne/pignon.
