Qu'il s'agisse d'organiser des pièces, de suivre un ensemble d'instructions de construction ou de créer une conception personnalisée, l'identification correcte d'une pièce peut être cruciale pour votre réussite.

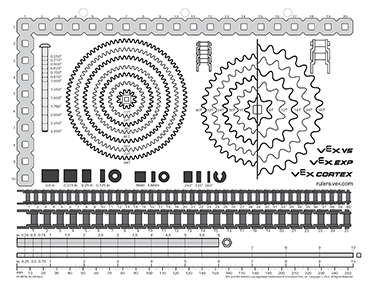

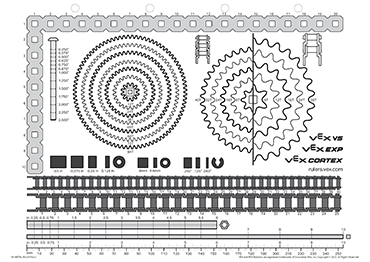

La règle pour pièces métalliques VEX est un outil pratique pour aider à identifier les pièces.
Note: lors de l'impression du .pdf, assurez-vous de définir une échelle de 100 %.
Utilisation de la règle pour identifier les pièces
La règle de pièces métalliques VEX peut être utilisée pour identifier les pièces tout en organisant les pièces ou en suivant un ensemble d'instructions de construction. L'échelle de la règle est de 1:1, les pièces peuvent donc simplement être placées sur la règle.

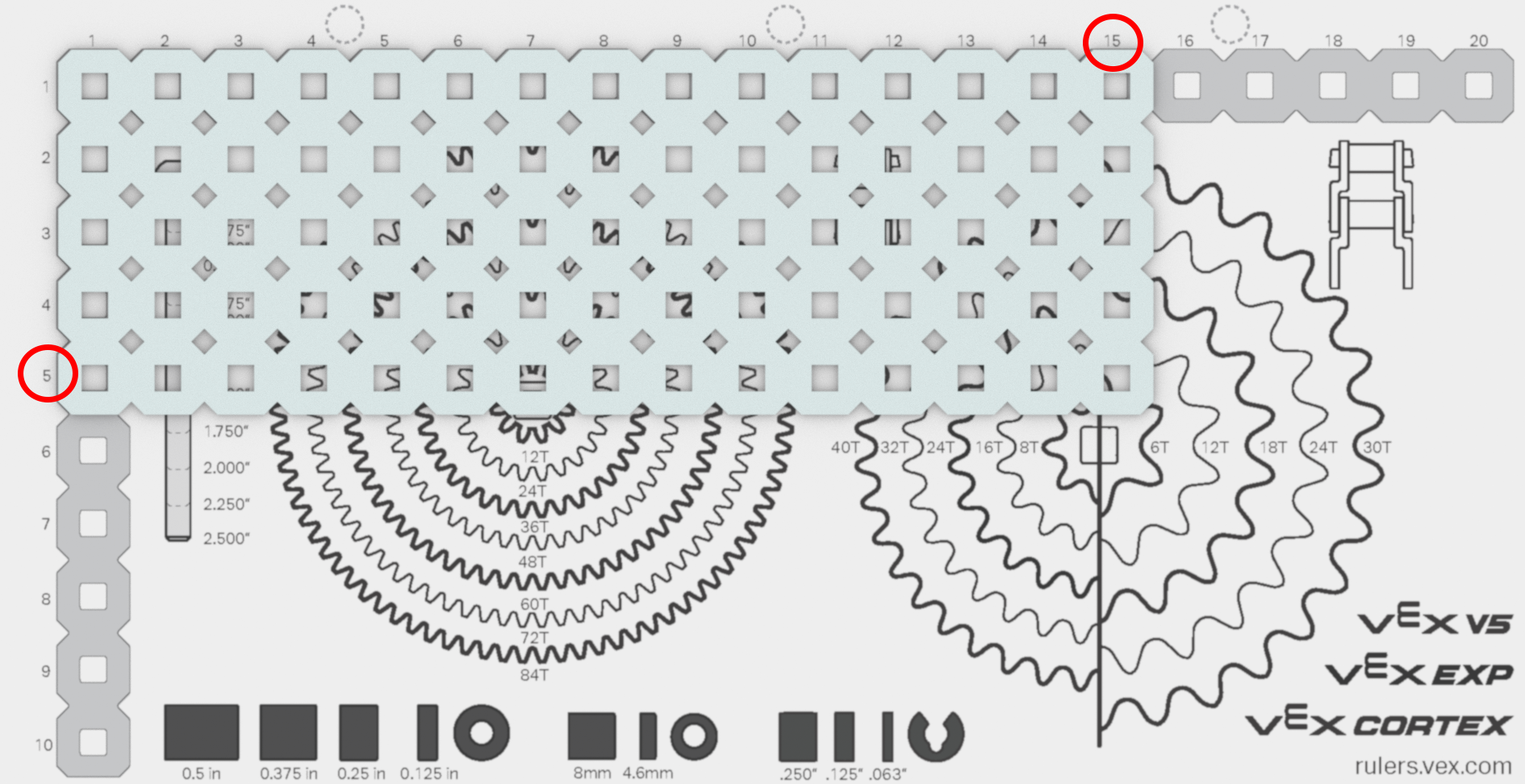

Mesurer le métal structurel. L’exemple présenté est une plaque 5x15.
- 5 indique une largeur de 5 unités de pas.
- 15 indique une longueur de 15 unités de pas.

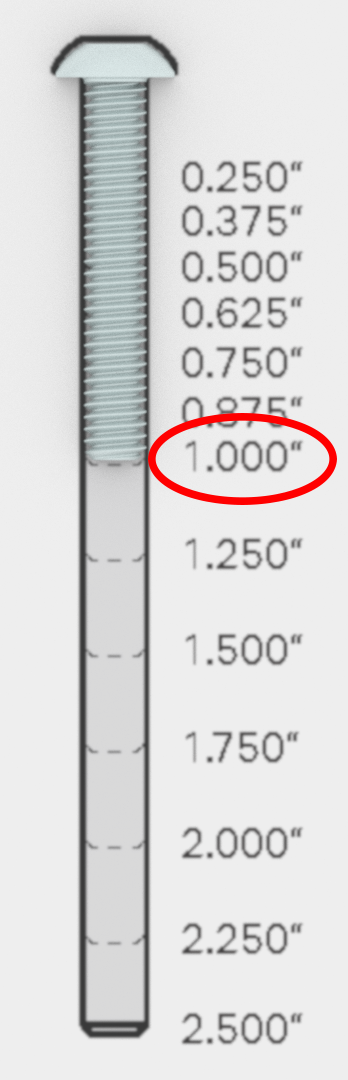

Vis de mesure. L'exemple illustré est une vis étoile n° 8-32 de 1,0 pouce.

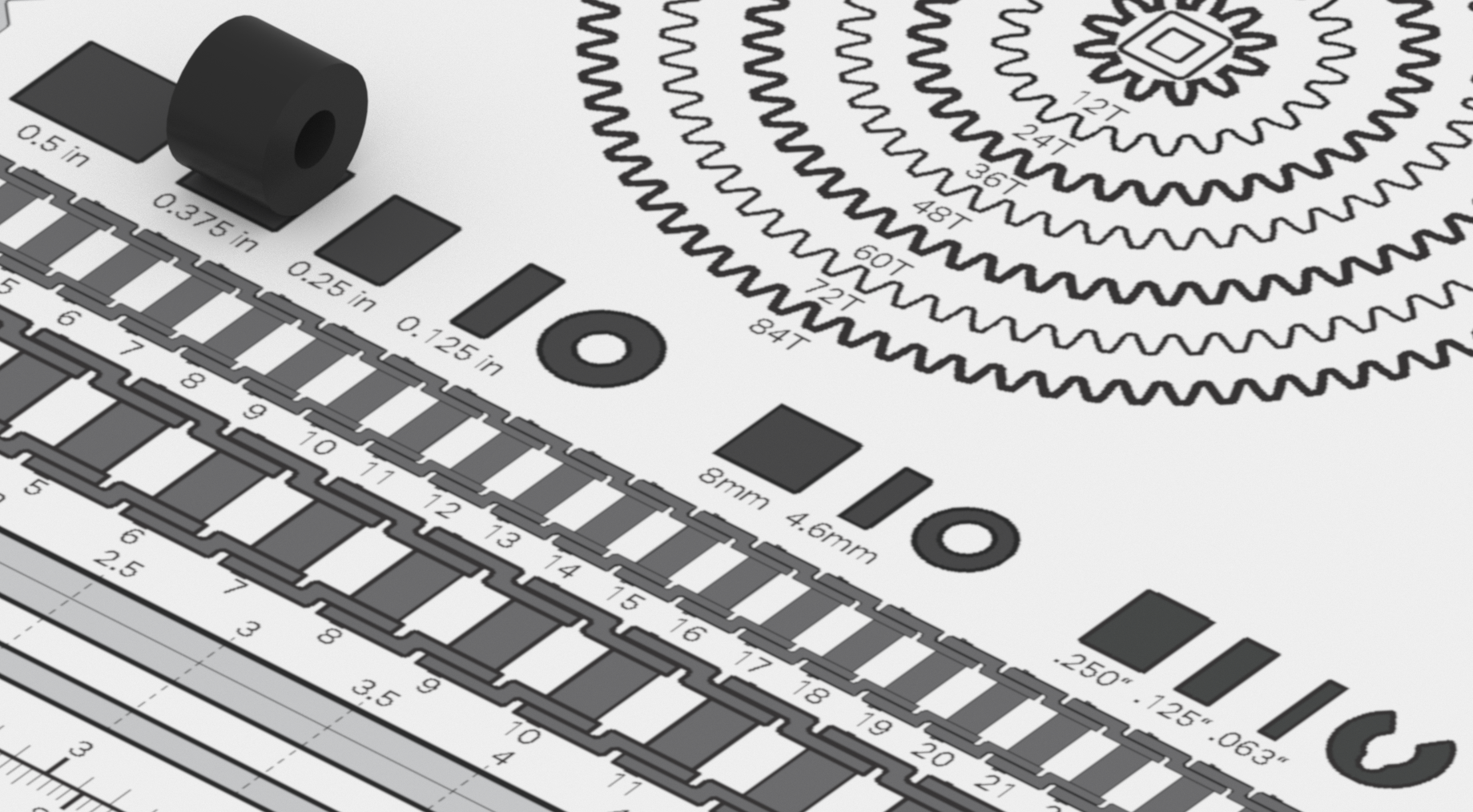

Mesurer les entretoises. L'exemple illustré est une entretoise de 0,375 pouce.

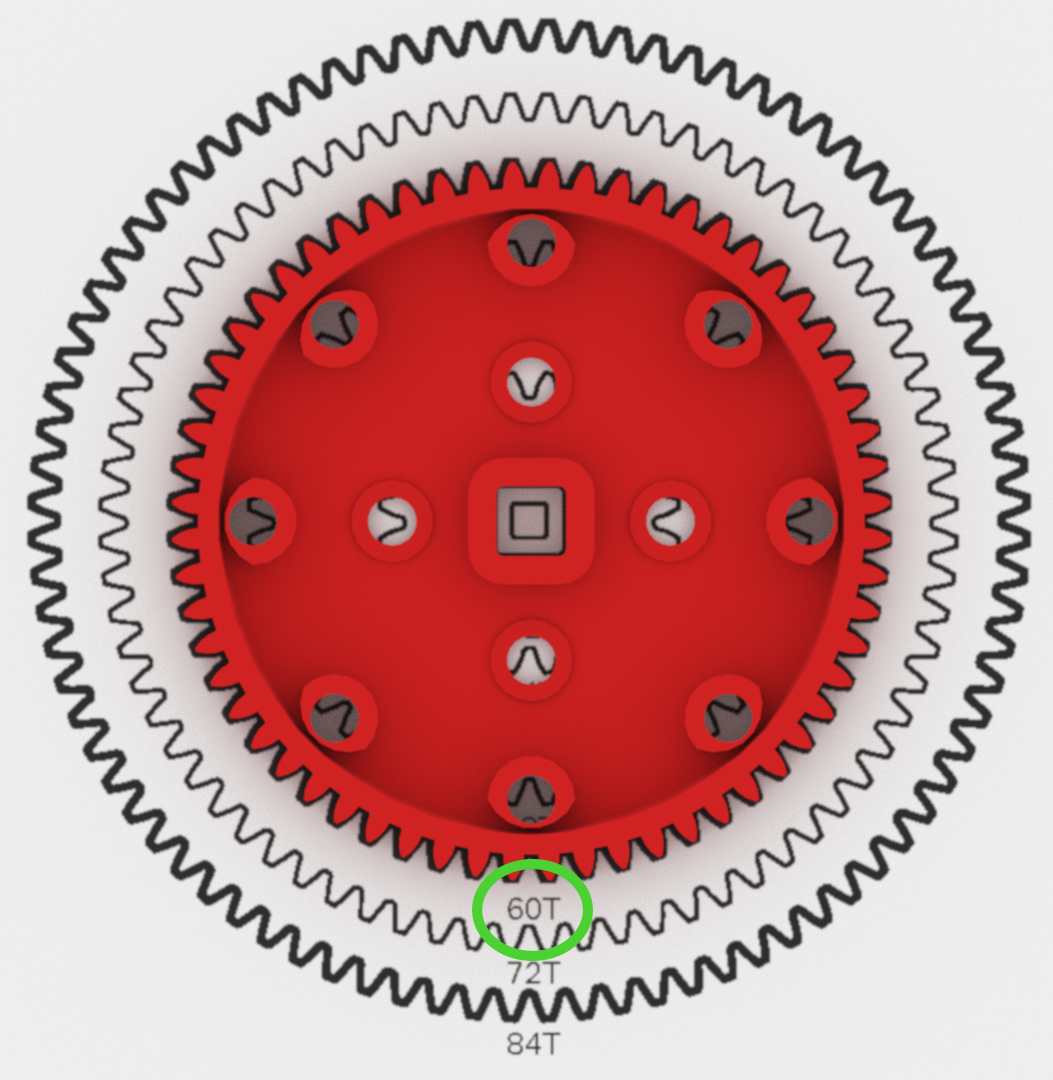

Mesurer les engrenages. L'exemple présenté est un engrenage à 60 dents.

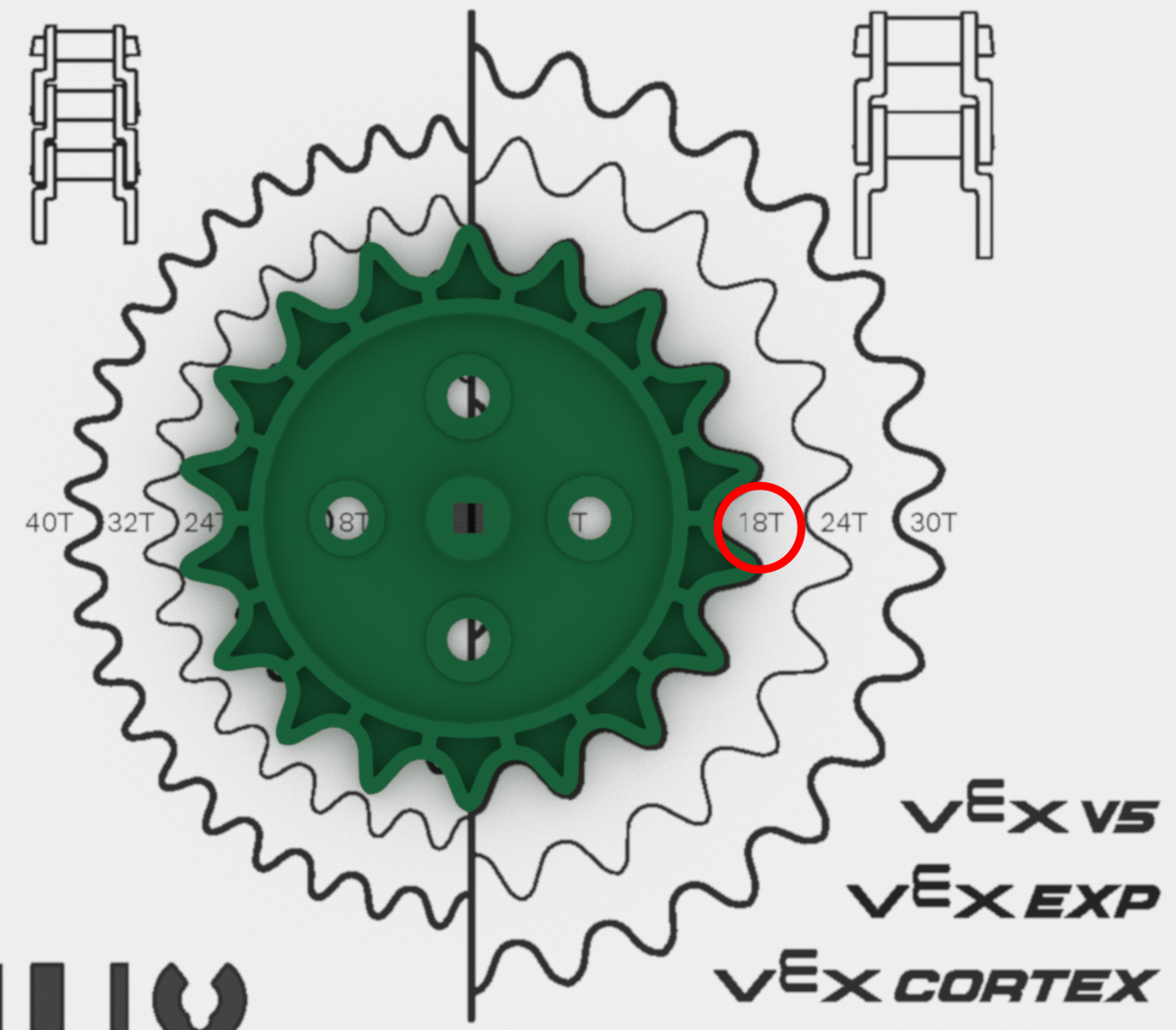

Pignons de mesure. L'exemple présenté est un pignon à 18 dents.

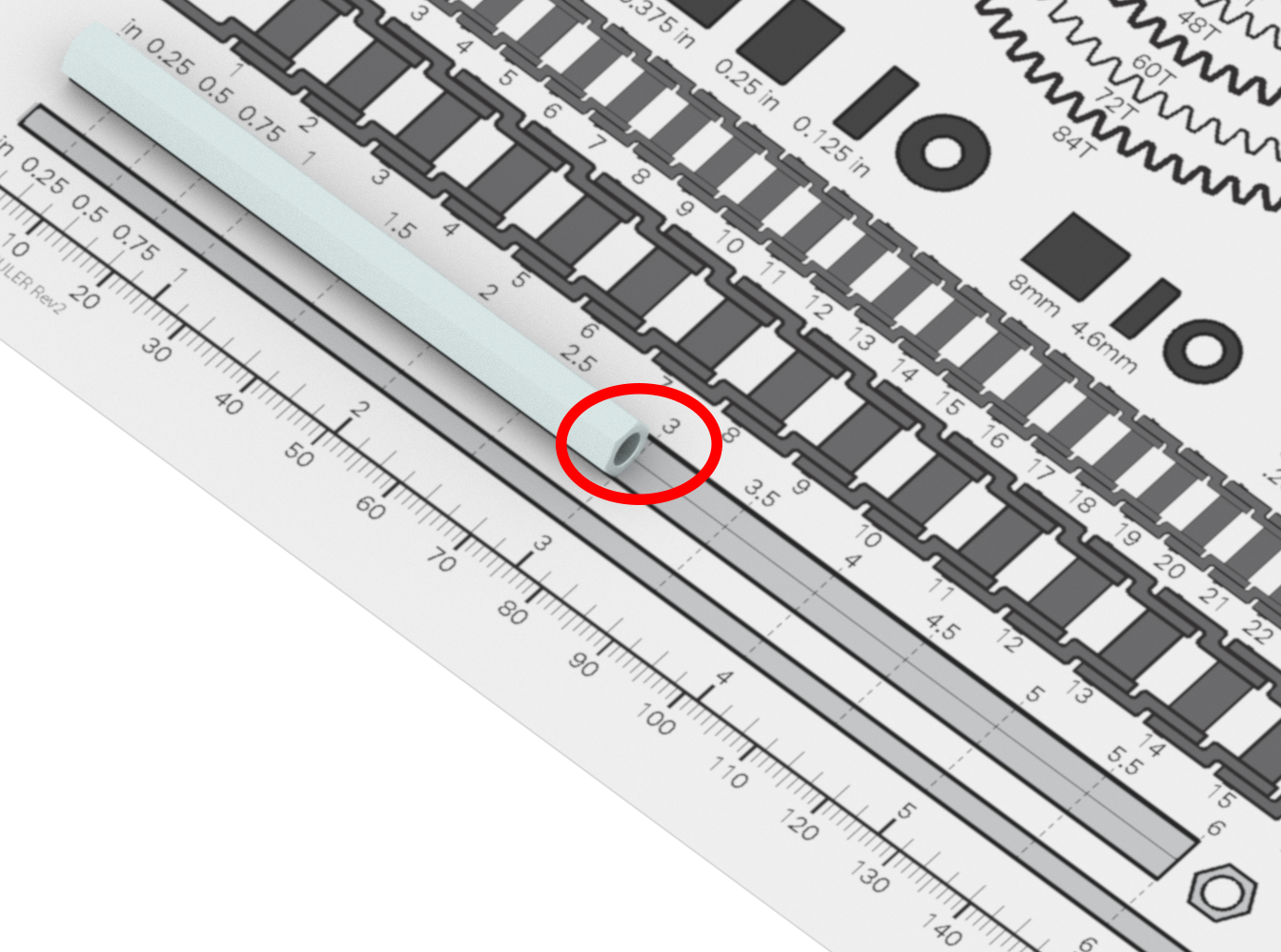

Mesurer les impasses. L'exemple illustré est une entretoise de 3 pouces.

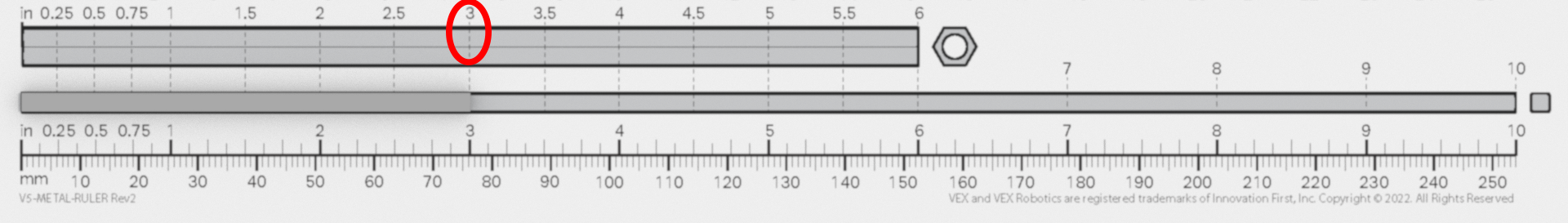

Mesurez les arbres. L'exemple illustré est un arbre de 3 pouces.
Utilisation de la règle lors de l'assemblage d'un robot
La règle VEX Metal Parts peut également être utilisée comme outil de mesure pour mesurer des pièces et des distances. Cela peut être très utile lors de la conception et de l’assemblage d’un robot personnalisé qui ne dispose pas d’instructions spécifiques concernant la sélection des pièces.
Truc et astuce: Le .pdf de la règle pour pièces métalliques VEX peut être imprimé sur un transparent en plastique transparent. Cela permettra de superposer la règle sur le robot et des mesures pourront être effectuées en mesurant à travers la règle.
Voici quelques exemples d'utilisation de la règle lors de l'assemblage d'un robot personnalisé.

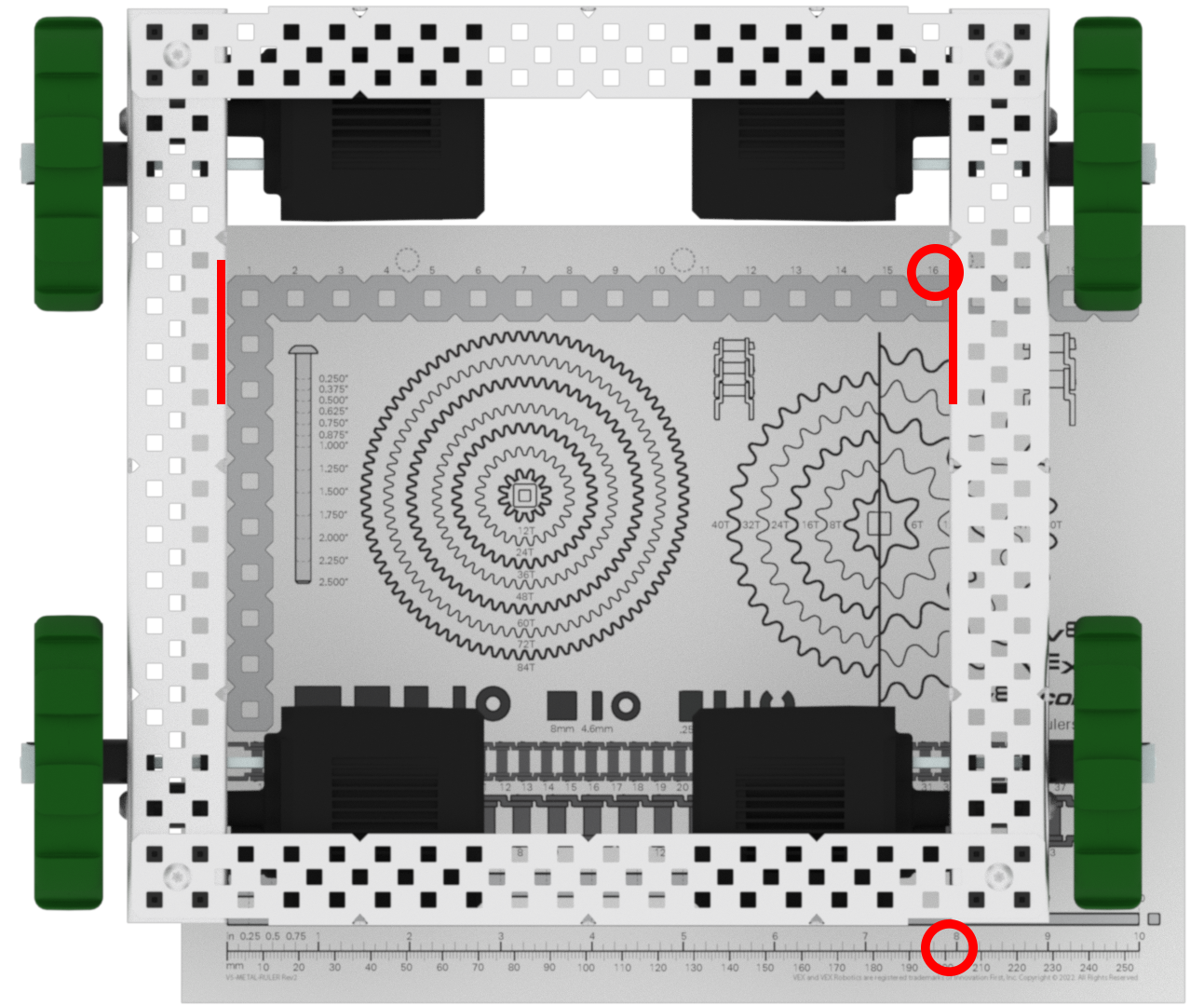

Mesure de la distance entre les canaux C sur un châssis de robot. Cet exemple montre les canaux C sur le châssis du robot mesurant 16 pas ou 8 pouces.

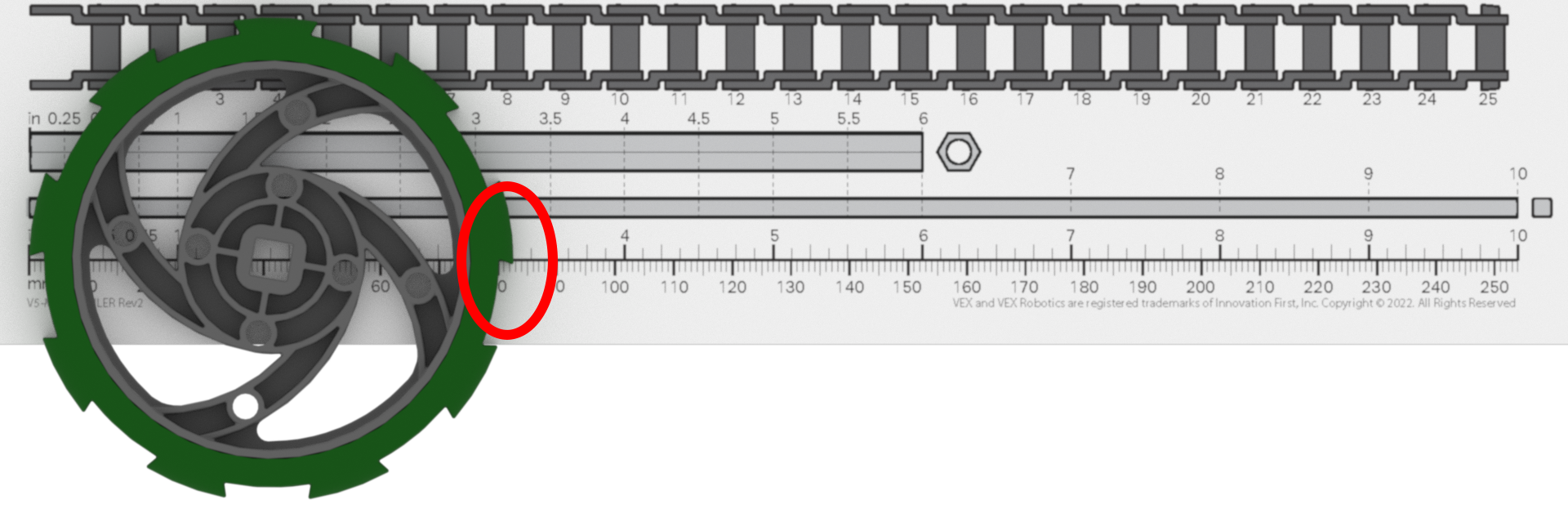

Utiliser des pouces/millimètres pour mesurer le diamètre des roues. L'exemple présenté est une roue de traction de 3,25 pouces (3,25 pouces/83 millimètres).

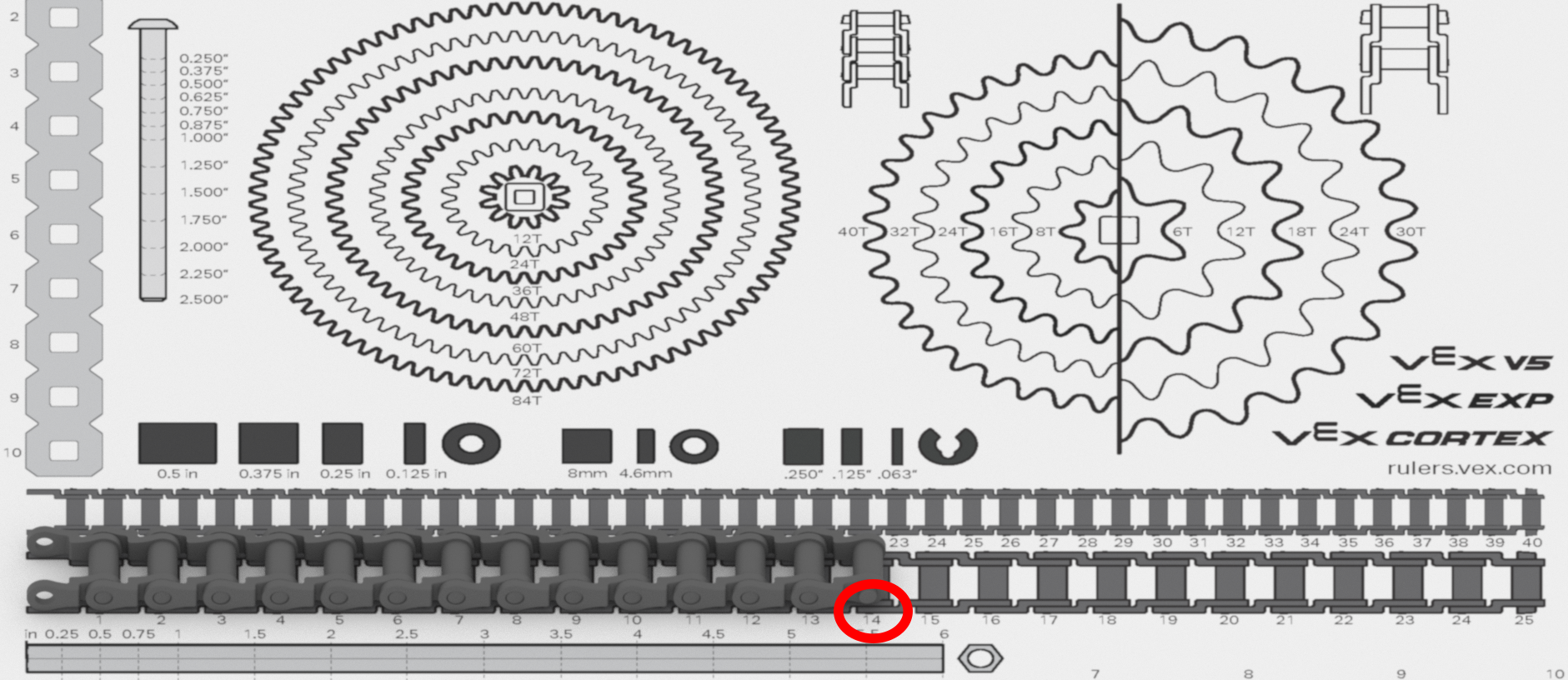

Mesurer le nombre de maillons de chaîne dans un système chaîne/pignon.
Notez qu'il y a deux chaînes de tailles différentes sur la règle, car il y a deux pignons de tailles différentes.
La chaîne supérieure de la règle est destinée aux pignons 6P et la chaîne inférieure est destinée aux pignons haute résistance.
- Pignons 6P - La chaîne mesure 6,35 mm / 0,25"
- Pignons haute résistance - La chaîne mesure 9,79 mm / 0,385"
