Configuration des périphériques d'entrée et de sortie numériques à 3 fils dans VEXcode V5 – Bibliothèque VEX

Lorsque vous démarrez la programmation avec VEXcode V5, les blocs pour Digital In et Digital Out n'apparaîtront pas dans la boîte à outils tant qu'ils n'auront pas été configurés.

Ajout d'un périphérique à 3 fils d'entrée ou de sortie numérique

Pour configurer un périphérique d'entrée ou de sortie numérique :

Barre d'outils VEXcode V5 avec l'icône « Périphériques » mise en évidence entre les icônes « Visionneuse de code » et « Console d'impression ».

Sélectionnez le bouton Périphériques pour ouvrir la fenêtre Périphériques.

Menu des périphériques VEXcode V5 avec le bouton Ajouter un périphérique affiché.

Sélectionnez « Ajouter un appareil ».

Menu des périphériques VEXcode V5 après avoir sélectionné le bouton Ajouter un périphérique. L'option 3 fils est mise en évidence.

Sélectionnez « 3 FILS ».

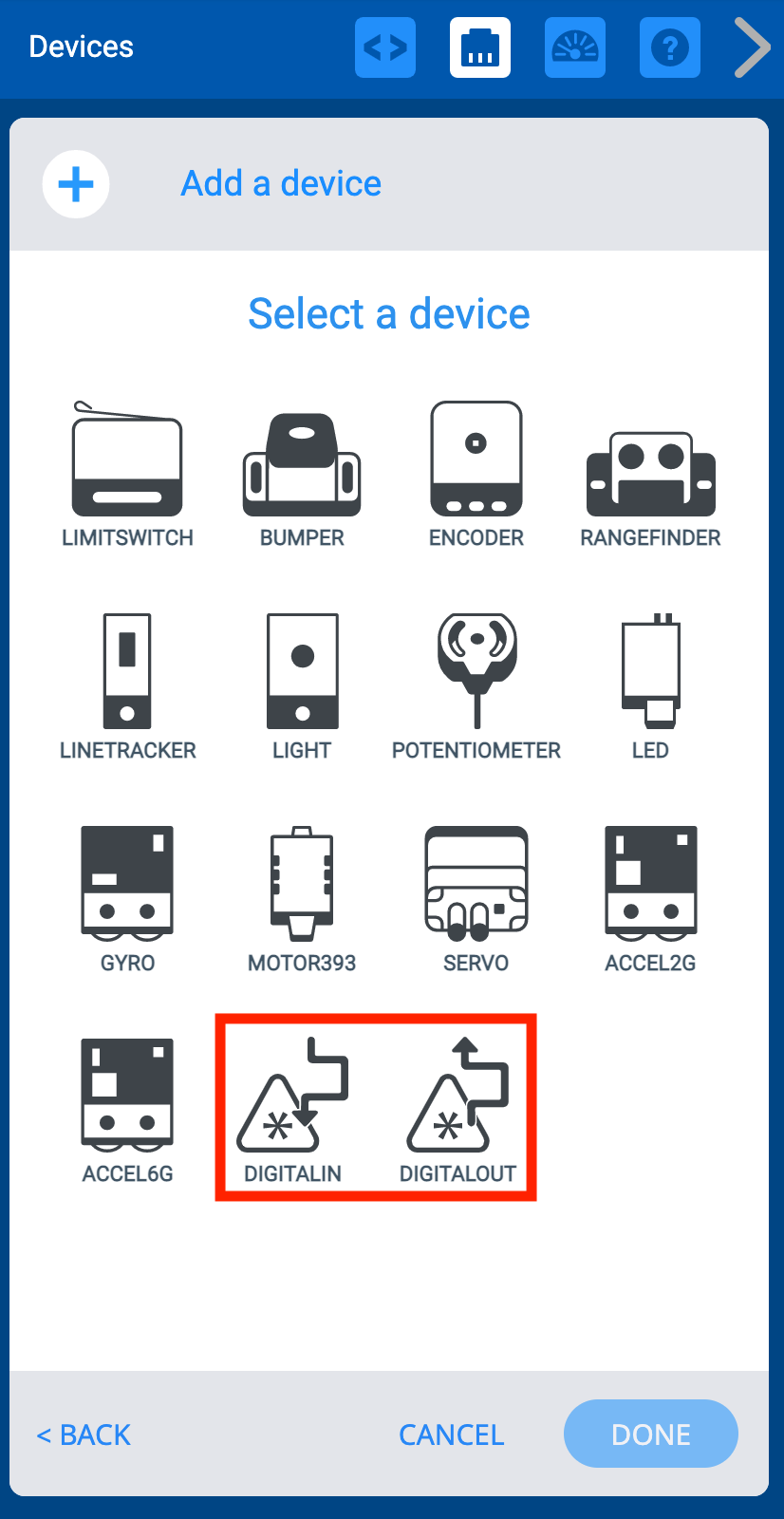

Menu des périphériques VEXcode V5 après la sélection de l'option de périphérique à 3 fils. Un menu des appareils à 3 fils s'affiche, et les options Entrée numérique et Sortie numérique sont mises en évidence.

Sélectionnez « DIGITALIN » ou « DIGITALOUT ».

Menu des périphériques VEXcode V5 après avoir configuré le port du nouveau périphérique sur A. Ci-dessous, le bouton Terminé est mis en évidence.

Sélectionnez le port auquel l'appareil est connecté sur le VEX V5 Brain. Les ports déjà configurés pour d'autres appareils ne seront pas disponibles. Une fois le port sélectionné, sélectionnez « Terminé » pour soumettre l'appareil à la configuration ou « Annuler » pour revenir au menu Périphériques.

Remarque: La sélection de « Annuler » annulera toutes les modifications que vous avez apportées à l'appareil et ne fera pas partie de la configuration.

Modification du numéro de port d'un périphérique à 3 fils d'entrée ou de sortie numérique

Menu des périphériques VEXcode V5 avec les périphériques d'entrée et de sortie numériques précédemment ajoutés.

Vous pouvez modifier le numéro de port du périphérique en le sélectionnant dans la fenêtre Périphériques.

Menu des périphériques VEXcode V5 après avoir changé le port du périphérique en C. L'option de port C est maintenant colorée en vert. Ci-dessous, le bouton Terminé est mis en évidence.

Sélectionnez un autre port sur l'écran de sélection du port et le numéro de port deviendra vert. Sélectionnez ensuite « Terminé » pour soumettre la modification.

Le VEXcode V5 Digital est affiché dans un bloc booléen avec le menu déroulant du périphérique ouvert. Le nouveau nom de l'appareil Digital In apparaît dans le menu déroulant : DigitalInC.

Si vous modifiez le port d'un appareil déjà utilisé dans votre projet, vous devrez mettre à jour le nom de l'appareil dans le bloc avec le nouveau nom à l'aide de la liste déroulante.

Renommer un périphérique à 3 fils d'entrée ou de sortie numérique

Fenêtre « Périphériques VEXcode V5 » avec les options d'entrée numérique affichées. Ci-dessus, le nom du périphérique est mis en évidence pour indiquer qu'il peut être renommé.

Vous pouvez renommer le périphérique en modifiant le nom dans la zone de texte en haut de l'écran de sélection du port. Si vous sélectionnez un nom invalide, la zone de texte sera surlignée en rouge pour l'indiquer. Sélectionnez ensuite « Terminé » pour soumettre les modifications apportées à la configuration.

Remarque : pour plus d'informations sur les règles de dénomination des variables et des périphériques, consultez cet article de la bibliothèque VEX.

Le VEXcode V5 Digital est affiché dans un bloc booléen avec le menu déroulant du périphérique ouvert. Le nouveau nom du périphérique Digital In apparaît dans le menu déroulant : SignalIn.

Si vous modifiez le nom d'un appareil déjà utilisé dans votre projet, vous devrez mettre à jour le nom de l'appareil dans le bloc avec le nouveau nom à l'aide de la liste déroulante.

Suppression d'un périphérique à 3 fils d'entrée ou de sortie numérique

Fenêtre « Périphériques VEXcode V5 » avec les options d'entrée numérique affichées. Ci-dessous, le bouton Supprimer est mis en évidence.

Le périphérique peut être supprimé en sélectionnant l'option « Supprimer » en bas de l'écran de sélection du port.

Note: Si vous supprimez un appareil déjà utilisé dans votre projet, votre projet générera une erreur si vous essayez de le télécharger jusqu'à ce que vous supprimiez également les blocs qui utilisaient l'appareil supprimé.
