Stockage du kit Workcell V5 - Bac 1 : Matériel STEM Labs

Cet article couvrira les pièces du kit V5 Workcell qui seront organisées dans le bac de stockage 1.

Il y a deux éléments pour organiser le bac de stockage 1 :

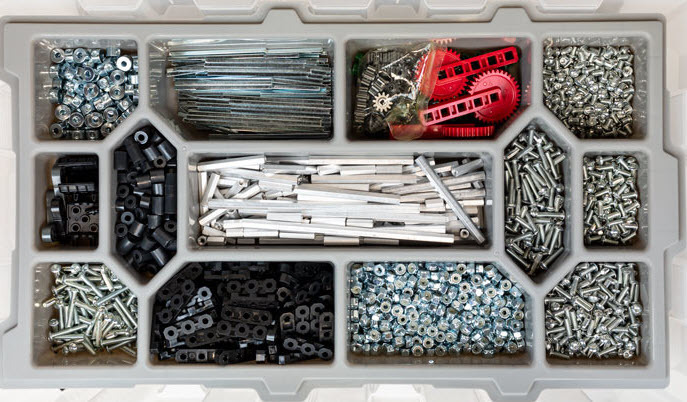

Le bac de rangement 1 du kit de cellule de travail V5 est vu de dessus.

Plateau

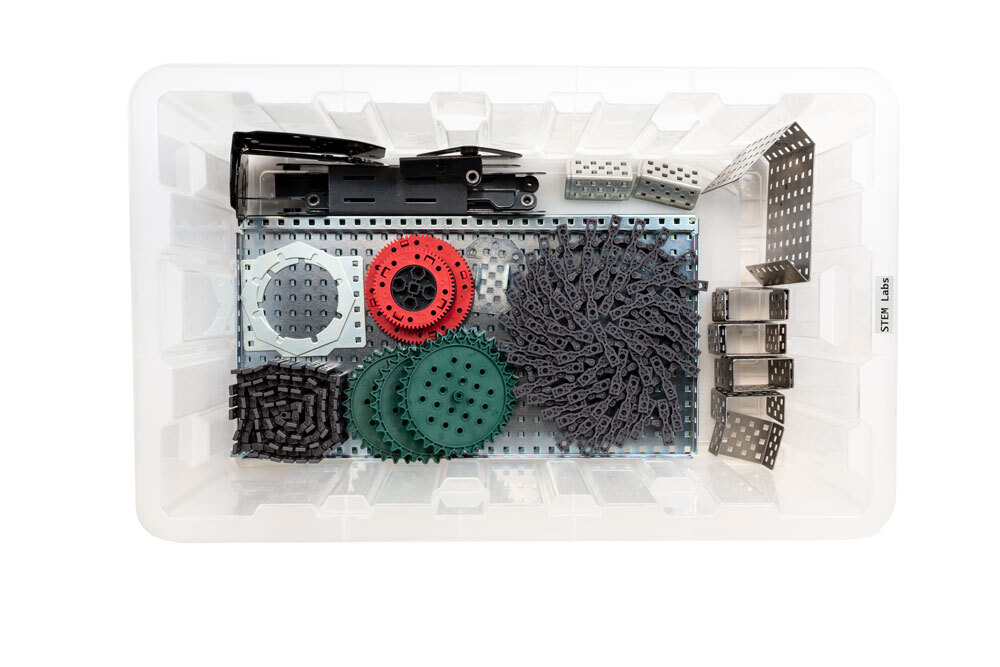

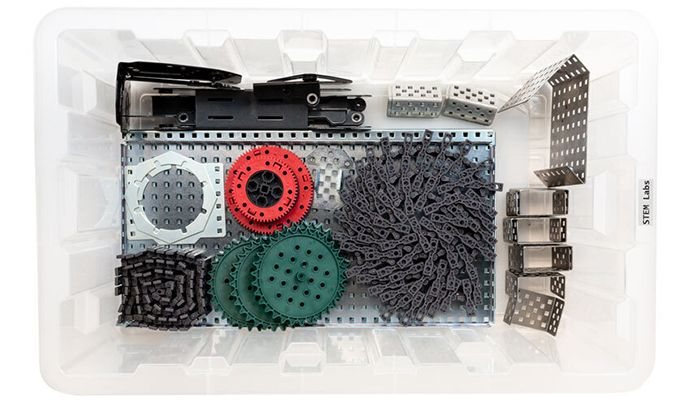

Vue de dessus du bac de rangement 1 du kit d'atelier V5.

Base

Cet article organise chaque pièce du bac 1 et fournit les informations suivantes sous forme de tableau de gauche à droite :

  • Partie : C'est le nom de la pièce. Des hyperliens sont fournis pour les pièces de rechange disponibles à l'achat individuellement sur vexrobotics.com.
  • Photo : Ceci est une image de la pièce. Utilisez-le comme référence lors du déballage de votre kit et de la construction de la Workcell V5.
  • Numéro de pièce : Si une pièce est livrée dans un kit, un sac ou une boîte plus grand, le numéro de pièce du kit, du sac ou de la boîte et le numéro de pièce individuel sont fournis. Ces numéros de pièces peuvent être utiles lors du déballage de votre kit et lors de la construction de la Workcell V5.
  • Quantité : Il s'agit de la quantité de chaque pièce fournie. Utilisez-le pour vous assurer que vous disposez du nombre correct de pièces à chaque emplacement du bac ou du bac lors du déballage.
  • Notes sur le sac : Cette colonne fournit des informations sur la façon dont la ou les pièces de ce kit, sac ou boîte seront reçues. Si les pièces sont livrées dans un kit, un sac ou une boîte plus grand, une image de l'étiquette est fournie à titre de référence. Utilisez-les comme référence lors du déballage de votre kit.
  • Emplacement : Il s'agit d'une image du bac ou du bac avec un surlignage indiquant l'endroit où la pièce doit être placée dans ce bac ou ce bac. Ces informations peuvent également être utiles lors de la construction de la Workcell V5 si un rappel est nécessaire pour savoir où se trouve une pièce.
    • Conseils utiles : Ceux-ci sont fournis dans la colonne Emplacement. Ces conseils fournissent un contexte ou des informations supplémentaires sur l'emballage, l'identification des numéros de pièces ou des conseils pour une organisation supplémentaire.

Bac de rangement 1 : Plateau

Partie Photo Numéro de pièce Quantité Notes sur le sac Emplacement

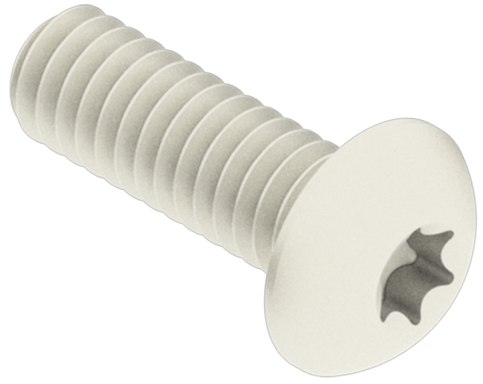

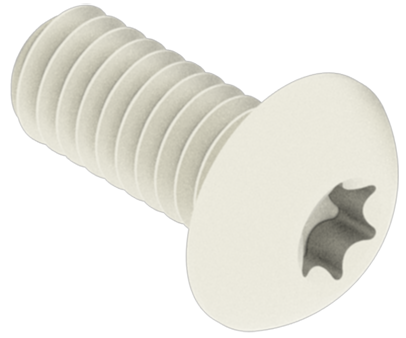

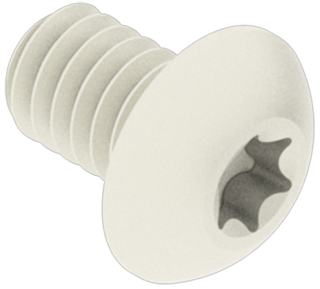

Vis à entraînement étoile n° 8-32 x 1/4" Vis à tête étoilée n° 8-32 x 1/4 pouce. 276-4990-001 300 Livré en 3 sachets de 100

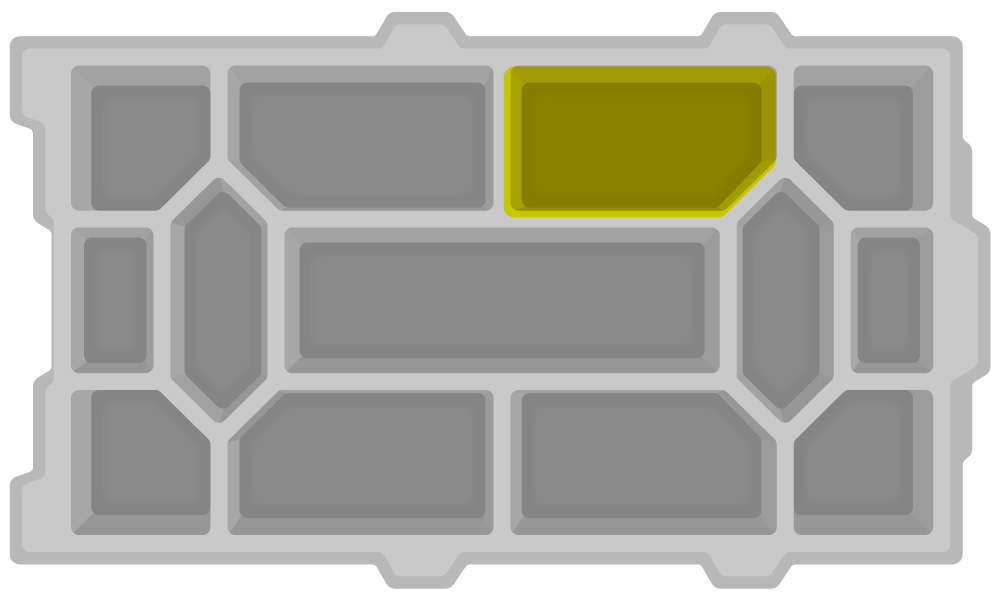

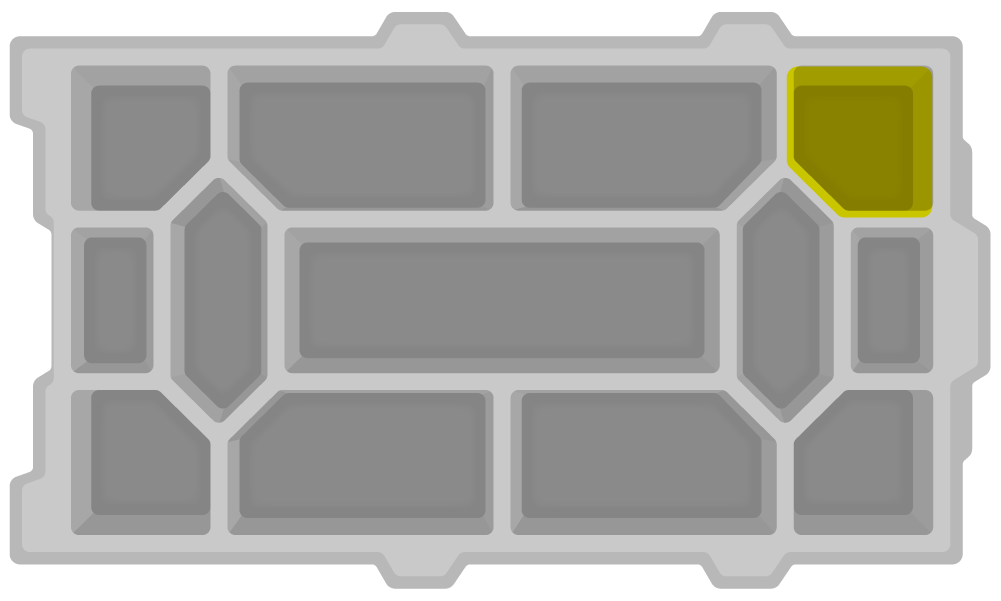

L'emplacement de cette pièce est indiqué dans le coin supérieur droit du plateau.

Conseil utile:

Utilisez la règle pour pièces métalliques VEX V5 de rulers.vex.compour distinguer et identifier facilement les différentes tailles de vis.
Vis à entraînement étoile n° 8-32 x 3/8" Vis à tête étoilée n° 8-32 x 3/8 pouce. 276-4991-001 100 Livré en 1 sachet de 100

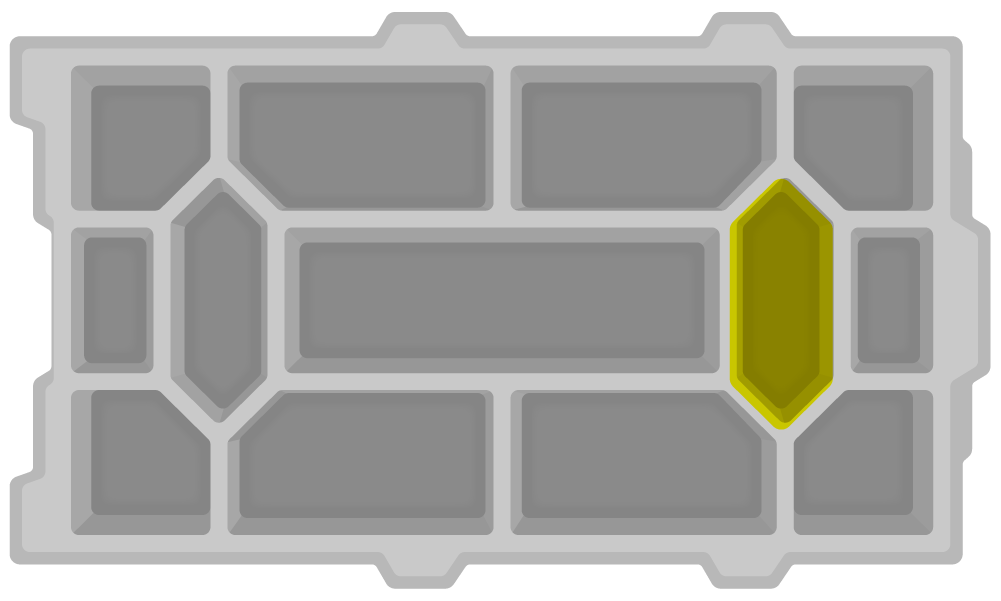

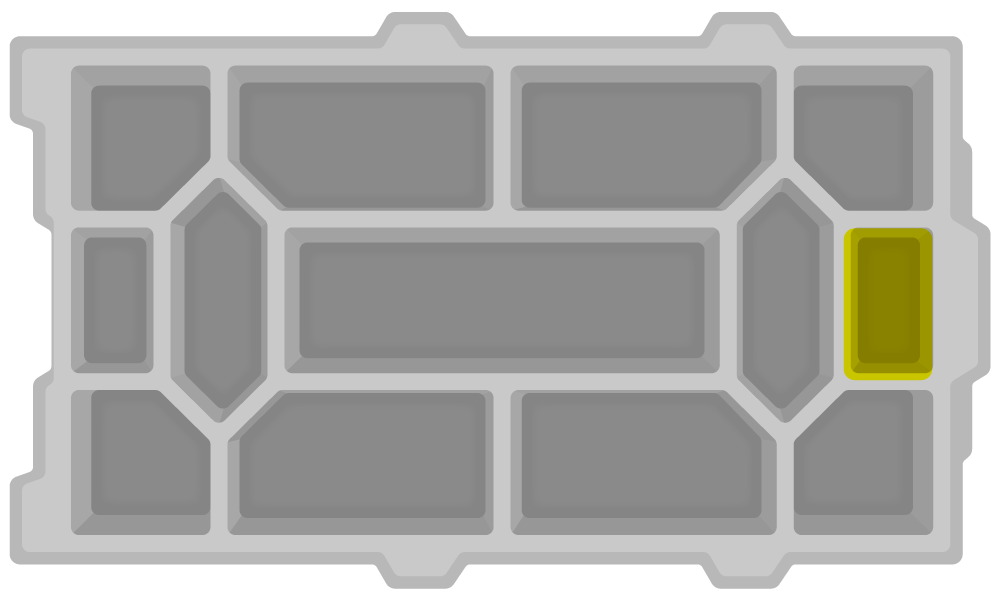

L'emplacement de cette pièce est indiqué sur le côté droit du plateau.

Conseil utile:

Utilisez la règle pour pièces métalliques VEX V5 de rulers.vex.compour distinguer et identifier facilement les différentes tailles de vis.
Vis à entraînement étoile n° 8-32 x 1/2" Vis à tête étoilée n° 8-32 x 1/2 pouce. 276-4992-001 300 Livré en 3 sachets de 100

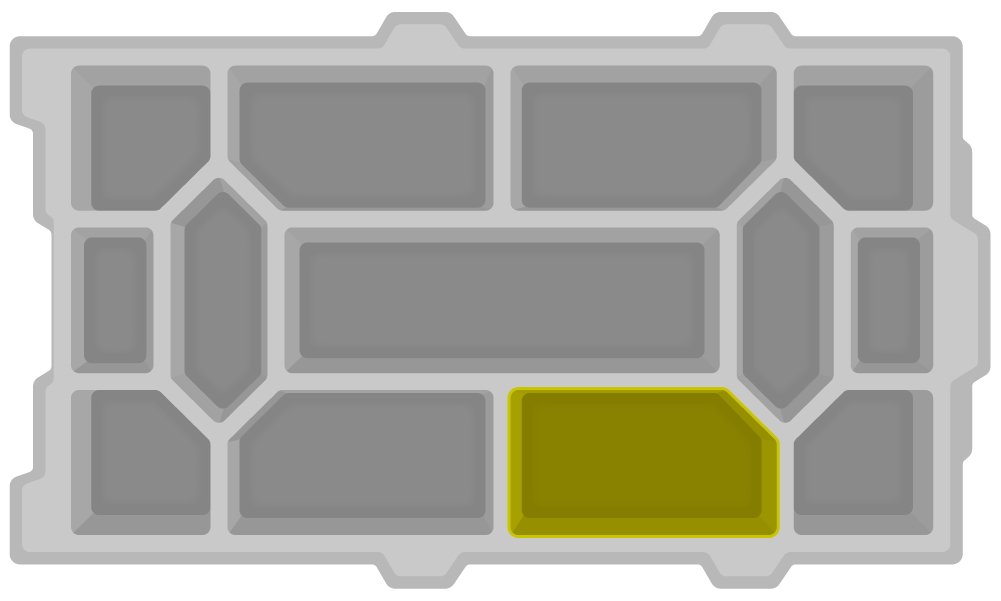

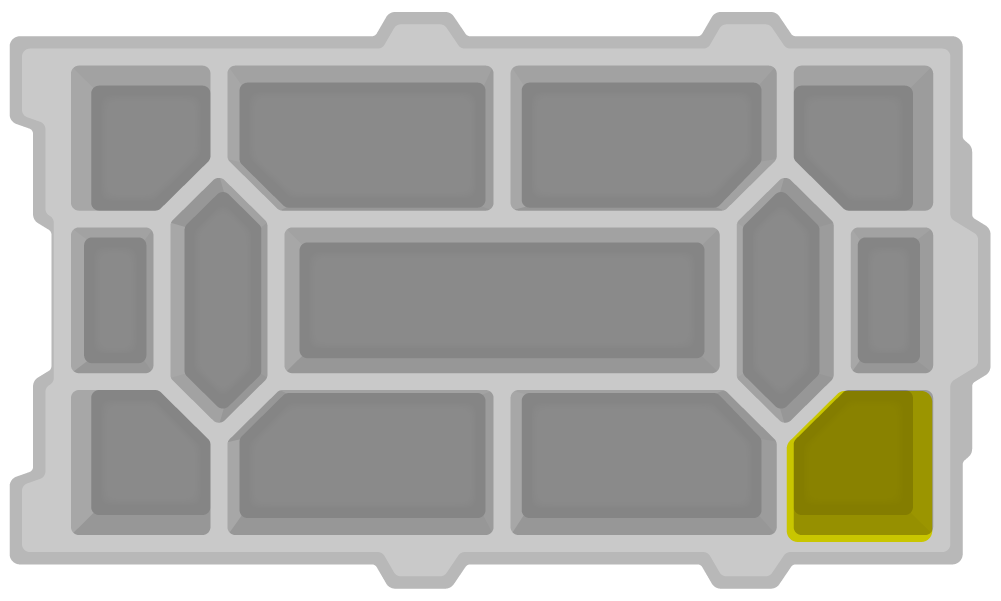

L'emplacement de cette pièce est indiqué dans le coin inférieur droit du plateau.

Conseil utile:

Utilisez la règle pour pièces métalliques VEX V5 de rulers.vex.compour distinguer et identifier facilement les différentes tailles de vis.

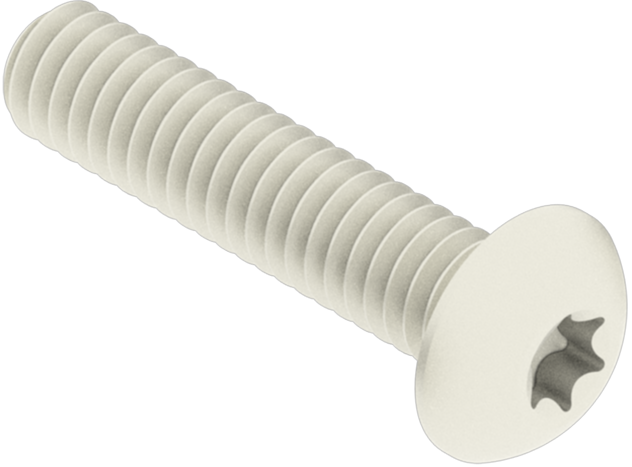

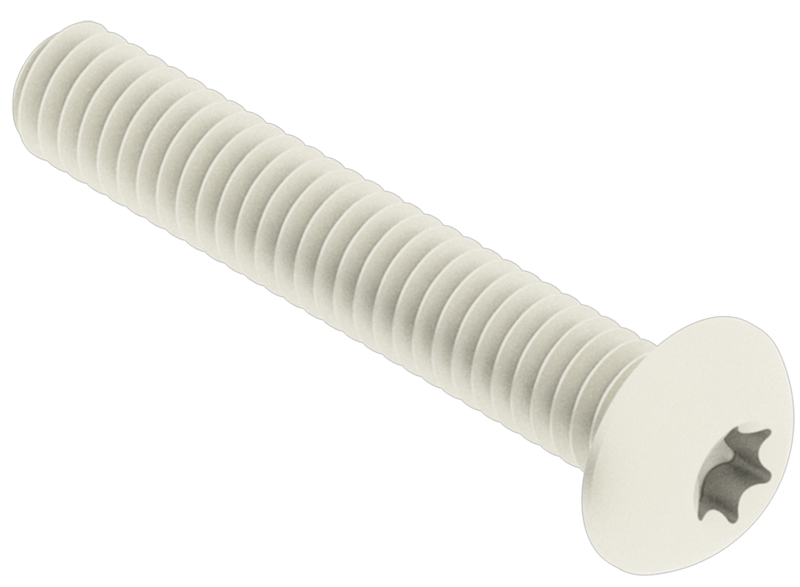

Vis à entraînement étoile n° 8-32 x 3/4" Vis à tête étoilée n° 8-32 x 3/4 pouce. 276-4994-001 100 Livré en 1 sachet de 100

L'emplacement de cette pièce est indiqué sur le côté droit du plateau.

Conseil utile:

Utilisez la règle pour pièces métalliques VEX V5 de rulers.vex.compour distinguer et identifier facilement les différentes tailles de vis.
Vis à entraînement étoile n° 8-32 x 1 000 po Vis à tête étoilée n° 8-32 x 1 pouce. 276-4996-001 100 Livré en 1 sachet de 100

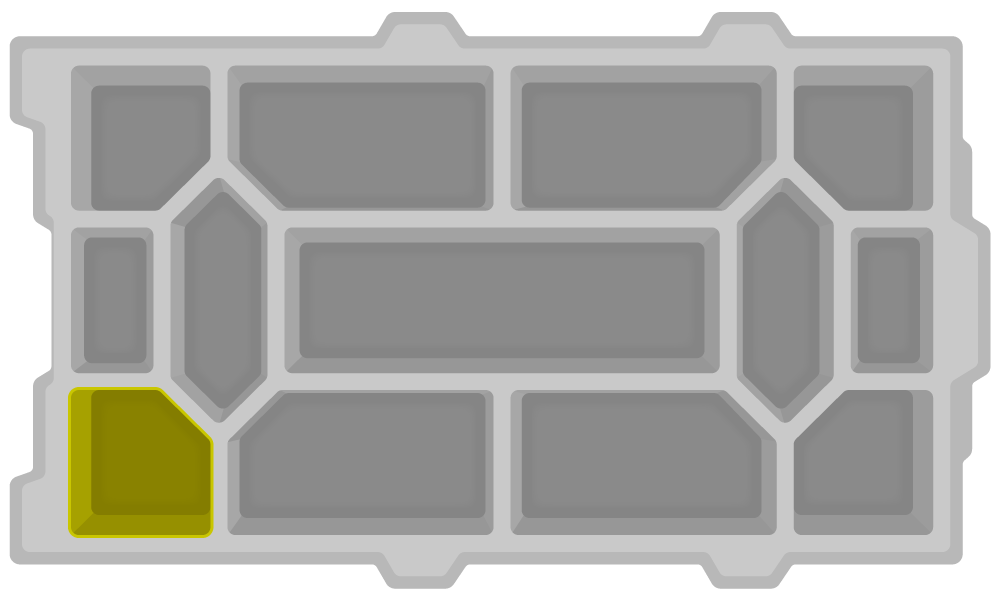

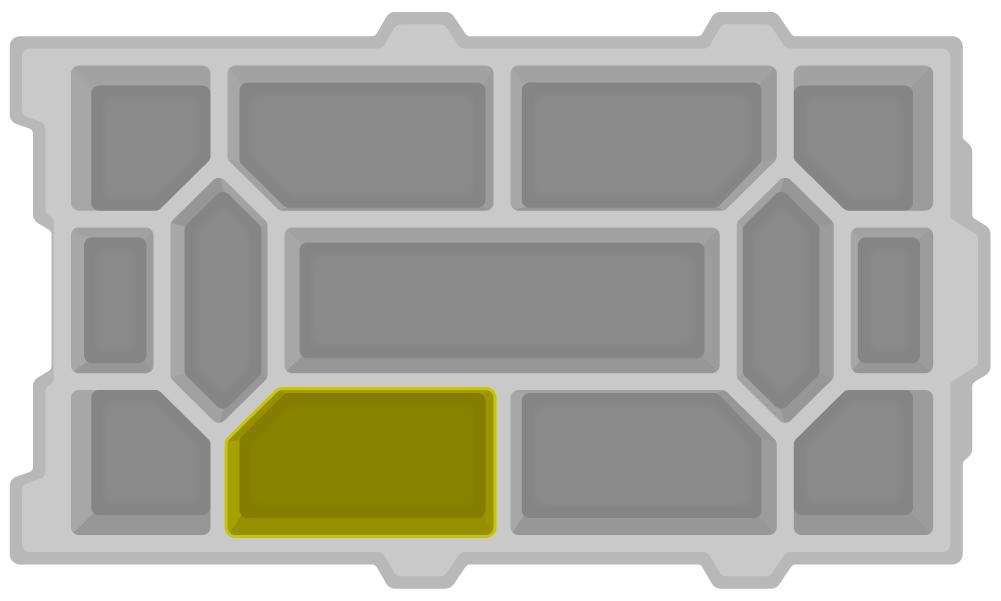

L'emplacement de cette pièce est indiqué dans le coin inférieur gauche du plateau.

Conseil utile:

Utilisez la règle pour pièces métalliques VEX V5 de rulers.vex.compour distinguer et identifier facilement les différentes tailles de vis.

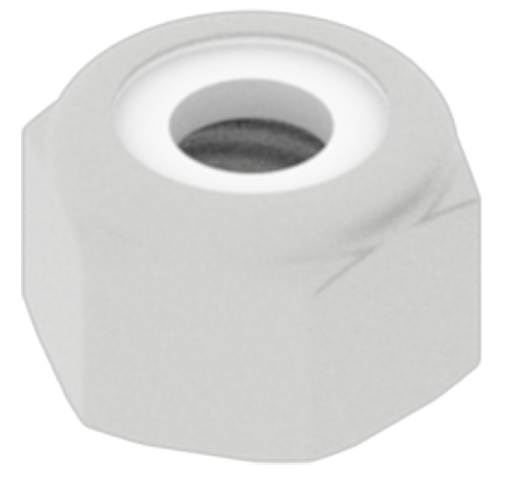

Écrou Nylock #8-32 Écrou Nylock n° 8-32. 275-1027-001 400 Livré en 4 sachets de 100 L'emplacement de cette pièce est indiqué sur la face inférieure du plateau.

Conseil utile : Lorsque vous versez des morceaux dans le plateau, conservez les sacs zippés. Ceux-ci peuvent être utilisés plus tard pour organiser les pièces livrées dans un sac varié.
Roulement plat Palier plat. 100 roulements plats sont livrés dans ce sac :
276-6820-806

5 roulements plats sont livrés dans ce sac :
276-6009-808

Numéro de pièce individuel :
276-1209-001		 105 Livré en 5 sachets de 20.

Les 5 dernières pièces sont livrées dans ce sachet : Icône d'un sac contenant trois types de pièces, dont les roulements à billes plats. 		L'emplacement de cette pièce est indiqué sur la face inférieure du plateau.

Conseil utile : Lorsque vous versez des morceaux dans le plateau, conservez les sacs zippés. Ceux-ci peuvent être utilisés plus tard pour organiser les pièces livrées dans un sac varié.

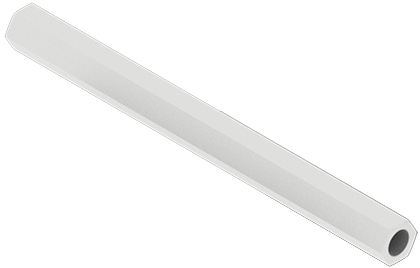

Entretoise 1/2" Entretoise de 1/2 pouce. Cette pièce est livrée dans le sac Standoff :
 276-7472-802

Numéro de pièce individuel :
 275-1014-001

 40 Ces pièces sont livrées dans le sac Standoff

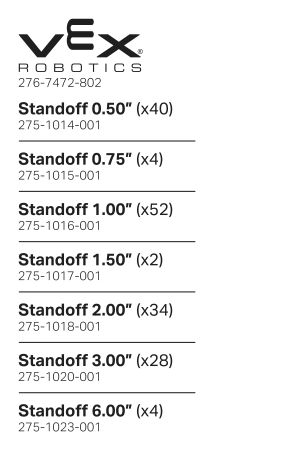

Liste des pièces d'un sachet contenant les entretoises de sept longueurs différentes.

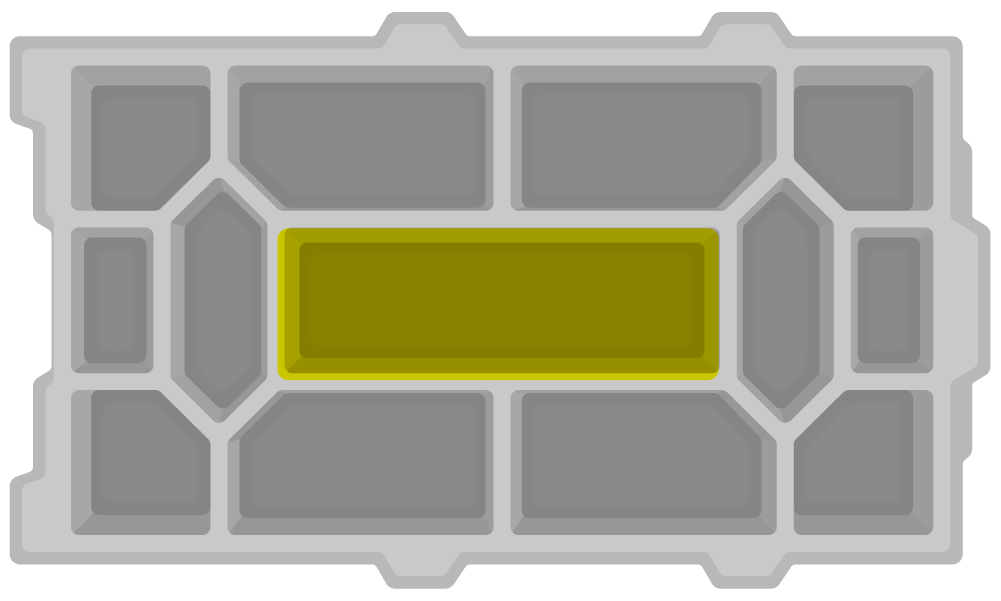

L'emplacement des entretoises est indiqué en plein centre du plateau.

Conseil utile : Utilisez des sacs zippés supplémentaires dès le déballage avec du ruban adhésif et un marqueur pour séparer les entretoises par taille dans des sacs individuels pour un accès facile pendant la construction. Inscrivez la taille des entretoises et le numéro de pièce individuel à l'extérieur de chaque sac.



Utilisez la règle pour pièces métalliques VEX V5 de rulers.vex.compour distinguer et identifier facilement les différentes tailles d'entretoises.
Entretoise 3/4" Entretoise de 3/4 de pouce. Cette pièce est livrée dans le sac Standoff :
 276-7472-802

Numéro de pièce individuel :
 275-1015-001		 4
Entretoise de 1,00" Entretoise de 1 pouce. Cette pièce est livrée dans le sac Standoff :
 276-7472-802

Numéro de pièce individuel :
 275-1016-001		 52
Entretoise de 1,50" Entretoise de 1,5 pouce. Cette pièce est livrée dans le sac Standoff :
 276-7472-802

Numéro de pièce individuel :
 275-1017-001		 2
Entretoise de 2,00" Entretoise de 2 pouces. Cette pièce est livrée dans le sac Standoff :
 276-7472-802

Numéro de pièce individuel :
 275-1018-001		 34
Entretoise de 3,00" Entretoise de 3 pouces. Cette pièce est livrée dans le sac Standoff :
 276-7472-802

Numéro de pièce individuel :
 275-1020-001		 28

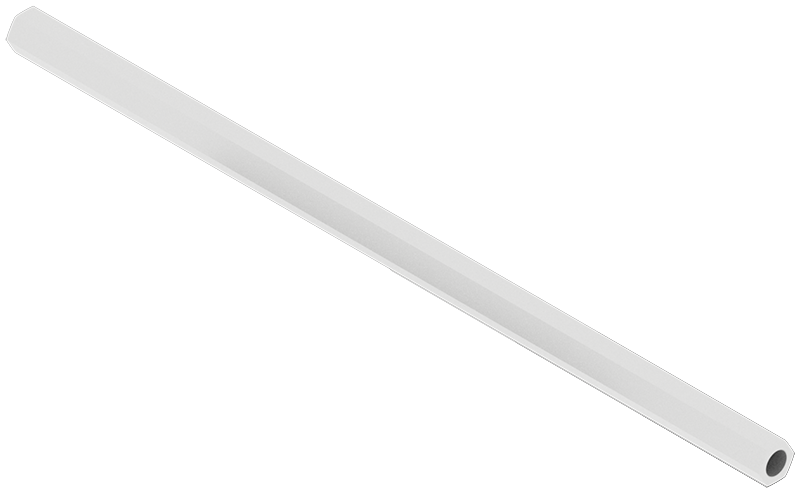

Entretoise de 6,00" Entretoise de 6 pouces. Cette pièce est livrée dans le sac Standoff :
 276-7472-802

Numéro de pièce individuel :
 275-1023-001		 4

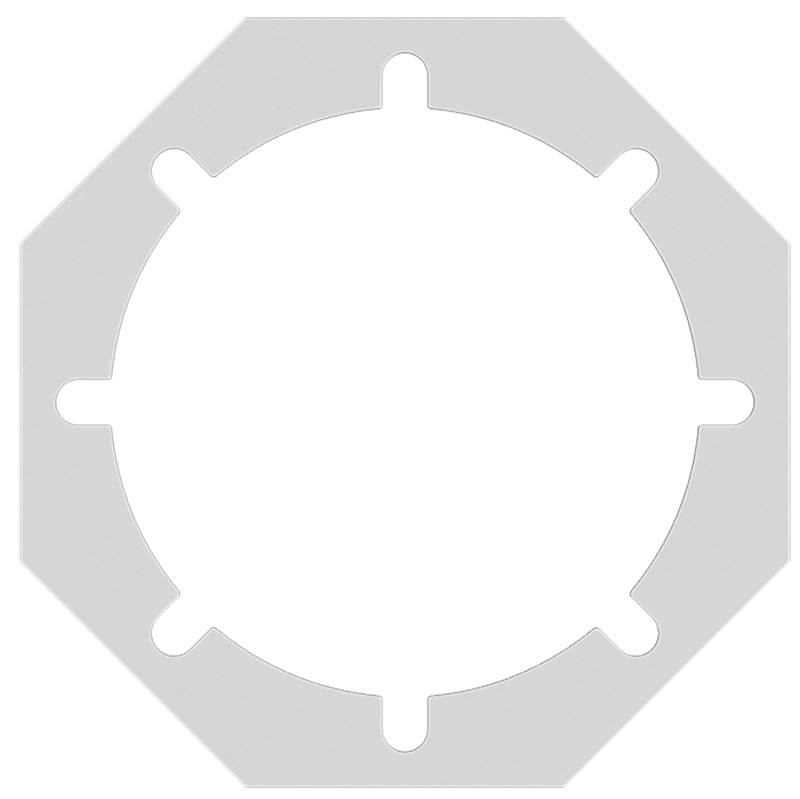

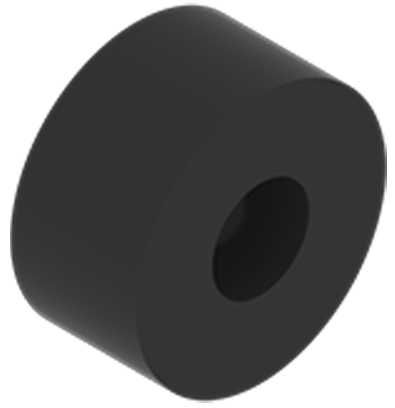

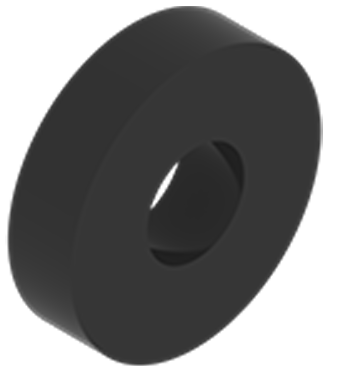

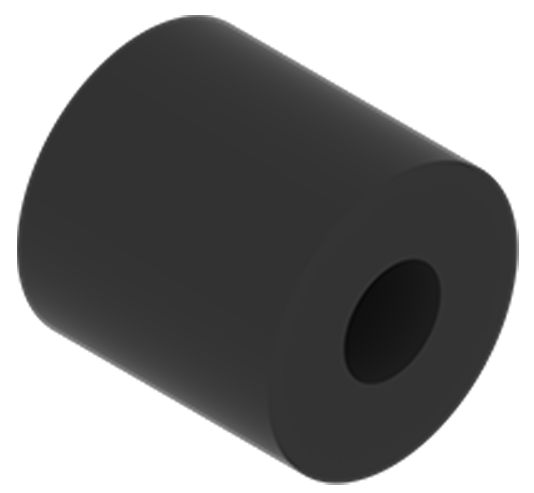

Entretoise de 0,125 po Entretoise de 0,125 pouce. Cette pièce est livrée dans un pack varié :
276-6340

Numéro de pièce individuel :
276-5912-001		 30 Livré en 3 packs variés

Icône d'un pack VEX Variety contenant des entretoises en nylon.

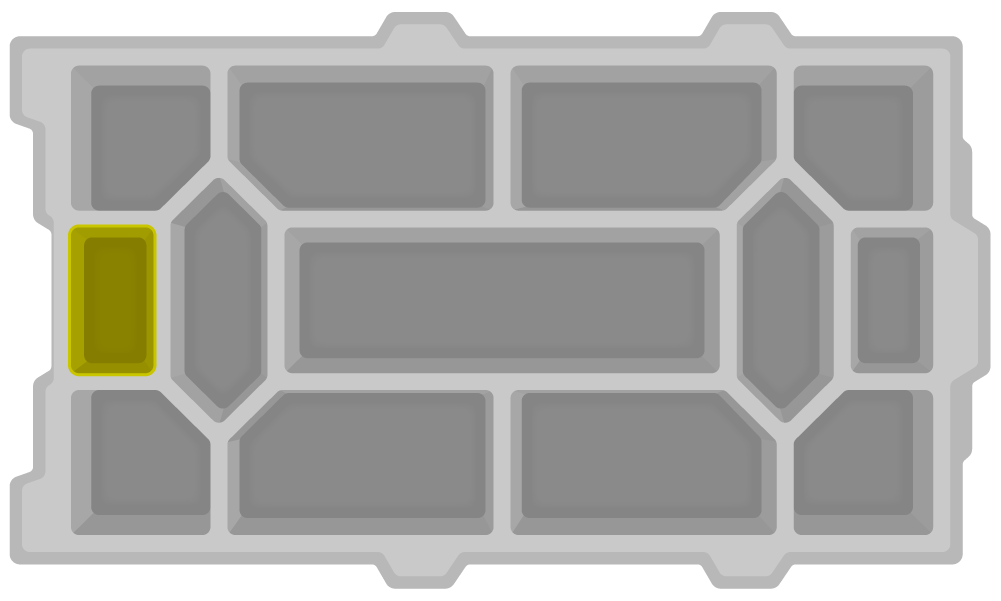

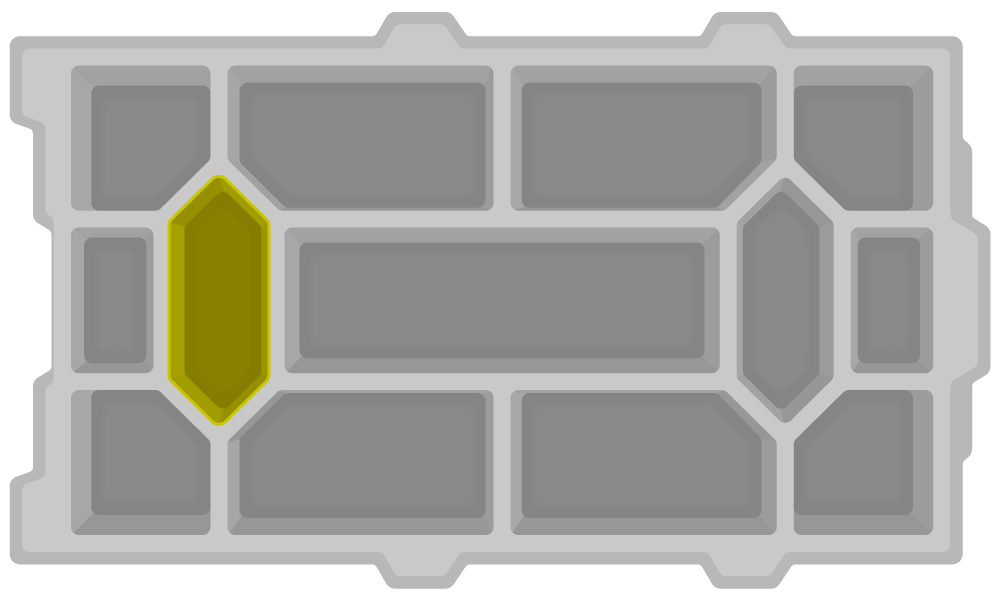

L'emplacement de cette pièce est indiqué sur le côté gauche du plateau.

Conseil utile : Utilisez des sacs zippés supplémentaires dès le déballage avec du ruban adhésif et un marqueur pour séparer les entretoises par taille dans des sacs individuels pour un accès facile pendant la construction. Inscrivez la taille des entretoises et le numéro de pièce individuel à l’extérieur de chaque sac.



Utilisez la règle pour pièces métalliques VEX V5 de rulers.vex.compour distinguer et identifier facilement les différentes tailles d'entretoises.
Entretoise de 0,25" Entretoise de 0,25 pouce. Cette pièce est livrée dans un pack varié :
276-6340

Numéro de pièce individuel :
276-5913-001		 30

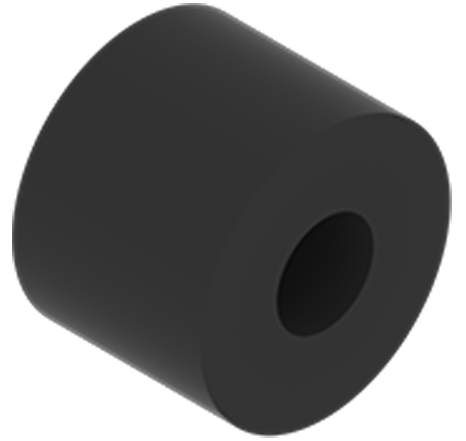

Entretoise de 0,375 po Entretoise de 0,375 pouce. Cette pièce est livrée dans un pack varié :
276-6340

Numéro de pièce individuel :
276-5914-001		 30
Entretoise de 0,50 po Entretoise de 0,5 pouce. Cette pièce est livrée dans un pack varié :
276-6340

Numéro de pièce individuel :
276-5915-001		 30

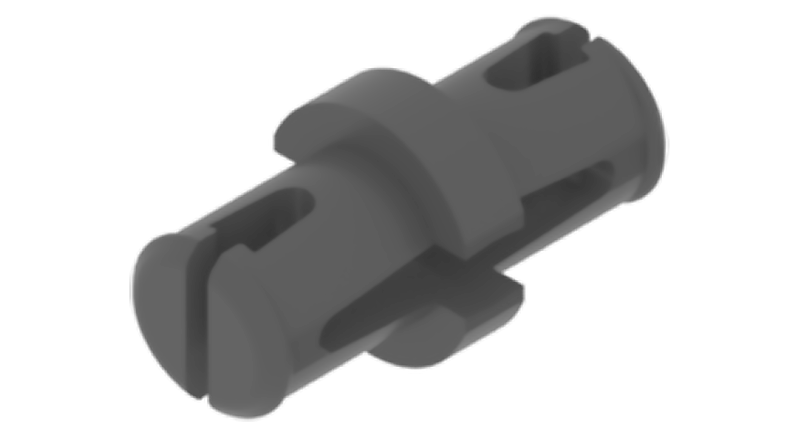

Broche de connecteur 1x1 Broche de connecteur 1x1. Cette pièce est livrée dans un pack :
276-7472-801

Numéro de pièce individuel :
228-3616-060		 4 Livré en 1 paquet

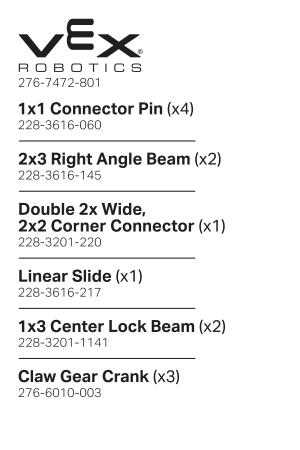

La liste des pièces d'un sac contenant six types de pièces différents comprend les cinq énumérées ici. La liste complète comprend : broche de connexion 1x1, poutre à angle droit 2x3, double 2x large, connecteur d'angle 2x2, glissière linéaire, poutre de verrouillage central 1x3 et manivelle à engrenage à griffes. 		L'emplacement de cette pièce est indiqué sur le côté gauche du plateau.
Poutre à angle droit 2x3 Poutre à angle droit 2x3. Cette pièce est livrée dans un pack :
276-7472-801

Numéro de pièce individuel :
228-3616-145		 2

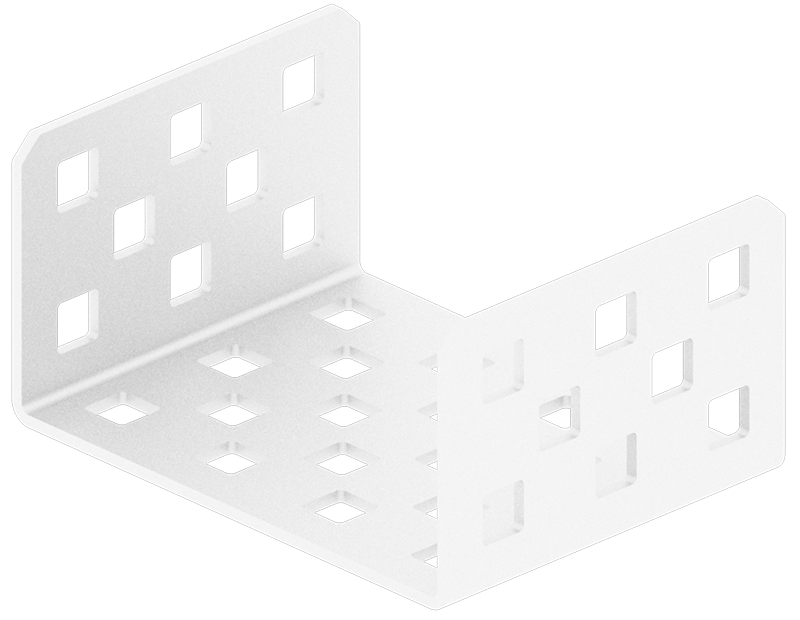

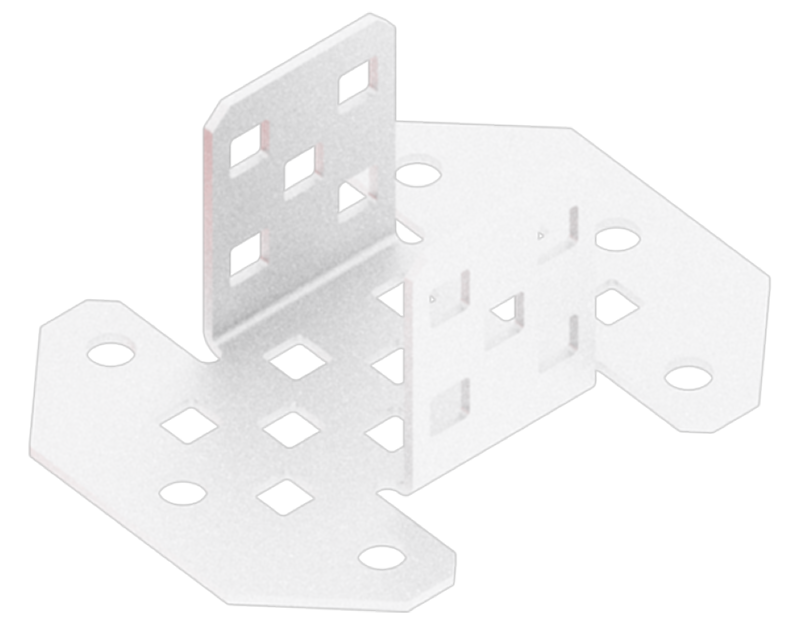

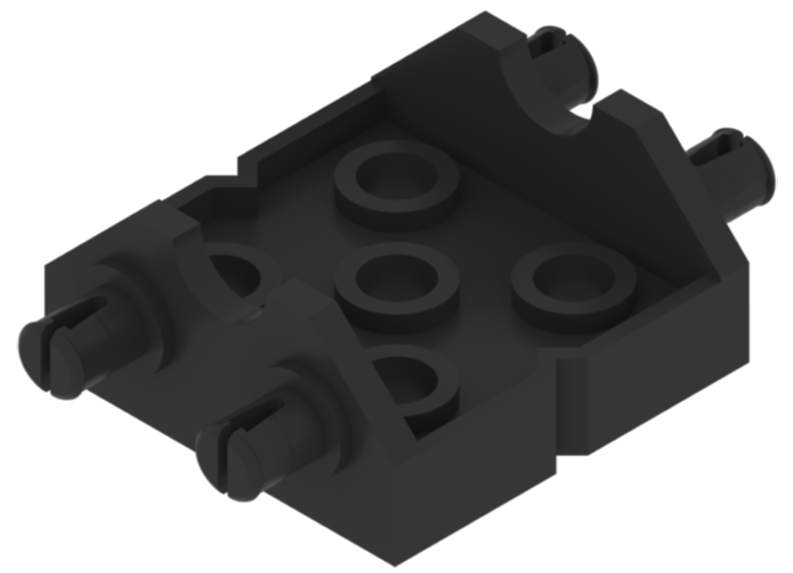

Connecteur d'angle double 2x large, 2x2 Connecteur d'angle double 2x2 large. Cette pièce est livrée dans un pack :
276-7472-801

Numéro de pièce individuel :
228-3201-220		 1

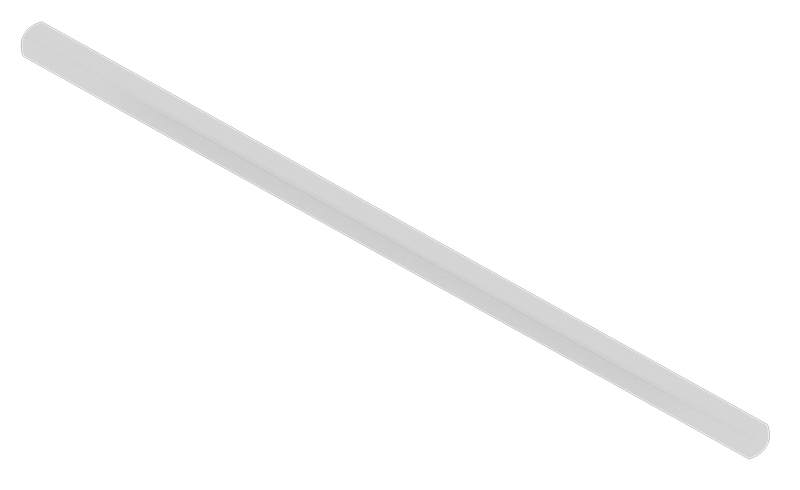

Glissière linéaire Diapositive linéaire. Cette pièce est livrée dans un pack :
276-7472-801

Numéro de pièce individuel :
228-3616-217		 1

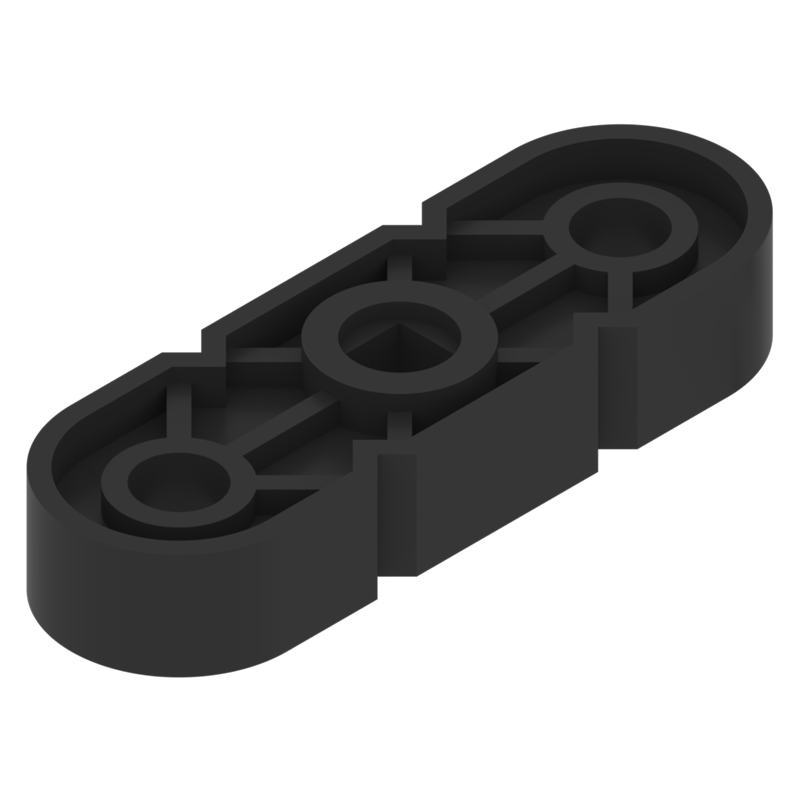

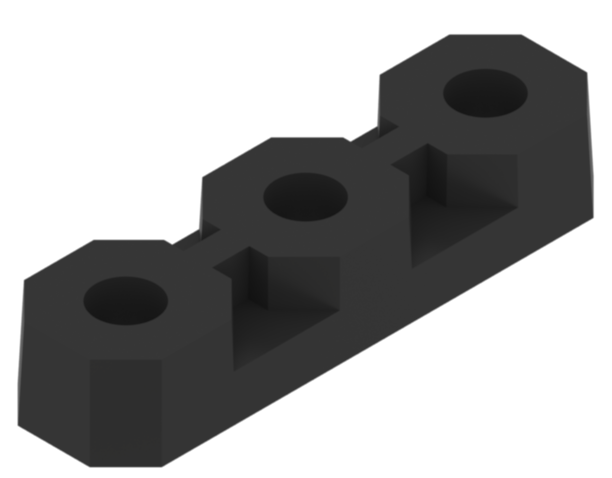

Faisceau de verrouillage central 1x3 Poutre à verrouillage central 1x3. Cette pièce est livrée dans un pack :
276-7472-801

Numéro de pièce individuel :
228-3201-1141		 2

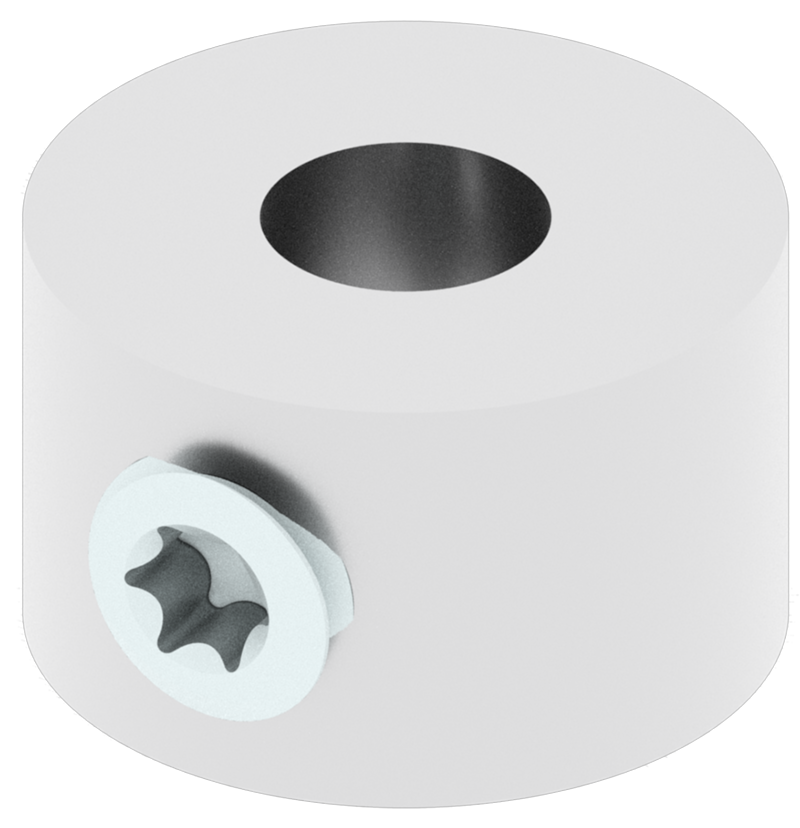

Collier d'arbre d'entraînement en étoile Collier d'arbre de transmission en étoile. Cette pièce est livrée dans un sachet :
276-6650-806

Numéro de pièce individuel :
276-6103-000		 96 Livré en 1 sachet de 96 L'emplacement de cette pièce est indiqué dans le coin supérieur gauche du plateau.

Conseil utile : Lorsque vous versez des morceaux dans le plateau, conservez les sacs zippés. Ceux-ci peuvent être utilisés plus tard pour organiser les pièces livrées dans un sac varié.
Arbre de transmission 1" ou 2x Arbre de transmission de 1 pouce ou 2x. Cette pièce est livrée dans un pack varié :
228-6871-800

Numéro de pièce individuel :
288-2500-117		 20 Livré en 5 packs variés

Étiquette sur un assortiment de pièces appelé Tiges du kit d'extension de fondation.

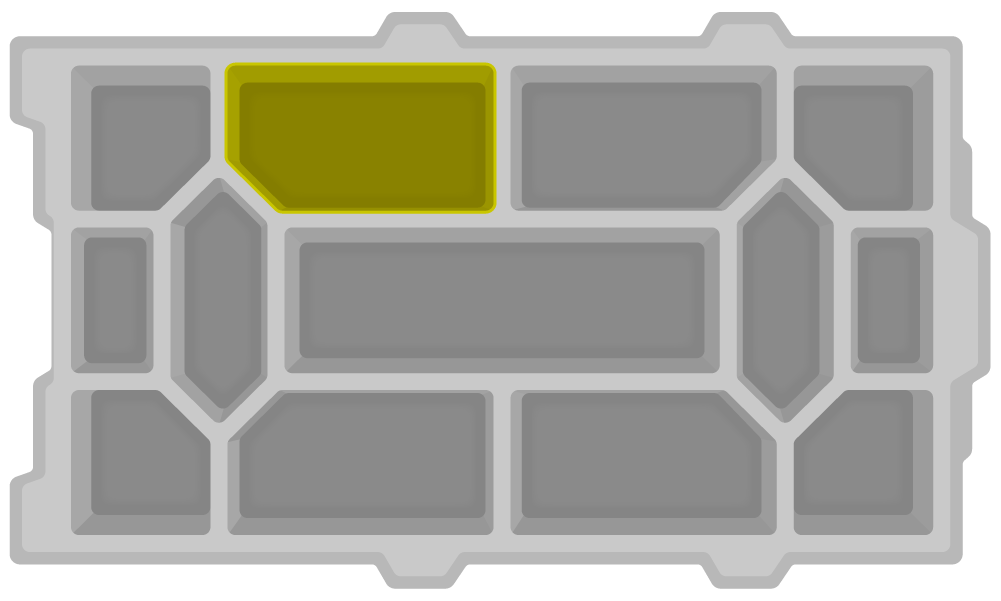

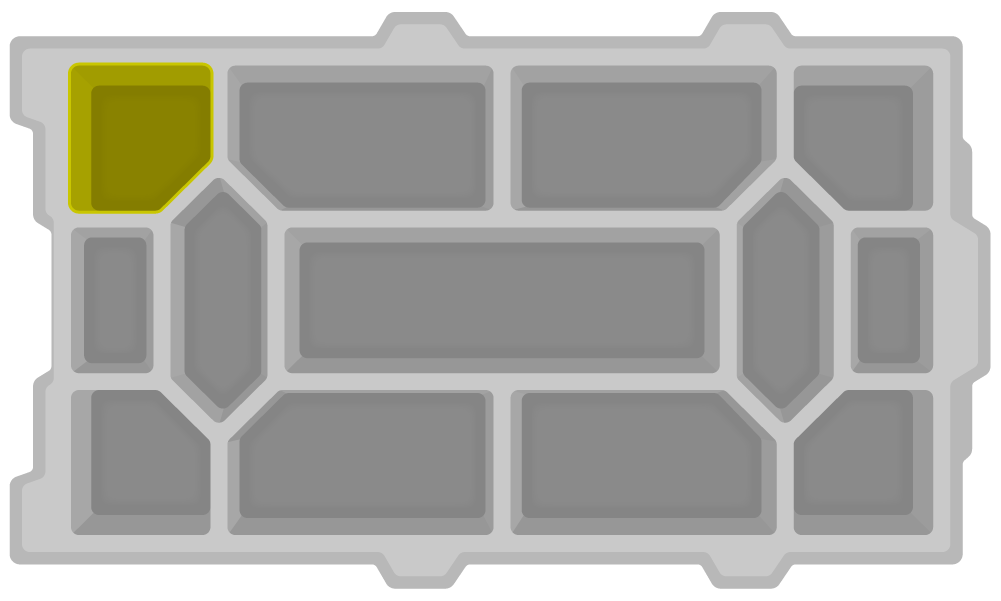

L'emplacement de cette pièce est indiqué dans le coin supérieur gauche du plateau.

Conseil utile : Utilisez des sacs zippés supplémentaires dès le déballage avec du ruban adhésif et un marqueur pour séparer les entretoises par taille dans des sacs individuels pour un accès facile pendant la construction. Inscrivez la taille des entretoises et le numéro de pièce individuel à l’extérieur de chaque sac.



Utilisez la règle pour pièces métalliques VEX V5 de rulers.vex.com pour distinguer et identifier facilement les différentes tailles d'arbre.

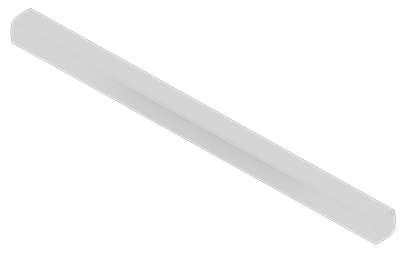

Arbre de transmission 2" ou 4x Arbre de transmission de 2 pouces ou 4x. Cette pièce est livrée dans un pack varié :
228-6871-800

Numéro de pièce individuel :
288-2500-120		 30
Arbre de transmission 3" ou 6x Arbre de transmission de 3 pouces ou 6x. Cette pièce est livrée dans un pack varié :
228-6871-800

Numéro de pièce individuel :
288-2500-122		 20

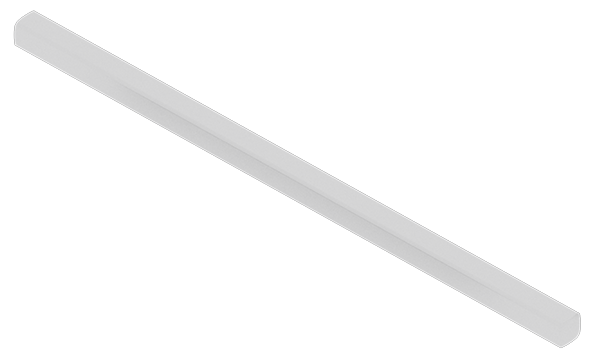

Arbre de transmission 4” ou 8x Arbre de transmission de 4 pouces ou 8x. Cette pièce est livrée dans un pack varié :
228-6871-800

Numéro de pièce individuel :
288-2500-124		 10

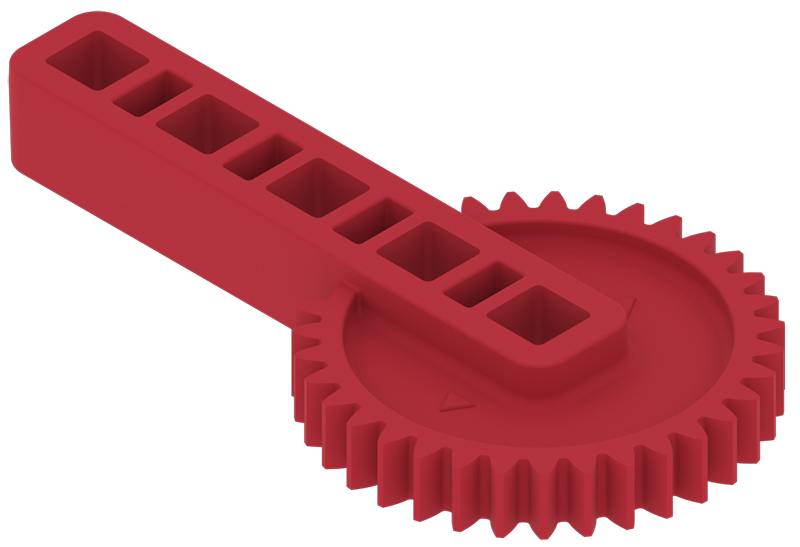

Manivelle à griffes Manivelle à engrenage à griffes. Cette pièce est livrée dans un pack :
276-7472-801

Numéro de pièce individuel :
276-6010-003		 3 Livré en 1 pack varié

Liste des pièces d'un sac contenant six types de pièces différents, y compris la manivelle à engrenage à griffes. 		L'emplacement de cette pièce est indiqué dans le coin supérieur droit du plateau.

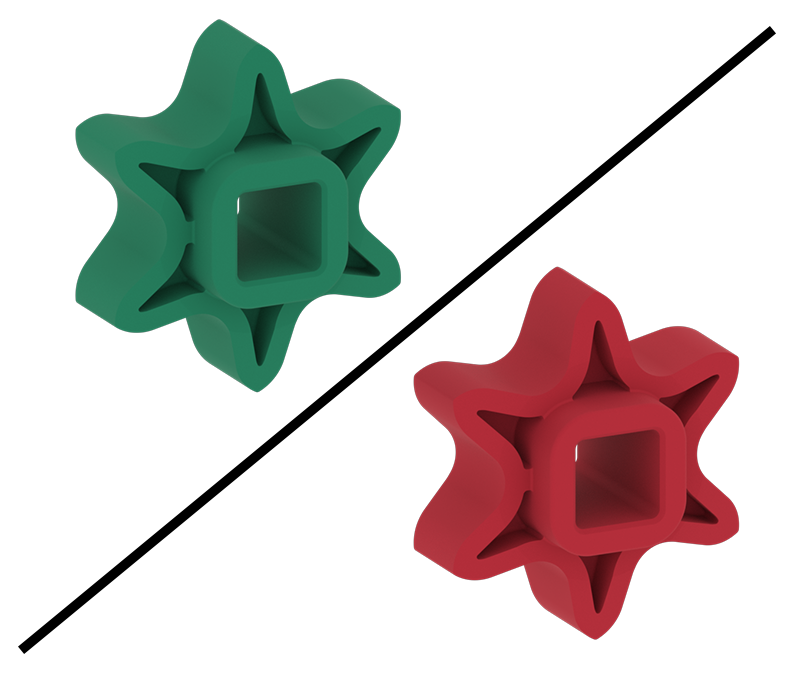

Pignon haute résistance 6T

Remarque : Cette pièce est actuellement en cours de transition du vert au rouge.		 Pignon haute résistance 6T. L'ancienne version verte et la nouvelle version rouge sont toutes deux présentées. Cette pièce est livrée dans un pack :
276-3876

Numéro de pièce individuel :
276-2252-003		 8 Livré en 1 paquet

Étiquette pour le paquet de 8 pignons à 6 dents haute résistance. 		L'emplacement de cette pièce est indiqué dans le coin supérieur droit du plateau.

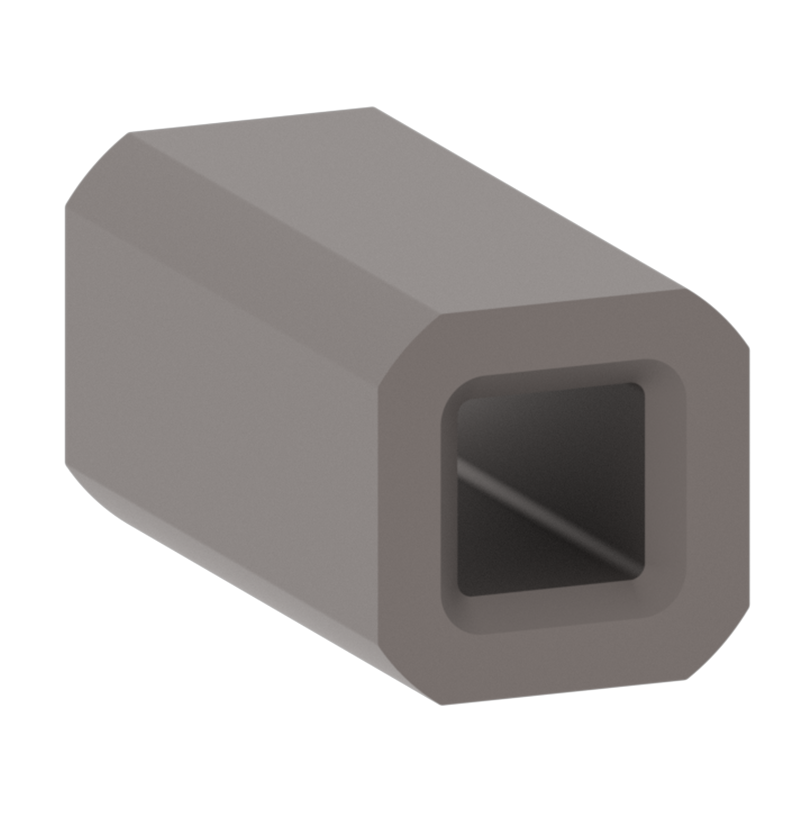

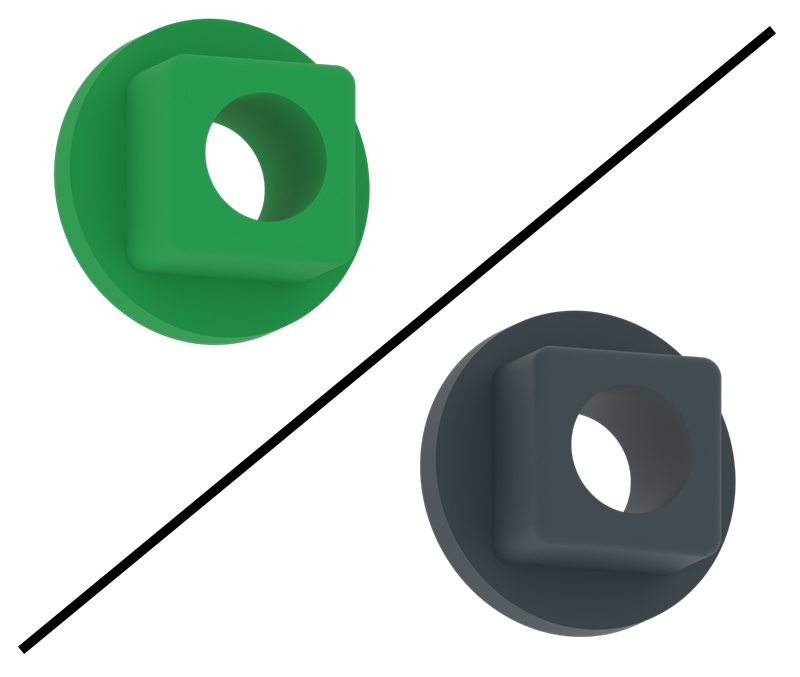

Insert métallique pour engrenages Insert métallique d'engrenage. Cette pièce est livrée en trois paquets
276-3880
276-3881
276-3876

Numéro de pièce individuel :
276-2250-005		 84 Disponible en paquets de
pignons haute résistance à
Label for the High Strength 30-Tooth Sprocket 4-Pack..
en paquet de 1 pignon haute résistanceLabel for the High Strength 6-Tooth Sprocket 8-Pack.
dents
Disponible également en paquets de deux kits

d'arbre haute résistance


Étiquette pour le kit d'insert d'arbre haute résistance. 		L'emplacement de cette pièce est indiqué dans le coin supérieur droit du plateau.

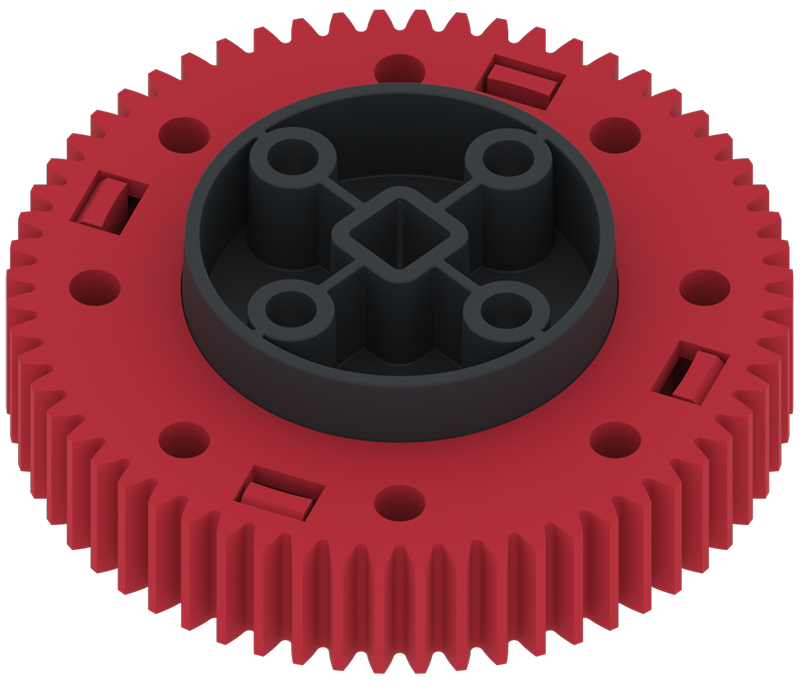

Insert d'engrenage haute résistance Insert d'engrenage haute résistance. Cette pièce est disponible en trois paquets :
 276-3880
 276-3881
 276-3876

Numéro de pièce individuel : 276-2250-006		 84

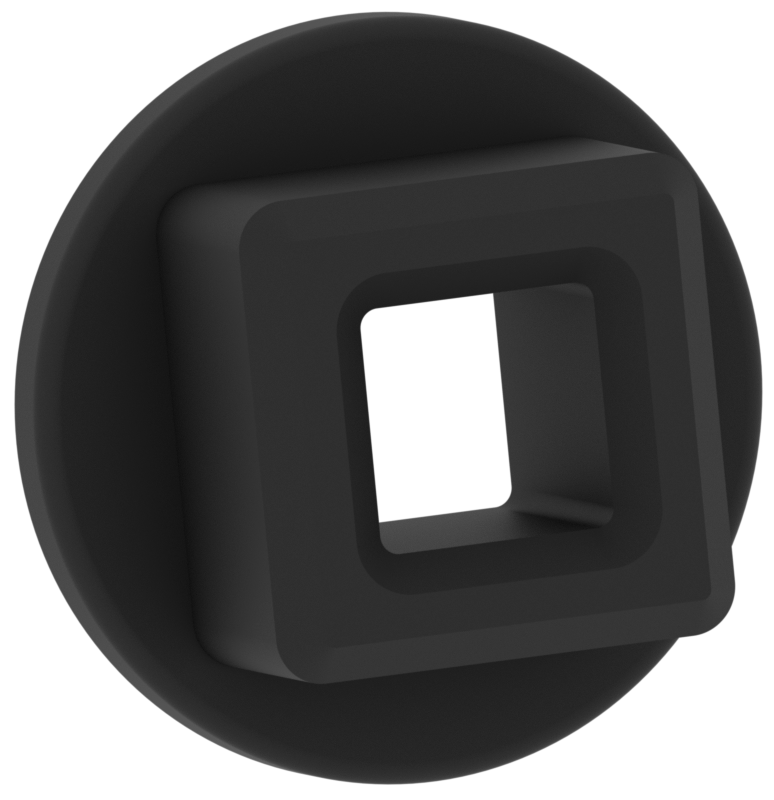

Insertion HS pour engrenage 12T Insert de pignon HS 12T. Cette pièce est livrée dans un pack varié :
276-6009-808

Numéro de pièce individuel :
276-2250-007		 1 Livré dans 1 sachet de pièces supplémentaires

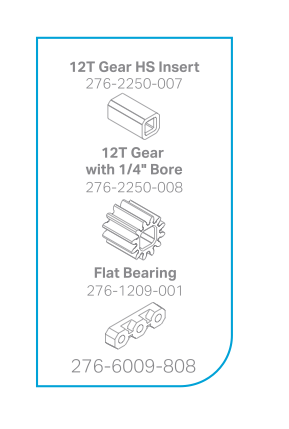

Étiquette pour un sac contenant trois types de pièces : un insert HS pour pignon 12T, un pignon 12T avec alésage de 1/4 de pouce et un roulement plat. 		L'emplacement de cette pièce est indiqué dans le coin supérieur droit du plateau.
Engrenage 12T haute résistance avec alésage ¼" Pignon haute résistance 12T avec alésage de 1/4 pouce. Cette pièce est livrée dans un pack varié :
276-6009-808

Numéro de pièce individuel :
276-2250-008		 1

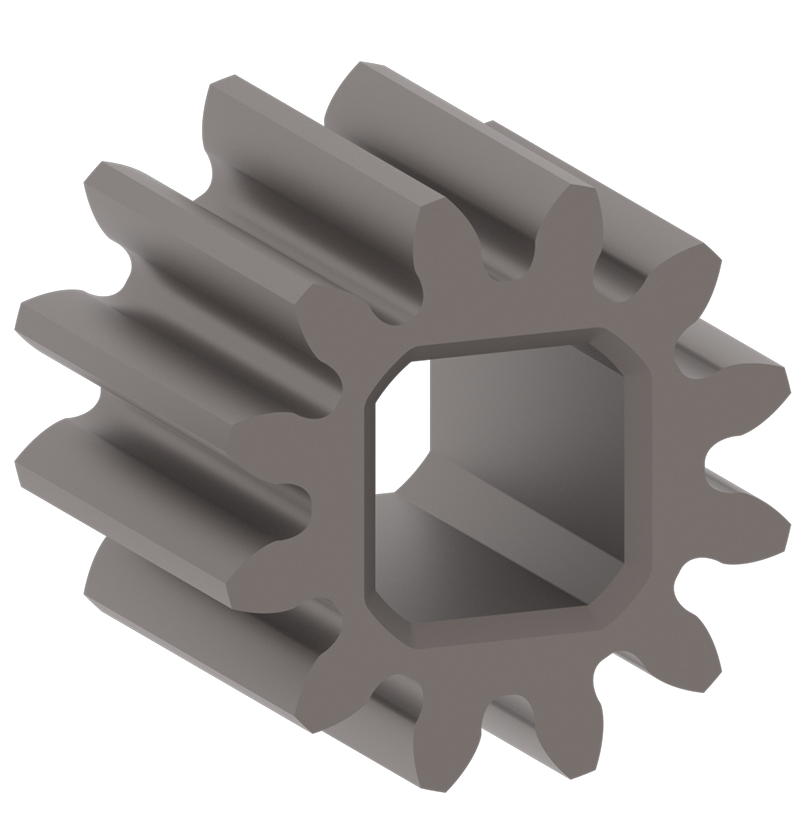

Engrenage métallique 12T Engrenage métallique 12T. 6010-011 12 Livré en 1 sachet de 12 (étiqueté 276-7368) L'emplacement de cette pièce est indiqué dans le coin supérieur droit du plateau.

Une fois que toutes les pièces du kit Workcell ont été placées dans le plateau du bac de stockage 1, le plateau ressemblera à cette image (sélectionnez l'image pour l'agrandir).

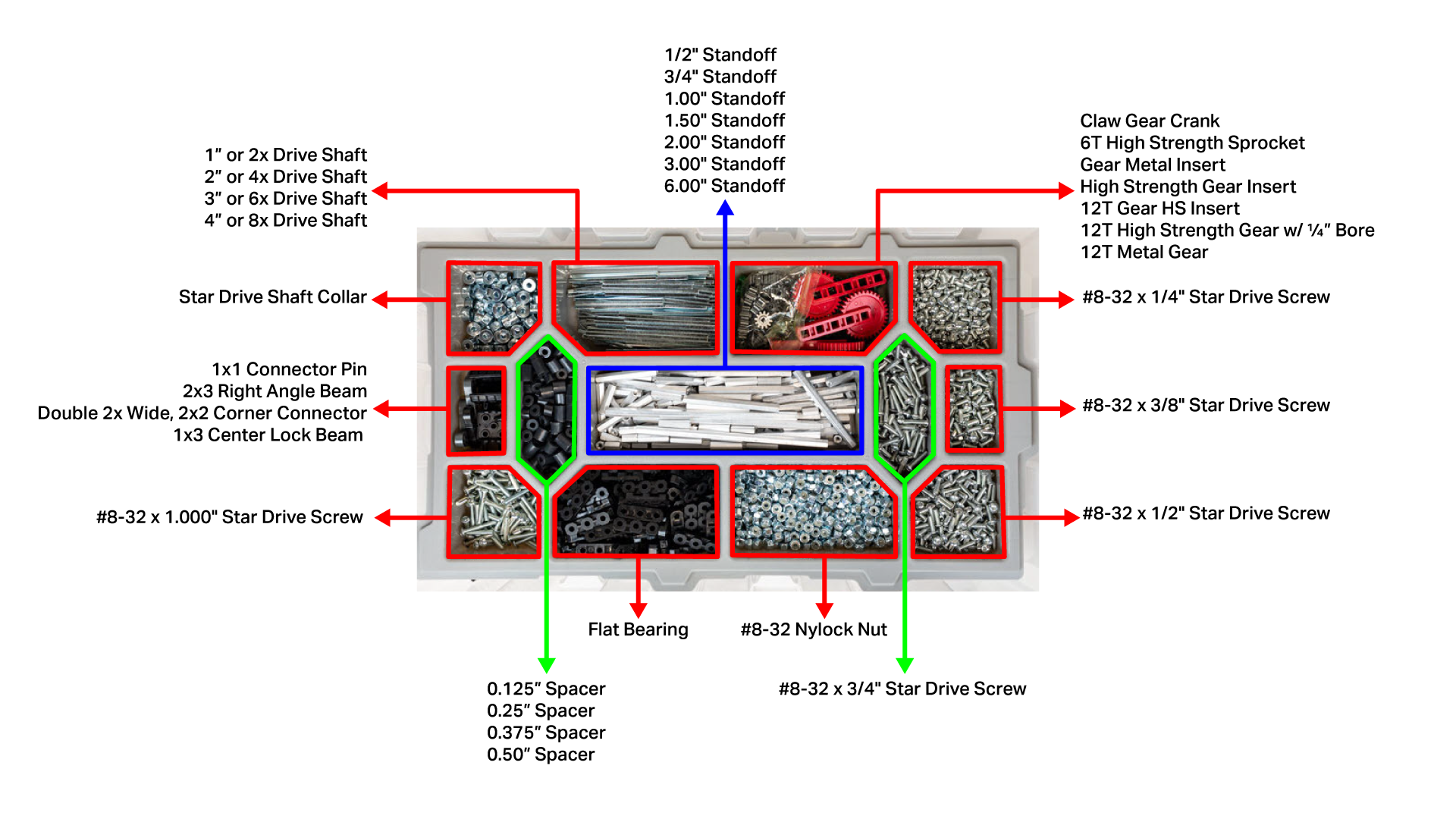

Schéma de dessus du plateau du bac de rangement 1, avec chaque section mise en évidence et ses pièces incluses listées. Le plateau comporte 13 sections au total.

Bac de rangement 1 : Base

Partie Photo Numéro de pièce Quantité Notes sur le sac Emplacement

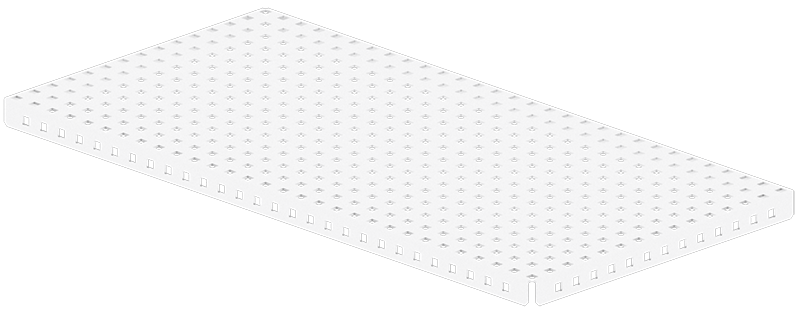

Plaque de base 15x30 Plaque de base 15x30. 276-1341 3 Ceux-ci sont livrés en trois boîtes de deux plaques de base.

Vous devrez ouvrir une de ces boîtes tout en organisant votre bac de rangement pour créer deux séries de trois.		 Cette pièce se trouve dans la base du bac de rangement.
Chargeur de disque - Bas Alimentateur à disque - Bas. Cette pièce est livrée dans ce pack :
276-7720

Numéro de pièce individuel :
276-7720-001		 1 Livré en 1 sachet

Étiquette pour un sac contenant les deux pièces du distributeur à disque. 		Cette pièce se trouve dans la base du bac de rangement.
Chargeur de disque - Haut Alimentateur à disque - Haut. Cette pièce est livrée dans ce pack :
276-7720

Numéro de pièce individuel :
276-7720-002		 1

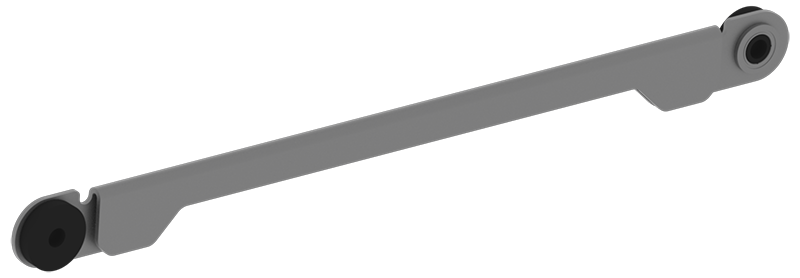

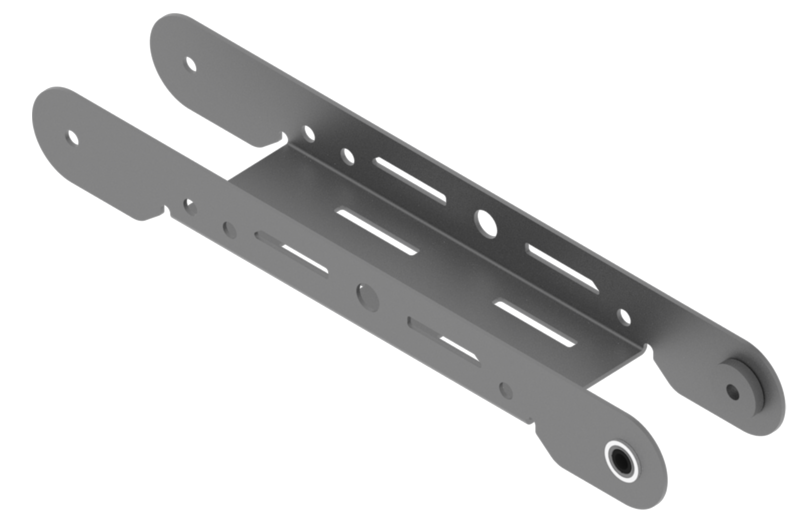

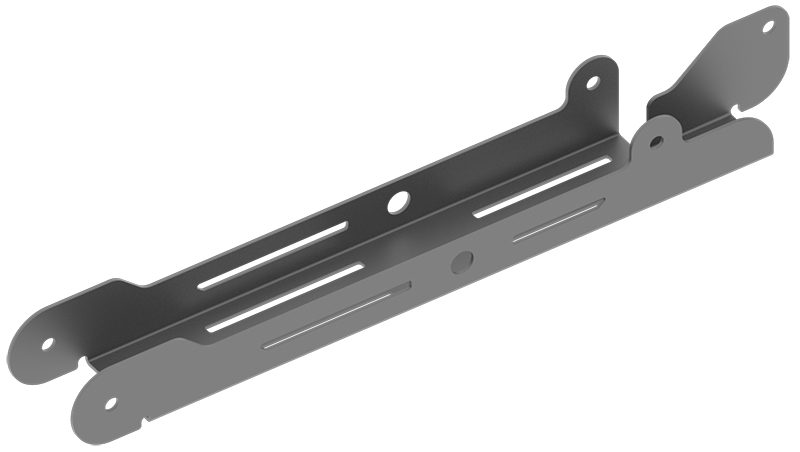

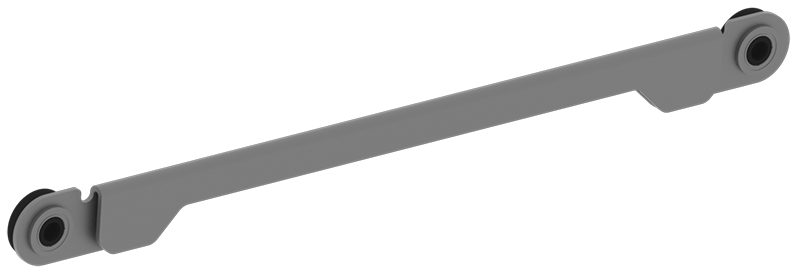

Barre de bras Barre de bras. Cette pièce est livrée dans ce pack :
276-7151

Numéro de pièce individuel :
276-7151-500		 2 Livré en 1 sachet

Étiquette pour un sac contenant les pièces du kit de bras robotisé. 		Cette pièce se trouve dans la base du bac de rangement.
Barre de bras 2 Barre de bras 2. Cette pièce est livrée dans ce pack :
276-7151

Numéro de pièce individuel :
276-7151-501		 1

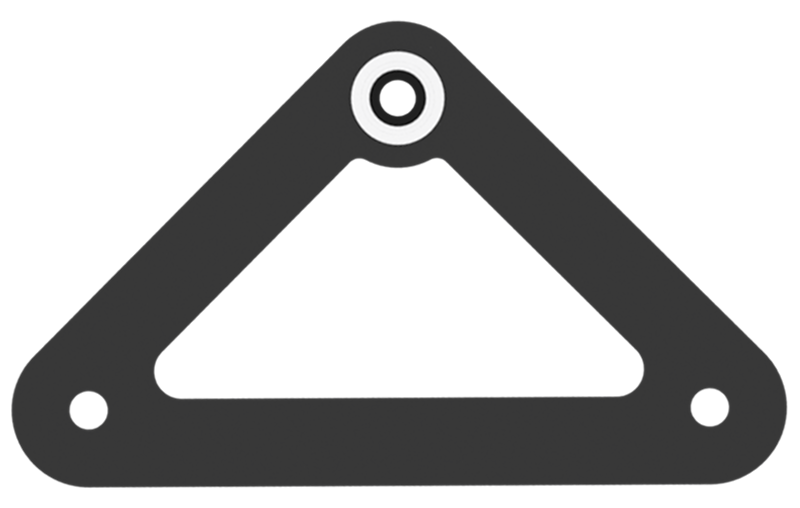

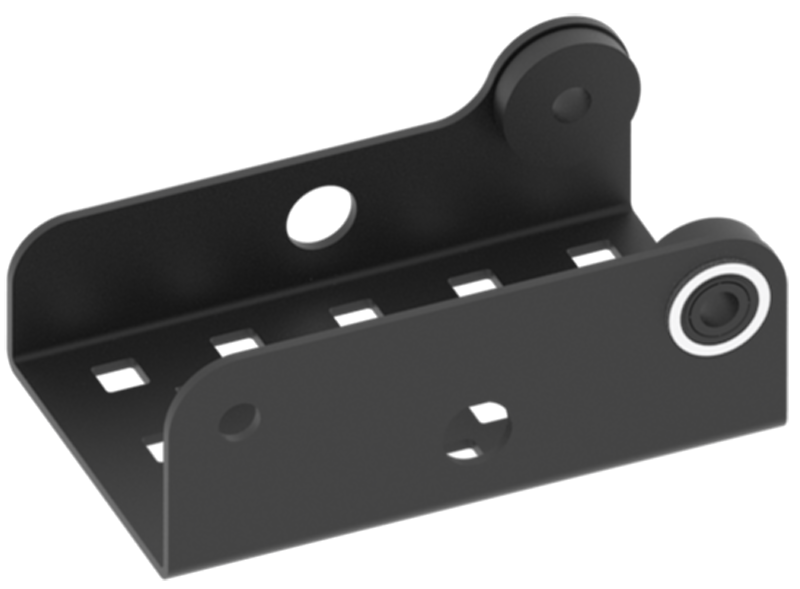

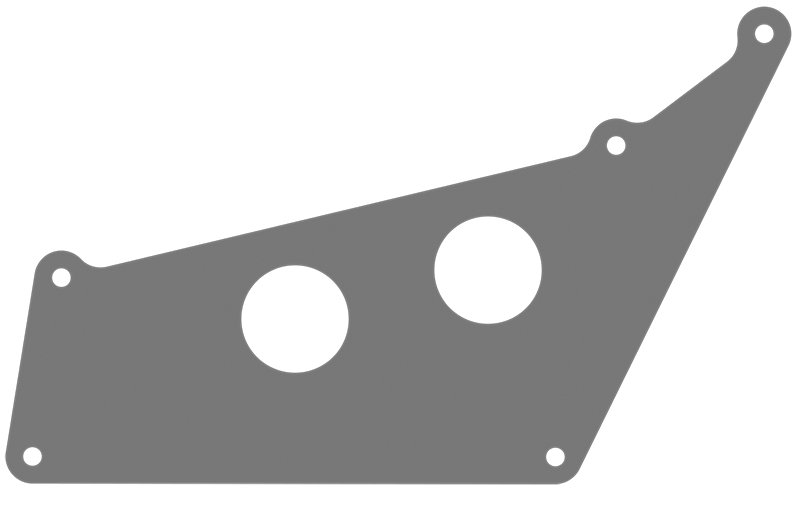

Plaque de transfert de bras Plaque de transfert du bras. Cette pièce est livrée dans ce pack :
276-7151

Numéro de pièce individuel :
276-7151-600		 1
Articulation du bras 3 Articulation du bras 3. Cette pièce est livrée dans ce pack :
276-7151

Numéro de pièce individuel :
276-7151-006		 1
Gabarit de maîtrise des bras Gabarit de maîtrise du bras. Cette pièce est livrée dans ce pack :
276-7151

Numéro de pièce individuel :
276-7151-011		 1
Articulation du bras 1 - Gauche Articulation du bras 1 - Gauche. Cette pièce est livrée dans ce pack :
276-7151

Numéro de pièce individuel :
276-7151-100		 1
Articulation du bras 1 - Droite Articulation du bras 1 - Droite. Cette pièce est livrée dans ce pack :
276-7151

Numéro de pièce individuel :
276-7151-200		 1
Articulation du bras 2 Articulation du bras 2. Cette pièce est livrée dans ce pack :
276-7151

Numéro de pièce individuel :
276-7151-300		 1
Articulation du bras 4 Articulation du bras 4. Cette pièce est livrée dans ce pack :
276-7151

Numéro de pièce individuel :
276-7151-400		 1

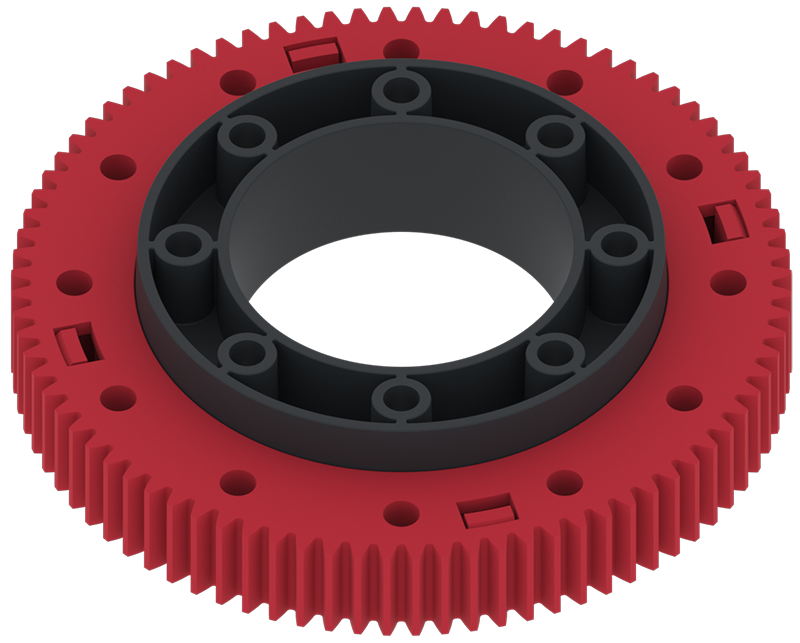

Kit de roulement de platine Palier de grande taille pour plateau tournant. Cette pièce est livrée dans ce pack :
276-5652

Numéro de pièce individuel :
276-5652-000		 1 Livré en 1 sachet

Étiquette pour un sac contenant les pièces du kit de roulements de plateau tournant. 		Cette pièce se trouve dans la base du bac de rangement.
Kit de roulement de platine Petit roulement de plateau tournant. Cette pièce est livrée dans ce pack :
276-5652

Numéro de pièce individuel :
276-5652-004		 1
Kit de roulement de platine Support de montage pour platine vinyle. Cette pièce est livrée dans ce pack :
276-5652

Numéro de pièce individuel : 276-5652-007		 1
Surface effaçable à sec Surface effaçable à sec. 276-7157-006 1 Cette surface effaçable à sec peut facilement se fondre dans les parois de la boîte car elle est transparente.

Assurez-vous de garder un œil sur les côtés de la boîte ou tout au fond.		 Cette pièce se trouve dans la base du bac de rangement.

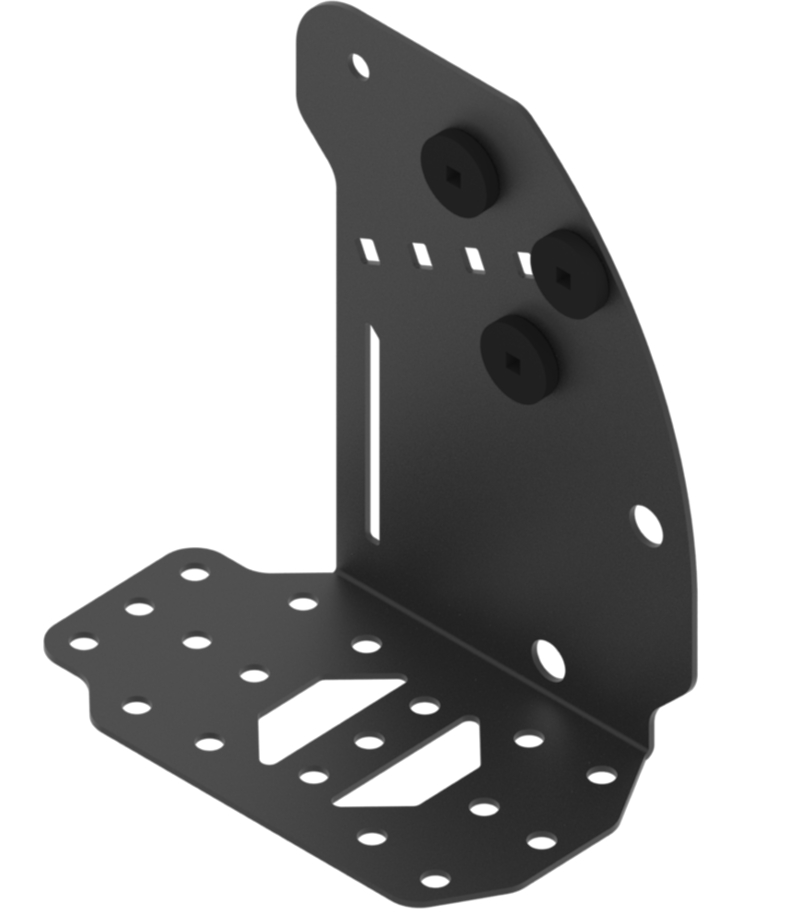

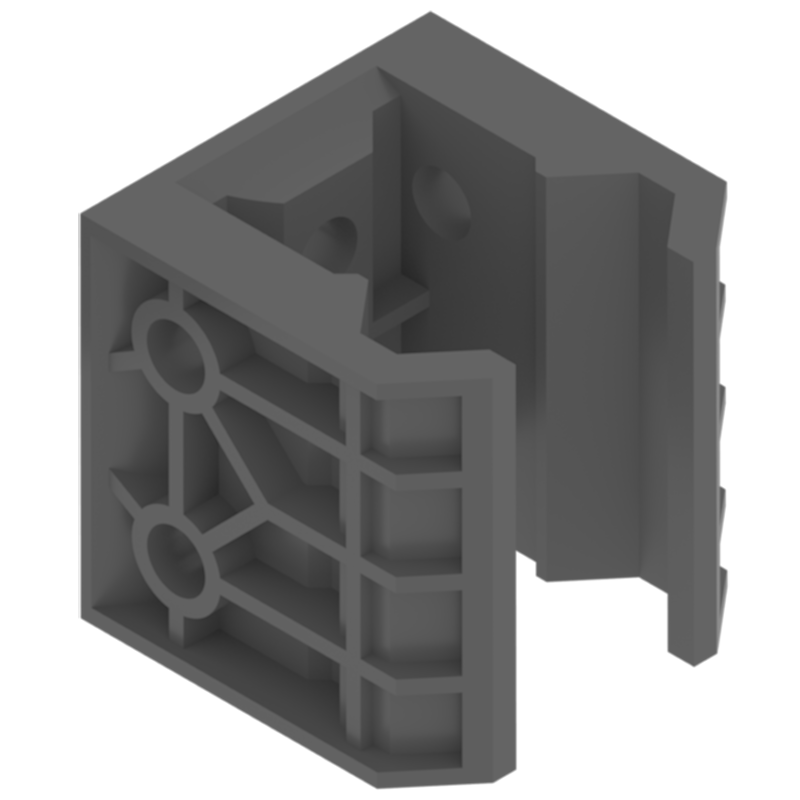

Assemblage de support de cerveau de robot Assemblage du support du cerveau du robot. 276-7152-002 1 Livré en 1 sachet de 1 Cette pièce se trouve dans la base du bac de rangement.

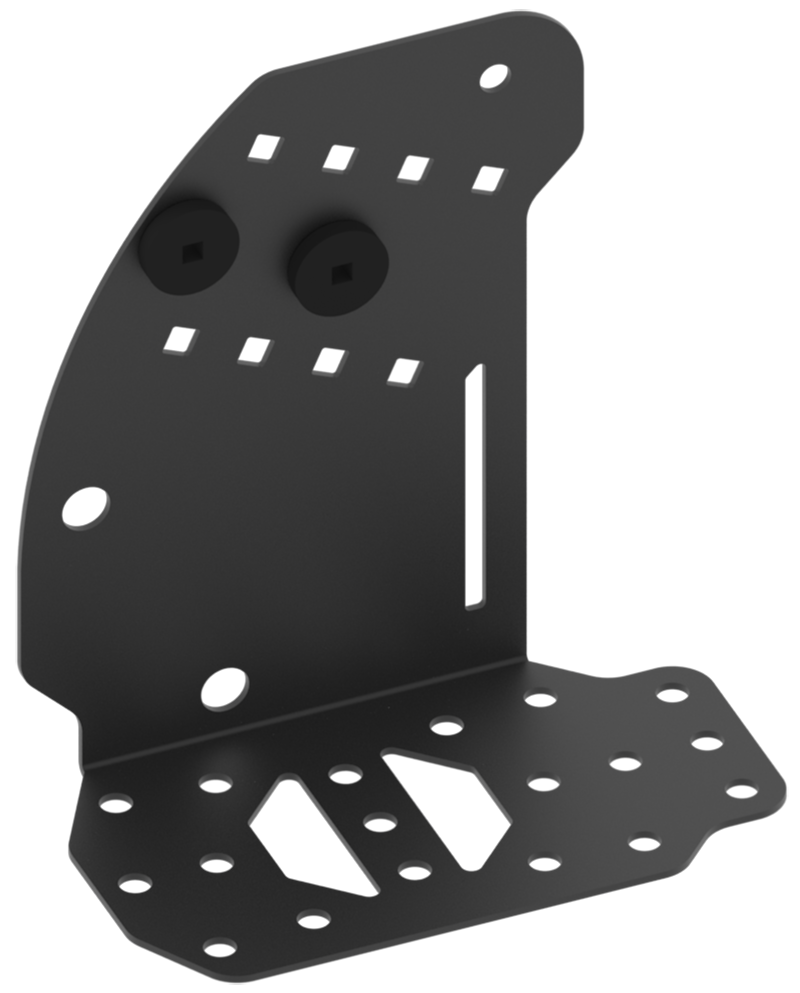

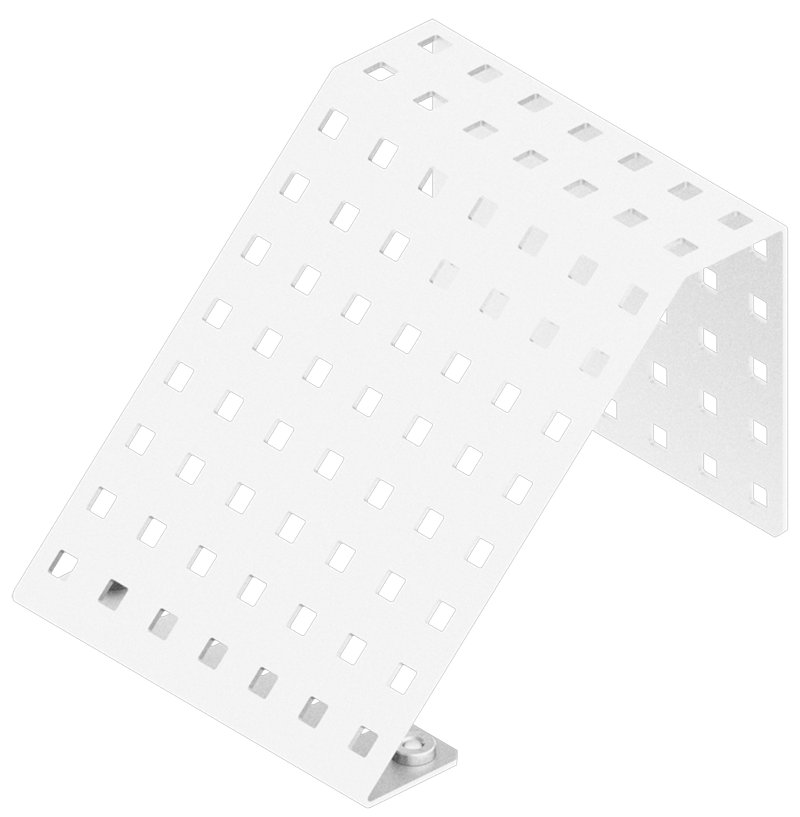

Support de convoyeur d'entrée et de sortie Support de convoyeur d'entrée/sortie. 276-7153-001 8 Livré en 1 sachet de 8 Cette pièce se trouve dans la base du bac de rangement.

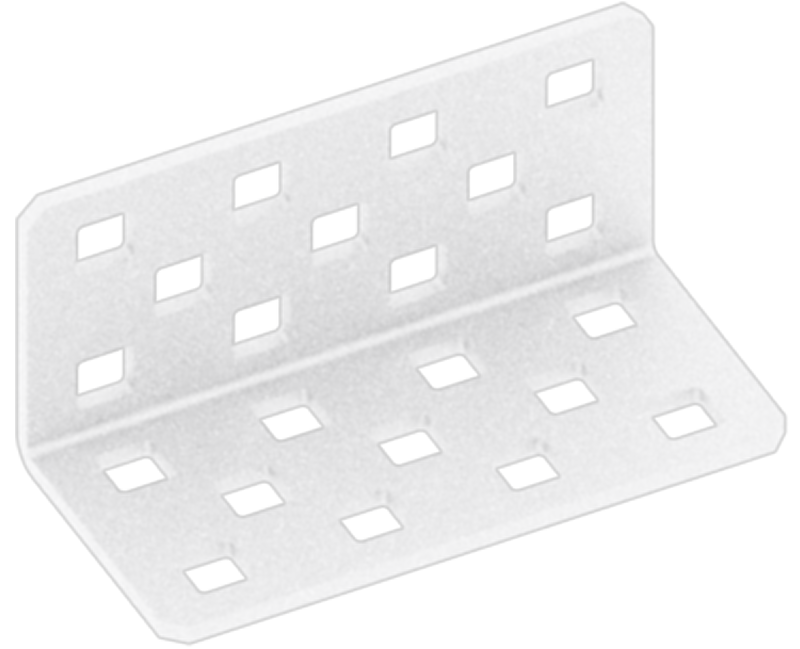

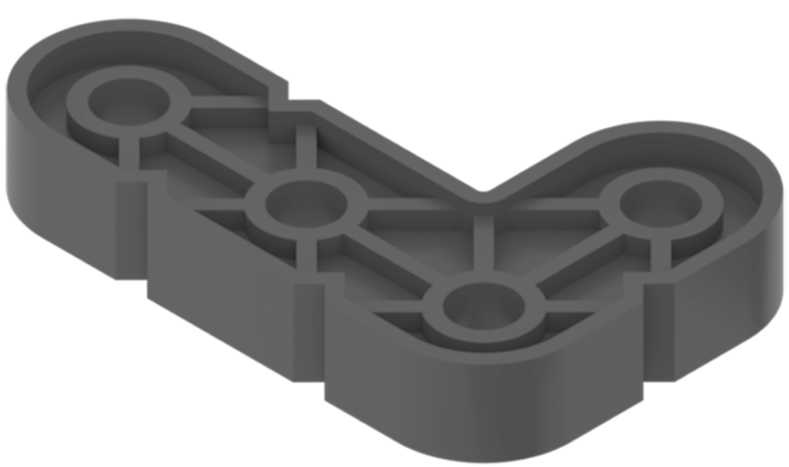

Gousset de couple d'angle Gousset d'angle pour couple. 276-2578-001 8 Livré en 1 sachet de 8 Cette pièce se trouve dans la base du bac de rangement.

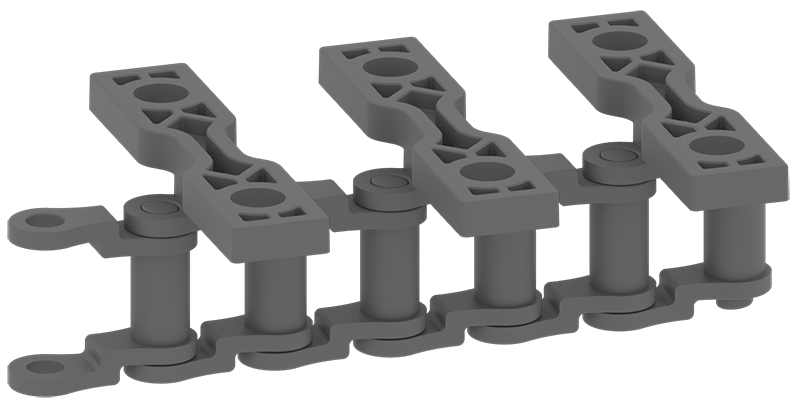

Chaîne de convoyeur haute résistance Chaîne de convoyeur haute résistance. 276-7141 6 chaînes Livré en plusieurs sachets de 6 chaînes.

Un seul sac est nécessaire pour le bac 1.

Les autres sacs seront placés dans le bac 3.		 Cette pièce se trouve dans la base du bac de rangement.
Barre d'acier 1x25 Barre d'acier 1x25. 275-1141-001 8 Livré en 1 sachet de 8 Cette pièce se trouve dans la base du bac de rangement.

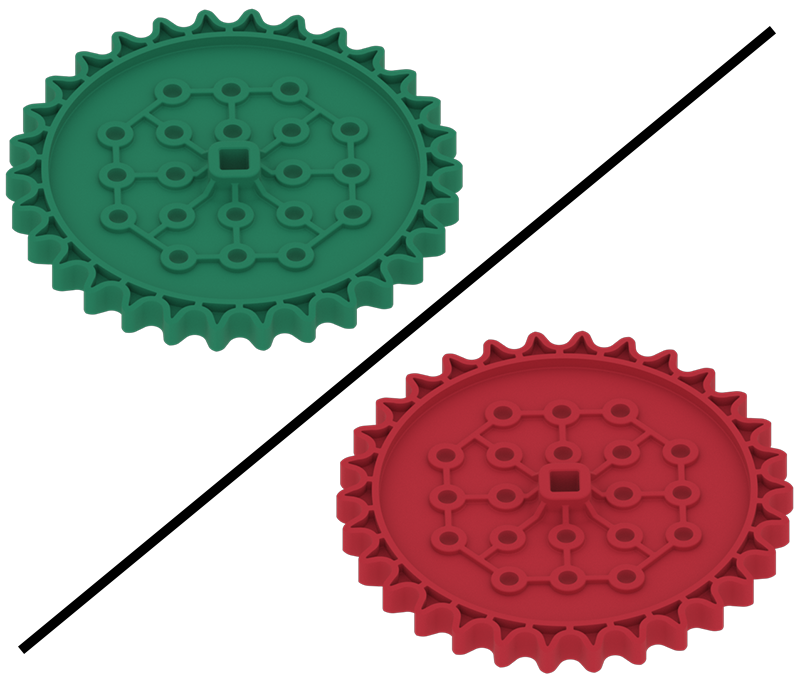

Pignon haute résistance 30T

Remarque : Cette pièce est actuellement en cours de transition du vert au rouge.		 Pignon haute résistance 30T. L'ancienne version verte et la nouvelle version rouge sont toutes deux présentées. Cette pièce est livrée dans un pack :
276-3880

Numéro de pièce individuel :
276-2252-007		 4 Disponible en paquets de pignons haute résistance à 30 dents.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Un seul de ces paquets est nécessaire pour le bac 1.

Les autres paquets iront dans le bac 3.		 Cette pièce se trouve dans la base du bac de rangement.
Kit de maillons de fixation de chaîne haute résistance Kit de maillons de fixation de chaîne haute résistance. 276-7578 6 liens Livré en plusieurs sachets de 6 maillons.

Un seul sac est nécessaire pour le bac 1.

Les autres sacs seront placés dans le bac 3.		 Cette pièce se trouve dans la base du bac de rangement.


Une fois que toutes les pièces du kit Workcell ont été placées dans la base du bac de stockage 1, la base ressemblera à cette image.

Vue de dessus du fond du bac de rangement 1 pour illustrer comment les pièces doivent être rangées.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
