Stockage du kit Workcell V5 - Bac 2 : électronique et outils

Cet article couvrira les pièces du kit V5 Workcell qui seront organisées dans le bac de stockage 2.

Il y a trois éléments pour organiser le bac de stockage 2 :

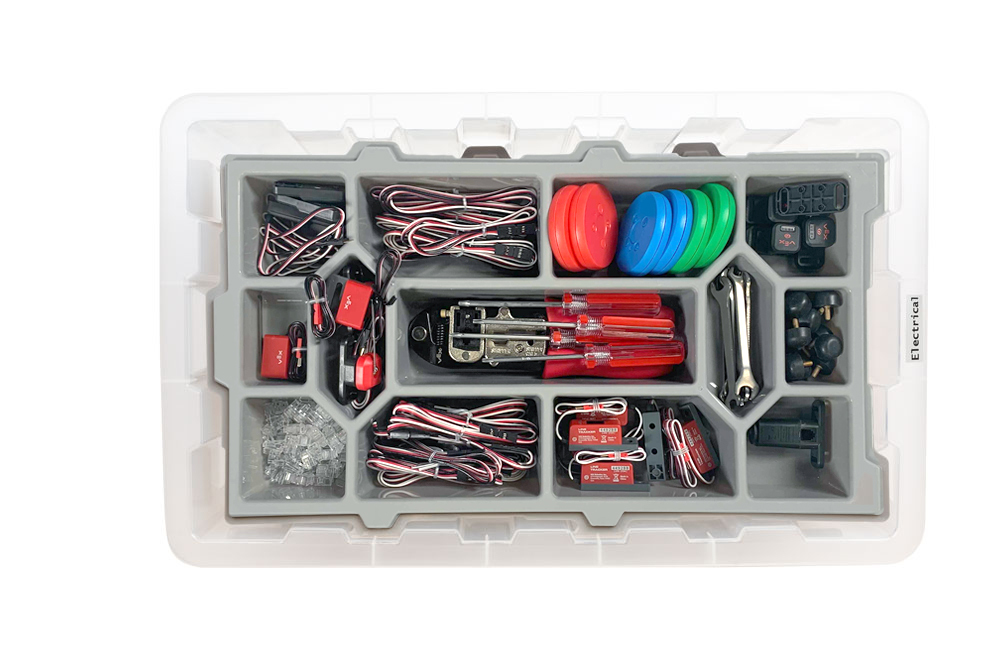

Le bac de rangement 2, plateau 1 du kit de cellule de travail V5 est vu de dessus.

Bac 1

Le bac de rangement 2 du kit de cellule de travail V5, plateau 2, est vu de dessus.

Bac 2

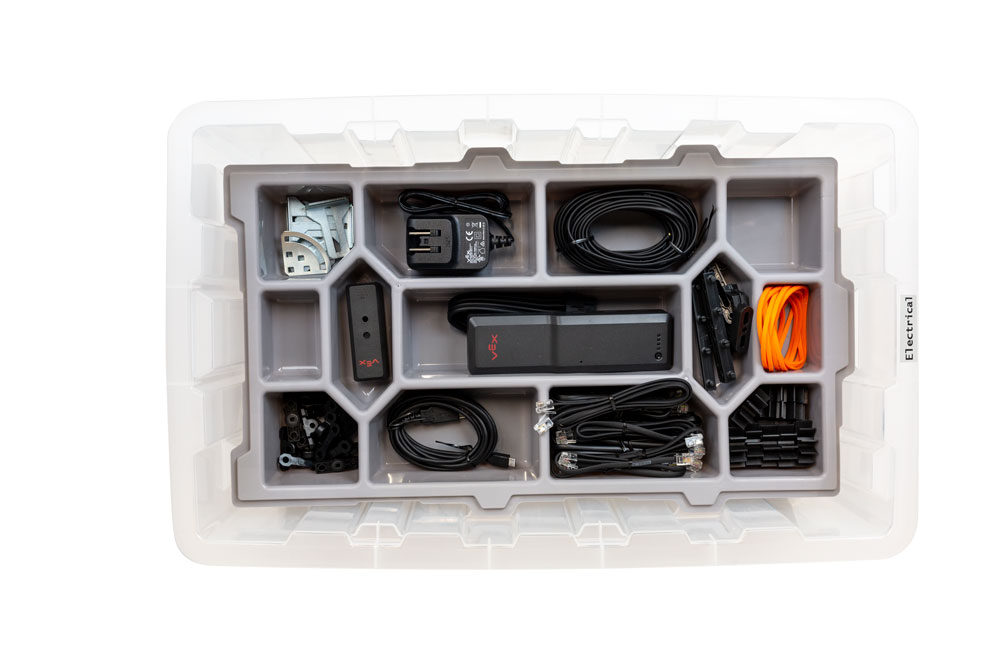

Vue de dessus du bac de rangement 2 du kit d'atelier V5.

Base

Cet article organise chaque pièce du bac 2 et fournit les informations suivantes sous forme de tableau de gauche à droite :

  • Partie : C'est le nom de la pièce. Des hyperliens sont fournis pour les pièces de rechange disponibles à l'achat individuellement sur vexrobotics.com.
    Photo : Ceci est une image de la pièce. Utilisez-le comme référence lors du déballage de votre kit et de la construction de la Workcell V5.
  • Numéro de pièce : Si une pièce est livrée dans un kit, un sac ou une boîte plus grand, le numéro de pièce du kit, du sac ou de la boîte et le numéro de pièce individuel sont fournis. Utilisez ces numéros de pièces pour identifier vos pièces lors du déballage, puis lors de la construction de la Workcell V5.
  • Quantité : Il s'agit de la quantité de chaque pièce fournie. Utilisez-le pour vous assurer que vous disposez du nombre correct de pièces à chaque emplacement du bac ou du bac lors du déballage.
  • Notes sur le sac : Cette colonne fournit des informations sur la façon dont la ou les pièces de ce kit, sac ou boîte seront reçues. Si les pièces sont livrées dans un kit, un sac ou une boîte plus grand, une image de l'étiquette est fournie à titre de référence. Utilisez-les comme référence lors du déballage de votre kit.

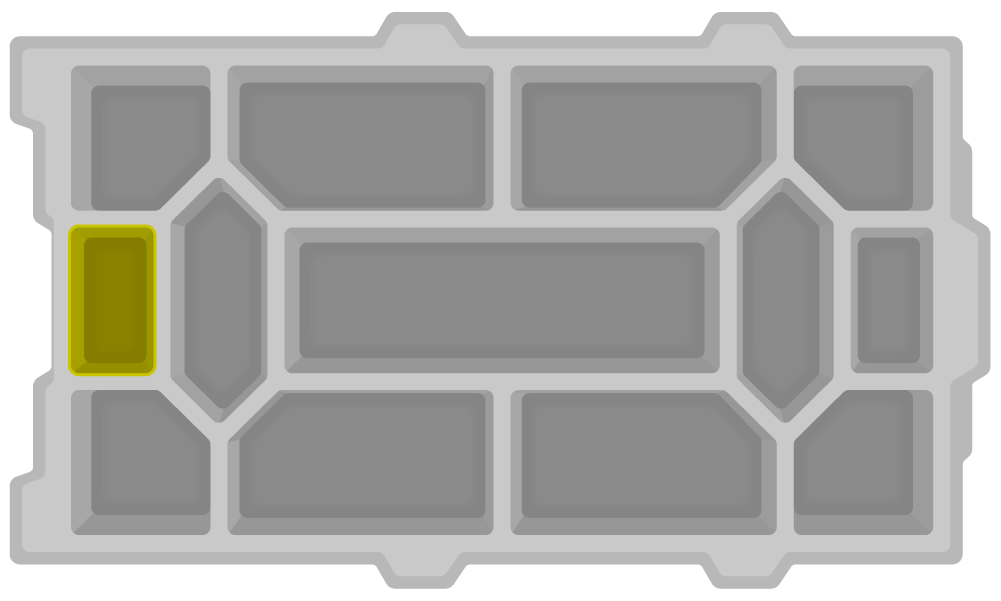

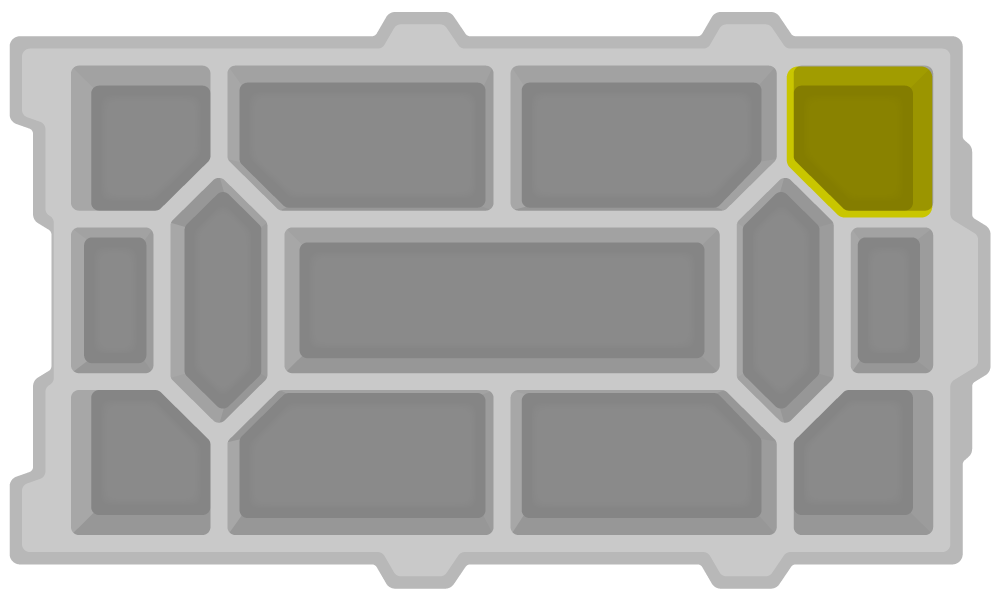

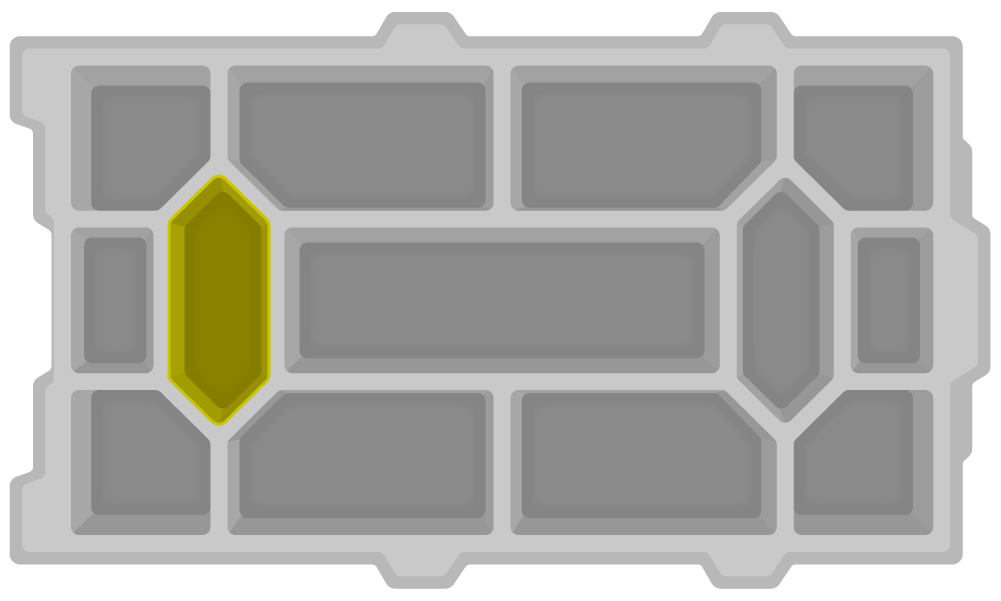

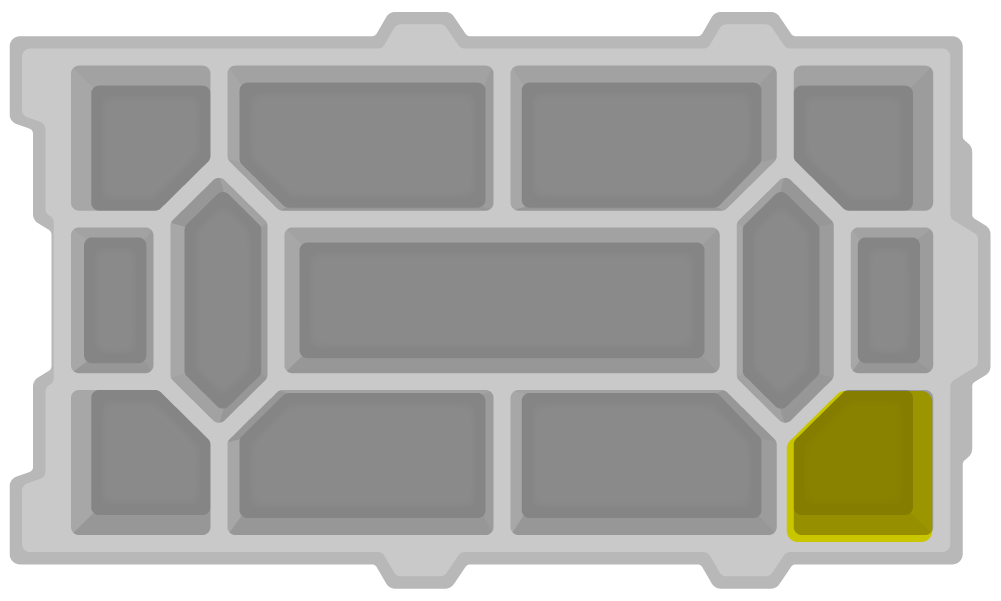

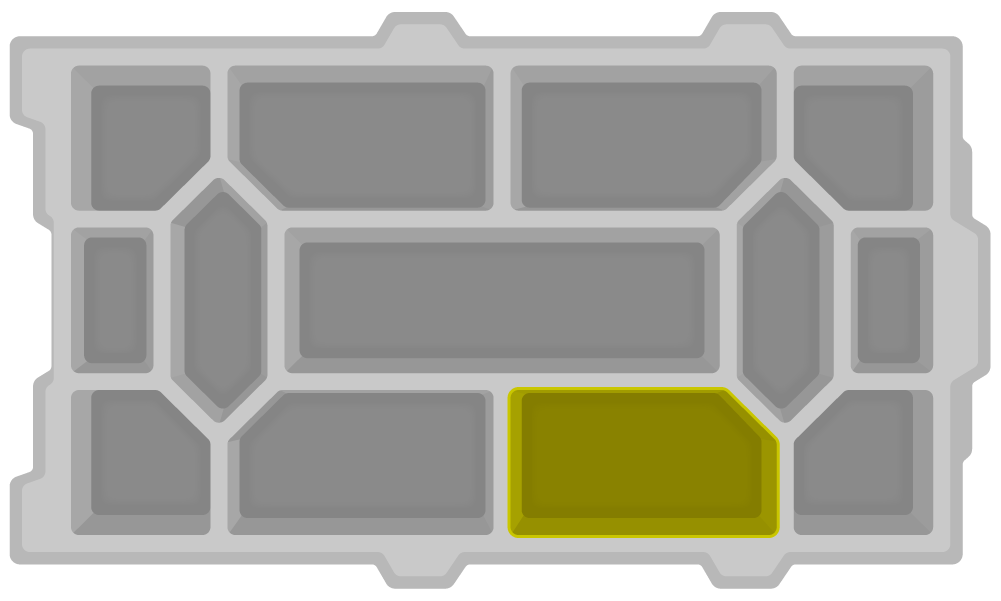

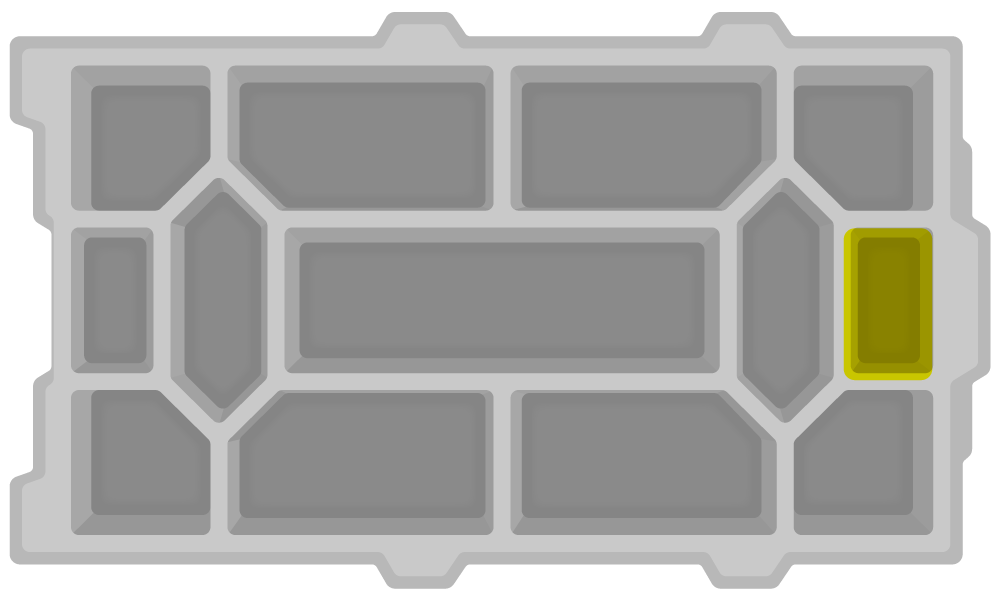

  • Emplacement : Il s'agit d'une image du bac ou du bac avec un surlignage indiquant l'endroit où la pièce doit être placée dans ce bac ou ce bac. Ces informations peuvent également être utiles lors de la construction de la Workcell V5 si un rappel est nécessaire pour savoir où se trouve une pièce.
    • Conseils utiles : Ceux-ci sont fournis dans la colonne Emplacement. Ces conseils fournissent un contexte ou des informations supplémentaires sur l'emballage, l'identification des numéros de pièces ou des conseils pour une organisation supplémentaire.

Bac de rangement 2 : plateau 1

Partie Photo Numéro de pièce Quantité Notes sur le sac Emplacement

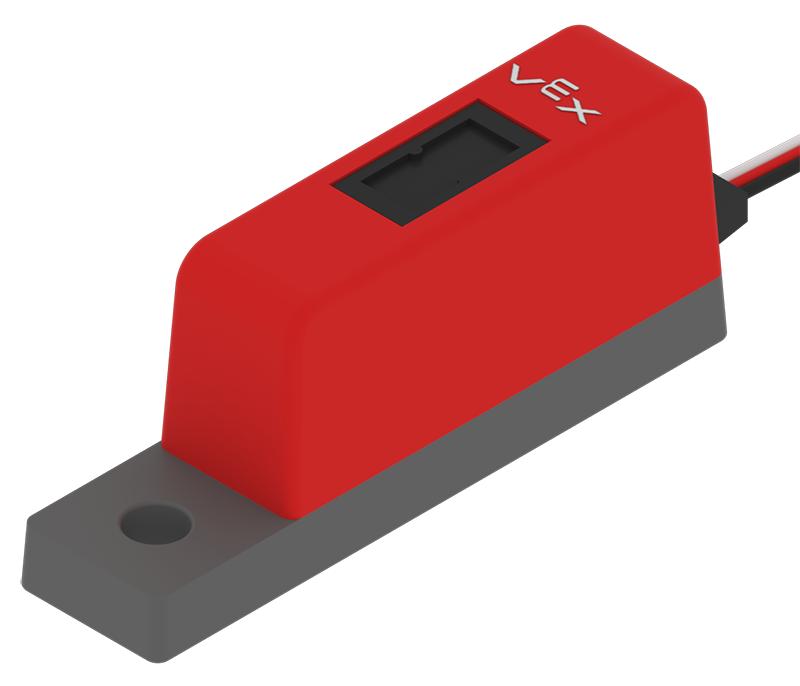

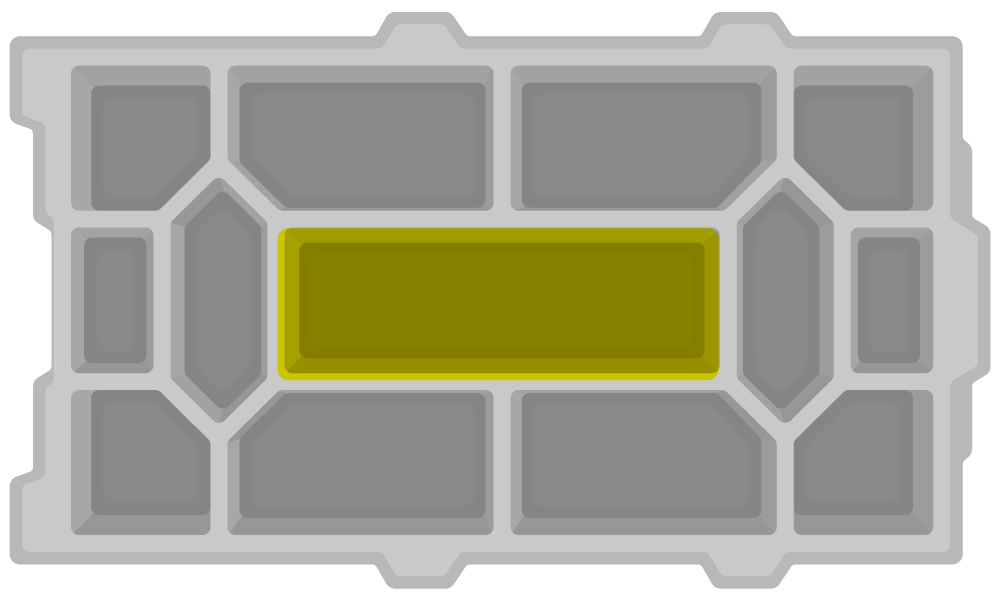

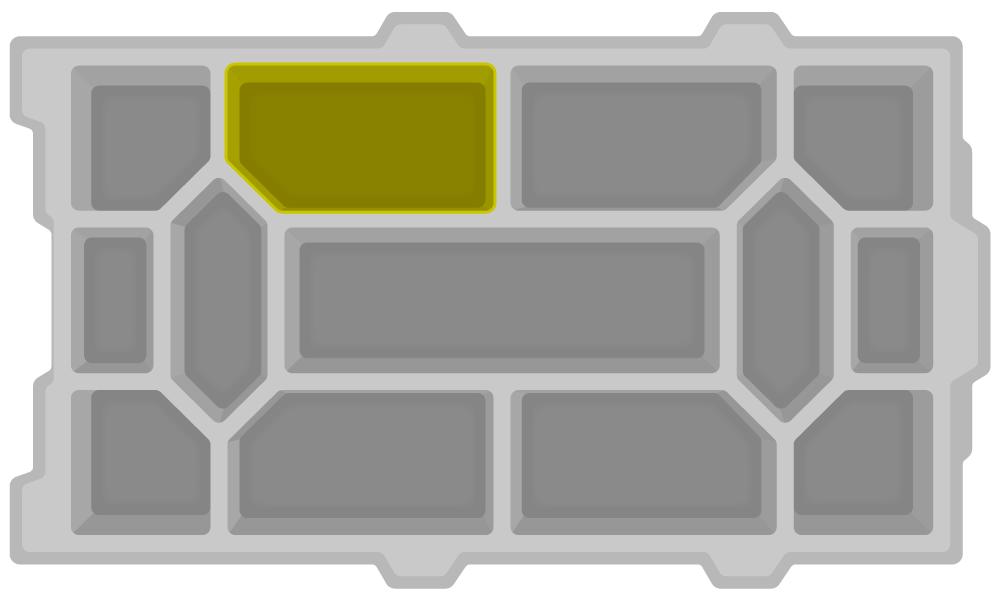

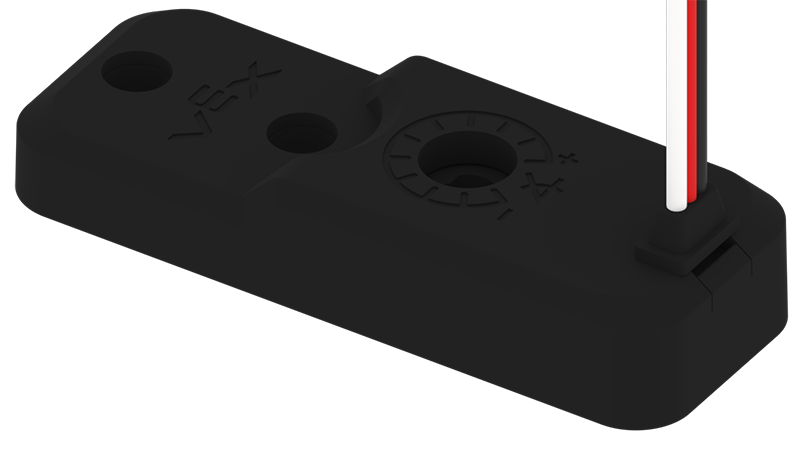

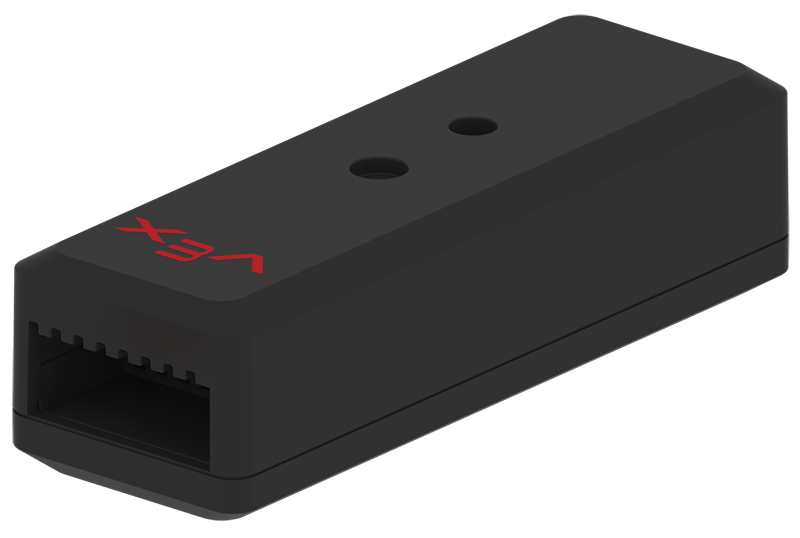

Capteur optique V5 Capteur optique V5. Cette pièce est livrée dans ce pack :
276-7832

Numéro de pièce individuel :
276-7043		 4 Ceux-ci font partie de la Workcell Electronics Box

Étiquette pour le boîtier électronique de la cellule de travail V5, qui contient cette pièce. 		L'emplacement de cette pièce est indiqué dans le coin supérieur droit du premier plateau.

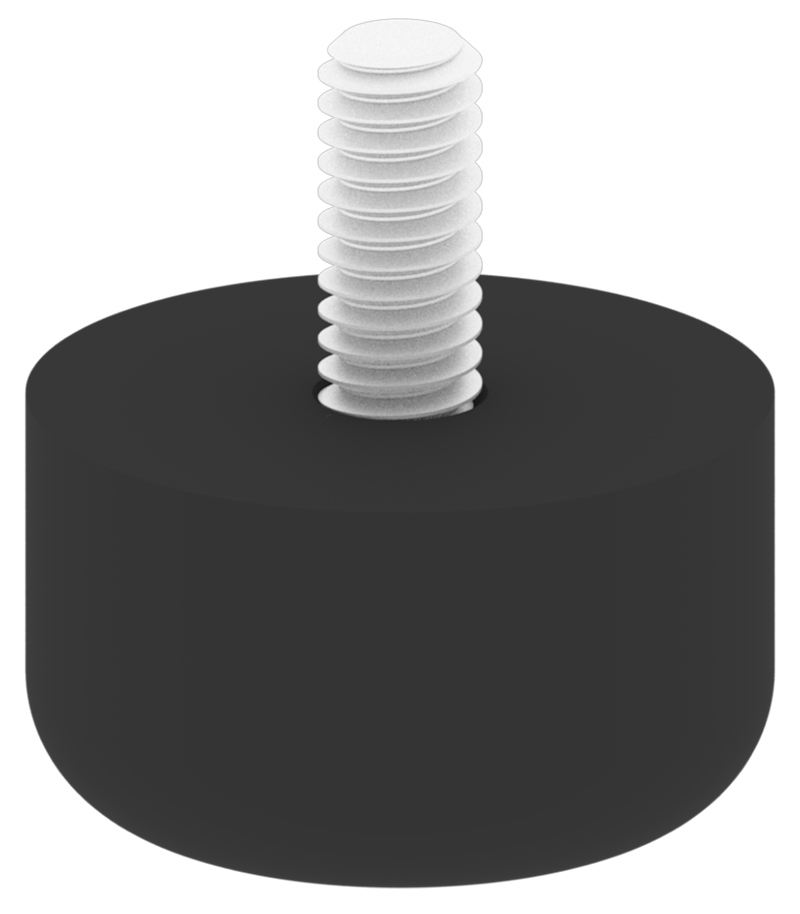

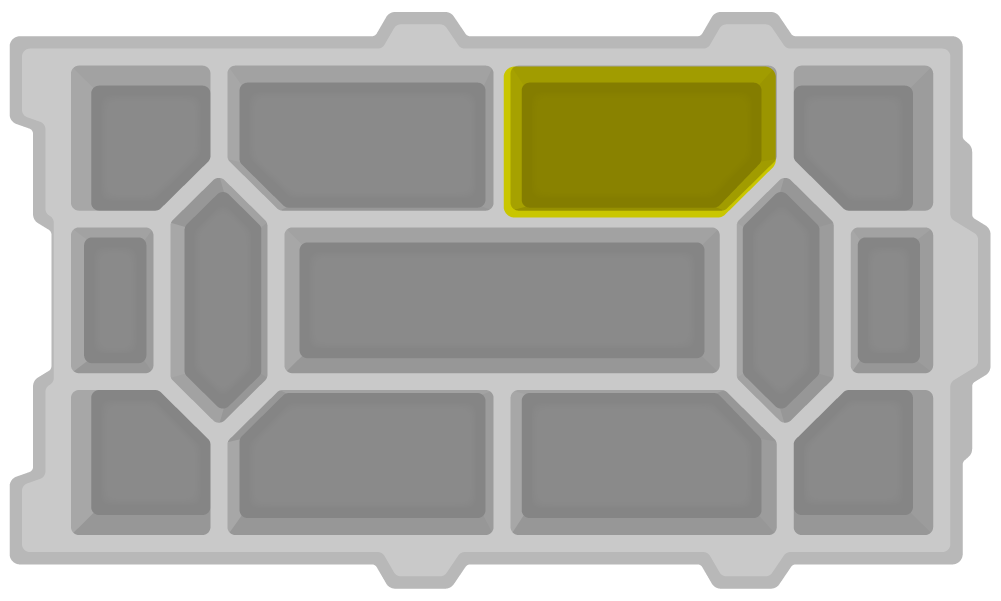

Pare-choc caoutchouc Pare-chocs en caoutchouc. 276-7499-001 12 Livré en 1 paquet de 12 L'emplacement de cette pièce est indiqué sur le côté droit du premier plateau.

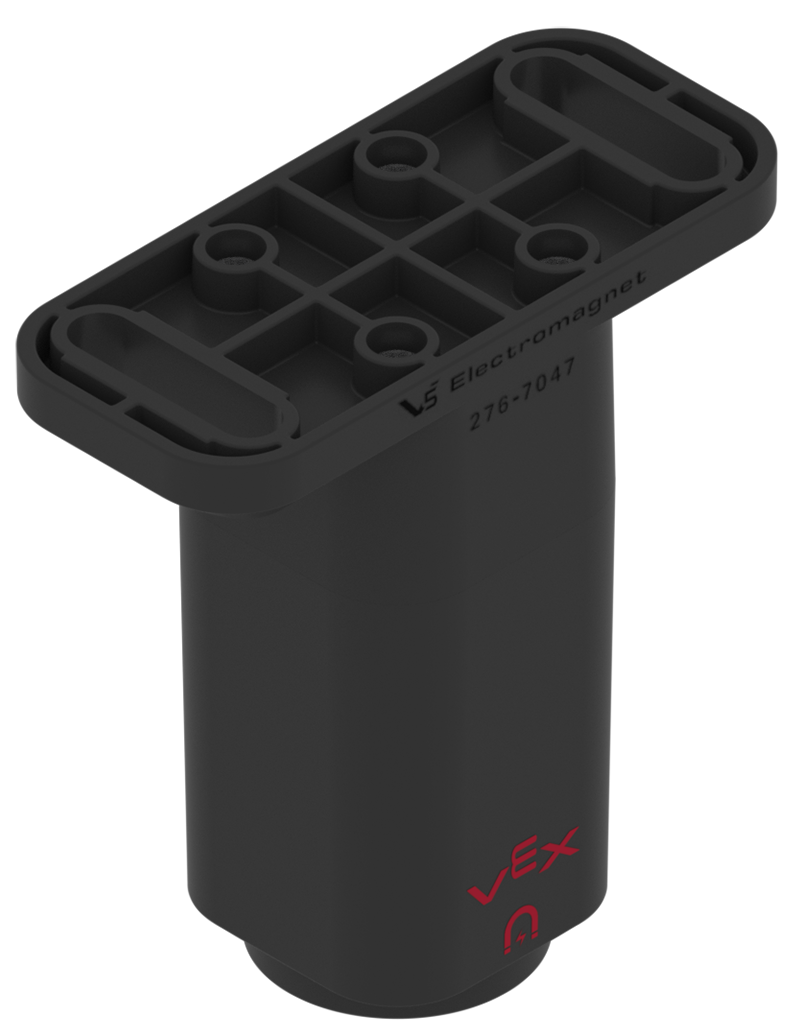

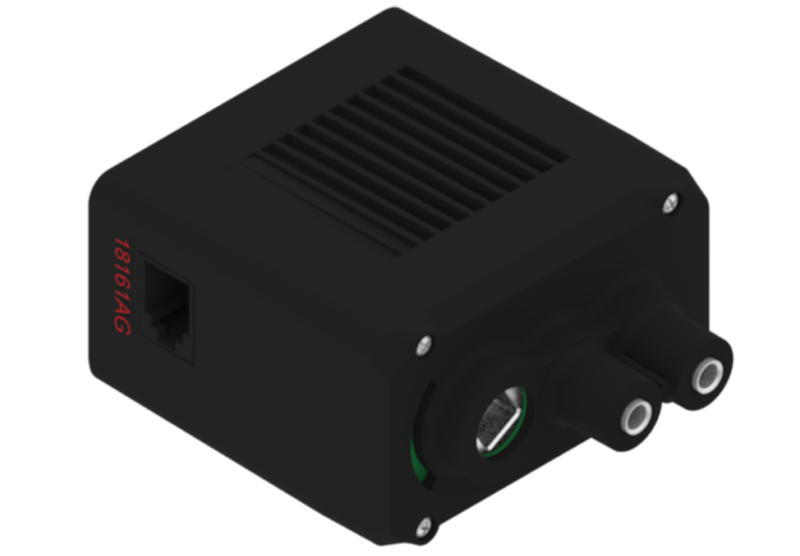

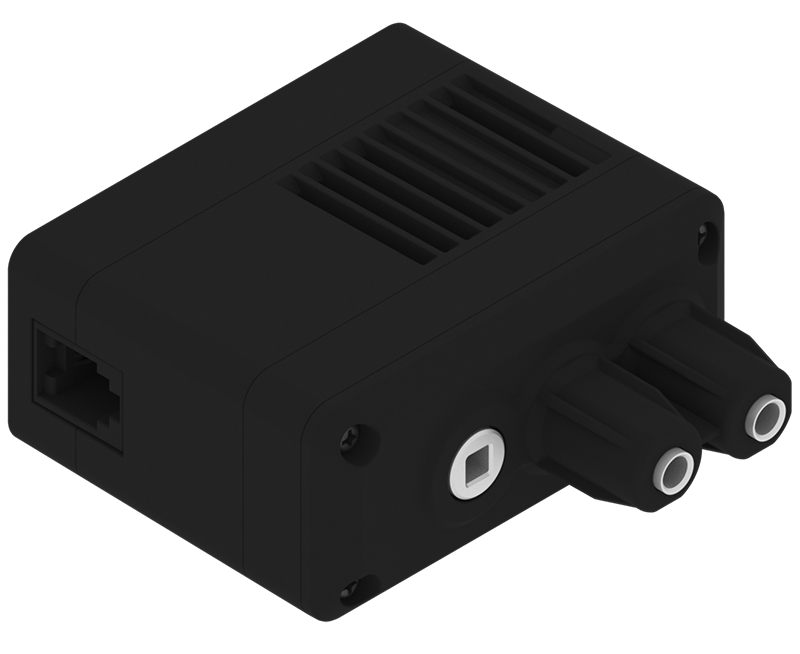

Électroaimant V5 Électroaimant V5. Cette pièce est livrée dans ce pack :
276-7832

Numéro de pièce individuel :
267-7047		 1 Cela fait partie de la Workcell Electronics Box

Étiquette pour le boîtier électronique de la cellule de travail V5, qui contient cette pièce. 		L'emplacement de cette pièce est indiqué dans le coin inférieur droit du premier plateau.

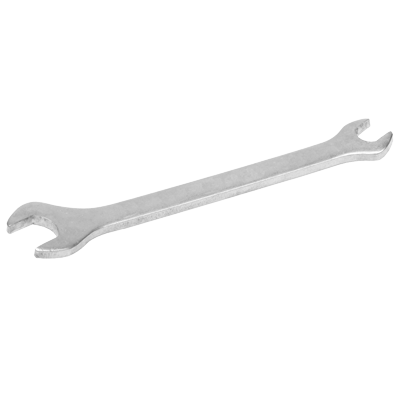

Clé ouverte Clé plate. Cette pièce est livrée dans ce pack :
276-6650-804

Numéro de pièce individuel :
267-4350-001		 6 Ceux-ci font partie du sac Competition Super Kit Tools.

Il s'agit d'un sac transparent sans étiquette contenant les clés à fourche, les clés Star Drive et les tournevis Star.		 L'emplacement de cette pièce est indiqué sur le côté droit du premier plateau.
Suivi de ligne Suivi de ligne. 276-2154-001 6 Livré en 2 paquets de 3 L'emplacement de cette pièce est indiqué sur la face inférieure du premier plateau.

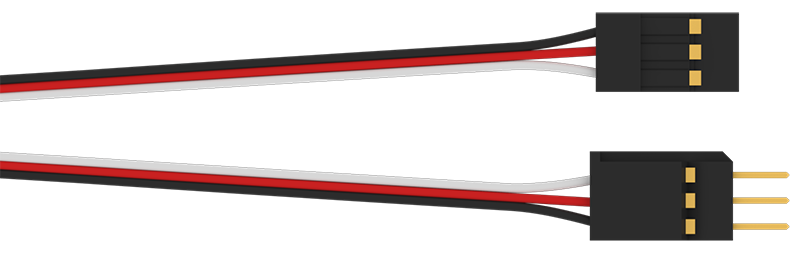

Câble d'extension à 3 fils (24") Câble d'extension à 3 fils (24 pouces). 276-1425-000 8 Livré en 2 paquets de 4 L'emplacement de cette pièce est indiqué sur la face inférieure du premier plateau.

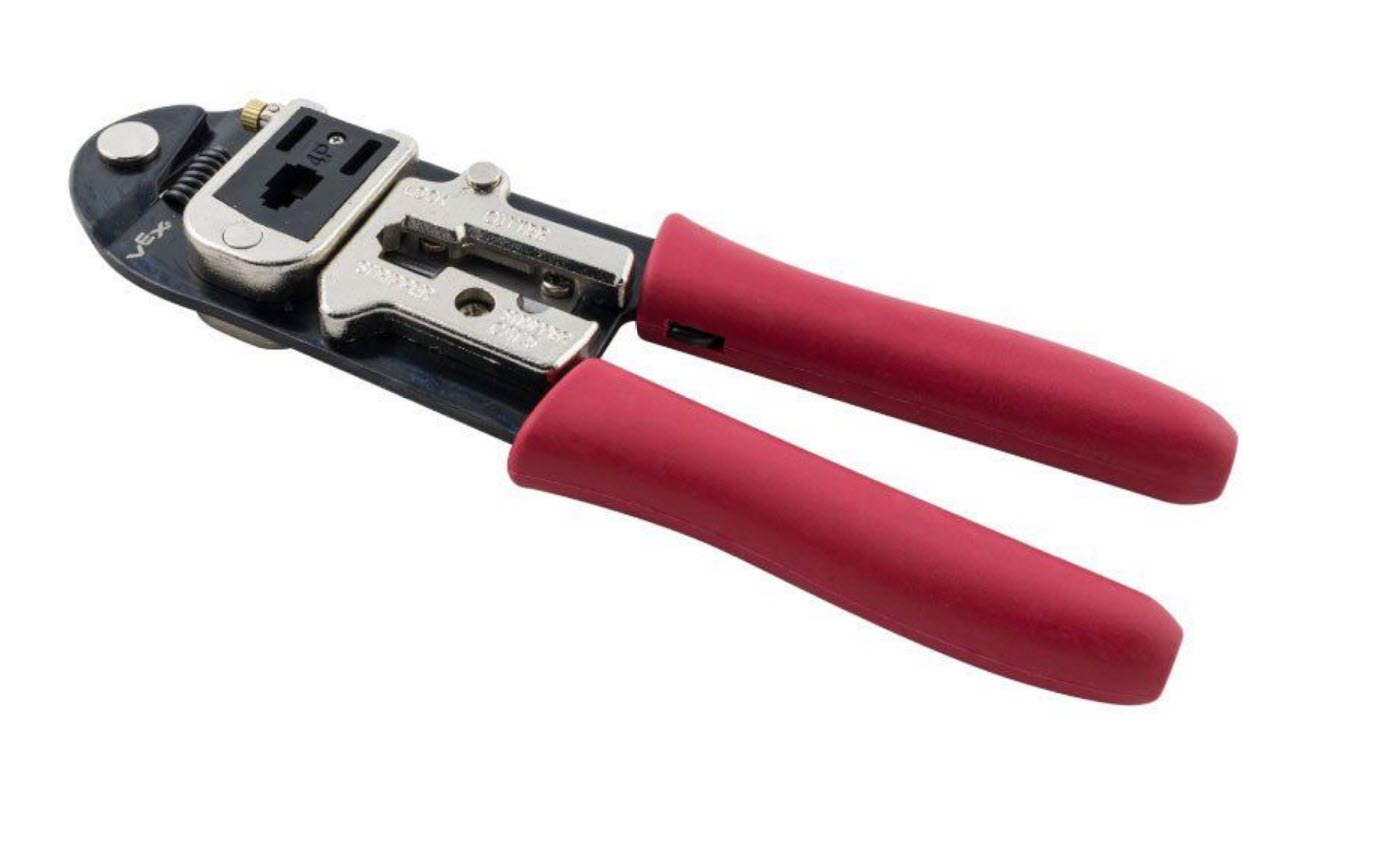

Outil de sertissage de câble intelligent V5 Outil de sertissage de câble intelligent V5. 276-5773 1 Vient individuellement L'emplacement de cette pièce est indiqué au centre du premier plateau.
Clés d'entraînement en étoile T15 Clé de disque T15 Star Drive. Cette pièce est livrée dans ce pack :
276-6650-804

Numéro de pièce individuel :
276-5011-001		 2 Ceux-ci font partie du sac Competition Super Kit Tools.

Il s'agit d'un sac transparent sans étiquette contenant les clés à fourche, les clés Star Drive et les tournevis Star.		 L'emplacement de cette pièce est indiqué au centre du premier plateau.
Clés d'entraînement en étoile T8 Clé de disque T15 Star Drive. Cette pièce est livrée dans ce pack :
276-6650-804

Numéro de pièce individuel :
276-5012-001		 2

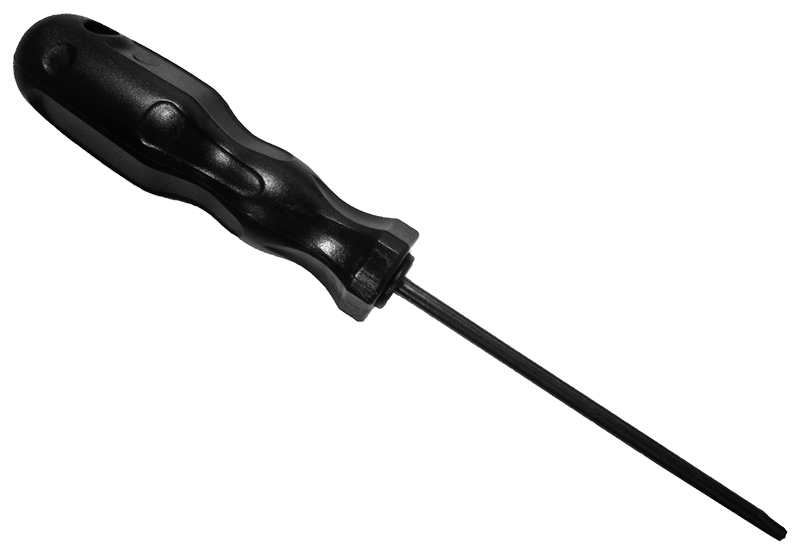

Tournevis étoile T15

Remarque : Il existe différentes versions colorées du tournevis T15. La couleur reçue peut ne pas correspondre à la photo du produit indiqué.		 Tournevis Torx T15. Cette pièce est livrée dans ce pack :
276-6650-804

Numéro de pièce individuel :
276-5236-002		 4

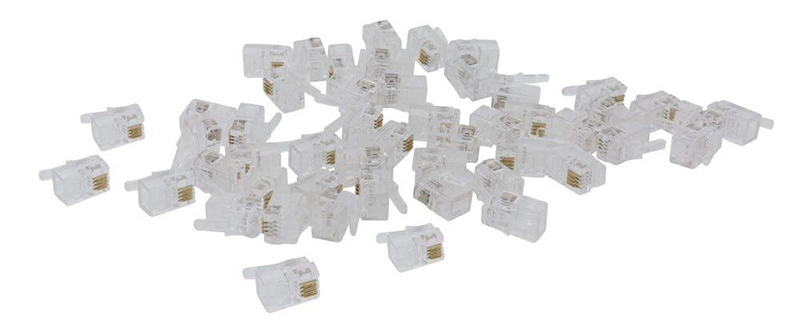

Connecteurs de câbles intelligents V5 Connecteurs de câbles intelligents V5. 276-5775-001 50 Livré en 1 sachet de 50 L'emplacement de cette pièce est indiqué dans le coin inférieur gauche du premier plateau.

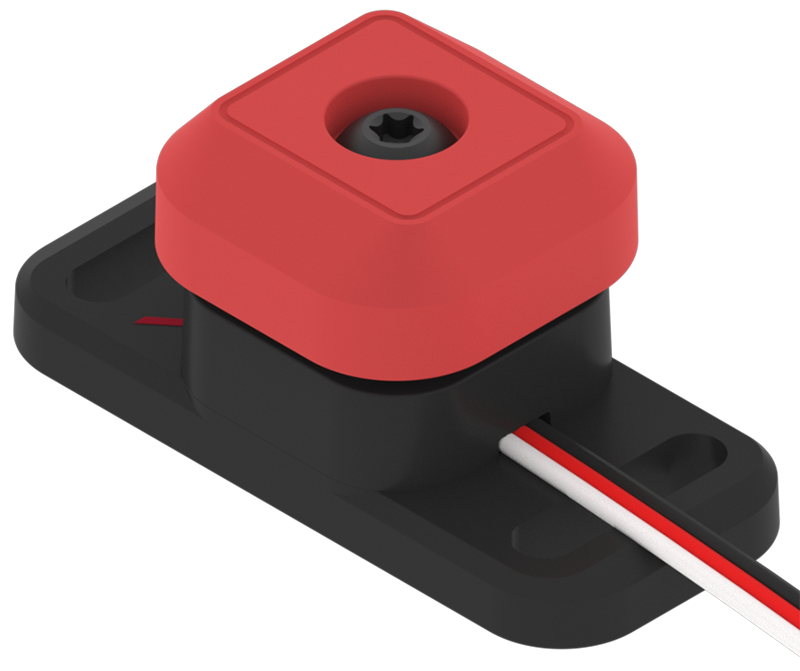

Interrupteur de pare-chocs V5 v2 Interrupteur de pare-chocs V5 v2. 276-4858 2 Livré en 1 sachet de 2 L'emplacement de cette pièce est indiqué sur le côté gauche du premier plateau.

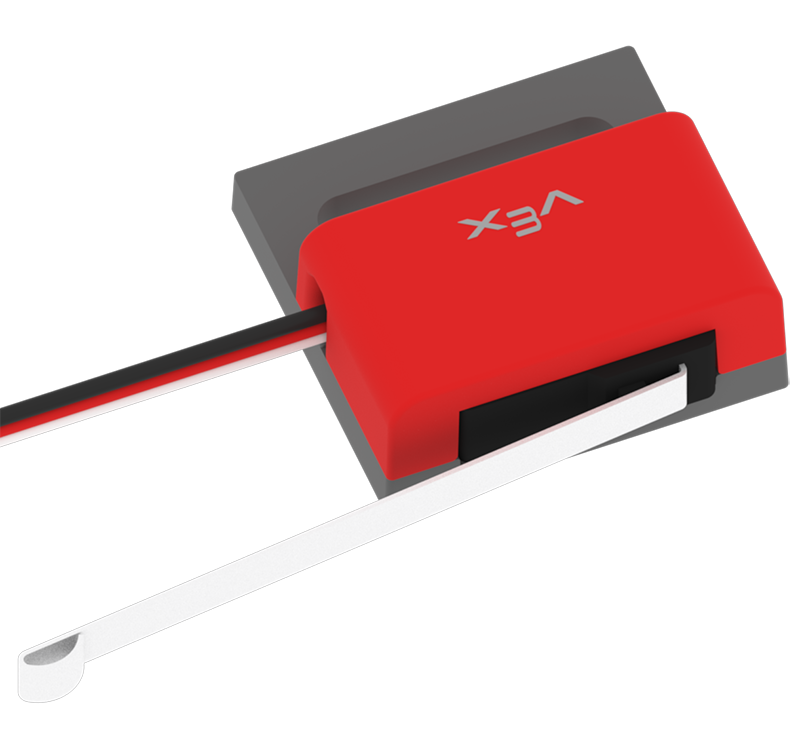

Fin de course Interrupteur de fin de course. 276-2174-000 2 Livré en 1 boîte de 2 L'emplacement de cette pièce est indiqué sur le côté gauche du premier plateau.

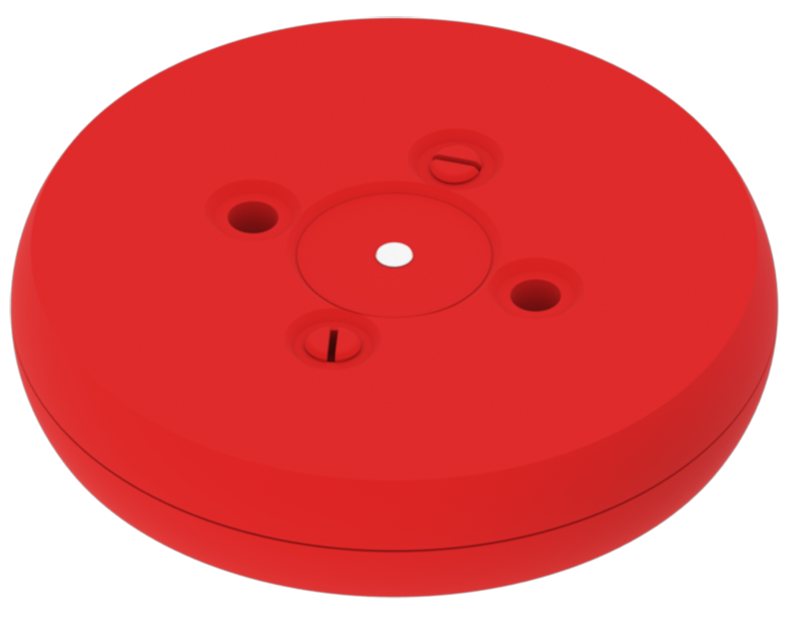

Disque rouge lesté à pas 5x Disque lesté rouge 5x Pitch. Cette pièce est livrée dans ce pack :
276-7472-804

Numéro de pièce individuel :
228-3445-2250		 2 36 disques seront livrés dans un seul sac. Retirez-en deux de chaque couleur pour les placer dans ce plateau.

Les 30 autres disques iront dans le bac 3.

Liste des pièces pour un sachet contenant 12 disques de chacune des trois couleurs, soit 36 ​​disques au total. 		L'emplacement de ces pièces est indiqué sur la face supérieure du premier plateau.
Disque vert lesté à pas 5x Disque lesté vert 5x Pitch. Cette pièce est livrée dans ce pack :
276-7472-804

Numéro de pièce individuel :
228-3450-2250		 2
Disque bleu lesté à pas 5x Disque lesté bleu 5x Pitch. Cette pièce est livrée dans ce pack :
276-7472-804

Numéro de pièce individuel :
228-3196-2250		 2
Câble d'extension à 3 fils (36") Câble d'extension à 3 fils (36 pouces). 276-1976-000 8 Livré en 2 paquets de 4 L'emplacement de cette pièce est indiqué sur la face supérieure du premier plateau.
Potentiomètre V2 Potentiomètre V2. Cette pièce est livrée dans ce pack :
276-7832

Numéro de pièce individuel :
276-7417-000		 4 Ceux-ci font partie de la Workcell Electronics Box

Étiquette pour le boîtier électronique de la cellule de travail V5, qui contient cette pièce. 		L'emplacement de cette pièce est indiqué dans le coin supérieur gauche du premier plateau.



Une fois que toutes les pièces du kit Workcell ont été placées dans le bac 1 du bac de stockage 2, le bac 1 ressemblera à cette image.

Le bac de rangement 2, plateau 1 du kit de cellule de travail V5 est vu de dessus.

Bac de rangement 2 : Plateau 2

Remarque : Le bac de stockage 2 utilise deux plateaux. Le bac de stockage 3 n'utilise pas de plateau. Le bac du bac 3 doit être utilisé comme bac 2 du bac de stockage 2.

Partie Photo Numéro de pièce Quantité Notes sur le sac Emplacement
Élastique en silicone #32 Élastique en caoutchouc silicone n° 32. 228-6633-468 10 Livré en 1 paquet de 10 L'emplacement de cette pièce est indiqué sur le côté droit du premier plateau.

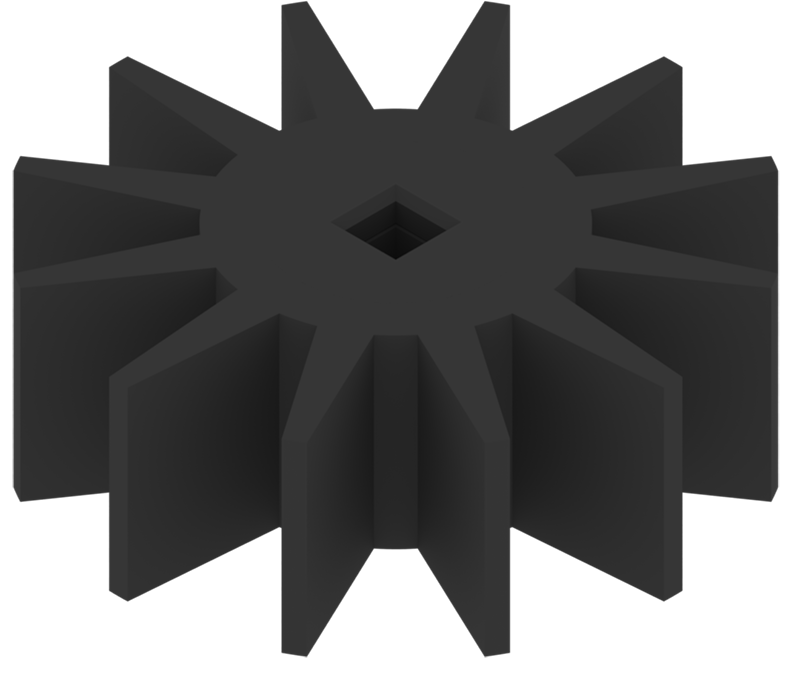

Rouleau d'admission Rouleau d'admission. Livré dans cet emballage :
276-1499

Numéro de pièce individuel :
228-6633-000		 8 Livré en 1 paquet de 8 L'emplacement de cette pièce est indiqué dans le coin inférieur droit du premier plateau.
Clip de batterie V5 Clip de batterie V5. Livré dans ce kit :
270-7247-802

Numéro de pièce individuel :
276-6020		 2 Ces deux pièces sont fournies dans la boîte du kit de mise à niveau PLTW V5.

Étiquette pour le kit de mise à niveau PLTW V5, qui contient cette pièce. 		L'emplacement de cette pièce est indiqué sur le côté droit du premier plateau.

Conseil utile : Lors de la fixation de la batterie V5, vous utiliserez uniquement les deux clips de batterie. Les quatre autres fixations latérales fournies avec les clips de batterie peuvent être utilisées lorsque vous n'utilisez pas l'assemblage de support cérébral du robot (276-7152-002).

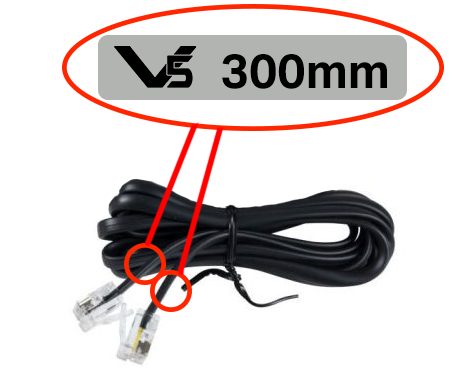

Câbles intelligents 300 mm V5 Câble intelligent V5 de 300 mm avec une étiquette indiquant la longueur du câble. Livré dans cet emballage :
276-6364

Numéro de pièce individuel :
276-4860-020		 3 Livré dans le pack de démarrage V5 Smart Cables

Étiquette pour les câbles intelligents V5 (pack de démarrage), qui contient cette pièce. 		L'emplacement de cette pièce est indiqué sur la face inférieure du premier plateau.
Câbles intelligents 600 mm V5 Câble intelligent V5 de 600 mm avec une étiquette indiquant la longueur du câble. Cette pièce est livrée en deux sachets :
276-6364
276-4861

Numéro de pièce individuel :
276-4860-030		 3 1 est inclus dans le pack de démarrage V5 Smart Cables.

Label for the V5 Smart Cables (Starter Pack), which contains this piece.

2 sont inclus dans l'assortiment complet V5 Smart Cables.

Étiquette pour les câbles intelligents V5 (assortiment long), qui contient cette pièce. 		L'emplacement de cette pièce est indiqué sur la face inférieure du premier plateau.
Câbles intelligents V5 900 mm Câble intelligent V5 de 900 mm avec une étiquette indiquant la longueur du câble. Cette pièce est livrée en deux sachets :
276-6364
276-4861

Numéro de pièce individuel :
276-4860-010		 2 1 est inclus dans le pack de démarrage V5 Smart Cables.

Label for the V5 Smart Cables (Starter Pack), which contains this piece.

1 est inclus dans l'assortiment complet V5 Smart Cables.

Étiquette pour les câbles intelligents V5 (assortiment long), qui contient cette pièce. 		L'emplacement de cette pièce est indiqué sur la face inférieure du premier plateau.

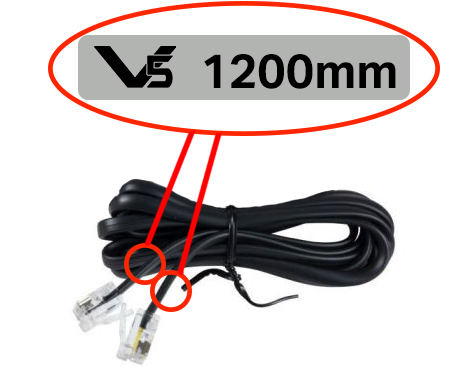

Câbles intelligents V5 1200 mm Câble intelligent V5 de 1200 mm avec une étiquette indiquant la longueur du câble. Livré dans cet emballage :
276-4861

Numéro de pièce individuel :
276-4861-020		 1 Livré dans le pack de câbles intelligents V5 (assortiment long).

Étiquette pour les câbles intelligents V5 (assortiment long), qui contient cette pièce. 		L'emplacement de cette pièce est indiqué sur la face inférieure du premier plateau.
Câbles intelligents V5 1500 mm Câble intelligent V5 de 1500 mm avec une étiquette indiquant la longueur du câble. Livré dans cet emballage :
276-4861

Numéro de pièce individuel :
276-4861-030		 2 Livré dans le pack de câbles intelligents V5 (assortiment long).

Étiquette pour les câbles intelligents V5 (assortiment long), qui contient cette pièce. 		L'emplacement de cette pièce est indiqué sur la face inférieure du premier plateau.

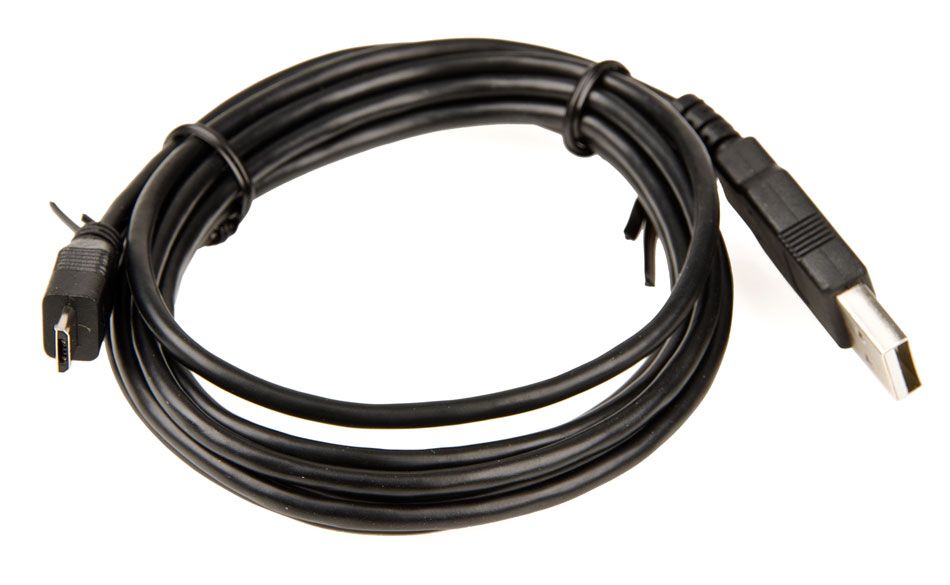

Câble USB (A-Micro) Câble USB (A-Micro). Livré dans ce kit :
270-7247-802

Numéro de pièce individuel :
228-2785		 1 Cette pièce est livrée dans la boîte du kit de mise à niveau PLTW V5.

Étiquette pour le kit de mise à niveau PLTW V5, qui contient cette pièce. 		L'emplacement de cette pièce est indiqué sur la face inférieure du premier plateau.
Batterie Robot V5 Li-Ion 1100mAh Batterie pour robot V5 Li-Ion 1100 mAh. Livré dans ce kit :
270-7247-802

Numéro de pièce individuel :
276-4811		 1 Cette pièce est livrée dans la boîte du kit de mise à niveau PLTW V5.

Étiquette pour le kit de mise à niveau PLTW V5, qui contient cette pièce. 		L'emplacement de cette pièce est indiqué au centre du deuxième plateau.
Câble d'alimentation V5 Câble d'alimentation V5. Livré dans ce kit :
270-7247-802

Numéro de pièce individuel :
276-4817		 1 Cette pièce est livrée dans la boîte du kit de mise à niveau PLTW V5.

Étiquette pour le kit de mise à niveau PLTW V5, qui contient cette pièce. 		L'emplacement de cette pièce est indiqué au centre du deuxième plateau.

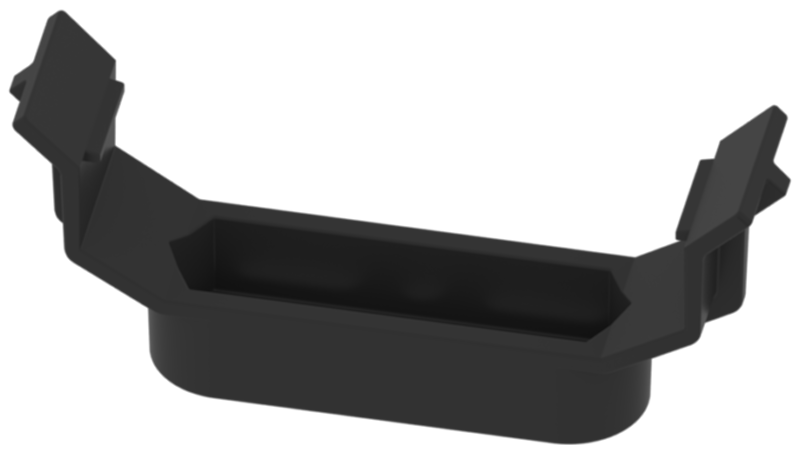

Bloc d'oreiller Bloc d'oreiller. Livré dans ce sachet :
276-6820-807

Numéro de pièce individuel :
276-2016-001		 12 Livré dans un sac

Liste des pièces pour un sac contenant des blocs à coussin et des barres de verrouillage. 		L'emplacement de cette pièce est indiqué dans le coin inférieur gauche du premier plateau.
Ensemble de barre de verrouillage Ensemble de barre de verrouillage. Livré dans ce sac :
276-6820-807

Numéro de pièce individuel : 276-2016-002		 8

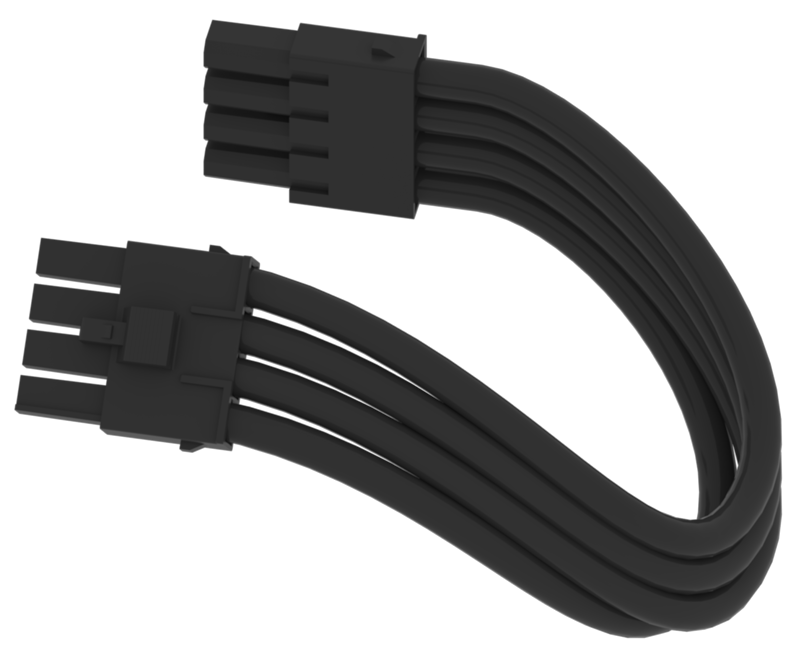

Extension V5 à 3 fils Extension V5 à 3 fils. 276-5299 1 Cela vient individuellement L'emplacement de cette pièce est indiqué sur le côté gauche du premier plateau.

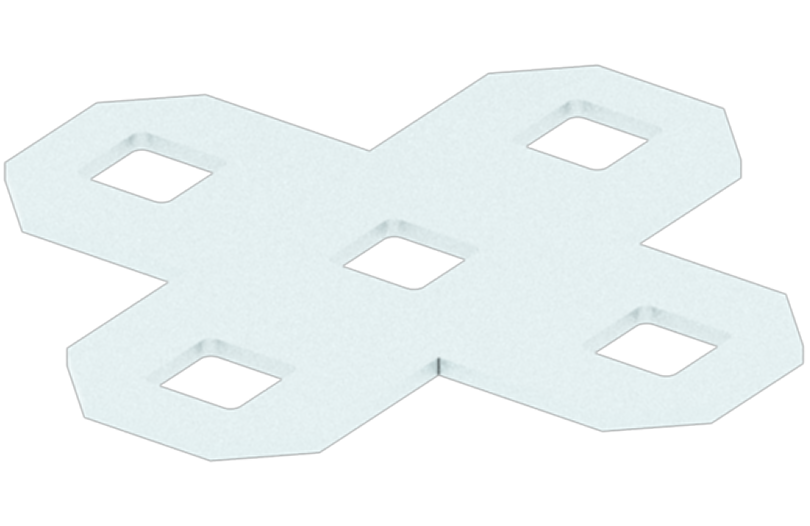

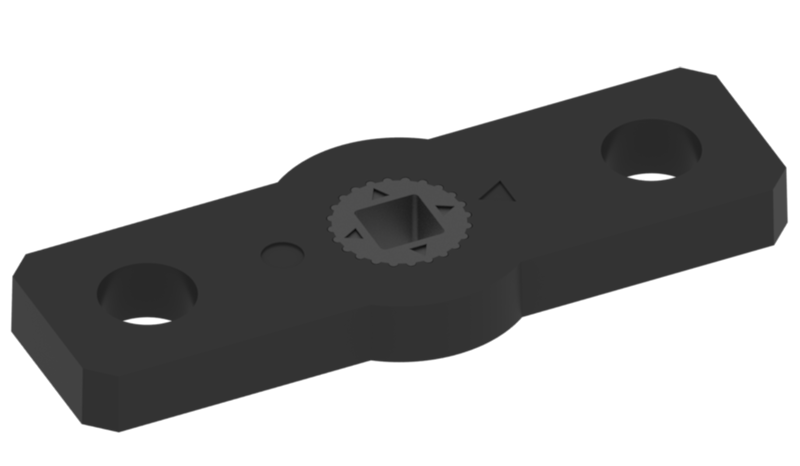

Plus gousset Plus gousset. Livré dans cette boîte :
276-6830

Numéro de pièce individuel :
276-1110-001		 2

Le pack de goussets comprend 4 de chaque type. Retirez deux de chaque type de gousset pour les placer dans ce bac.

Les autres goussets iront dans le bac 3.

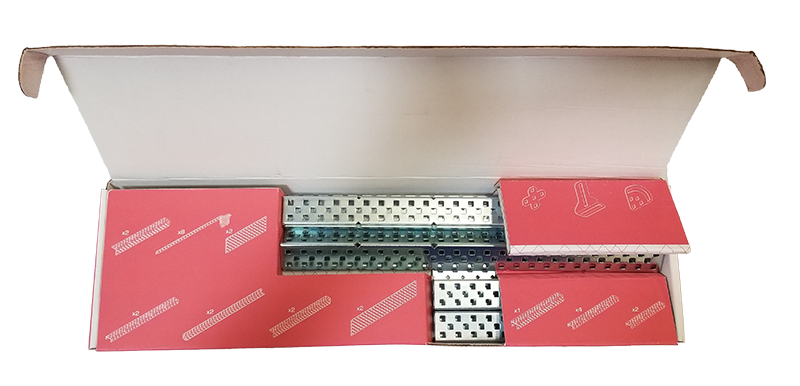

Livré dans le kit de structure de classe V5

Kit de structure de classe V5, qui contient ces éléments.

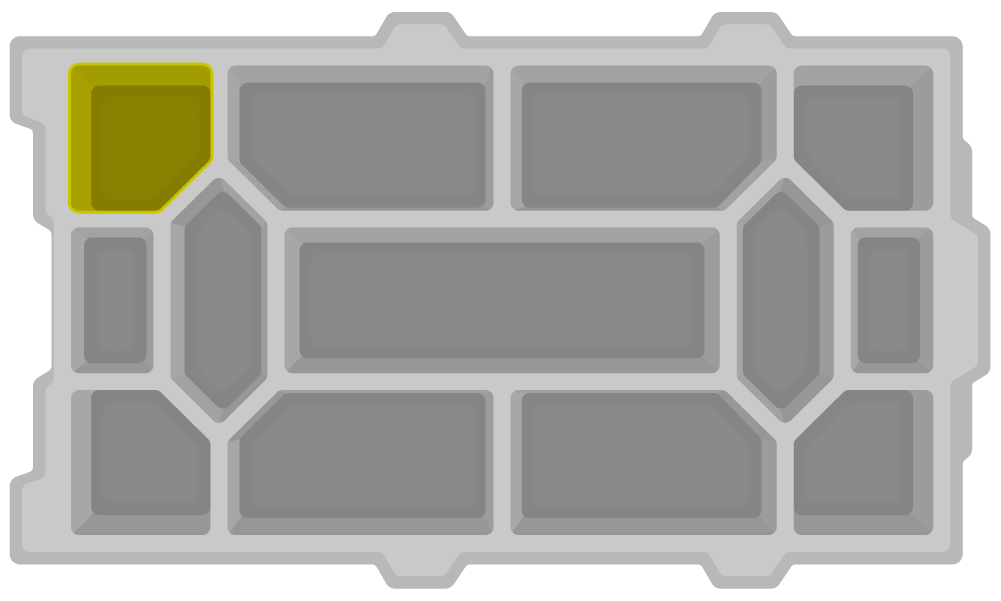

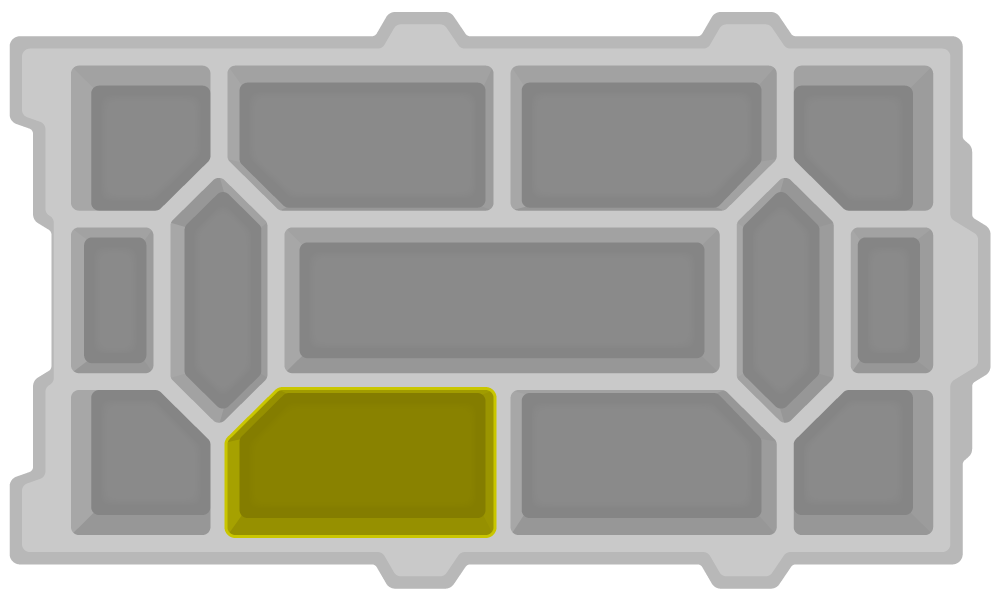

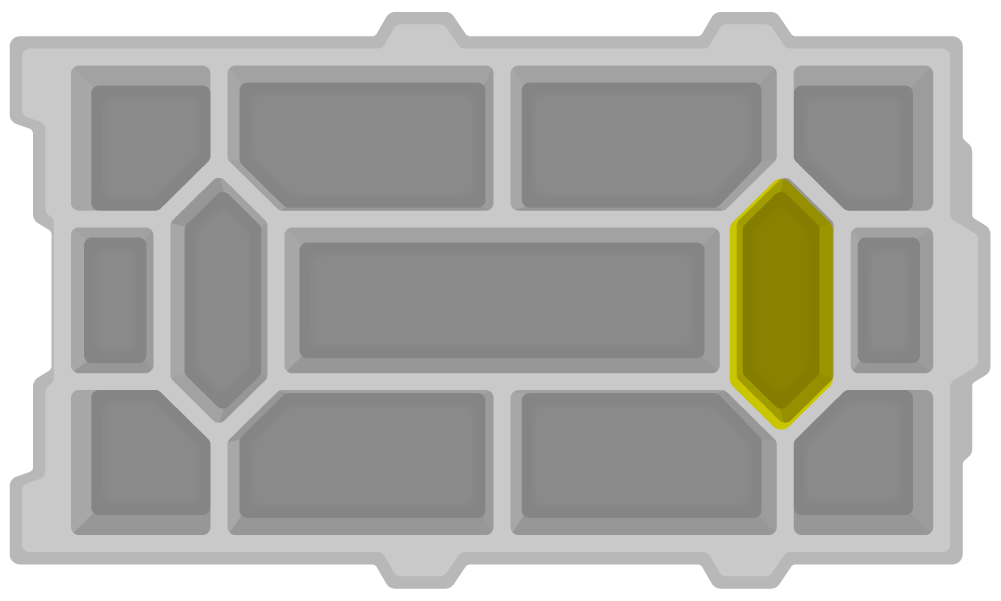

 L'emplacement de cette pièce est indiqué dans le coin supérieur gauche du deuxième plateau.
Gousset à 90 degrés Soufflet à 90 degrés. Livré dans cette boîte :
276-6830

Numéro de pièce individuel :
276-1110-002		 2

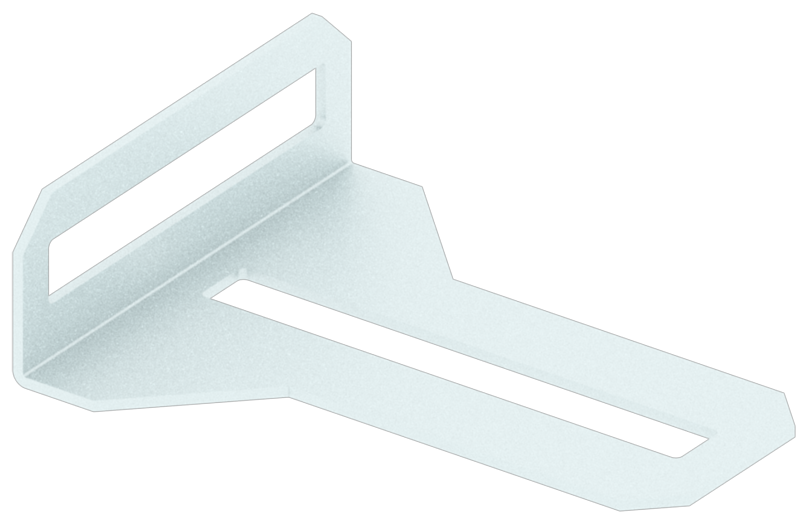

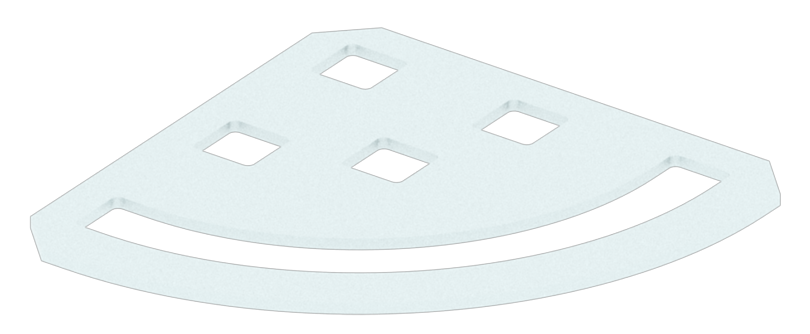

Gousset d'angle Gousset d'angle. Livré dans cette boîte :
276-6830

Numéro de pièce individuel :
276-1110-003		 2

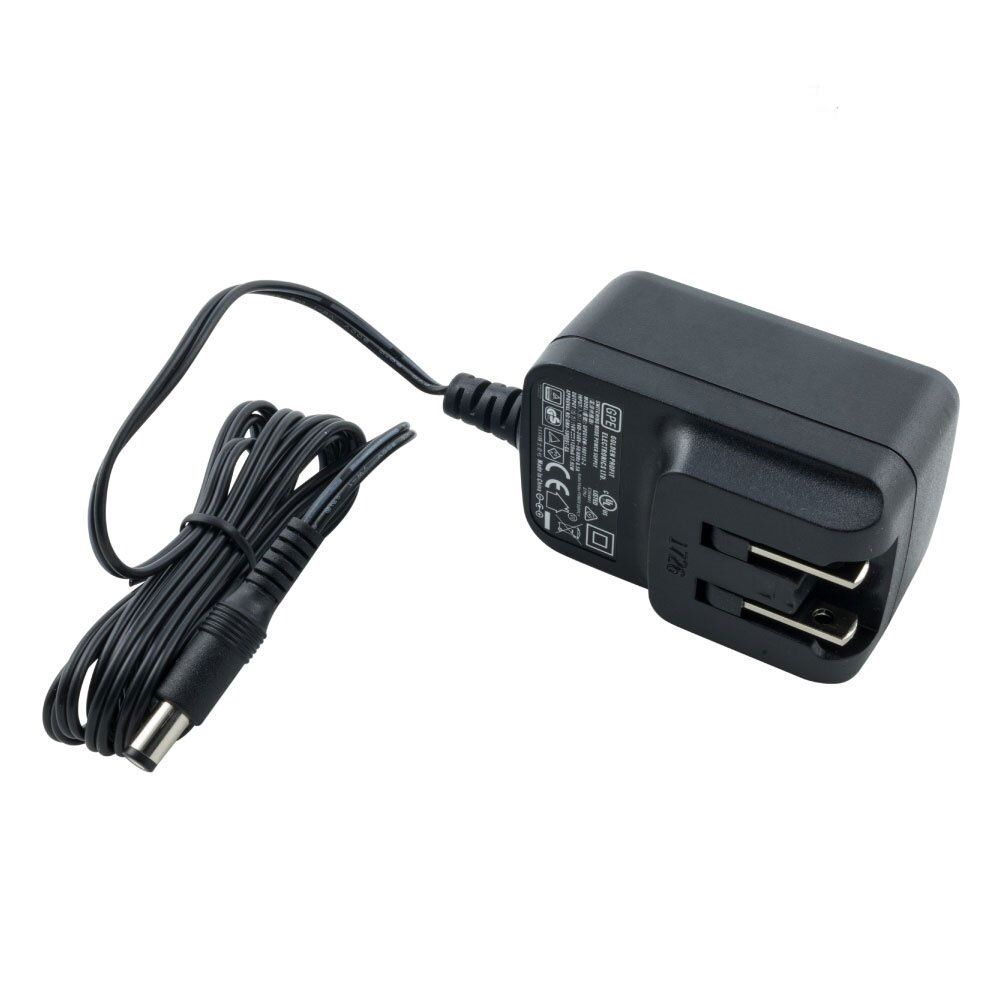

Chargeur de batterie pour robot V5 Chargeur de batterie pour robot V5. Livré dans ce kit :
270-7247-802

Numéro de pièce individuel :
276-4812		 1 Ces pièces sont livrées dans la boîte du kit de mise à niveau PLTW V5.

Étiquette pour le kit de mise à niveau PLTW V5, qui contient cette pièce. 		L'emplacement de cette pièce est indiqué sur la face supérieure du premier plateau.

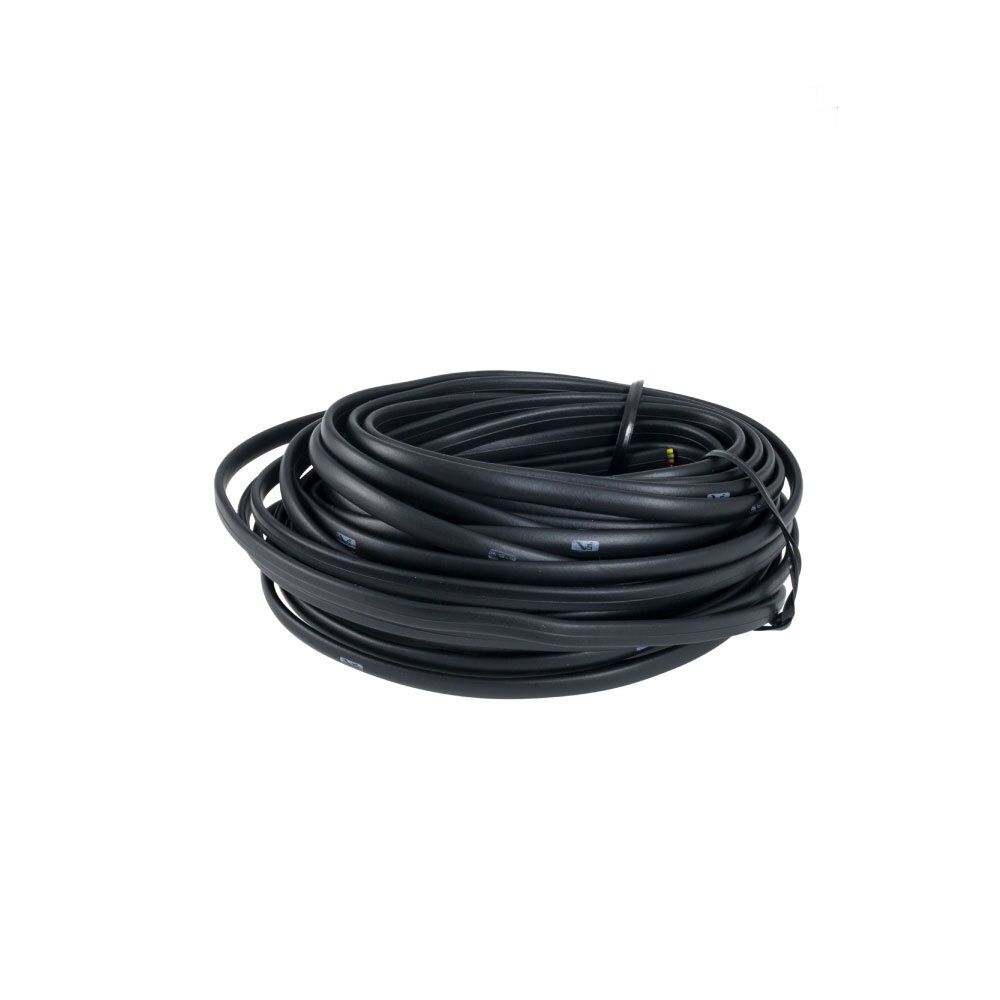

Stock de câbles intelligents V5 (8 m) Câble intelligent V5 en stock (8 m). 276-5774 1 Livré en 1 sachet L'emplacement de cette pièce est indiqué sur la face supérieure du deuxième plateau.

Une fois que toutes les pièces du kit Workcell ont été placées dans le bac 2 du bac de stockage 2, le bac 2 ressemblera à cette image.

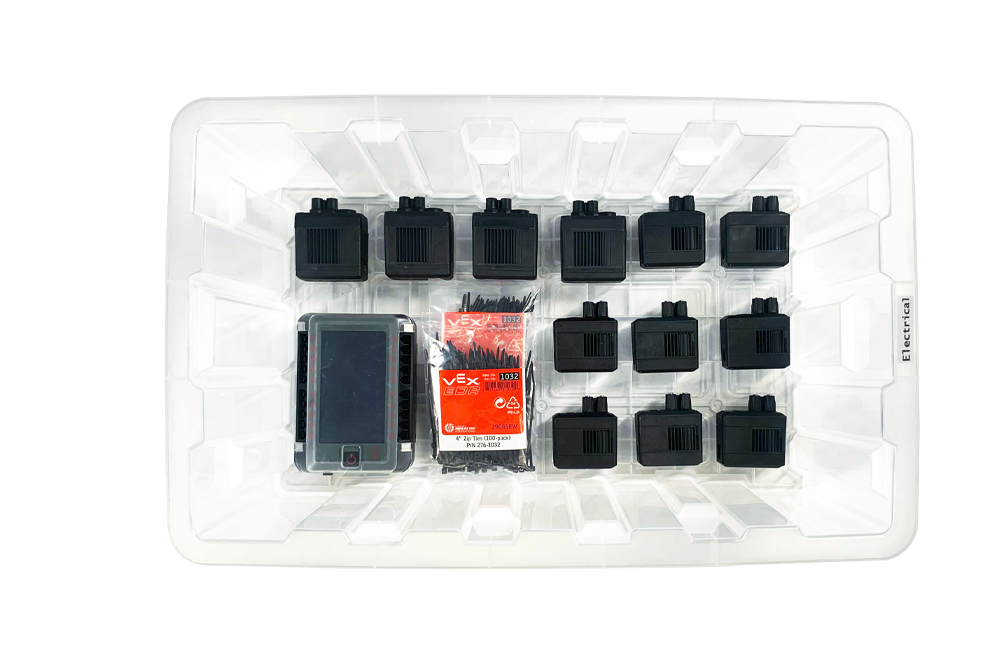

Le bac de rangement 2 du kit de cellule de travail V5, plateau 2, est vu de dessus.

Bac de rangement 2 : Base

Partie Photo Numéro de pièce Quantité Notes sur le sac Emplacement

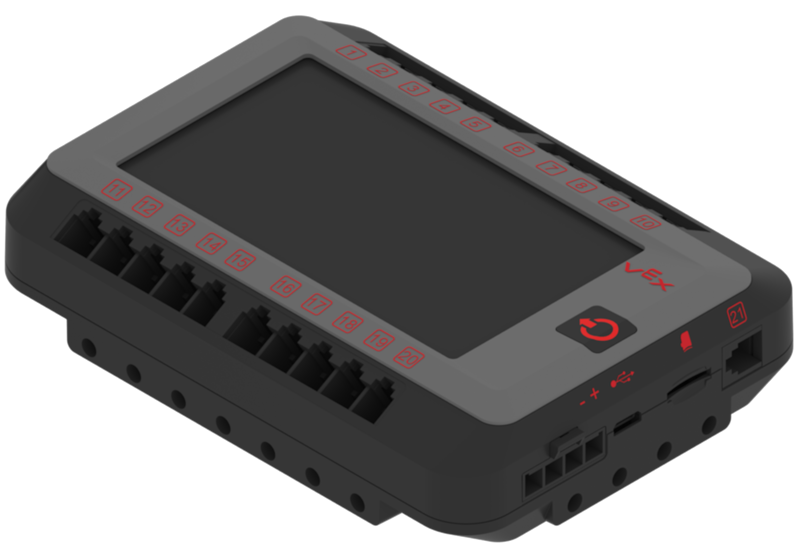

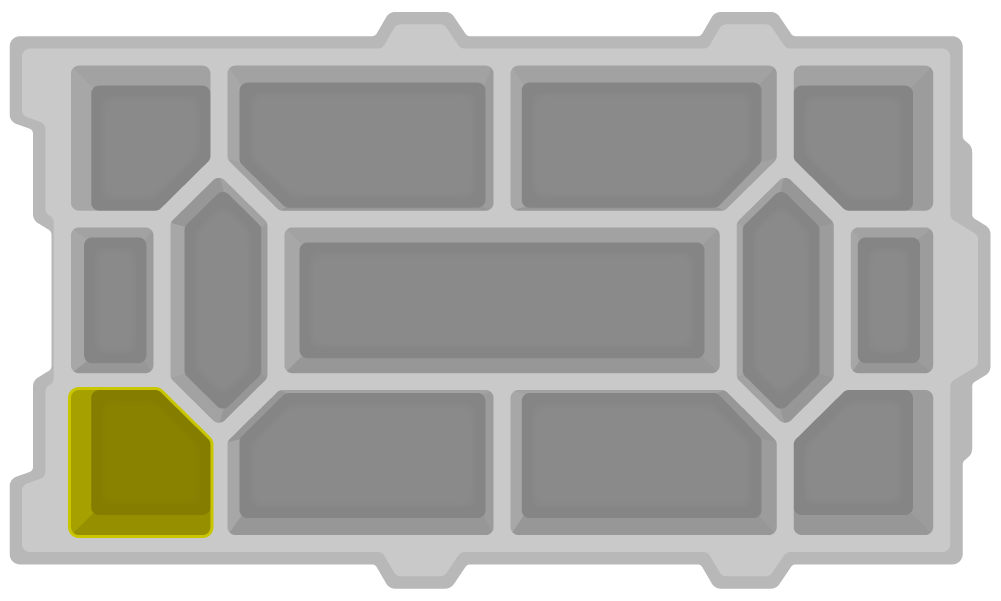

Cerveau de robot V5 Cerveau robotique V5. Livré dans ce kit :
270-7247-802

Numéro de pièce individuel :
276-4810		 1 Ces pièces sont livrées dans la boîte du kit de mise à niveau PLTW V5.

Étiquette pour le kit de mise à niveau PLTW V5, qui contient cette pièce. 		Cette pièce se trouve dans la base du bac de rangement.
Moteur intelligent V5 (11w) Moteur intelligent V5 (11 W). Livré dans ce kit :
270-7247-802

Numéro de pièce individuel :
276-4840		 4 Ces pièces sont livrées dans la boîte du kit de mise à niveau PLTW V5.

Étiquette pour le kit de mise à niveau PLTW V5, qui contient cette pièce. 		Cette pièce se trouve dans la base du bac de rangement.
Moteur intelligent V5 (5,5 W) Moteur intelligent V5 (5,5 W). Cette pièce est livrée dans ce pack :
276-7832

Numéro de pièce individuel :
276-4842-000		 8 Ceux-ci font partie de la Workcell Electronics Box

Étiquette pour le boîtier électronique de la cellule de travail V5, qui contient cette pièce. 		Cette pièce se trouve dans la base du bac de rangement.

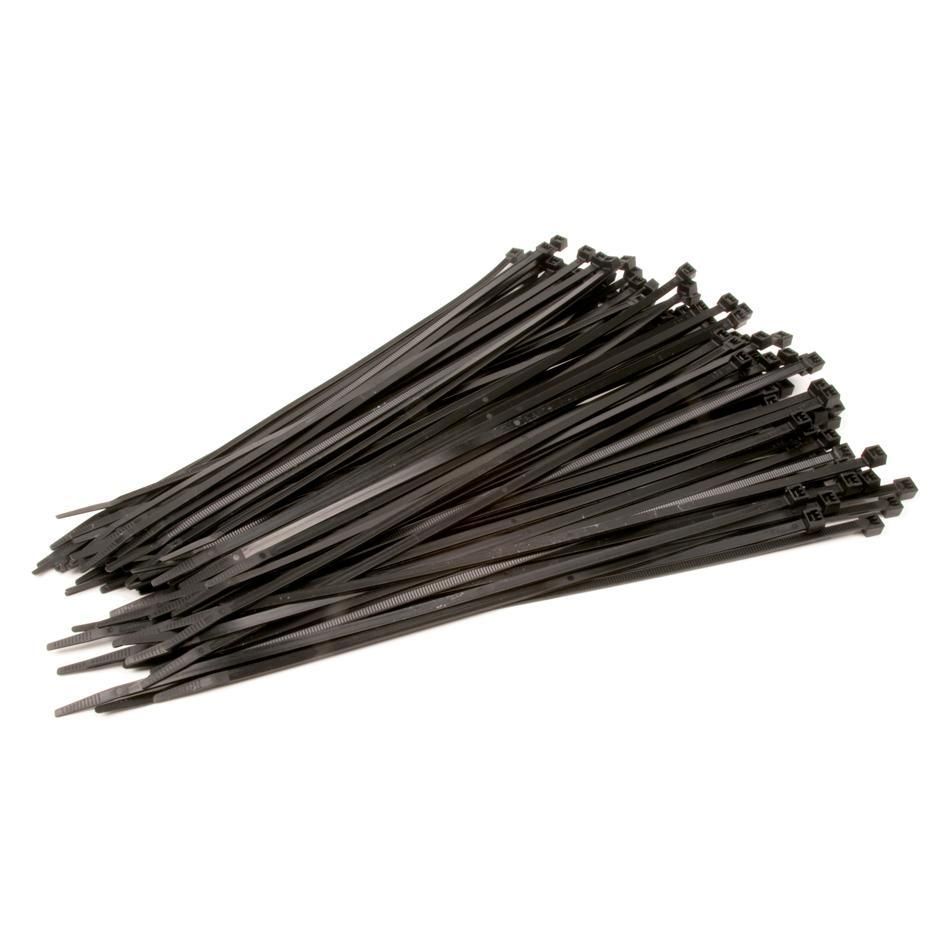

Attaches zippées de 4 po Attaches autobloquantes de 4 pouces. 276-1032 200 Livré en 2 paquets de 100. Cette pièce se trouve dans la base du bac de rangement.



Une fois que toutes les pièces du kit Workcell ont été placées dans la base du bac de stockage 2, la base ressemblera à cette image.

Vue de dessus du bac de rangement 2 du kit d'atelier V5.
