L'assemblage de la cellule de travail VEX V5 est une activité amusante et éducative.

Construction d'une cellule de travail VEX V5 montrant un bras robotisé, des convoyeurs, des disques et un cerveau V5.

Page d'instructions de montage des laboratoires STEM VEX Workcell présentant l'unité de robotique industrielle et ses étapes d'assemblage.

Les instructions de construction trouvées dans la section Recherche des laboratoires Workcell STEM V5 fournissent des listes de pièces et des illustrations détaillées pour guider l'apprenant dans l'assemblage.

Qu'est-ce que la structure V5 ?

La structure V5 se compose de toutes les pièces en plastique et en métal trouvées sur la cellule de travail V5 qui composent la plate-forme, les supports, le support de marqueur, le bras du robot et les connecteurs qui les maintiennent tous ensemble.

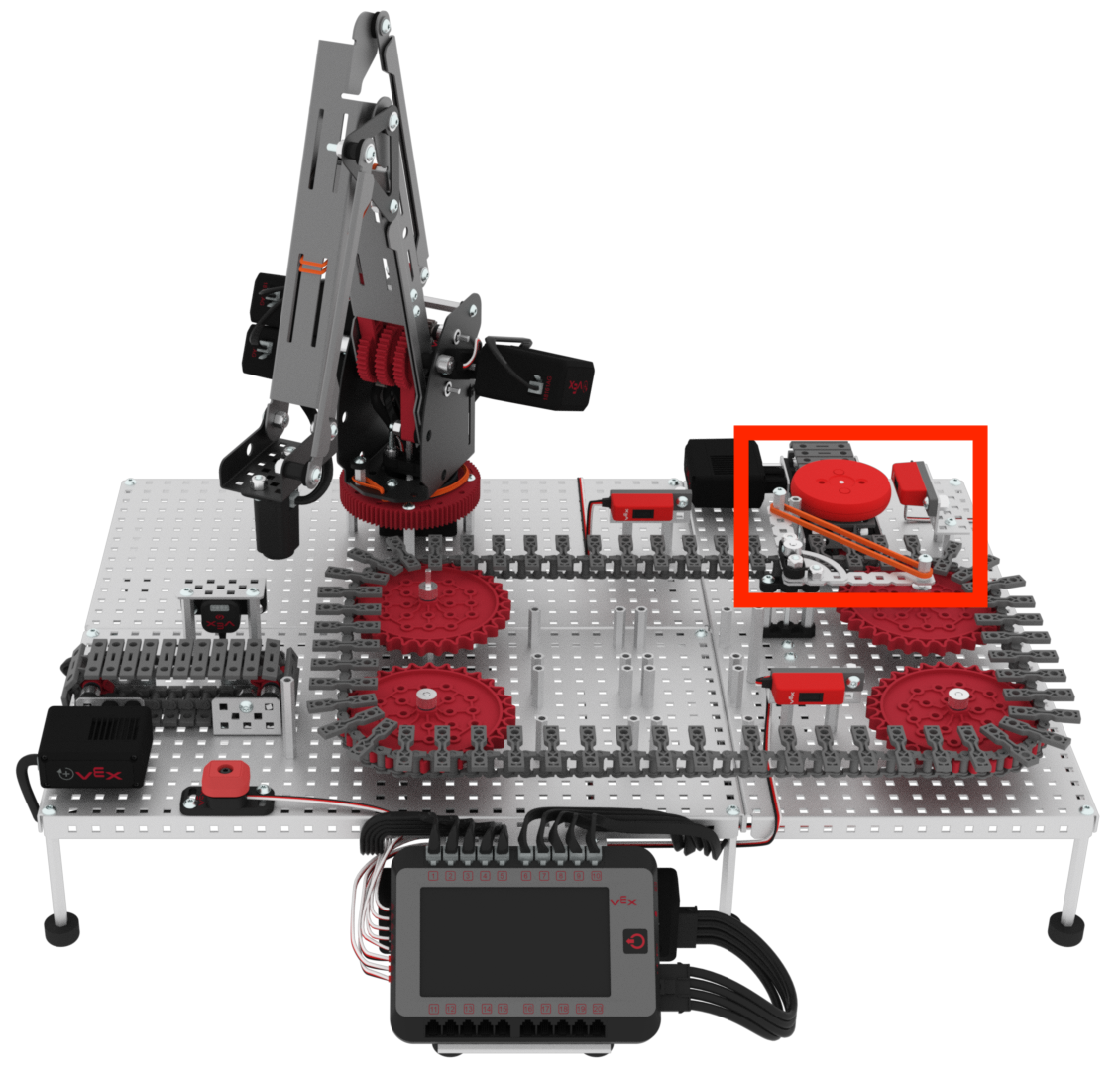

Construction d'une cellule de travail VEX V5 avec mise en évidence des éléments de structure.

Trucs et astuces pour travailler avec la structure V5

Exemple de page d'instructions de montage avec les numéros de pièces spécifiques mis en évidence.

Les instructions de construction incluses dans les laboratoires Workcell STEM V5 incluent les numéros de pièces sur la liste des pièces et sur les illustrations d'assemblage détaillées. Cela peut aider à garantir que le constructeur utilise les bonnes pièces lors de l'assemblage, ainsi qu'à fournir la quantité requise pour une certaine pièce. Cela ajoute à la facilité d'assemblage pour collecter toutes les pièces nécessaires avant de commencer une étape dans les instructions de construction.

Outil de clé à entraînement étoile T15. Outil d'entraînement en étoile T8.

Les outils VEX utilisés pour serrer les fixations comprennent des clés, des clés Star Drive et des tournevis Star Drive. Les Star Drives sont disponibles en deux tailles. Le T15 Star Drive est le plus grand des deux et est utilisé avec les vis trouvées dans le kit V5 Workcell. L'entraînement en étoile T8 est plus petit et est utilisé pour serrer les vis de réglage dans les colliers d'arbre .

Les vis, les entretoises et les écrous sont présentés ensemble.

Les vis, les entretoiseset les écrous peuvent être assemblés à la main pour les connecter. Cependant, des clés et des clés Star Drive doivent être utilisées pour serrer ces fixations. L'utilisation des fixations V5 vous fournira plus d'informations pour vous aider à assembler votre construction.

Une vis dénudée peut être un problème lors du montage, cependant il existe quelques astuces pour Retirer les vis dénudées V5.

Les deux inserts filetés n° 8-32 sont mis en évidence sur un moteur intelligent V5.

Ne serrez pas trop les vis dans les inserts filetés V5 Smart Motor #8-32. Cela pourrait endommager les inserts.

Page d'instructions de montage du bras robotisé avec deux écrous Nylock mis en évidence au niveau d'un point de pivot.

Ne serrez pas trop les écrous Nylock sur les points de pivot. Un serrage excessif entraînera le blocage de la jonction d'un point de pivotement et sa rotation difficile.
