VEX GO est un système de construction simple qui permet aux élèves de la troisième à la cinquième année de construire de nombreux projets éducatifs. Sa flexibilité et sa fonction peuvent également être utilisées dans des classes supérieures.

Un étudiant s'engage avec les pièces VEX GO dans un environnement de classe.

Cet article vous présentera les pièces qui vous permettront de connecter d'autres pièces du VEX GO entre elles.

Épingles

Les épingles sont de petites pièces en plastique utilisées pour construire des projets VEX GO. Il existe quatre types d'épingles différents : les épingles rouges, les épingles vertes, les épingles roses et les épingles grises.

Épingles rouges

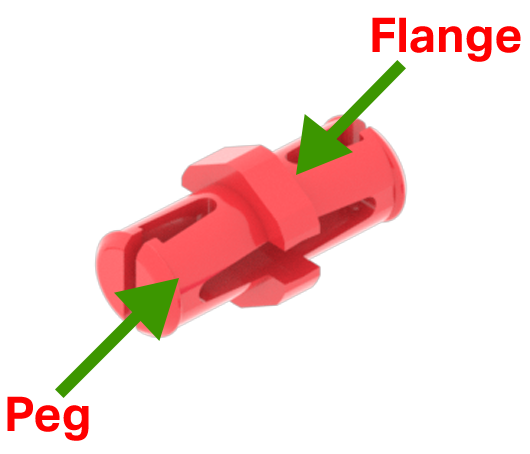

Schéma d'une pièce Red Pin, avec des flèches pointant et étiquetant sa bride et ses chevilles.

Les broches rouges sont le connecteur le plus couramment utilisé pour le système VEX GO. Ces broches comportent deux piquets ronds séparés par une bride.

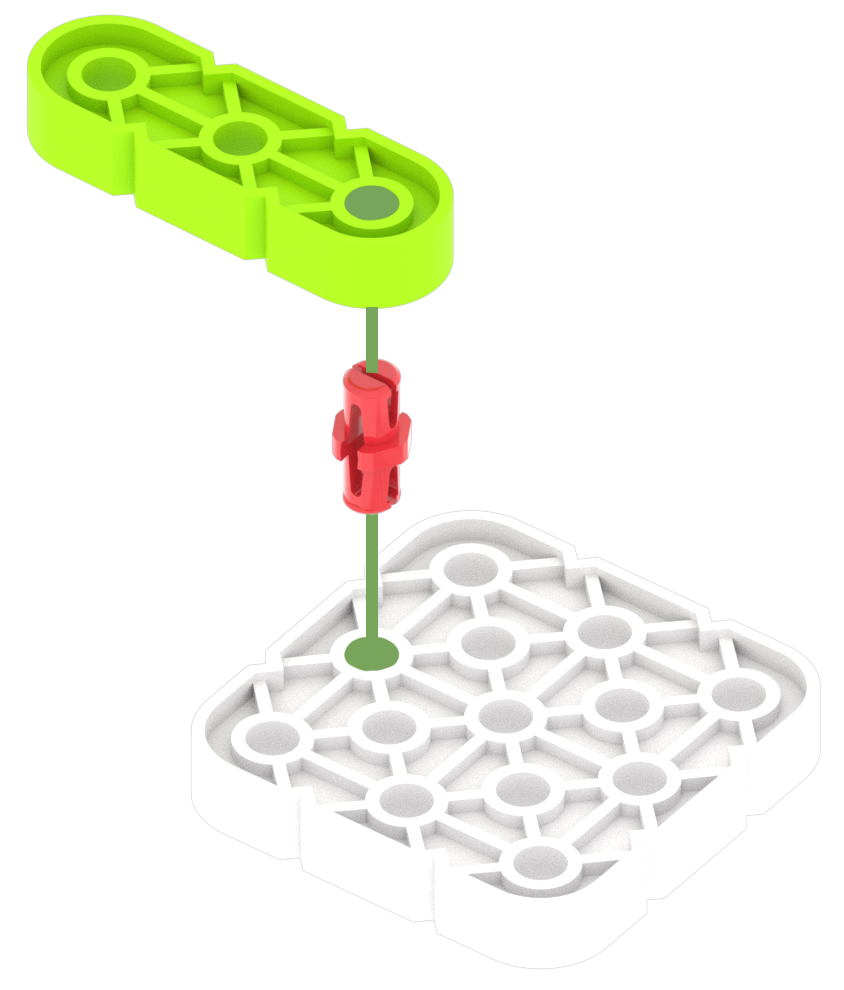

Schéma d'une pièce à épingle rouge reliant une poutre verte à une plaque blanche en reliant ses chevilles à travers les trous ronds des pièces.

Les broches rouges permettent de relier deux pièces avec des trous ronds, comme une poutre verte à une plaque blanche.

Épingles vertes

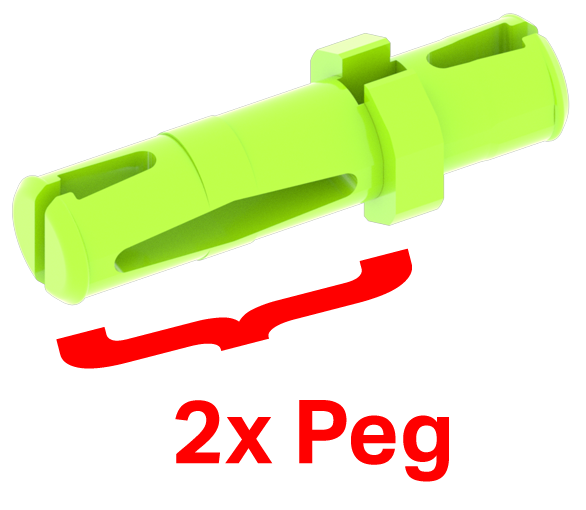

Schéma d'une pièce d'épingle verte, avec une étiquette démontrant qu'une de ses chevilles est deux fois plus longue que celle d'une épingle rouge.

Les épingles vertes ressemblent beaucoup aux épingles rouges. Cependant, un côté d’une épingle verte a une cheville qui est deux fois plus longue qu’une épingle rouge.

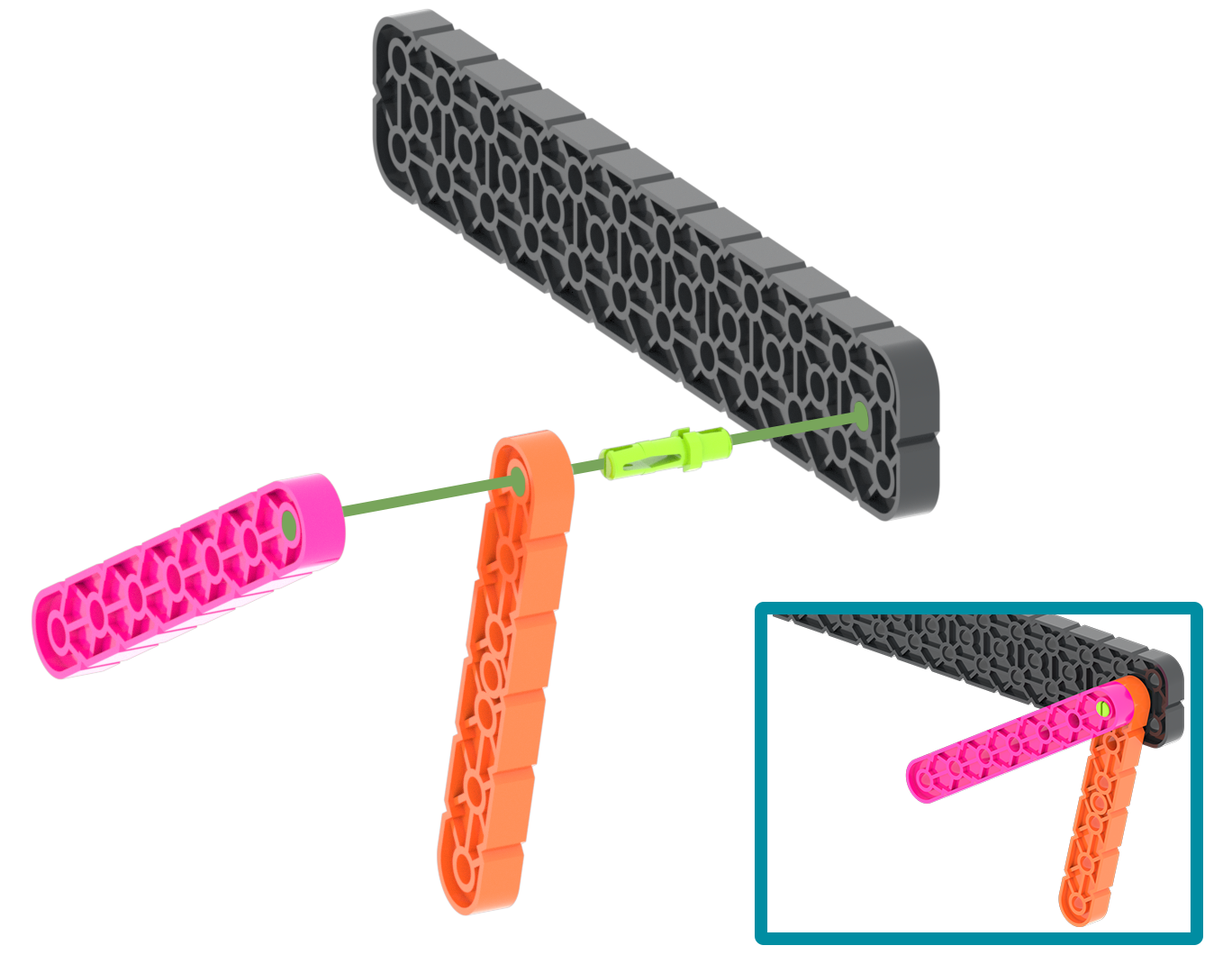

Schéma de trois pièces de poutre attachées à une pièce de broche verte.

La cheville la plus longue permet de connecter deux niveaux de pièces en plastique d'un côté du Green Pin et une épaisseur de pièce en plastique de l'autre. Par exemple, un côté de la broche verte peut être inséré dans une grande poutre noire. Un Orange Beam peut être inséré de l’autre côté de la broche. Ensuite, un faisceau rose peut être inséré au-dessus du faisceau orange.

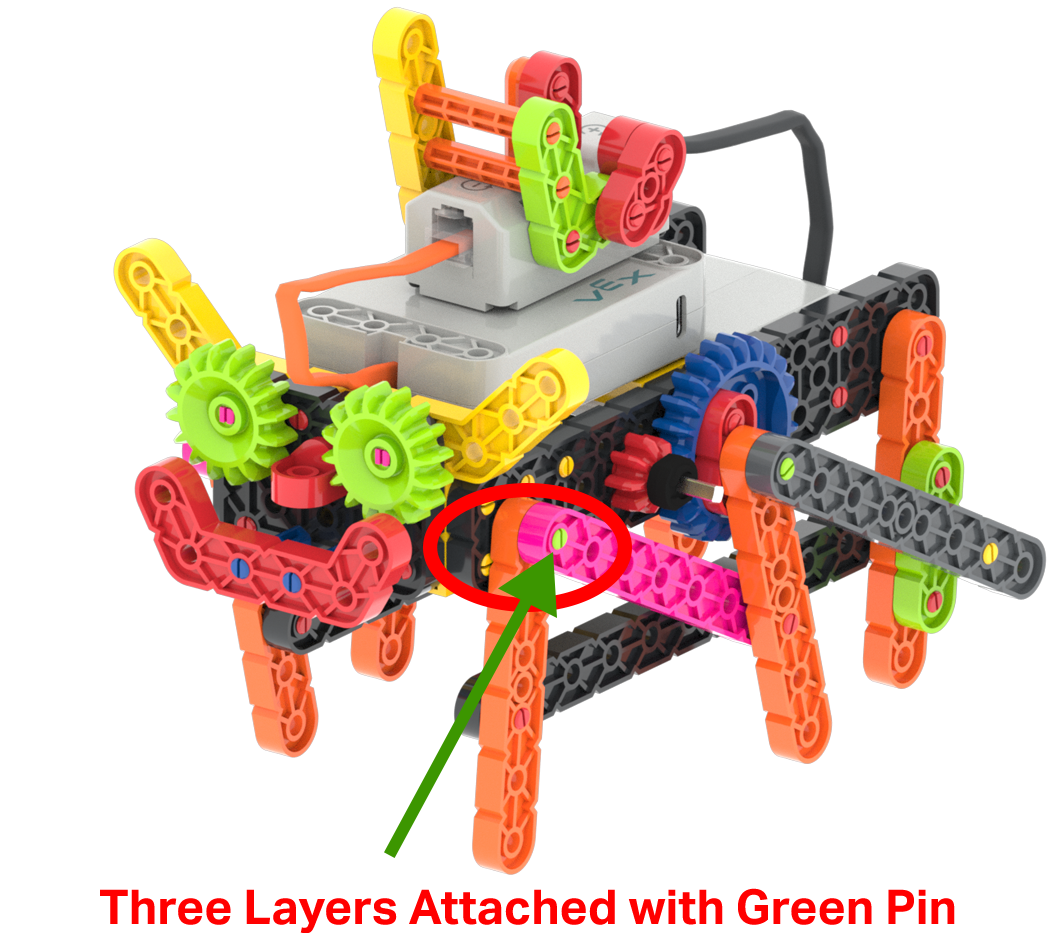

Schéma de la construction du VEX GO Crawler avec l'une de ses articulations entourée et notée comme étant constituée de trois couches de pièces attachées avec une épingle verte.

Cela permettra aux trois couches de pièces d'être attachées ensemble.

Épingles roses

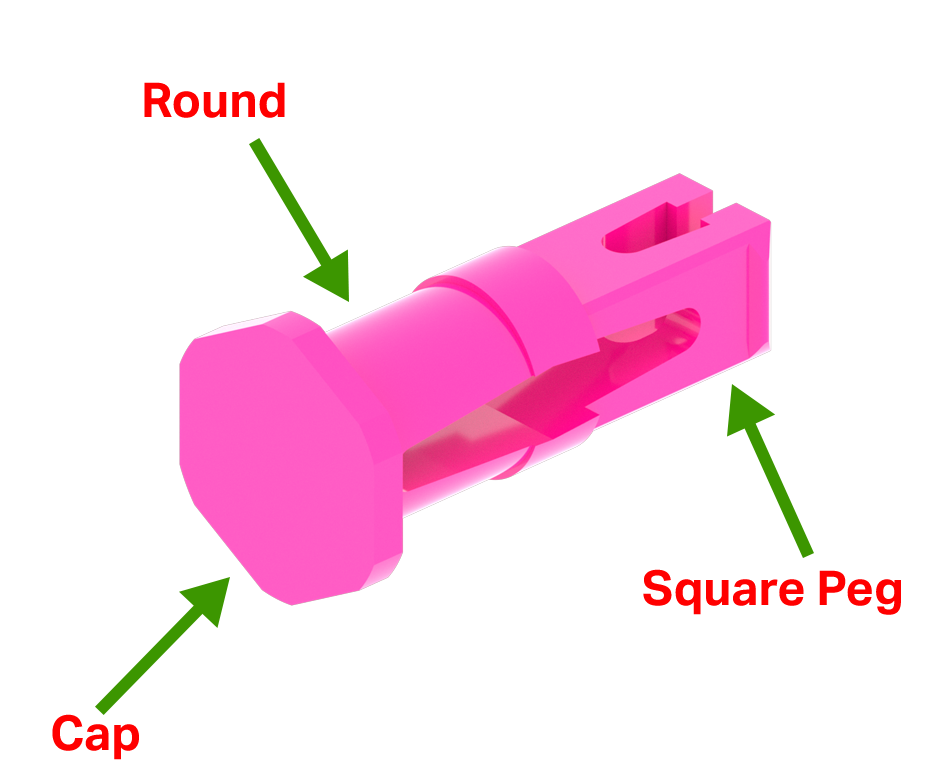

Schéma d'une pièce d'épingle rose, avec des étiquettes démontrant qu'elle comporte une section qui est une cheville carrée, une section qui est une cheville ronde, puis un capuchon à l'extrémité.

Une épingle rose présente des caractéristiques spéciales. Il est muni d'un capuchon pour l'empêcher de glisser à travers un trou rond. Il a une section ronde qui lui permet d'être inséré dans un trou rond et il possède une cheville carrée qui lui permet d'être inséré dans un trou carré.

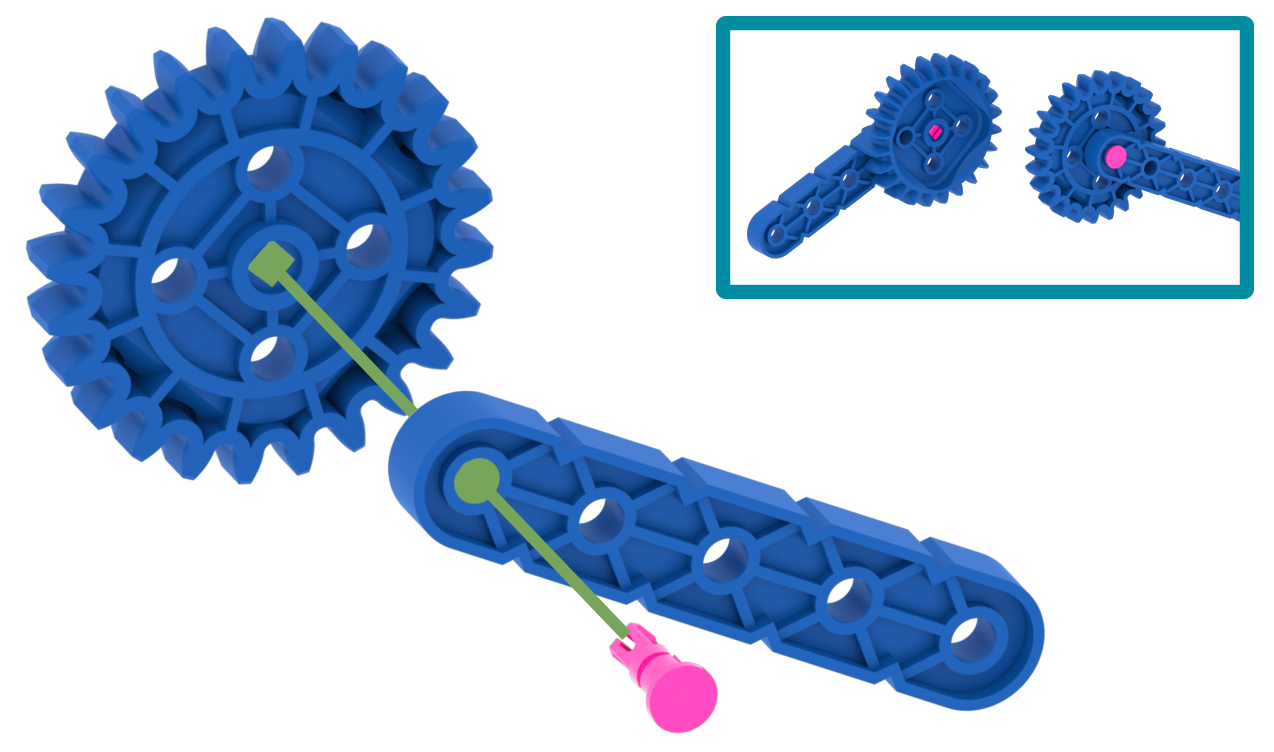

Schéma d'une épingle rose insérée à travers un faisceau bleu et dans le trou carré d'une roue bleue, la fixant en place sans limiter sa rotation.

Par exemple, une épingle rose pourrait être insérée dans un faisceau bleu et son capuchon l'empêcherait de passer. La zone ronde du Pink Pin s'insère dans le trou du Blue Beam et la cheville carrée peut s'insérer dans le trou carré d'un Blue Gear permettant à l'engrenage de tourner librement.

Schéma d'une construction de super voiture VEX GO avec la pièce de broche rose fixant un engrenage bleu appelé par une flèche.

Dans le projet Supercar, le Pink Pin permet au Blue Gear de tourner librement et assure un transfert de puissance de l'élastique à la roue grise.

Épingles grises

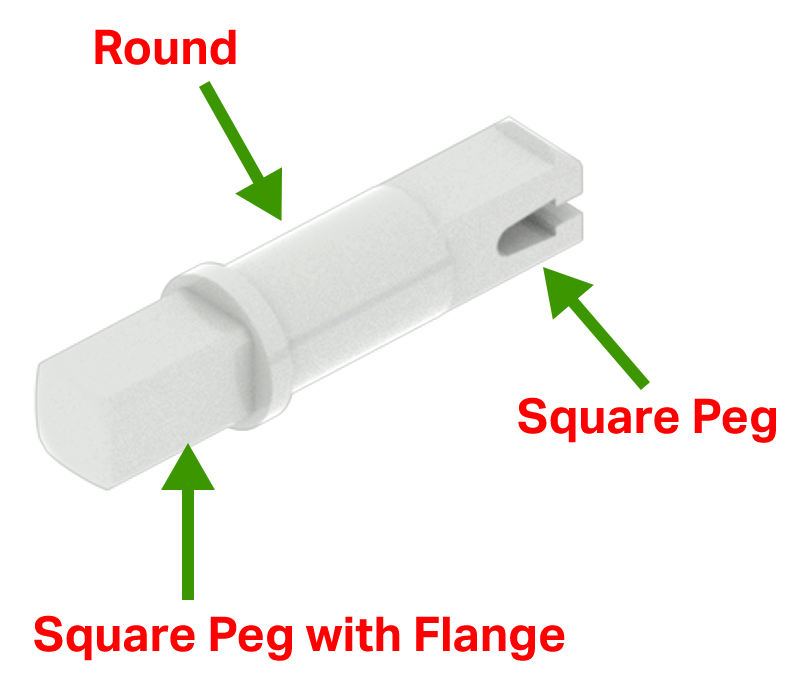

Schéma d'une pièce de broche grise, avec des étiquettes démontrant qu'elle comporte une section qui est une cheville carrée, une section qui est une cheville ronde, puis une bride avant une autre section de cheville carrée.

Une épingle grise a une cheville carrée avec une bride, puis une section ronde et une cheville carrée.

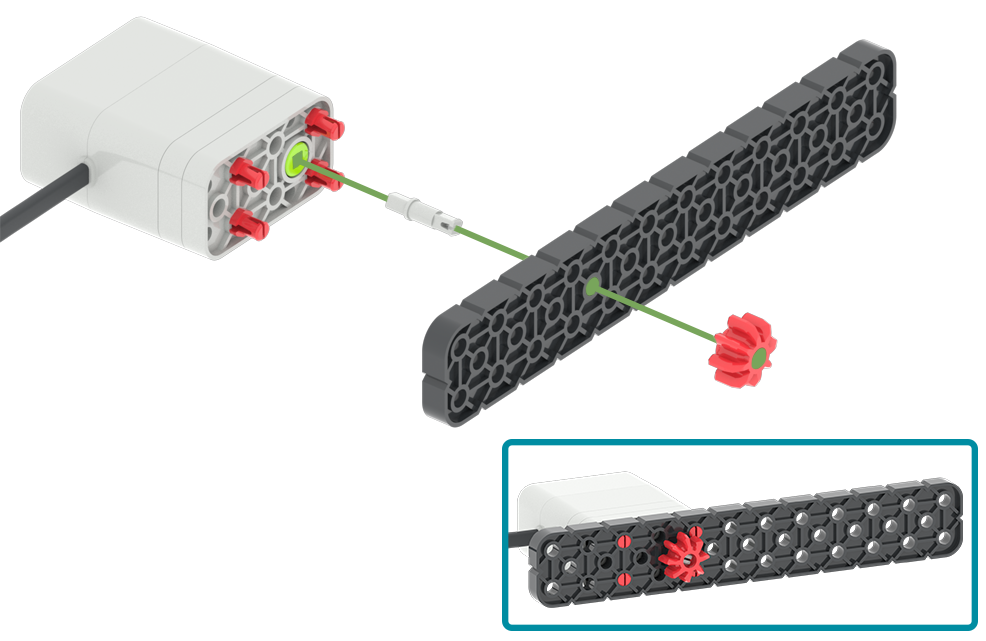

Schéma d'une broche grise insérée dans une grande poutre noire pour connecter un engrenage rouge à un moteur, tout en permettant au moteur de faire tourner l'engrenage rouge.

Les caractéristiques de la goupille grise lui permettent d'être insérée dans un moteur ou un bouton, ce qui forcera la goupille à tourner. La goupille grise peut passer dans un trou rond d'une pièce puis dans le trou carré d'une autre pièce.

Par exemple, la cheville carrée d'une épingle grise avec une bride pourrait être insérée dans un moteur puis à travers une grande poutre noire. De l’autre côté du Black Large Beam, un Red Gear pourrait être inséré sur la cheville carrée du Gray Pin. Cela permettra au moteur de faire tourner le Red Gear.

Impasses

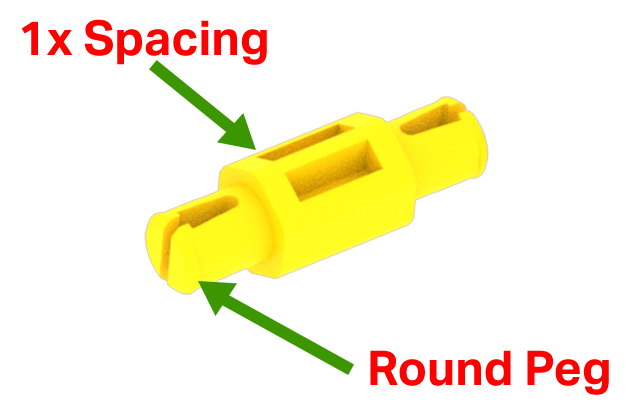

Schéma d'une pièce d'espacement jaune, avec des étiquettes démontrant qu'elle possède une cheville ronde de chaque côté d'une section d'espacement aussi épaisse qu'une pièce en plastique.

Lors de la construction de projets avec le système VEX GO, il faut parfois plus d'espace entre les pièces. Les entretoises sont des connecteurs qui permettent que cela se produise. Les entretoises ont une cheville ronde à chaque extrémité et une section centrale qui fournit un espacement entre les pièces.

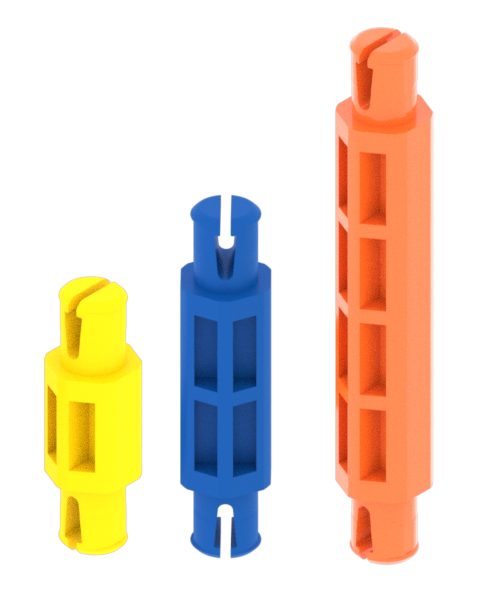

Schéma de toutes les pièces Standoff du kit VEX GO.

Il existe trois tailles différentes d'entretoises. Ceux-ci inclus:

L'entretoise jaune a un espacement d'une épaisseur d'une pièce en plastique.
Le Blue Standoff a un espacement de deux épaisseurs de pièces en plastique.
L'Orange Standoff a un espacement de quatre épaisseurs de pièces en plastique.

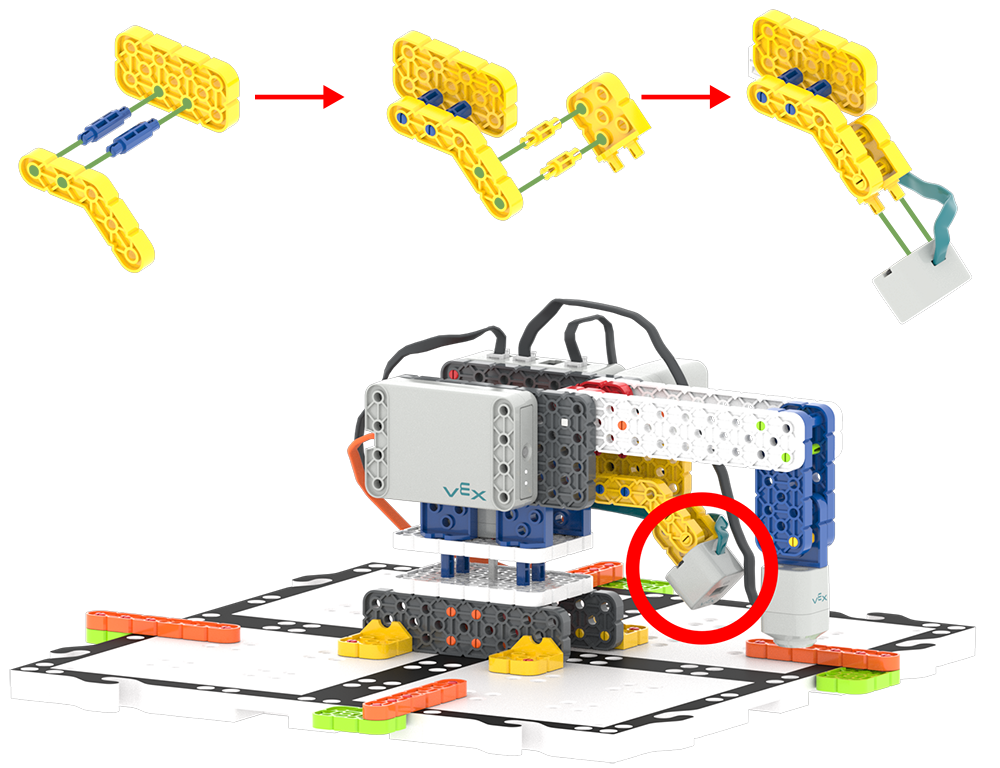

Schéma d'une construction de bras robotisé VEX GO avec les pièces d'écartement sur la fixation du capteur oculaire mises en évidence dans un cercle rouge.

L'espacement entre les pièces peut être très important pour votre projet. Par exemple, vous pouvez utiliser deux entretoises jaunes entre une poutre d'angle jaune et un connecteur jaune. Cela vous permettra de fixer un capteur oculaire afin qu'il soit centré au milieu de votre projet Robot Arm.

Connecteurs

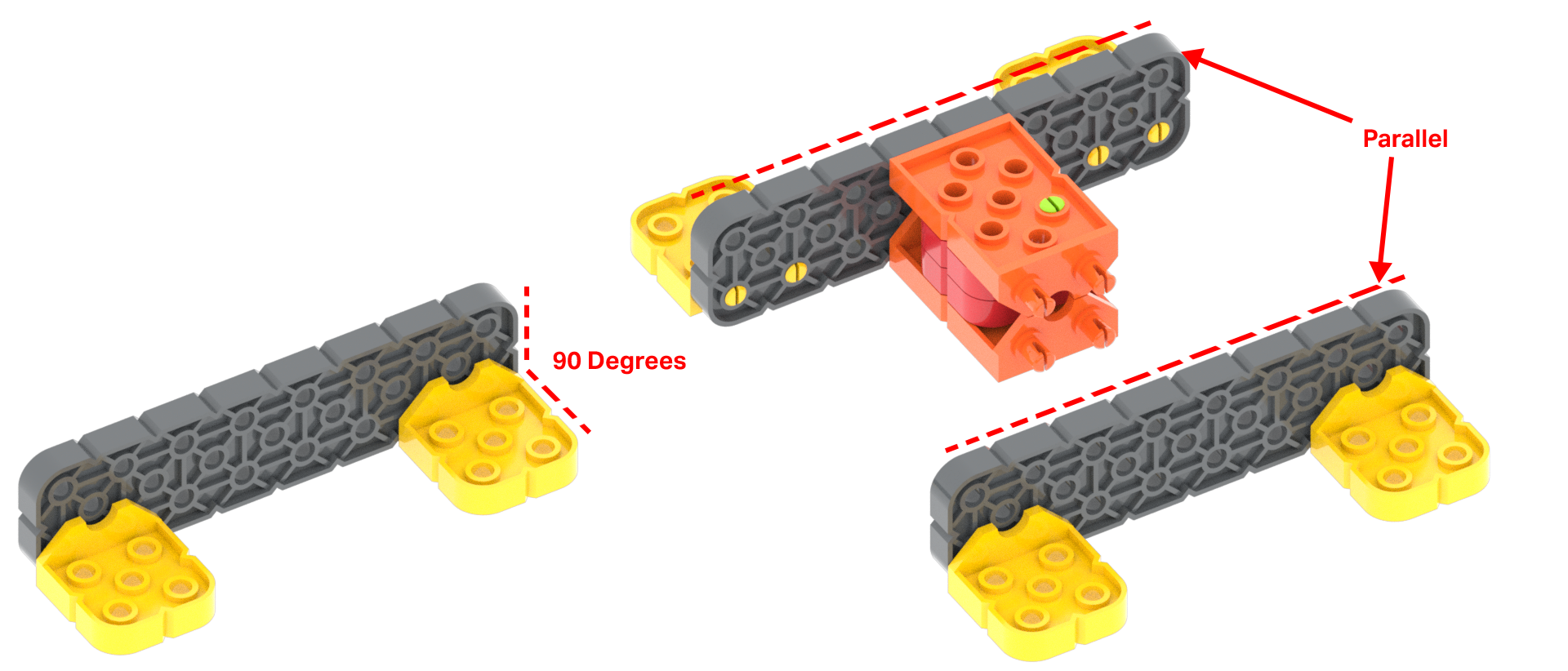

Schéma démontrant l'utilisation des connecteurs pour connecter des pièces en parallèle ou à un angle de 90 degrés.

Les connecteurs sont des pièces très utiles. Ils permettent de relier deux pièces entre elles. Ces connexions peuvent être à 90 degrés les unes par rapport aux autres ou parallèles les unes aux autres.

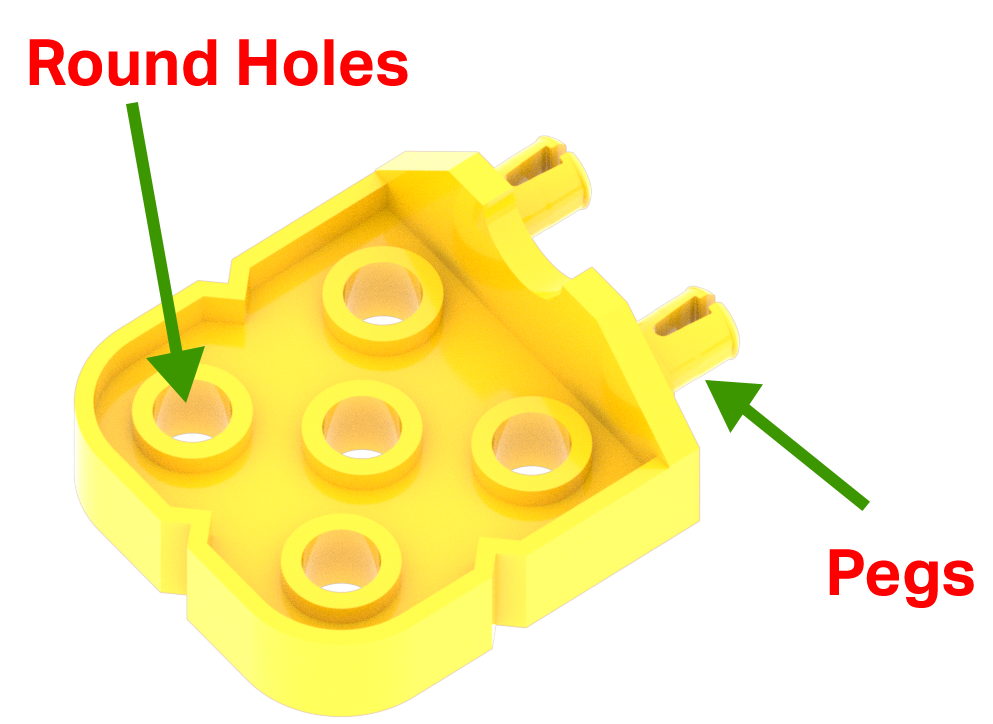

Schéma d'une pièce de connecteur jaune, avec des étiquettes démontrant qu'elle possède deux chevilles rondes décalées de 90 degrés par rapport à 5 trous ronds.

Les connecteurs ont des trous ronds et des chevilles.

Connecteurs à 90 degrés

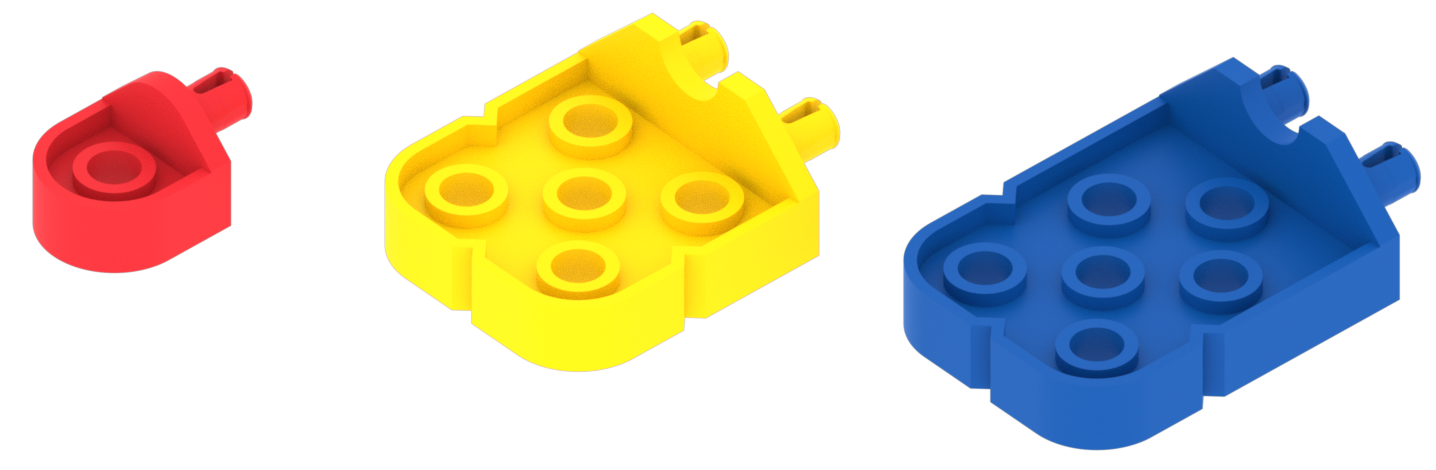

Schéma de toutes les pièces du connecteur dans le kit VEX GO.

Les connecteurs à 90 degrés sont disponibles en trois tailles. Ceux-ci inclus:

Les connecteurs rouges ont une cheville et un trou. Cela permet à ces connecteurs de pouvoir tourner.
Les connecteurs jaunes ont cinq trous et deux chevilles.
Les connecteurs bleus ont six trous et deux chevilles. Les connecteurs bleus ont un trou plus long que les connecteurs jaunes.

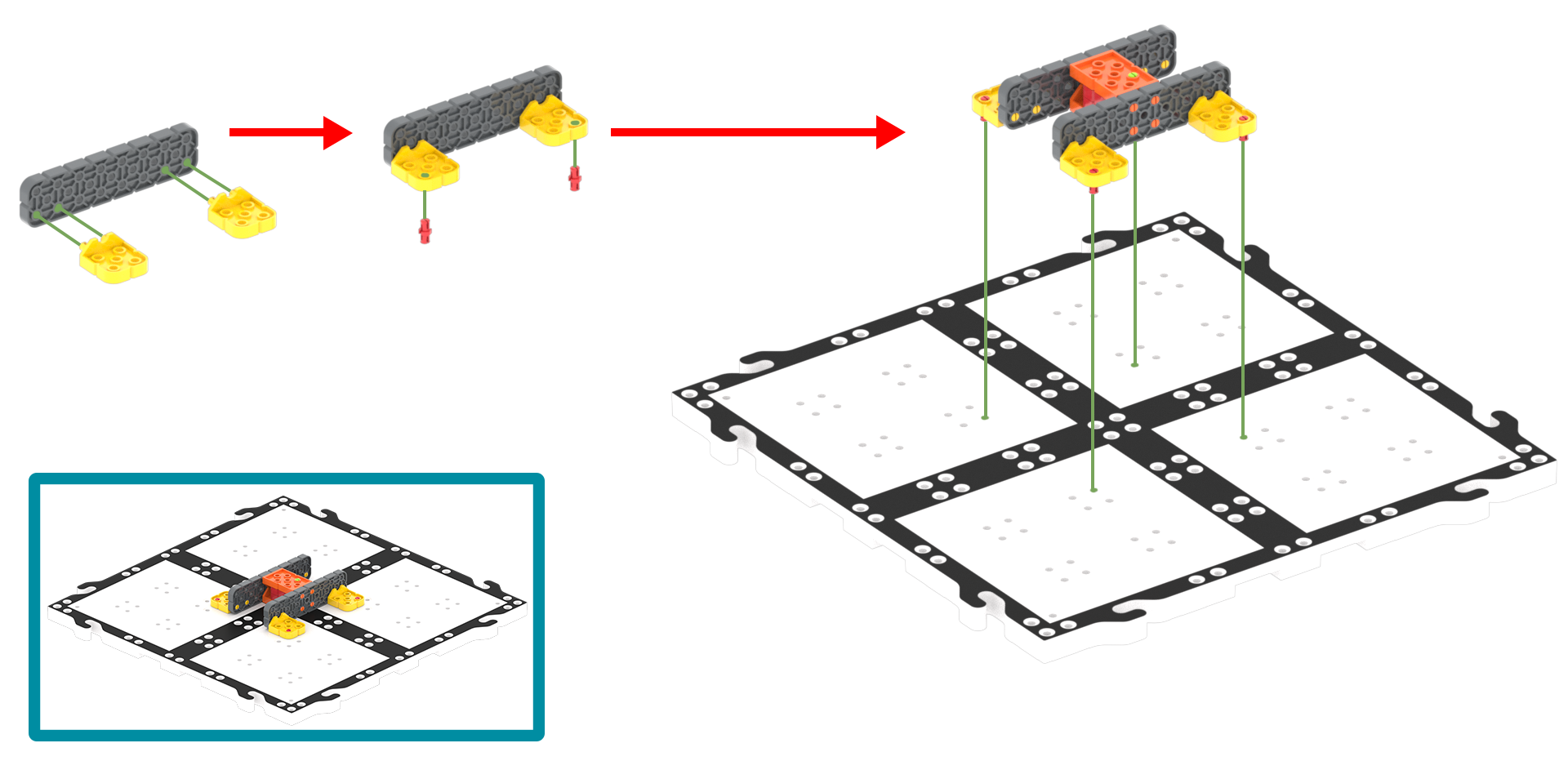

Schéma des connecteurs jaunes utilisés pour attacher une construction VEX GO à un angle de 90 degrés à un carré de tuiles de terrain.

La connexion des pièces entre elles à 90 degrés est une caractéristique très importante du système VEX GO. Par exemple, deux connecteurs jaunes peuvent être utilisés pour connecter une grande poutre grise à 90 degrés à une tuile afin de créer une base pour votre projet de bras de robot.

Connecteurs parallèles

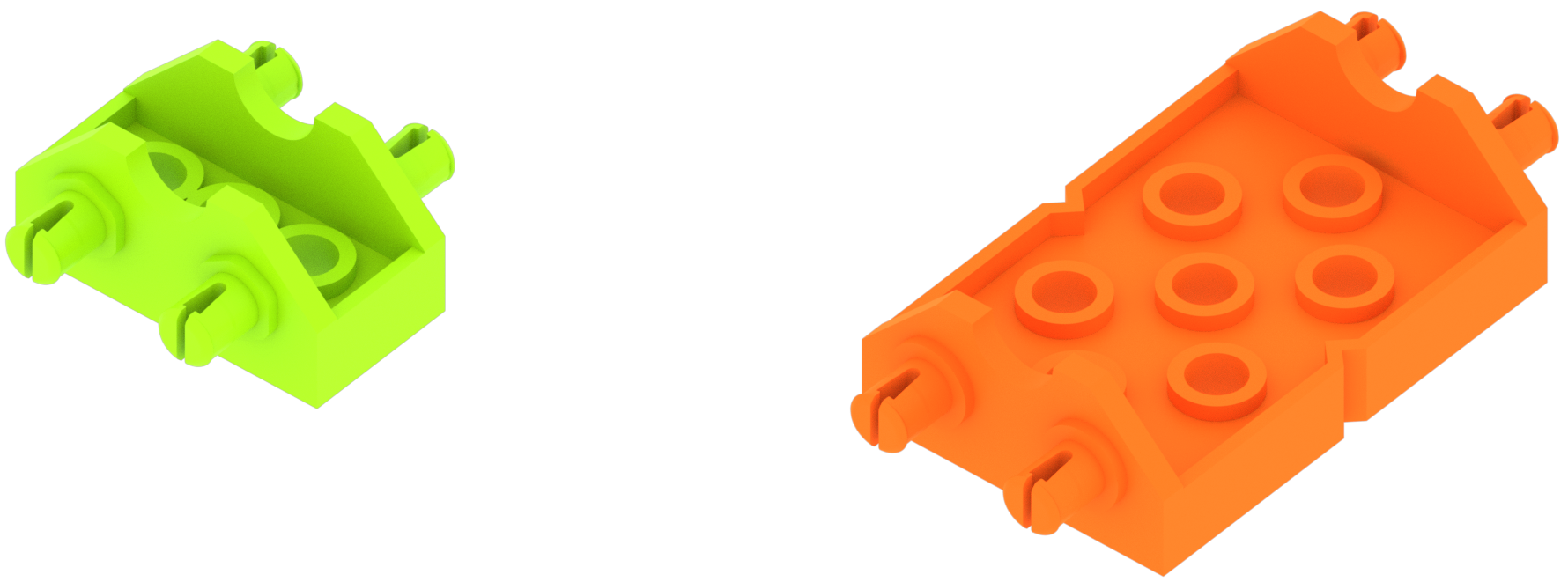

Schéma des deux pièces du connecteur parallèle du kit VEX GO.

Les connecteurs parallèles sont disponibles en deux tailles. Ceux-ci inclus:

Les connecteurs verts ont deux chevilles de chaque côté et deux trous entre les chevilles.
Les connecteurs orange ont deux chevilles de chaque côté et sept trous entre les chevilles.

Schéma d'une construction de super voiture VEX GO avec le connecteur orange qui relie deux grandes poutres noires en surbrillance.

Les connecteurs parallèles peuvent être très utiles lors de la construction de projets avec le système VEX GO. Par exemple, vous pouvez séparer deux grandes poutres noires parallèles avec un connecteur orange lors de la construction de votre projet Super Car.

Établir des connexions entre les pièces avec le système VEX GO est amusant et facile à l'aide de broches, d'entretoises et de connecteurs. Ils vous aideront à établir la connexion physique entre les pièces pour donner vie à votre imagination.
