Le système de construction VEX GO est un moyen simple et amusant de permettre aux élèves de la 3e à la 5e année de construire de nombreux projets éducatifs. Sa flexibilité et sa fonction peuvent également être utilisées dans des classes supérieures.

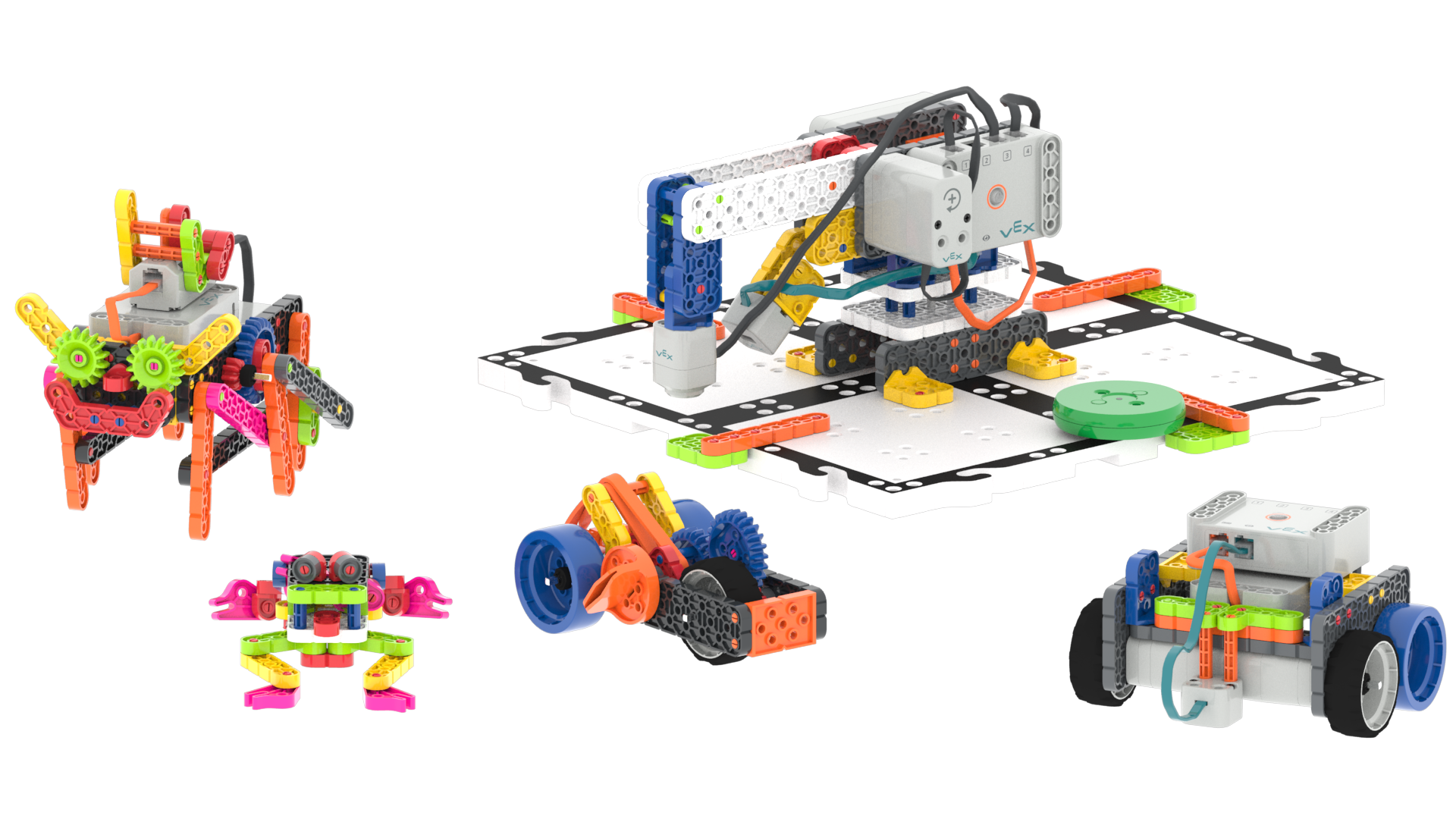

Schéma de plusieurs constructions VEX GO construites à partir de poutres, de plaques et d'autres pièces VEX GO.

Cet article vous présentera les pièces qui vous permettront de construire des projets VEX GO.

Poutres

Schéma de toutes les pièces de poutre du kit VEX GO.

Les poutres sont des pièces en plastique d'une largeur d'un trou. Leur longueur est identifiée par leur couleur et ils se déclinent en 10 longueurs différentes.

Schéma d'une pièce de poutre jaune, avec une flèche pointant et étiquetant son trou central.

Chacune des poutres possède un trou central qui leur permet d'avoir un connecteur placé directement en leur centre. Les trous centraux offrent une grande flexibilité lors de la construction d'un projet.

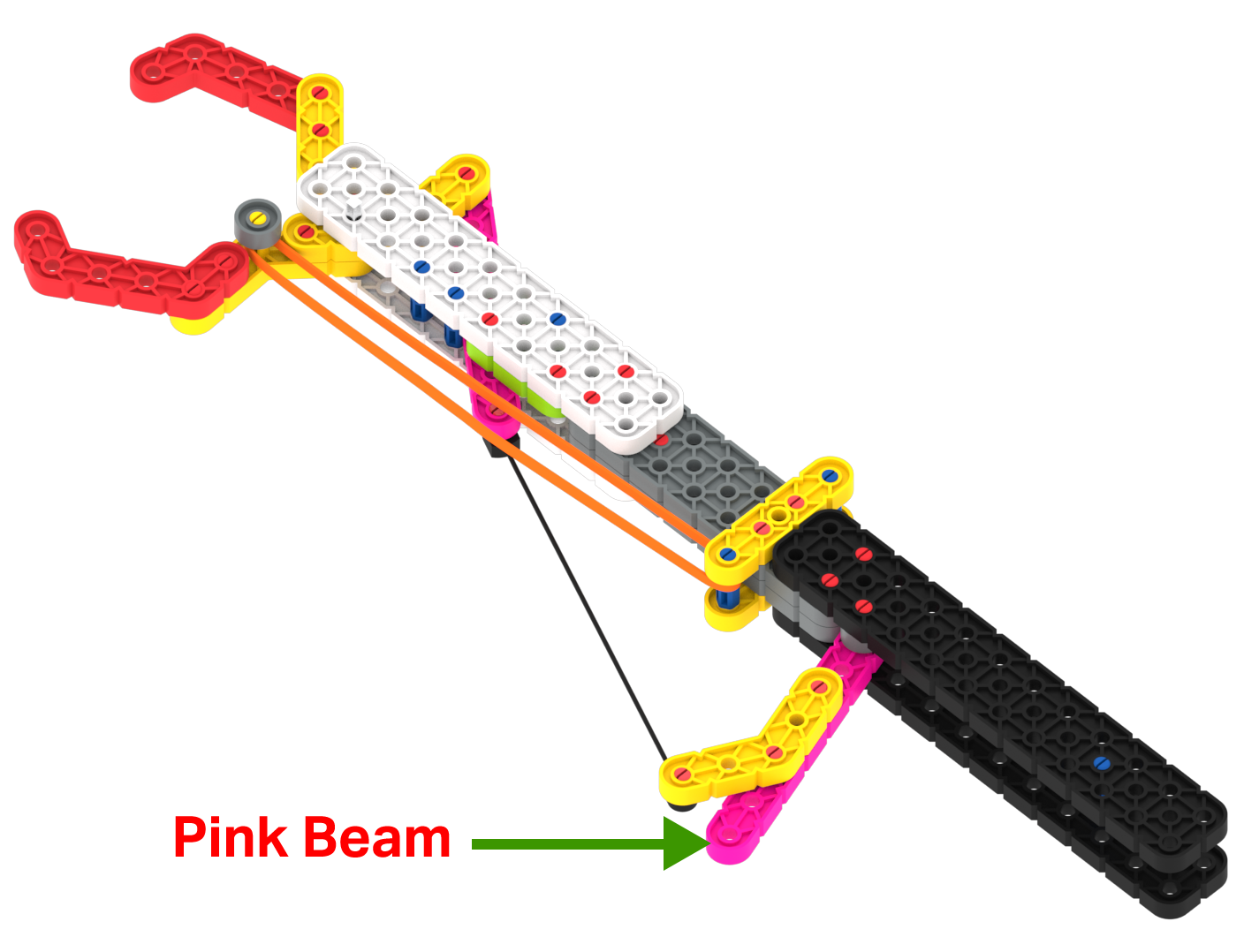

Schéma de la griffe d'adaptation avec une étiquette pointant vers sa poignée de traction et l'étiquetant comme un faisceau rose.

Les poutres sont des éléments de construction très utiles. Par exemple, dans le projet Adaptation Claw, ils sont utilisés pour un certain nombre de choses. Une poutre rose est utilisée comme poignée de traction pour fermer la griffe.

Poutres d'angle

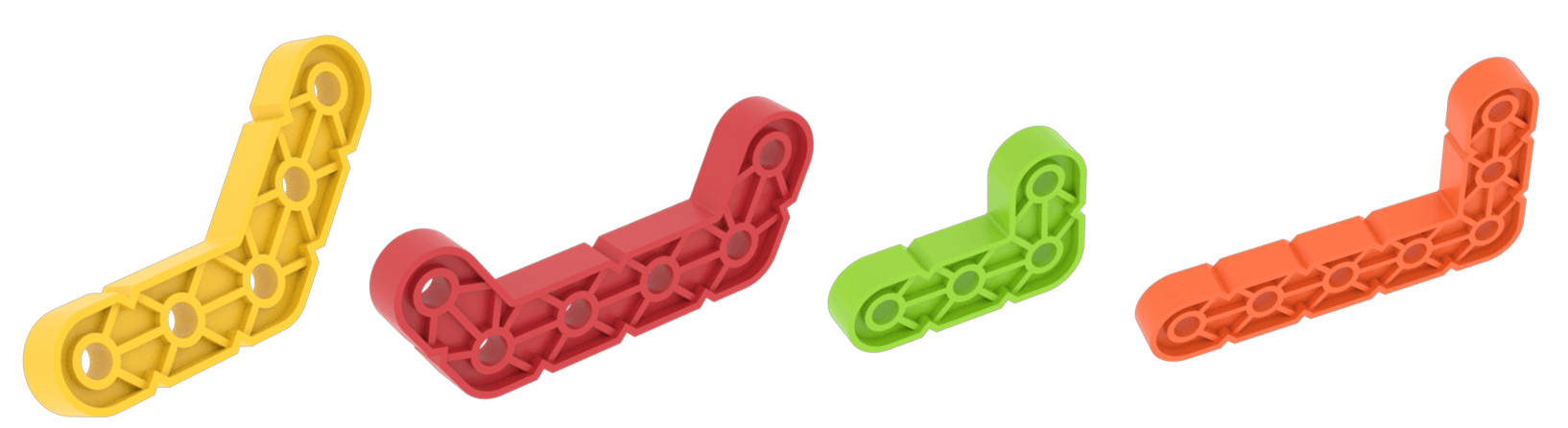

Schéma de toutes les pièces de la poutre d'angle du kit VEX GO.

Les poutres d'angle sont des poutres d'une largeur d'un trou et présentant un angle. Il existe quatre poutres inclinées, dont :

un faisceau d'angle jaune qui a un angle de 45 degrés
un faisceau d'angle rouge qui a un angle de 60 degrés à chaque extrémité
un faisceau d'angle vert plus petit qui a un angle de 90 degrés
un faisceau d'angle orange plus grand qui a un angle de 90 degrés

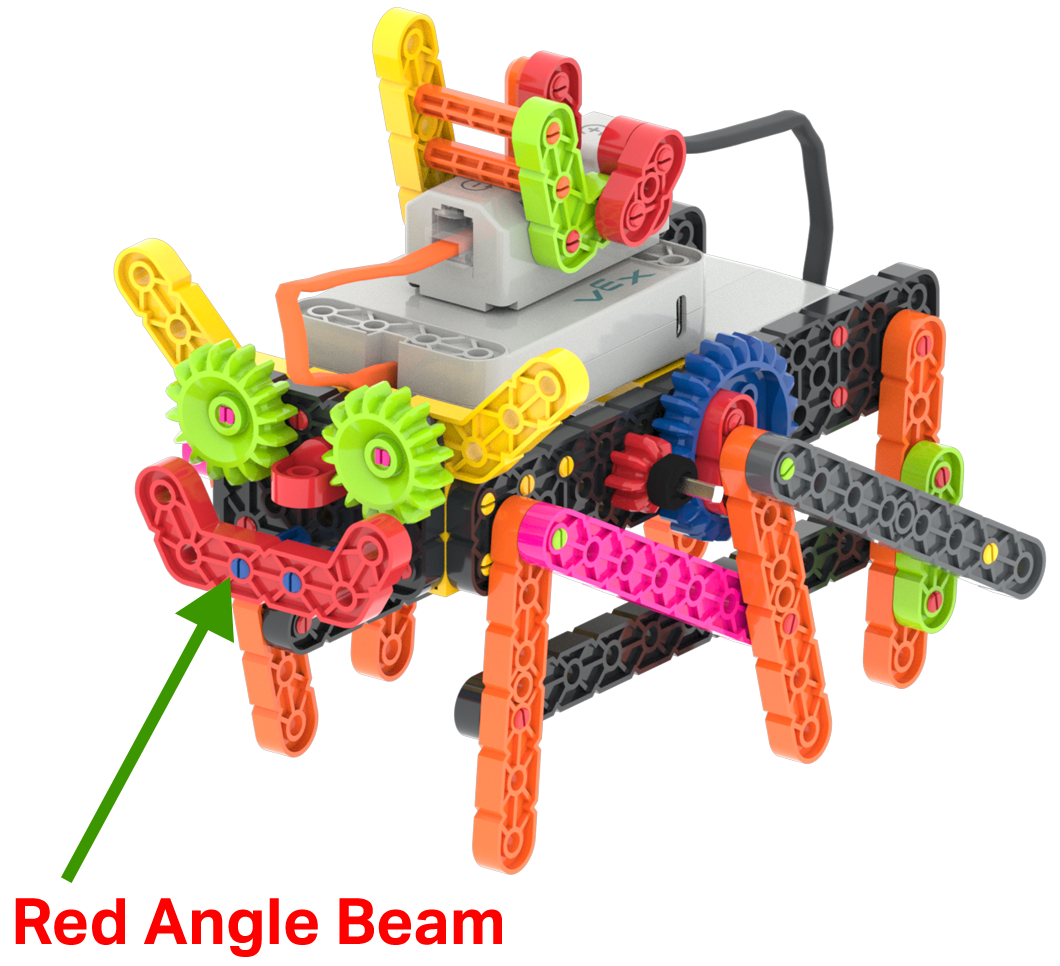

Schéma de la construction du VEX GO Crawler avec une flèche pointant vers sa bouche et l'étiquetant comme une pièce de poutre d'angle rouge.

Les poutres d'angle permettent aux projets d'avoir des structures placées selon un angle. Ceci est très utile, que votre projet ait besoin d'avoir une partie majeure placée en angle ou un ajout intéressant. Par exemple, avec le projet Crawler, un Red Angle Beam constitue une bouche amusante pour le robot.

Grandes poutres

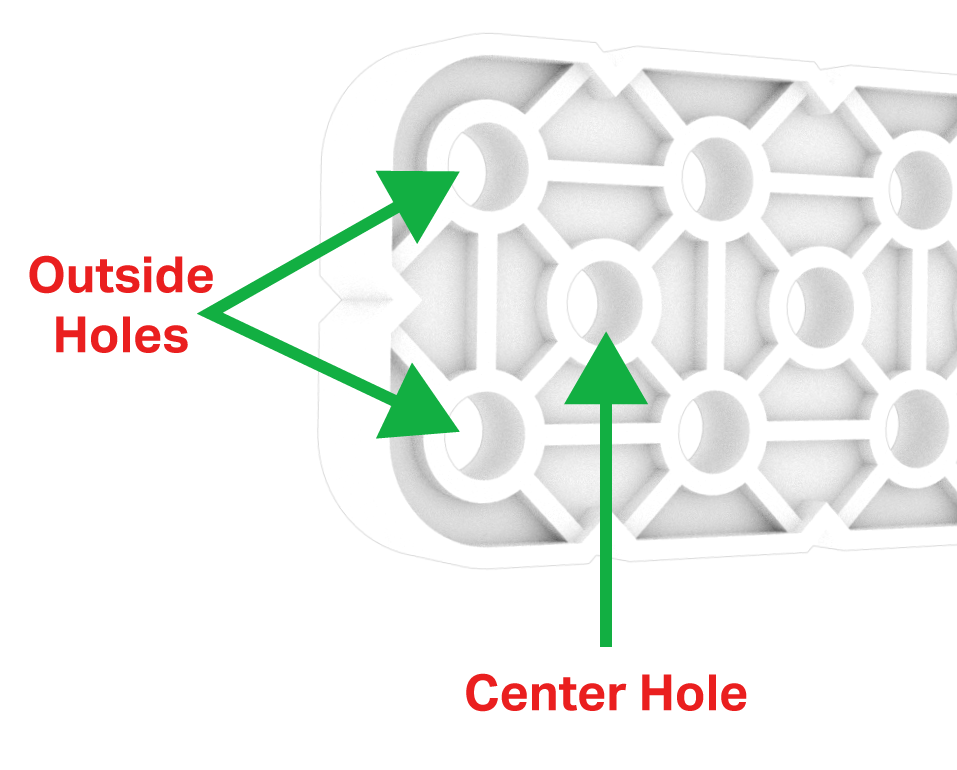

Schéma d'une pièce de grande poutre blanche, avec une flèche pointant vers ses rangées de trous et étiquetant un trou central et des trous extérieurs.

Les grandes poutres ont un motif de trous très utile. Il y a deux rangées extérieures de trous alignés les uns avec les autres. Il y a une rangée centrale de trous située à mi-chemin entre chacun des trous extérieurs. Ce modèle permet de fixer les grandes poutres de différentes manières à d'autres pièces.

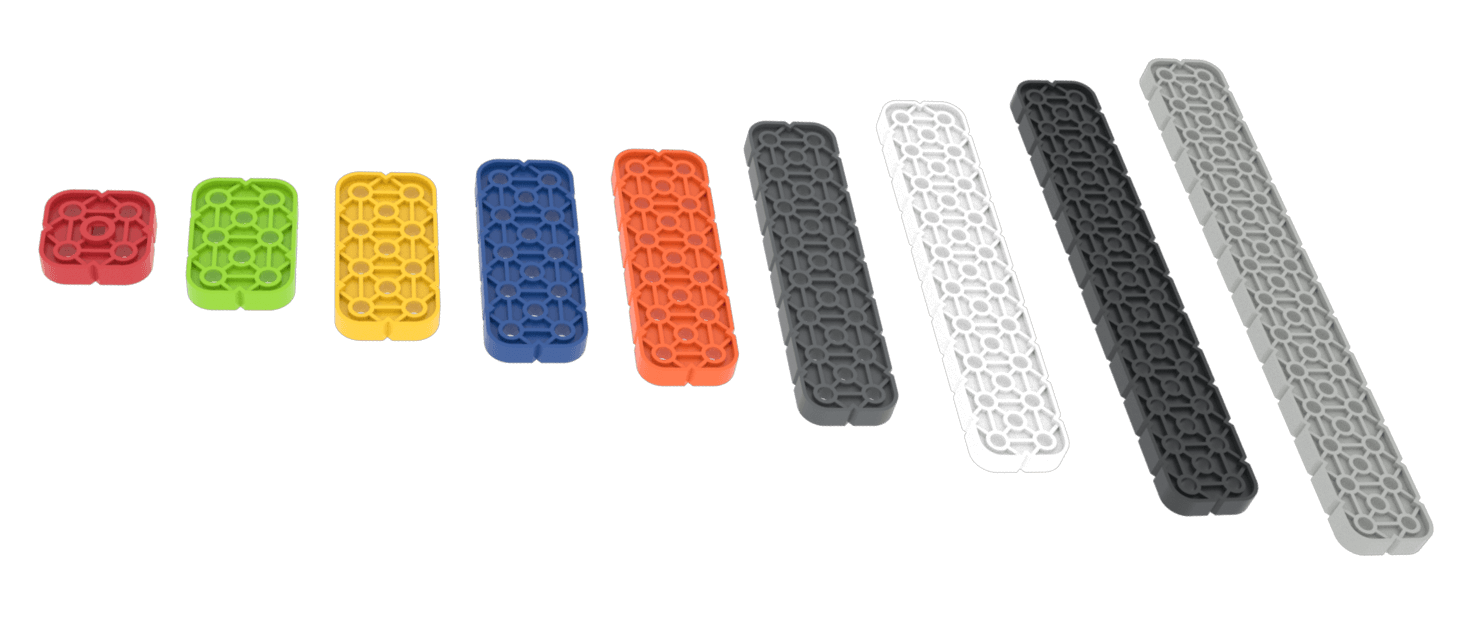

Schéma de toutes les pièces de la grande poutre du kit VEX GO.

Les grandes longueurs de poutres sont identifiées par leur couleur et sont disponibles en neuf longueurs différentes.

Poutre de la place rouge

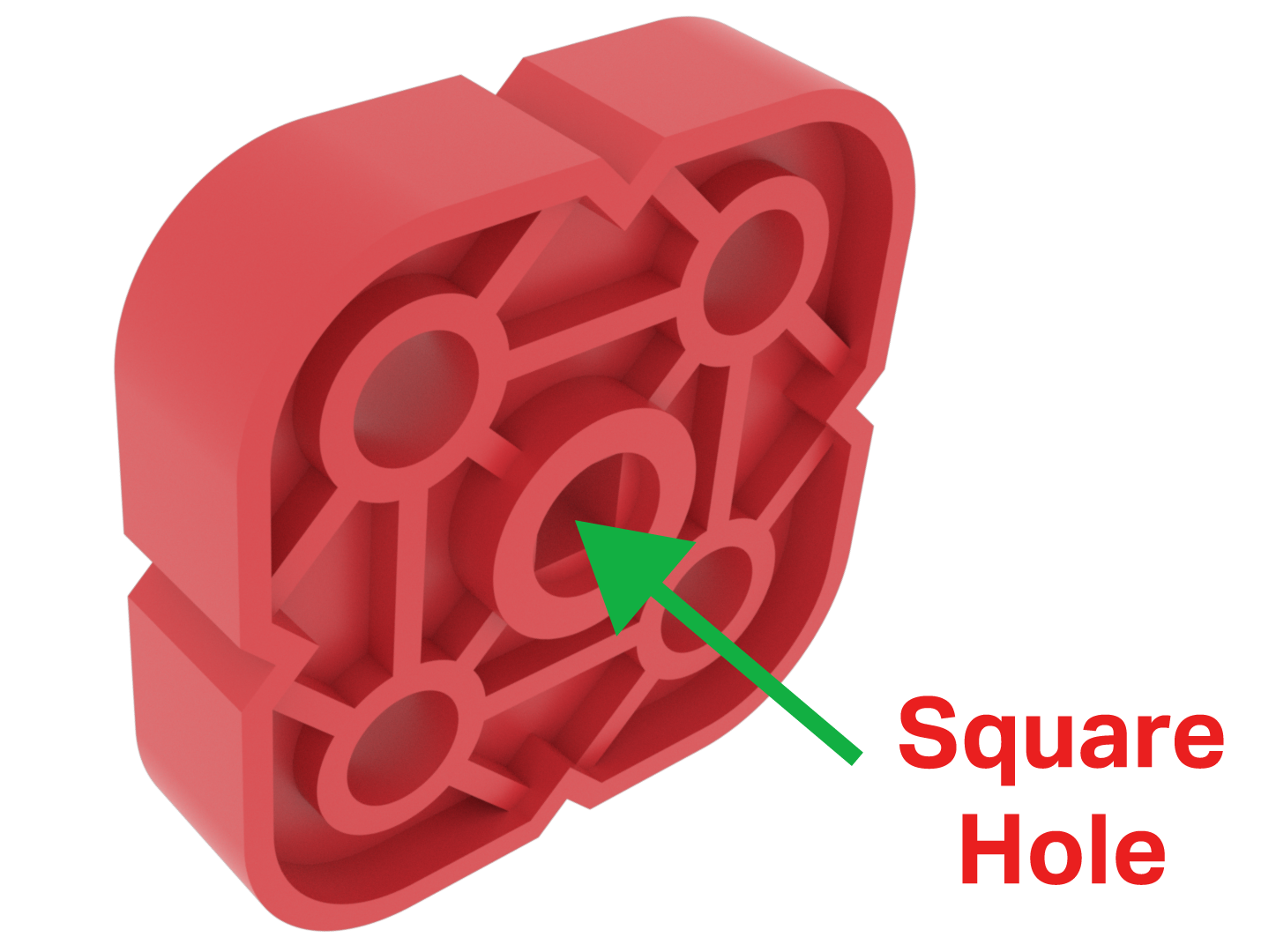

Schéma d'une pièce de poutre carrée rouge, avec une flèche pointant et étiquetant le trou en son centre comme un trou carré.

Le faisceau carré rouge est un grand faisceau spécial. Il a deux trous de large et deux trous de long, ce qui en fait une partie carrée. La particularité de la poutre Carré Rouge est son trou central. Le trou central est un trou carré.

Le trou carré permet d'insérer une broche carrée ou un arbre dans le trou. La poutre carrée rouge sera forcée de tourner chaque fois que la broche/l'arbre carré est forcé de tourner.

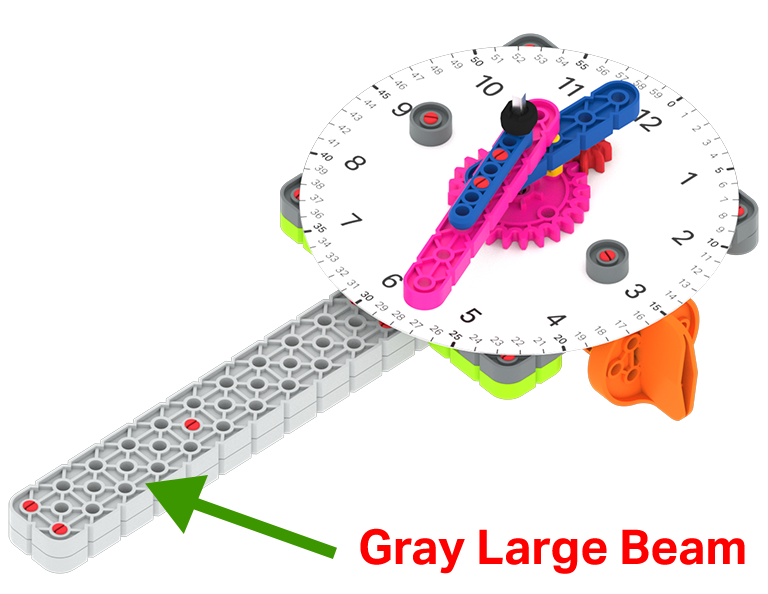

Schéma de la construction de l'horloge VEX GO avec une flèche pointant vers sa poignée et l'étiquetant comme une pièce à grand faisceau gris.

Les grandes poutres sont utilisées comme éléments majeurs dans de nombreux projets. Par exemple, deux grandes poutres grises sont utilisées dans le projet Clock comme poignée de l'horloge.

Plaques

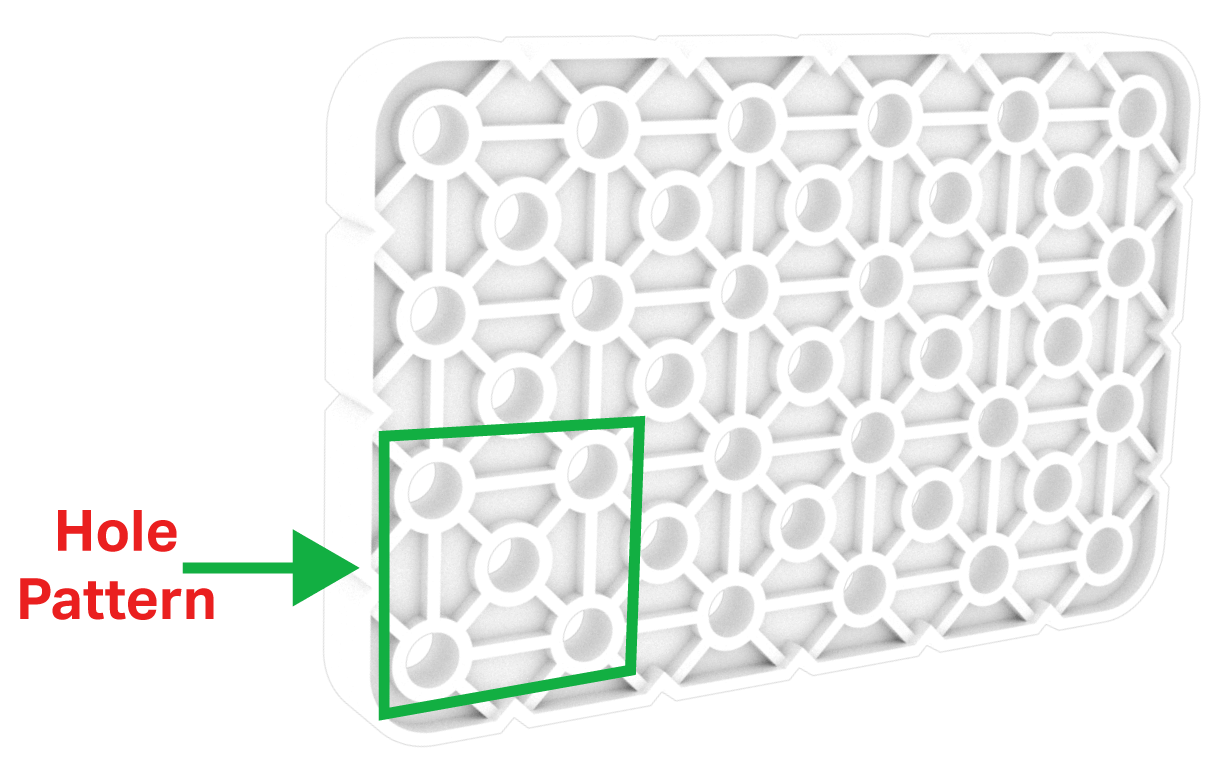

Schéma d'une grande pièce de plaque blanche, avec une flèche pointant vers ses rangées alternées de trous et étiquetant le motif des trous de la plaque comme similaire au motif de la grande poutre.

Les plaques sont les pièces en plastique les plus larges et sont disponibles dans des largeurs de trois trous et de quatre trous. Les plaques utilisent le même motif de trous que les grandes poutres.

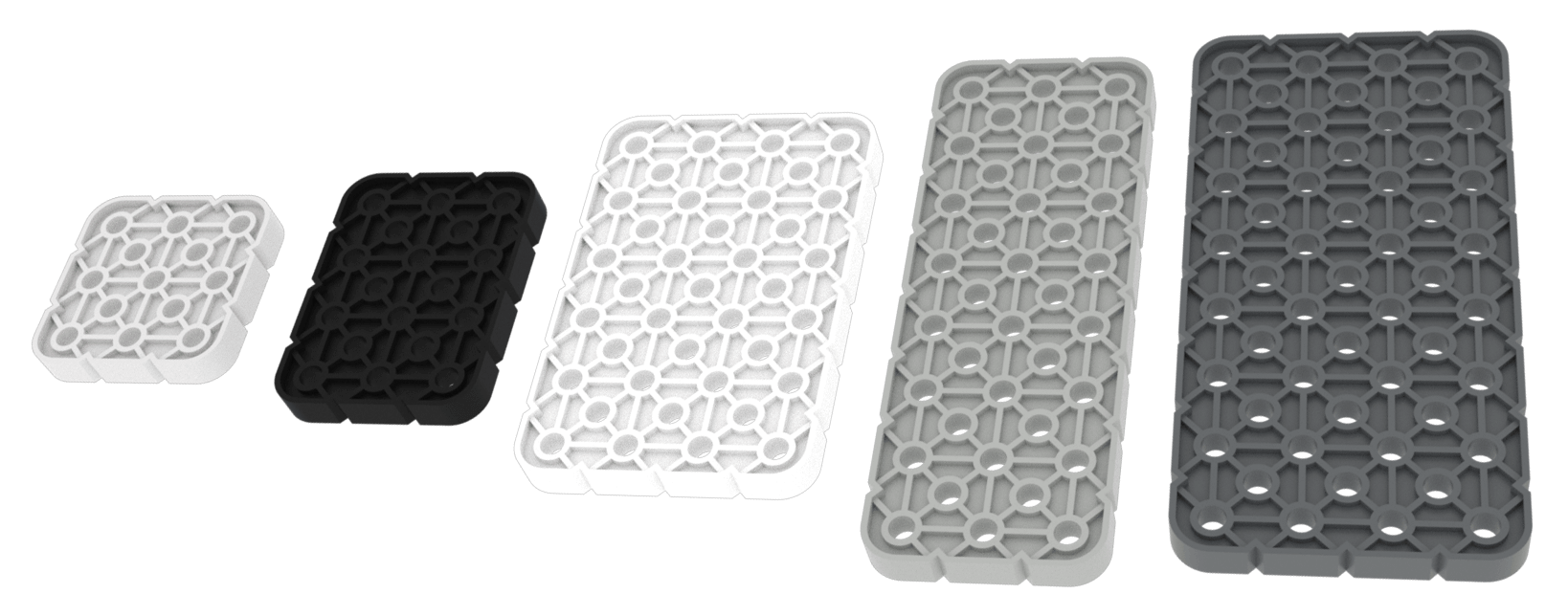

Schéma de toutes les pièces de la plaque du kit VEX GO.

Les assiettes sont disponibles en cinq longueurs différentes. Leurs différentes longueurs sont identifiées par une couleur.

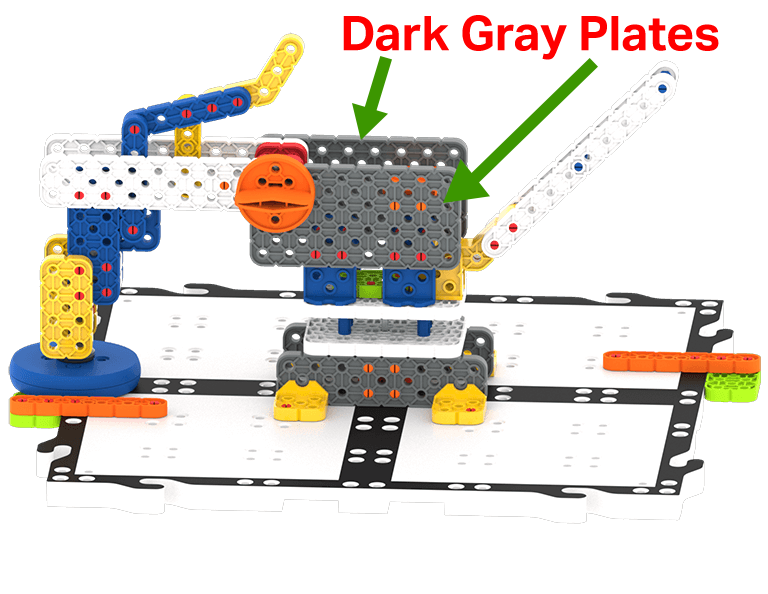

Schéma de la construction du bras robotique VEX GO avec des flèches pointant vers ses côtés et les étiquetant comme des pièces de plaque gris foncé.

Les plaques sont très utiles dans les projets de construction car elles comportent de nombreux trous pour relier d’autres pièces. Par exemple, dans le projet Robot Arm, deux plaques gris foncé comportent de nombreux trous pour fixer les autres pièces.

Les poutres, les poutres d'angle, les grandes poutres et les plaques sont les pièces du système VEX GO qui vous permettront de faire passer votre projet de l'imagination à la réalité.
