Utiliser le cerveau VEX GO – Bibliothèque VEX

L'utilisation du cerveau vous permet de donner vie au système VEX GO en programmant des moteurs et des capteurs avec VEXcode GO.

Connecter une batterie au cerveau

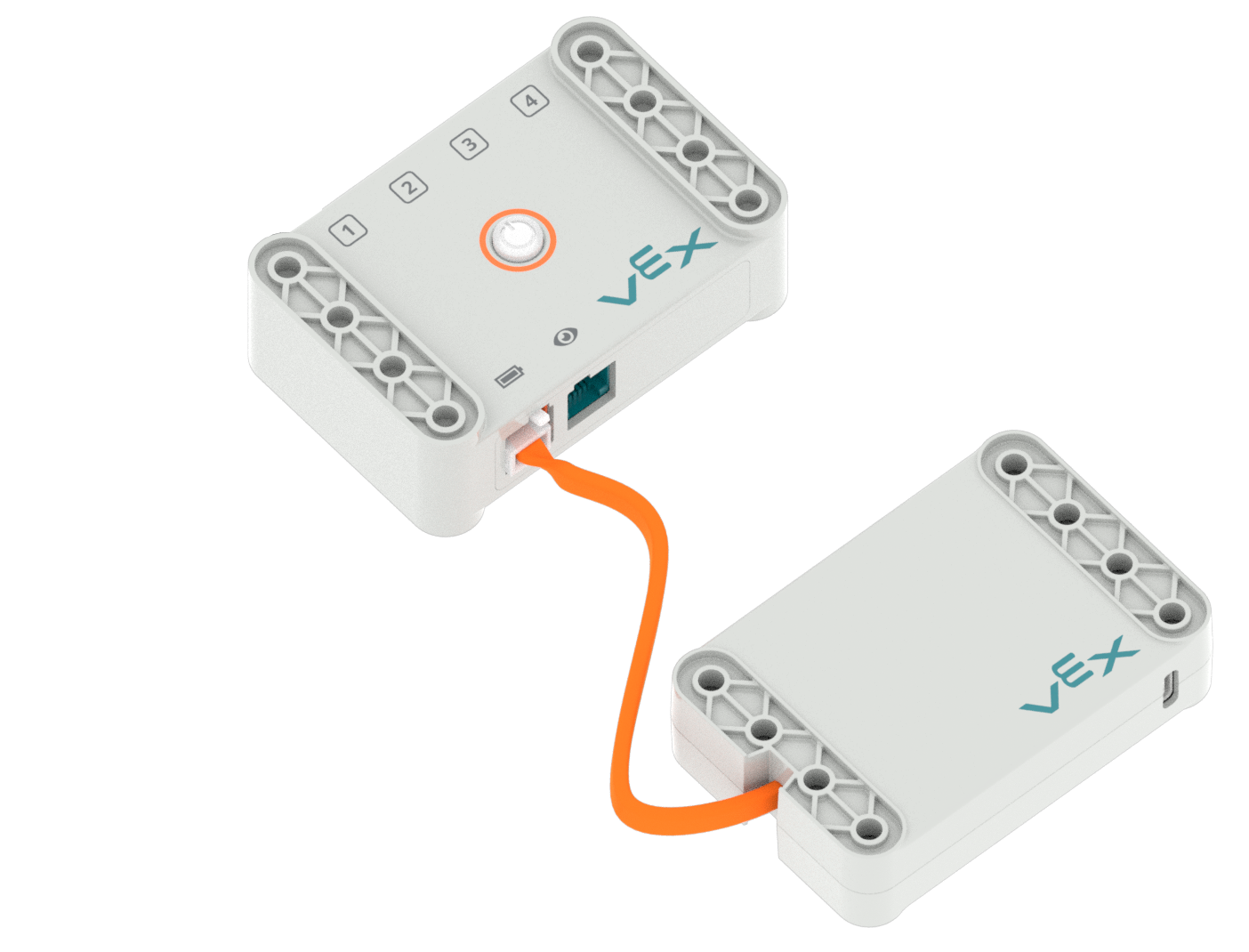

Batterie avec son câble de connexion branché sur le port de batterie d'un Brain.

Le cerveau ne fonctionnera pas sans batterie.

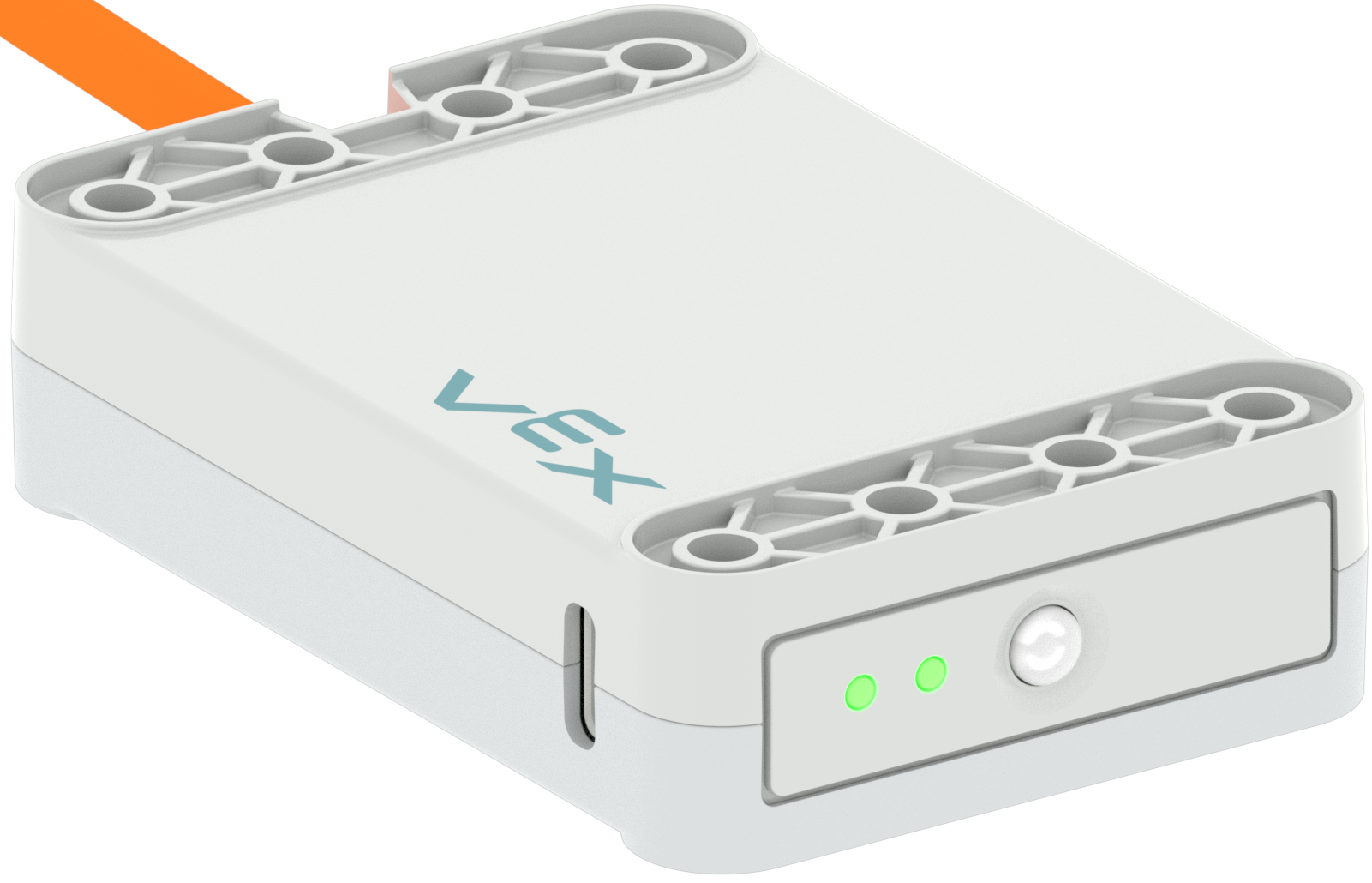

Batterie avec les deux voyants lumineux allumés en vert pour indiquer qu'elle est complètement chargée.

Tout d’abord, assurez-vous que la batterie est chargée.

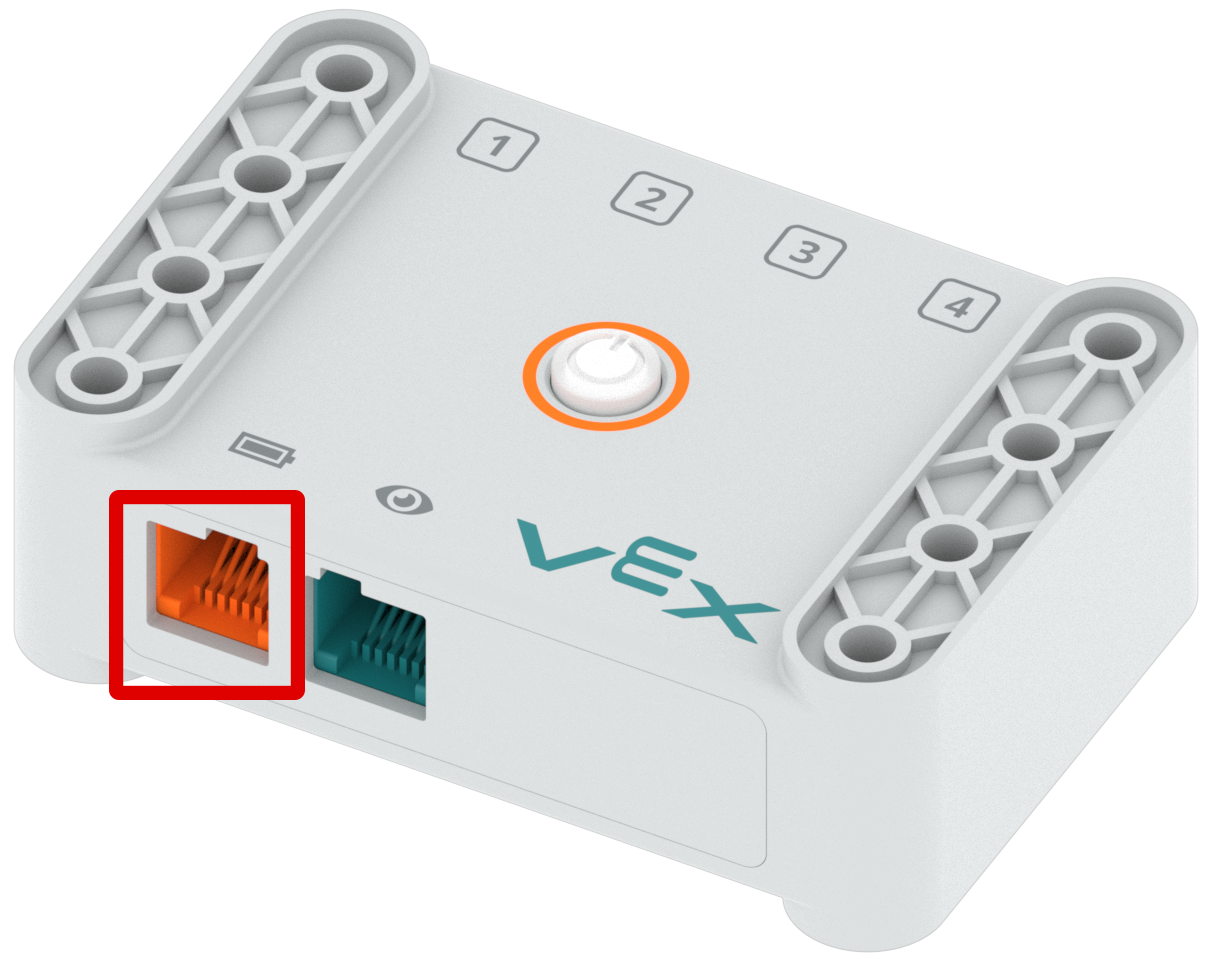

Cerveau avec son port de batterie orange mis en évidence dans un cadre rouge.

Ensuite, localisez le port de batterie orange sur le cerveau.

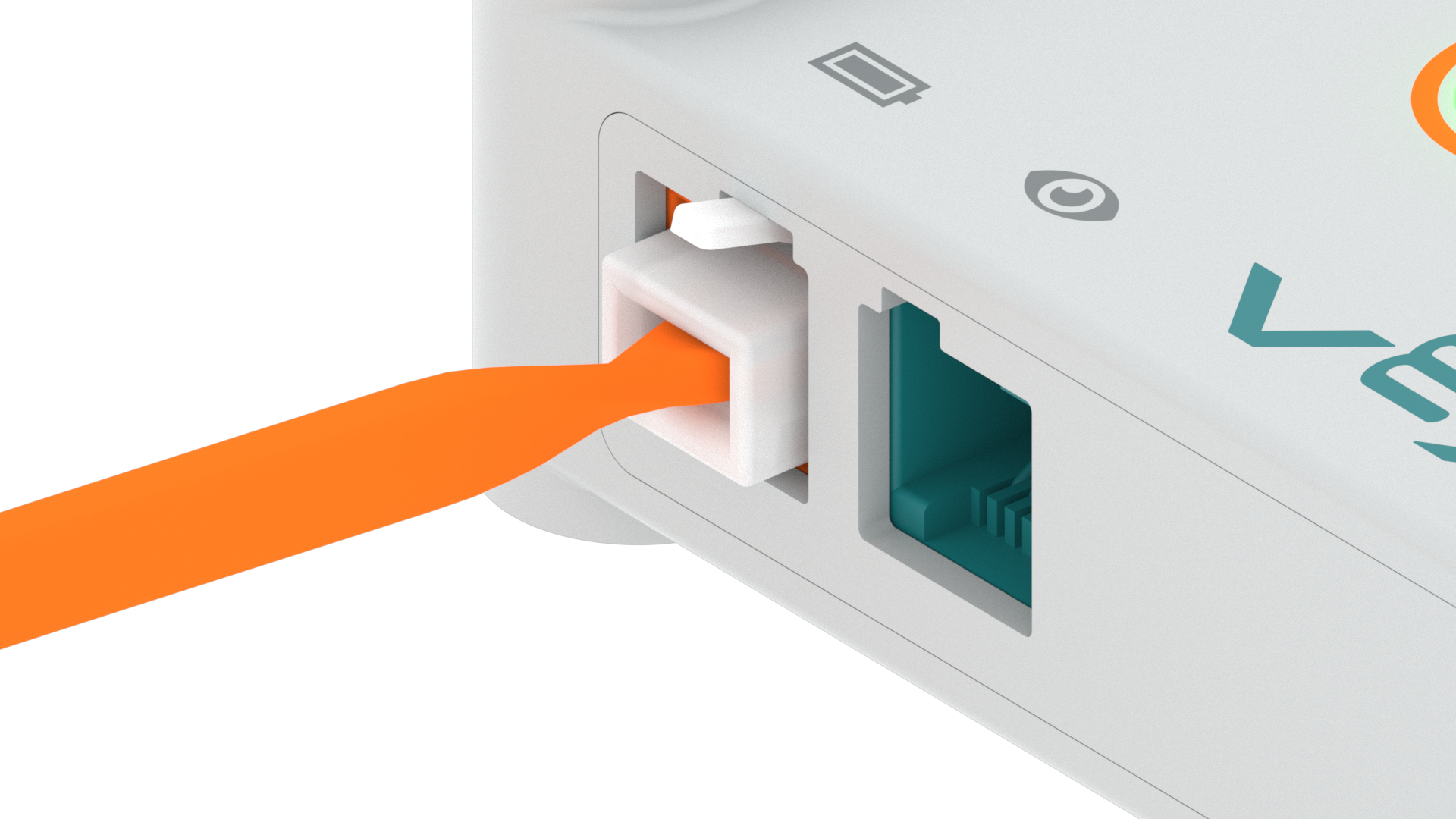

Cerveau avec un câble de batterie branché sur son port de batterie pour alimenter le cerveau.

Connectez la batterie au cerveau en insérant le câble de batterie orange dans le port de batterie orange du cerveau.

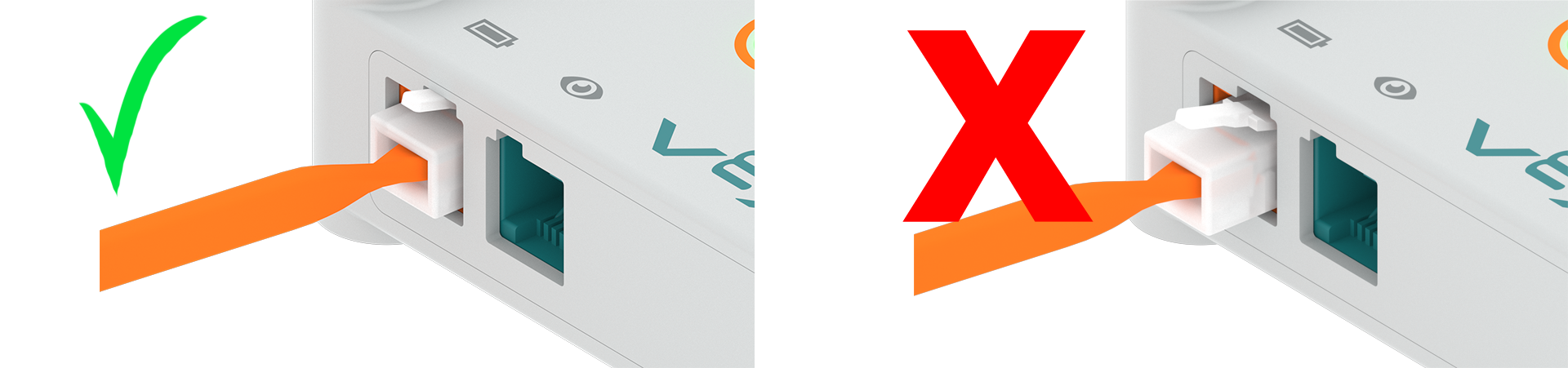

Schéma de deux cerveaux avec des câbles de batterie branchés sur leurs ports de batterie pour les alimenter. À gauche, le câble de la batterie est complètement branché et il y a une coche verte, tandis qu'à droite, le câble de la batterie n'est que partiellement branché et il y a un X rouge.

Assurez-vous que le câble de batterie orange est entièrement inséré dans le port de batterie orange du Brain. Un « clic » garantira que le câble est bien inséré dans le port.

Allumez le cerveau

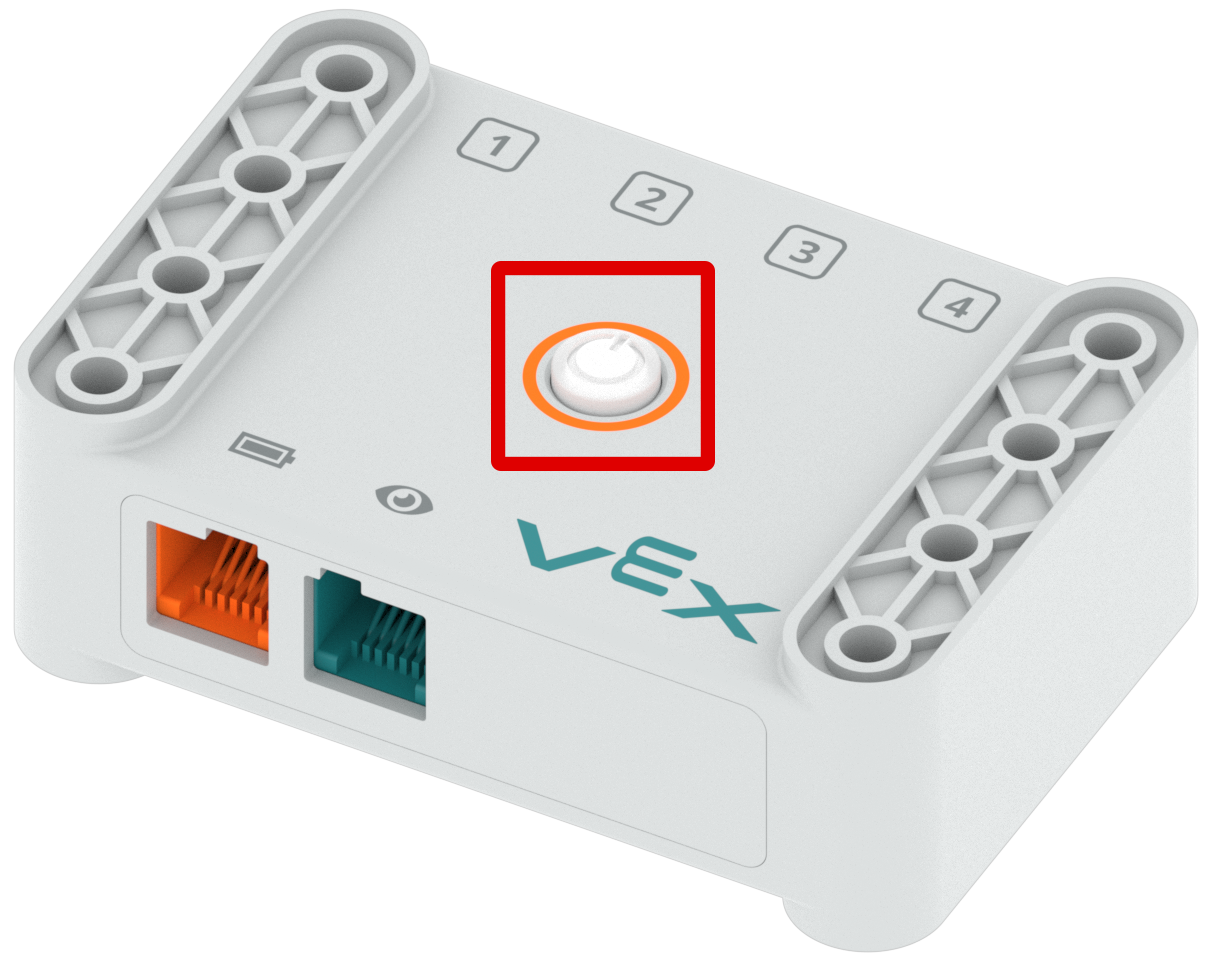

Cerveau avec son bouton d'alimentation surligné dans un cadre rouge. Le bouton d'alimentation est situé au centre de la partie supérieure du Brain.

Une fois la batterie connectée au cerveau, celui-ci peut désormais être allumé.

Pour allumer le cerveau, appuyez sur le bouton d'effacement entouré d'un anneau orange au-dessus du cerveau.

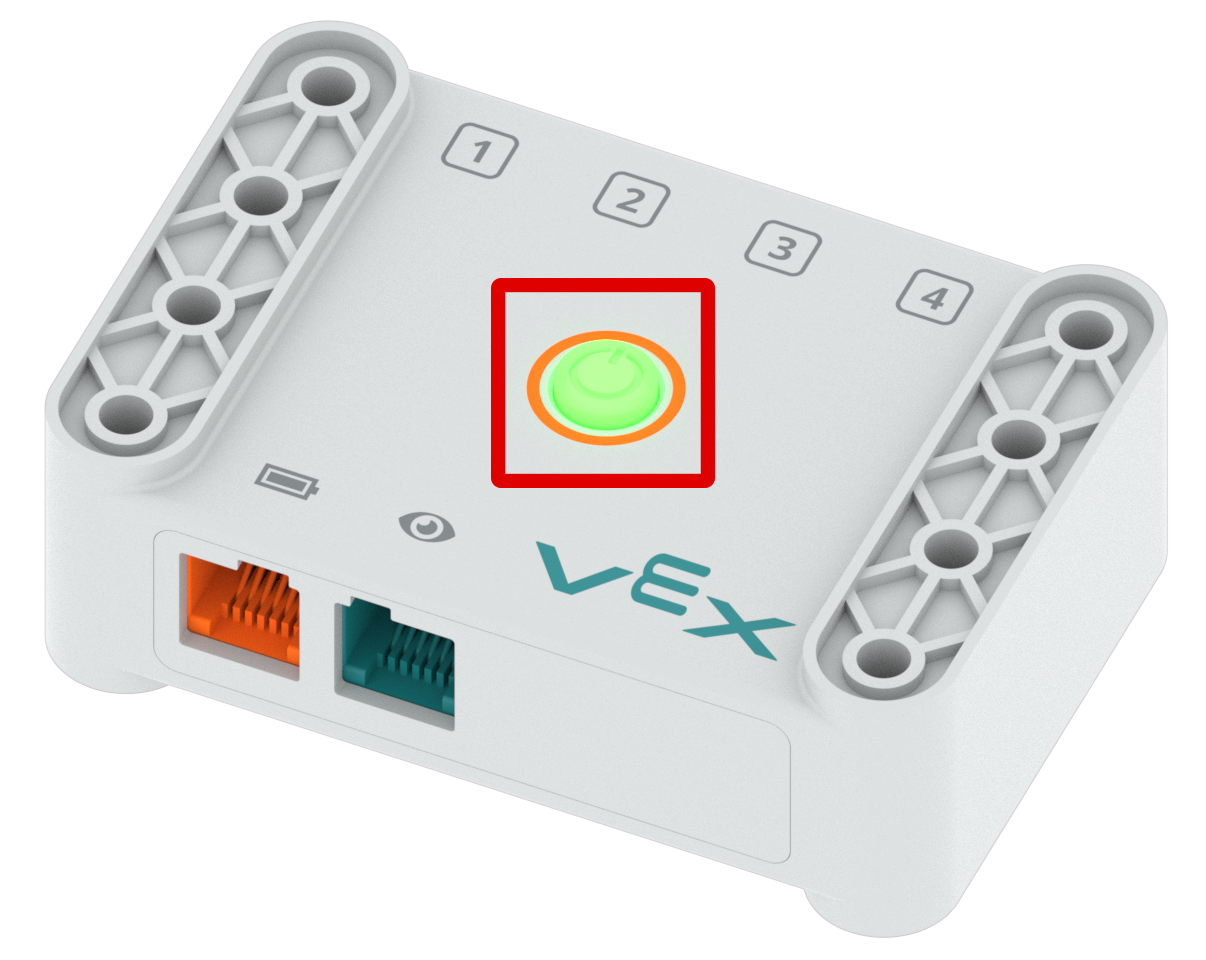

Cerveau avec son bouton d'alimentation surligné dans un cadre rouge et vert brillant pour indiquer que le cerveau est sous tension.

Le bouton d'effacement deviendra vert lorsque le cerveau sera allumé.

Éteignez le cerveau

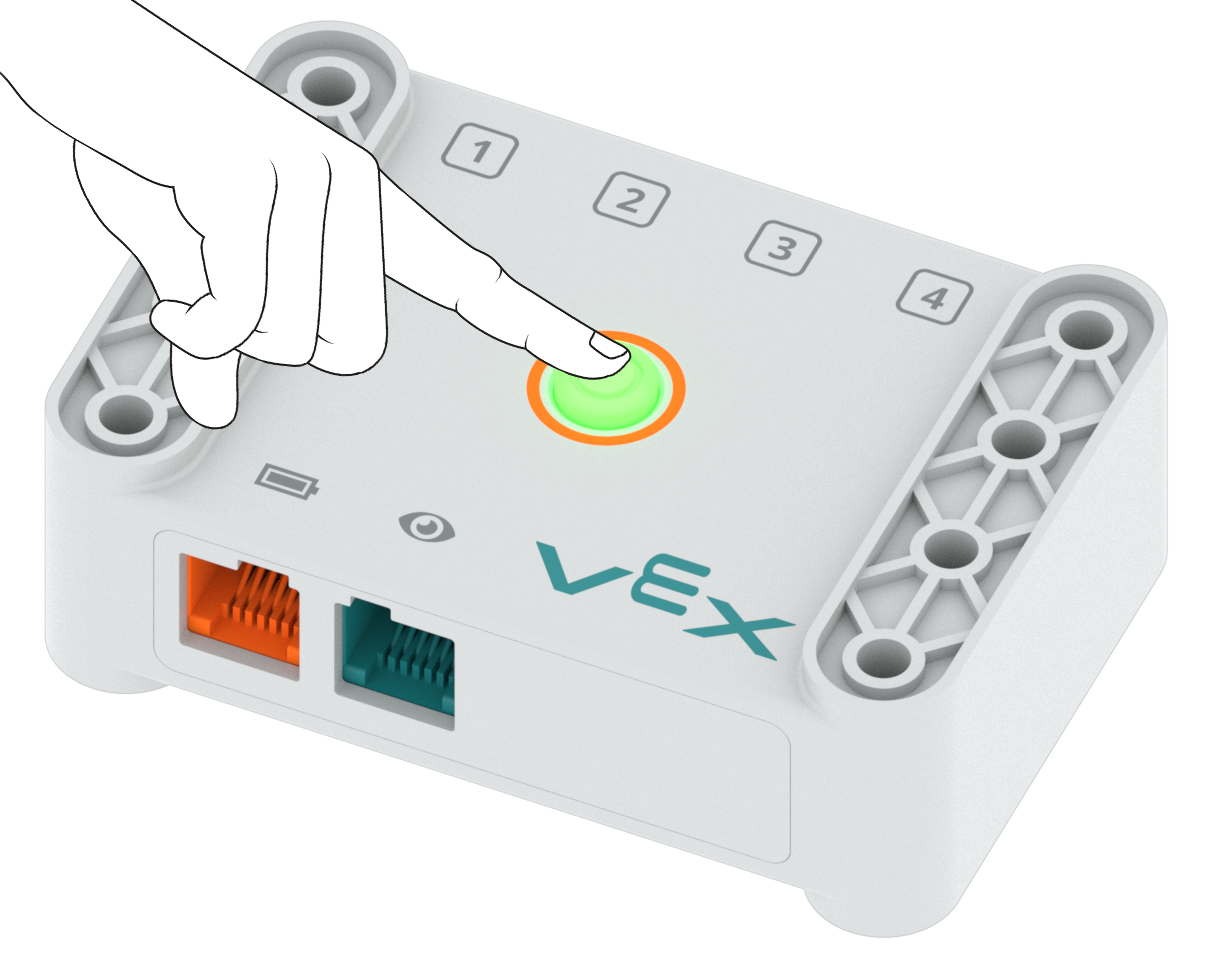

Schéma d'une main appuyant sur le bouton d'alimentation du cerveau pour l'éteindre.

Pour éteindre le cerveau, maintenez le bouton vert situé au-dessus du cerveau pendant environ trois secondes.

Cerveau avec son bouton d'alimentation surligné dans un cadre rouge. Le bouton d'alimentation ne s'allume pas en vert, ce qui indique que le Brain est éteint.

Une fois le cerveau éteint, le bouton situé au-dessus du cerveau ne sera plus vert.

Connectez les moteurs et les capteurs au cerveau

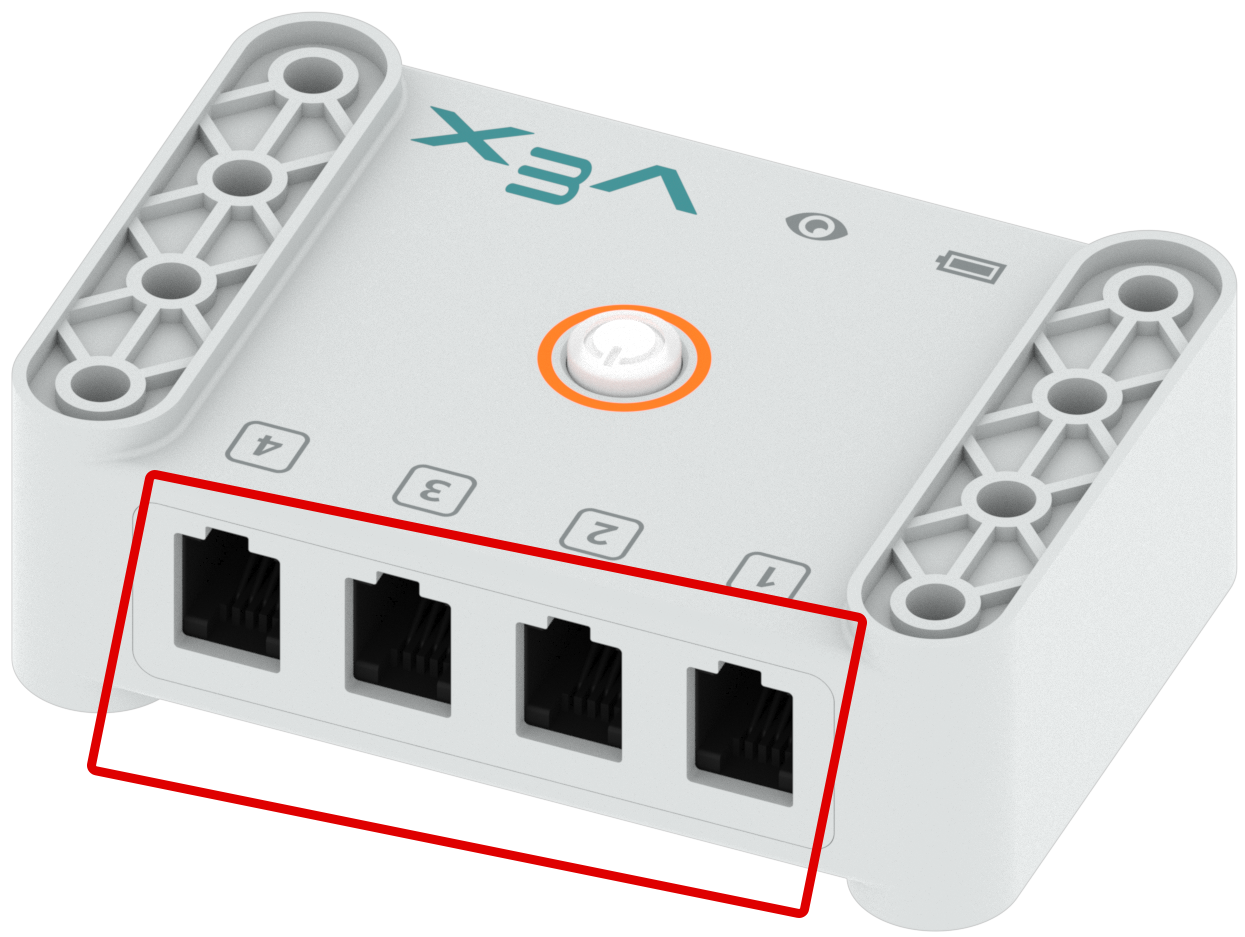

Cerveau avec sa rangée de 4 ports intelligents mis en évidence dans un cadre rouge.

Il y a quatre ports intelligents en haut du cerveau où le pare-chocs LED , l'électroaimantet les moteurs sont connectés.

Cerveau avec son port de batterie orange mis en évidence.

Sur le côté opposé du GO Brain se trouvent des ports supplémentaires de couleur orange et bleu-vert. Le port de batterie orange sert à connecter la batterie comme indiqué ci-dessus.

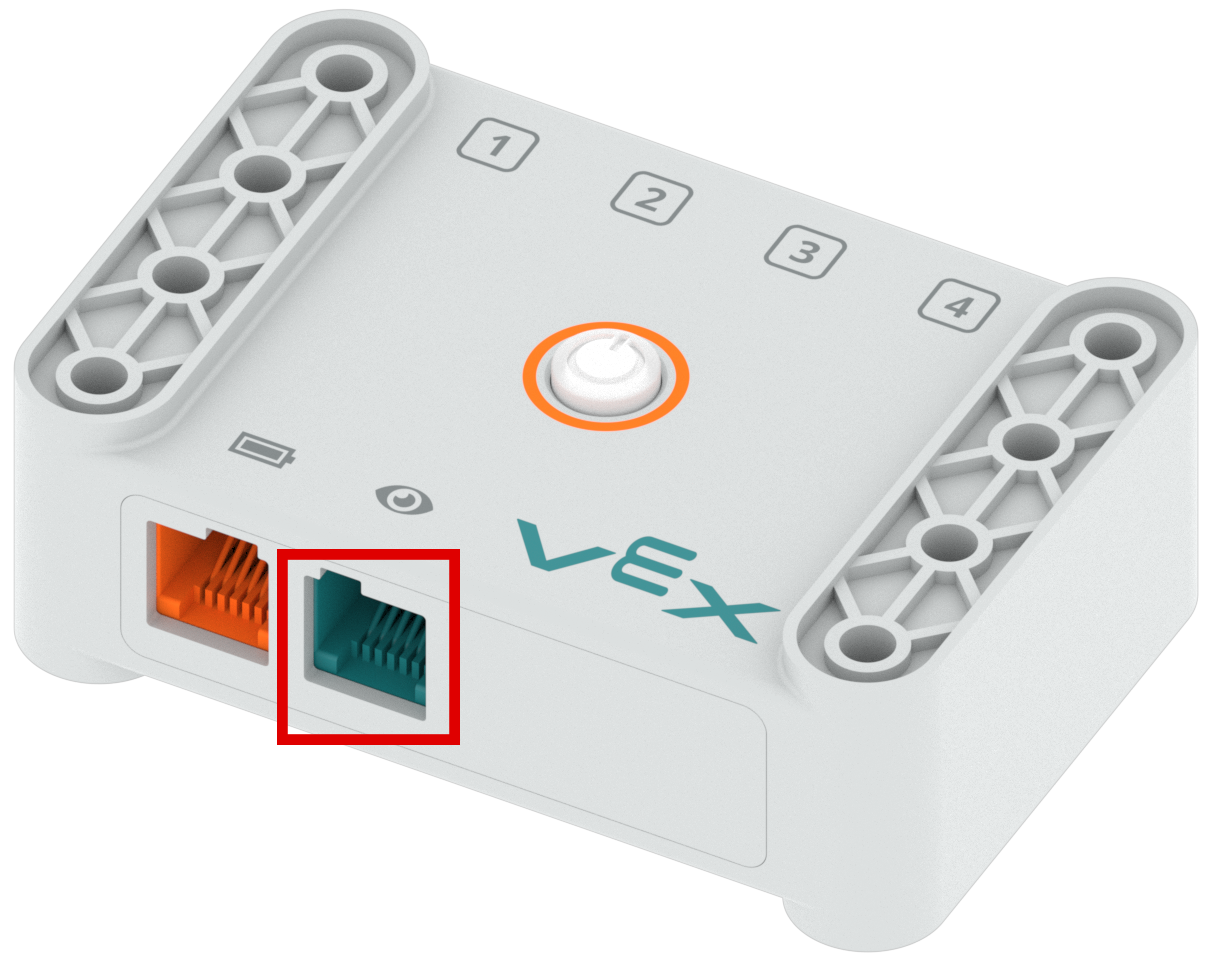

Cerveau avec son port de capteur oculaire bleu-vert mis en évidence.

Le port bleu-vert du capteur oculaire est conçu pour connecter le capteur oculaire.

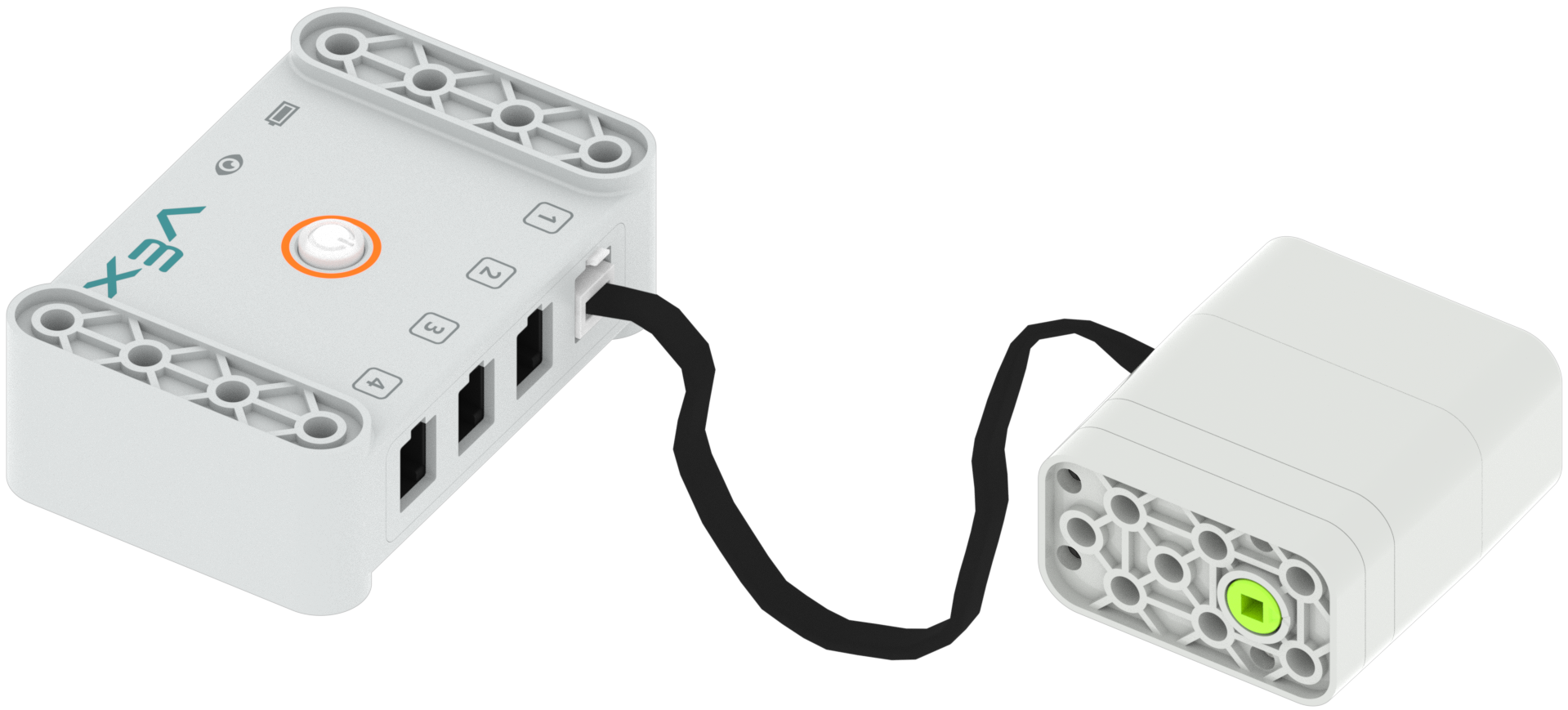

Moteur avec son câble branché sur l'un des ports intelligents du cerveau.

Connectez le pare-chocs LED, l'électro-aimant ou les moteurs au cerveau en insérant le câble de l'appareil dans l'un des quatre ports intelligents du cerveau.

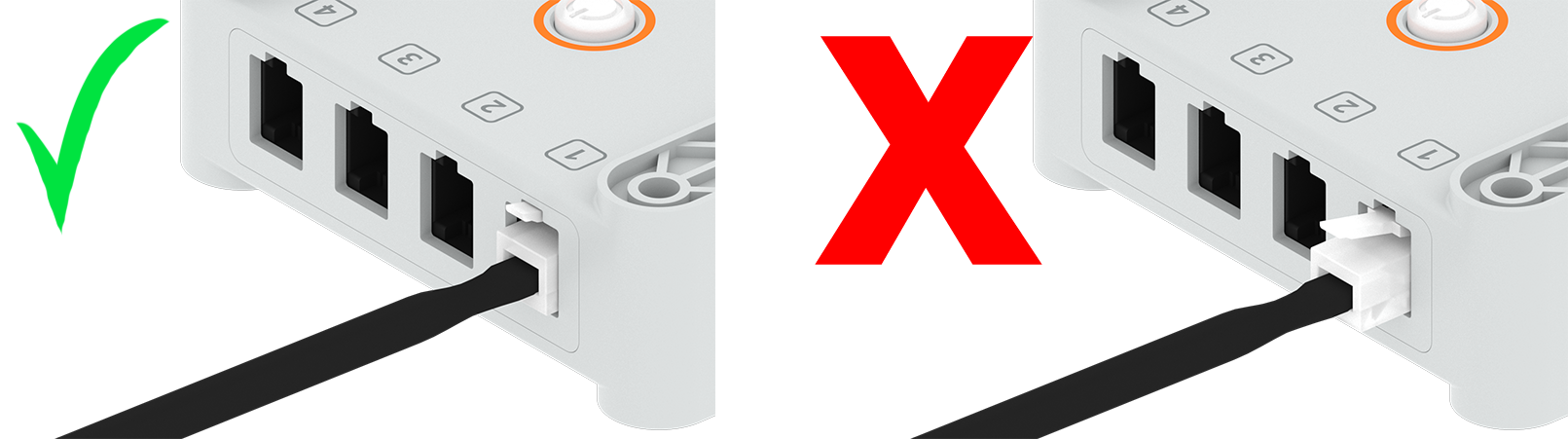

Schéma de deux cerveaux avec des câbles d'appareil branchés sur leurs ports intelligents. À gauche, le câble de l'appareil est entièrement branché et il y a une coche verte, tandis qu'à droite, le câble de l'appareil n'est que partiellement branché et il y a un X rouge.

Assurez-vous que le câble de l'appareil est entièrement inséré dans le port intelligent du cerveau. Un « clic » garantira que le câble est bien inséré dans le Smart Port.

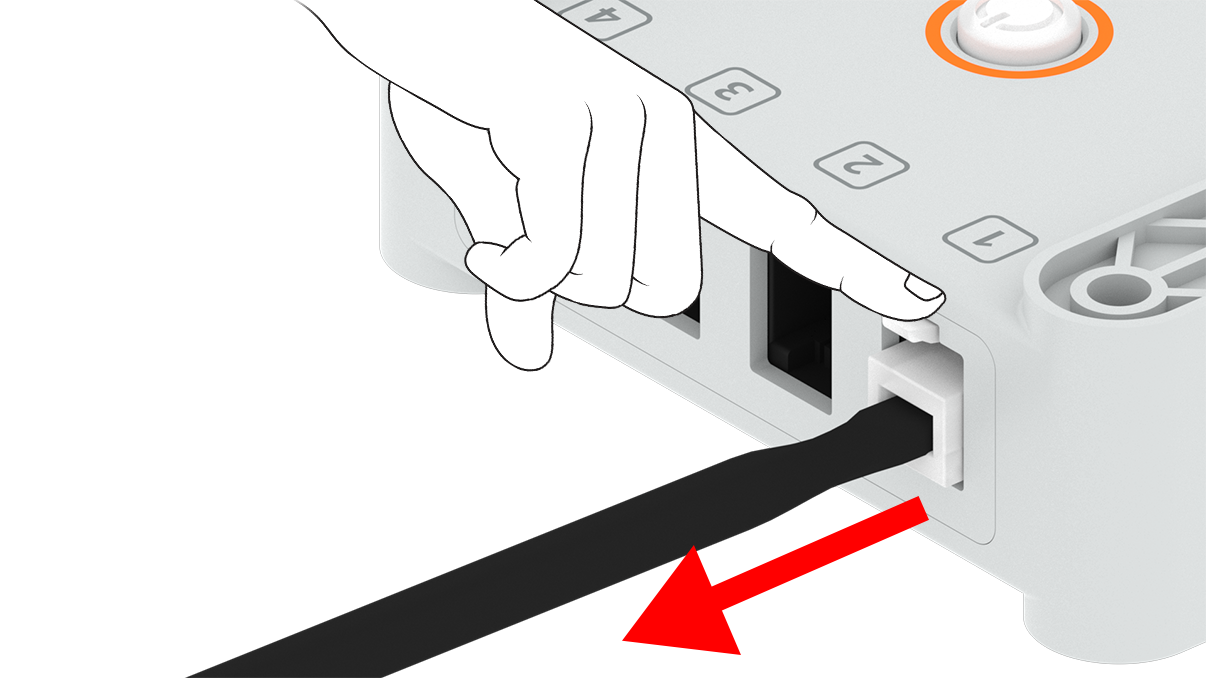

Schéma d'une main appuyant sur la languette de dégagement d'un câble pour permettre son retrait du port intelligent du cerveau.

Pour retirer un appareil du Brain, appuyez sur la languette de dégagement du câble de l'appareil, puis retirez délicatement le câble du Smart Port.
