Avant que le Jetson puisse fonctionner correctement, le Wi-Fi Intel Dual Band et les antennes doivent être installés.

Pièces nécessaires

Carte Jetson Nano avec module Wi-Fi Intel et deux antennes externes placées à côté.

Les pièces nécessaires au montage sont les suivantes :

Jetson
Wi-Fi double bande Intel
2x Antennes

Retirez le module Jetson Nano

Carte Jetson Nano avec ventilateur de refroidissement détaché et placé à côté.

Débranchez le ventilateur s'il est fixé au module Jetson Nano et retirez-le. Si le ventilateur est déjà détaché, passez à l'étape 2.

Module Jetson Nano montrant deux vis qui le fixent à la carte porteuse.

Retirez les deux vis qui maintiennent le module Jetson Nano à la carte porteuse.

Module Jetson Nano avec languettes latérales mises en évidence, indiquant où tirer pour le détacher de la carte porteuse.

Une fois les vis retirées, ouvrez les deux languettes retenant le module Jetson Nano dans la carte porteuse. Pour ce faire, tirez doucement les languettes horizontalement en les éloignant du module Jetson Nano.

Gros plan sur l'une des languettes latérales du module Jetson Nano permettant de le détacher de la carte porteuse.

Il y a un onglet de chaque côté du module Jetson Nano.

Module Jetson Nano retiré de la carte porteuse, avec fente interne et composants exposés.

Retirez délicatement le module Jetson Nano de la carte de support. Remarquez la vis au milieu de la carte porteuse.

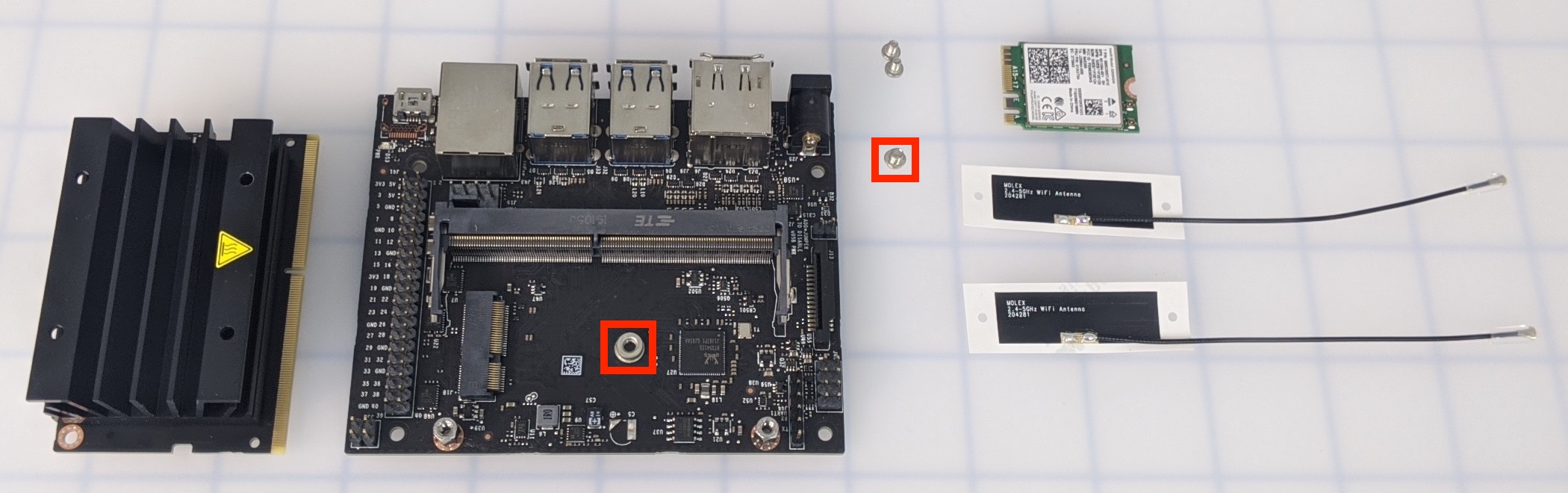

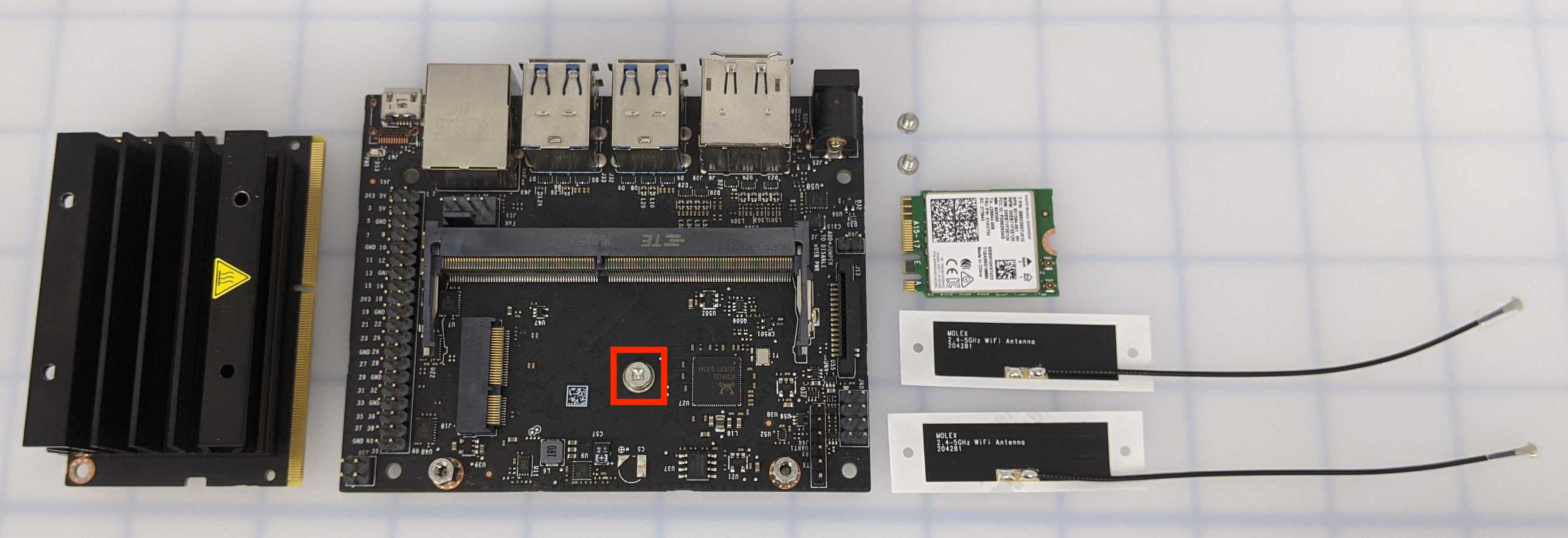

Carte porteuse avec vis centrale mise en évidence pour retrait avant l'installation du module Wi-Fi.

Retirez la vis au milieu de la carte porteuse.

Fixez les antennes

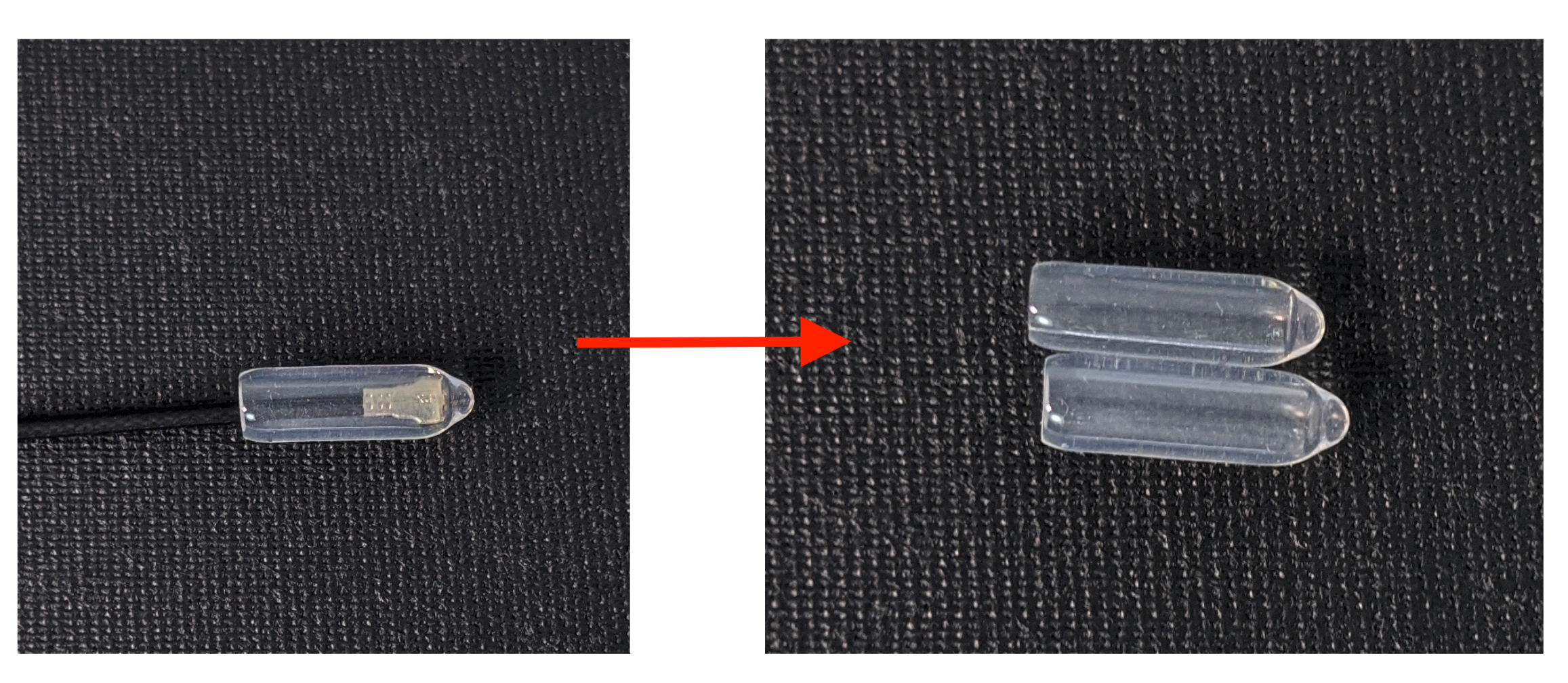

Les capuchons de protection en plastique des connecteurs d'antenne sont retirés de deux antennes.

Retirez le couvercle en plastique des antennes.

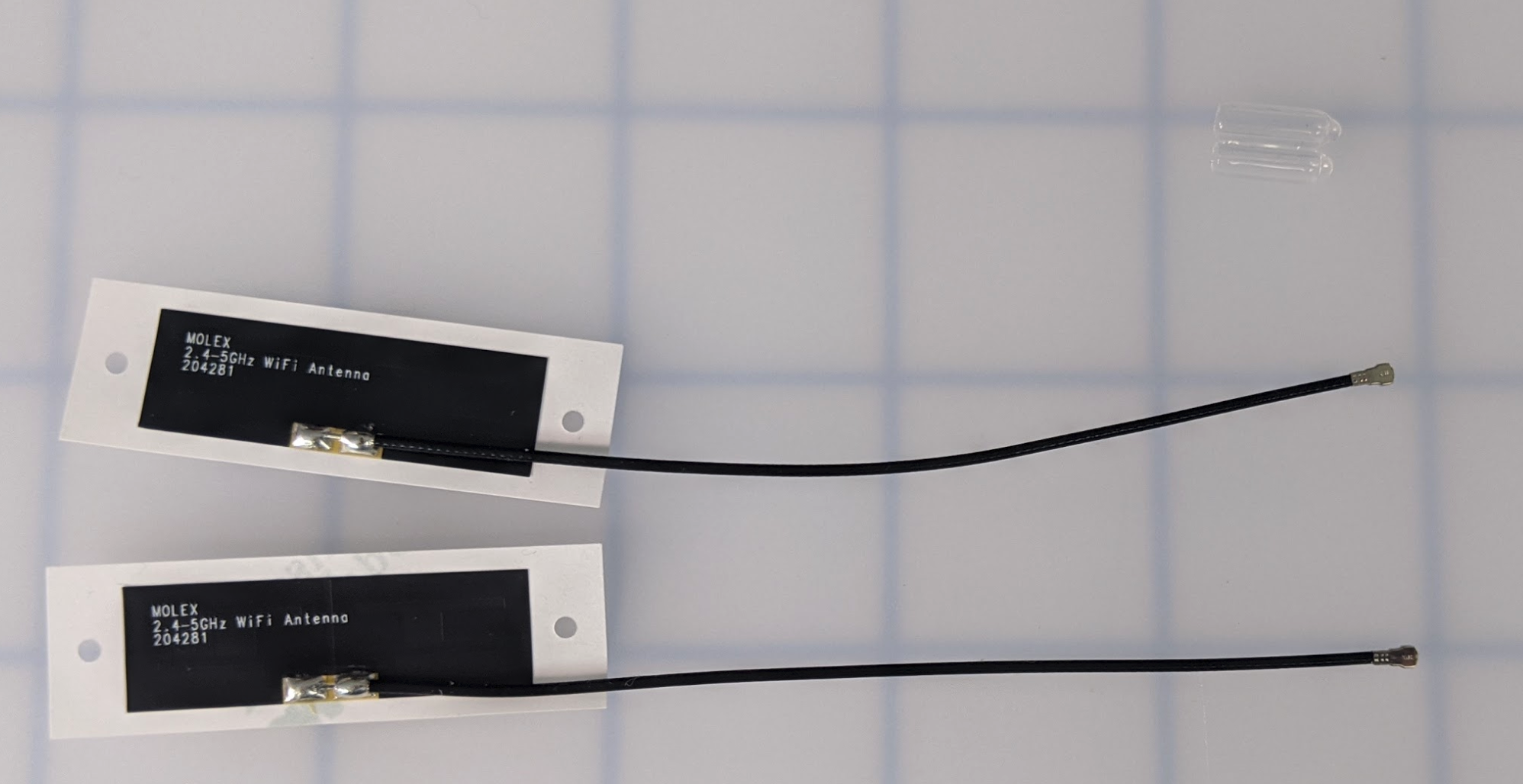

Deux antennes dont les capuchons en plastique ont été retirés, prêtes à être fixées au module Wi-Fi.

Assurez-vous que les revêtements en plastique sont retirés des deux antennes.

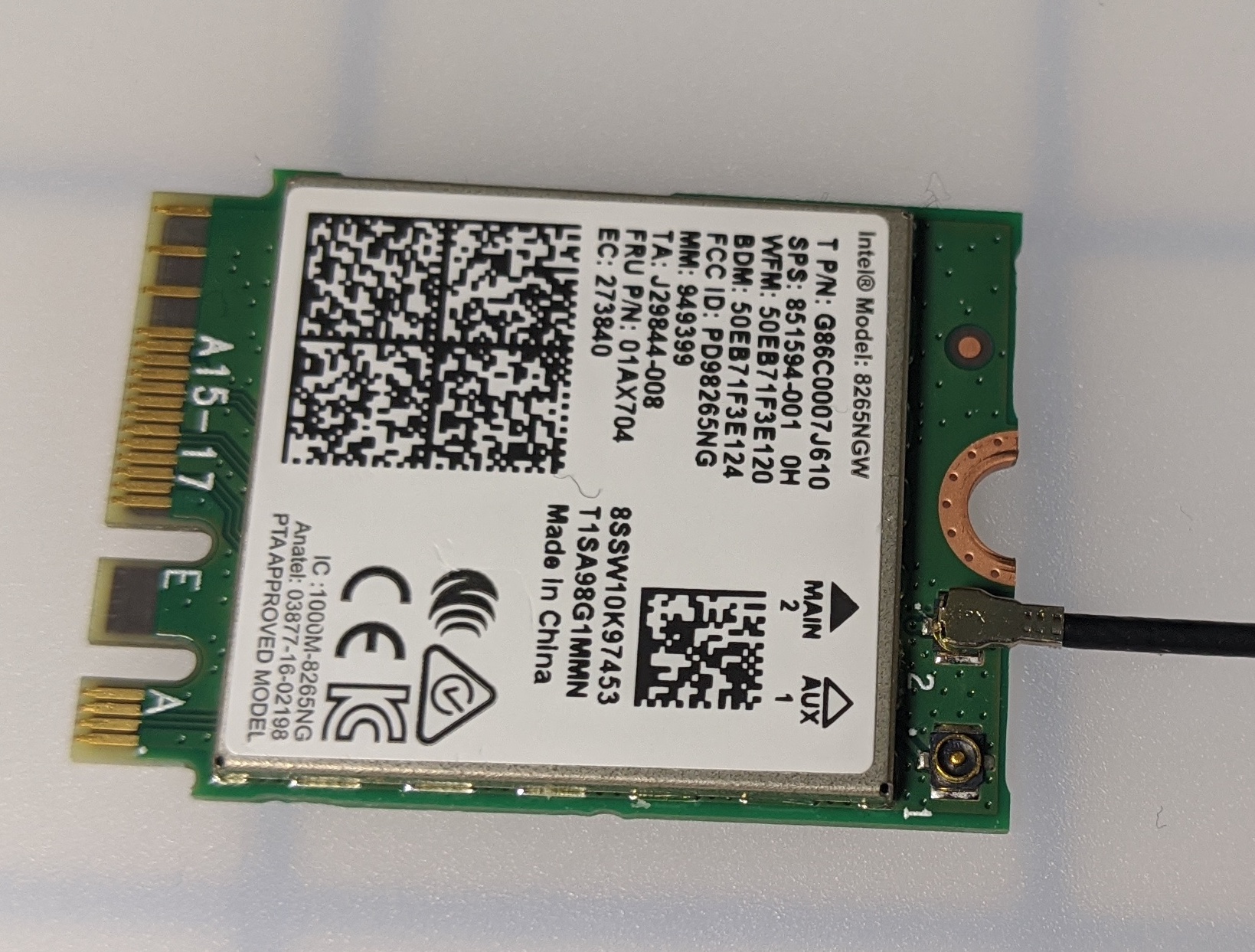

Le premier câble d'antenne est connecté au module Wi-Fi double bande Intel.

Fixez une antenne au Wi-Fi Intel Dual Band. Assurez-vous d'appliquer une légère pression, car les pièces sont délicates. Un « clic » garantira que l'antenne est entièrement fixée.

Remarque: si plus de pression est nécessaire pour fixer l'antenne, utilisez une gomme à crayon ou un autre petit objet pour appliquer plus de pression. L'utilisation de métal pour appliquer une pression n'est pas recommandée.

Un deuxième câble d'antenne est connecté au module Wi-Fi double bande Intel.

Fixez la deuxième antenne en suivant la même procédure qu'à l'étape précédente.

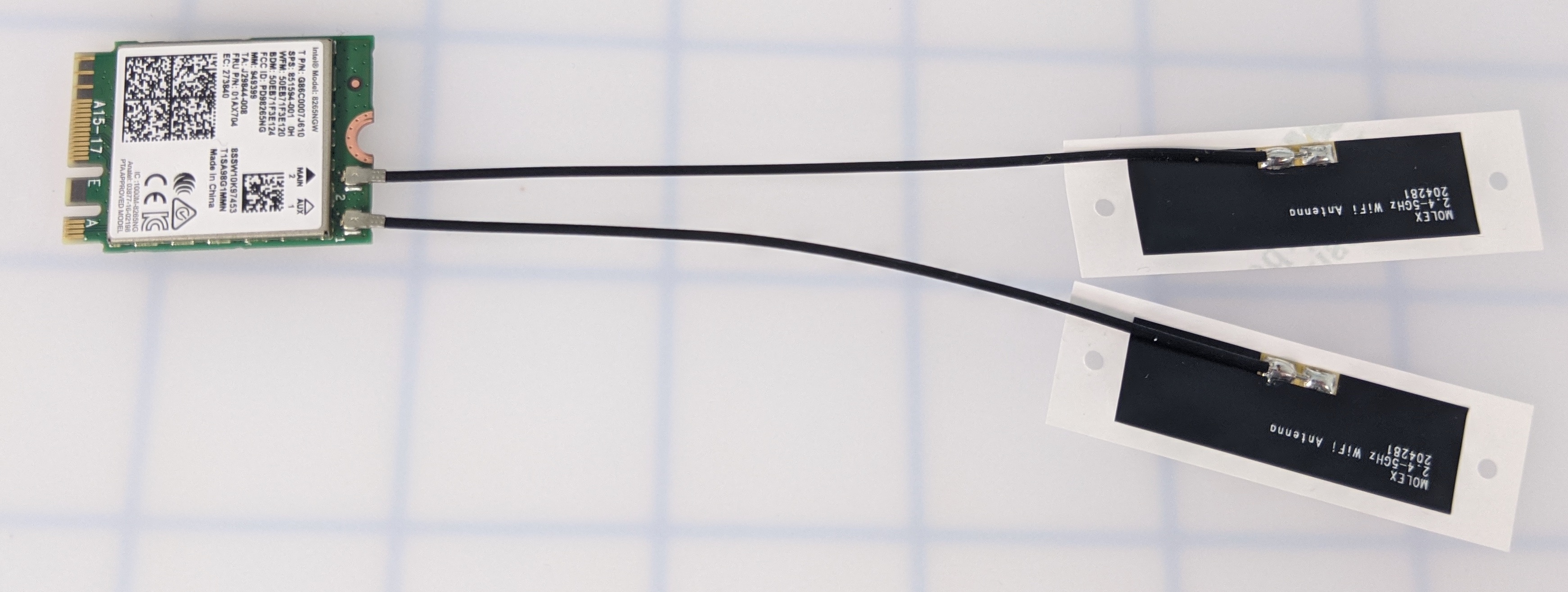

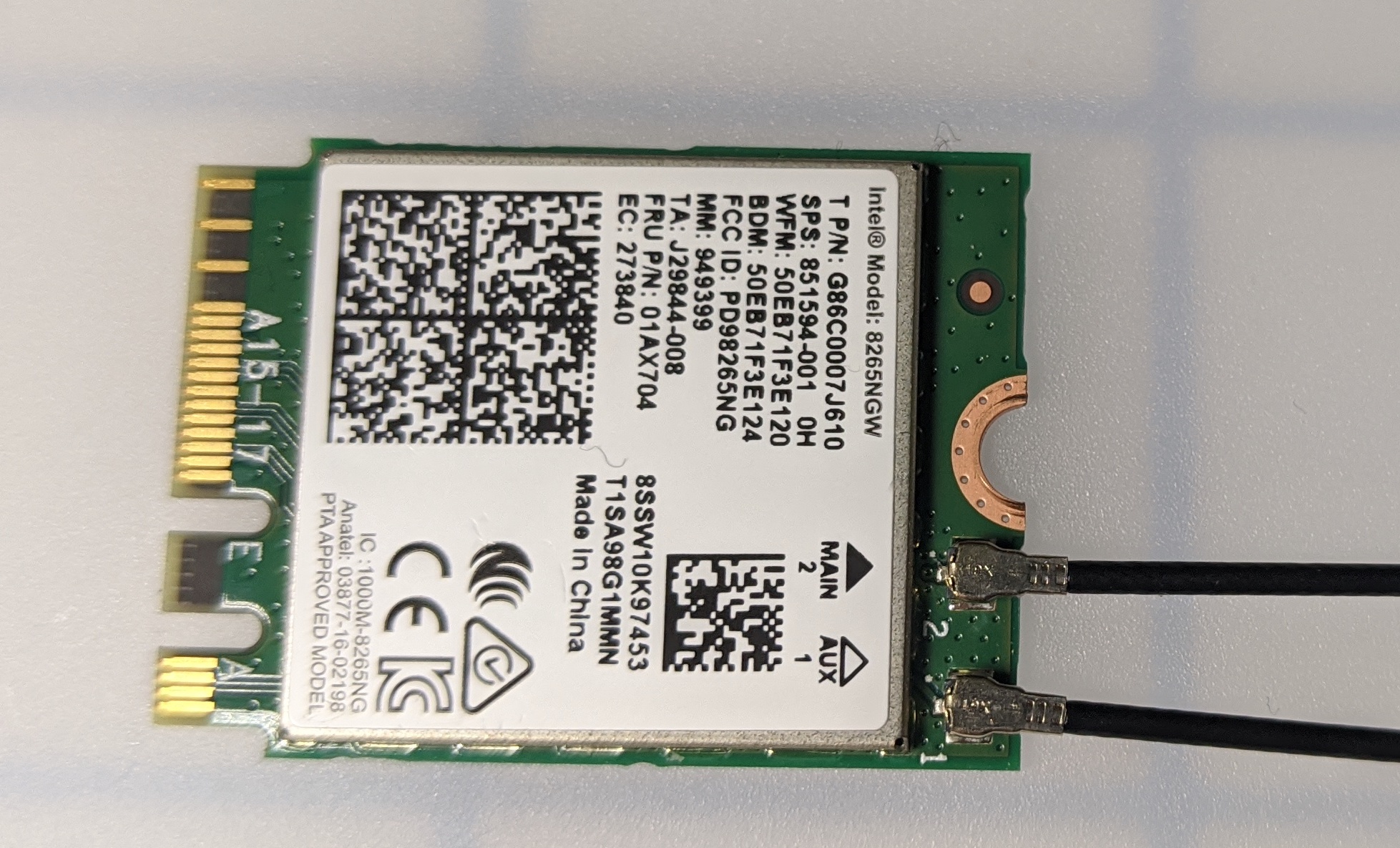

Module Wi-Fi avec les deux antennes fixées et les câbles s'étendant vers l'extérieur.

Assurez-vous que les deux antennes sont entièrement connectées au Wi-Fi Intel Dual Band. Procurez-vous le Wi-Fi Intel Dual Band pour vous assurer que les deux antennes sont sécurisées et qu’aucune d’elles ne tombe.

Module Wi-Fi double bande Intel inséré en biais dans la carte porteuse.

Placez le Wi-Fi Intel Dual Band dans la carte support en biais.

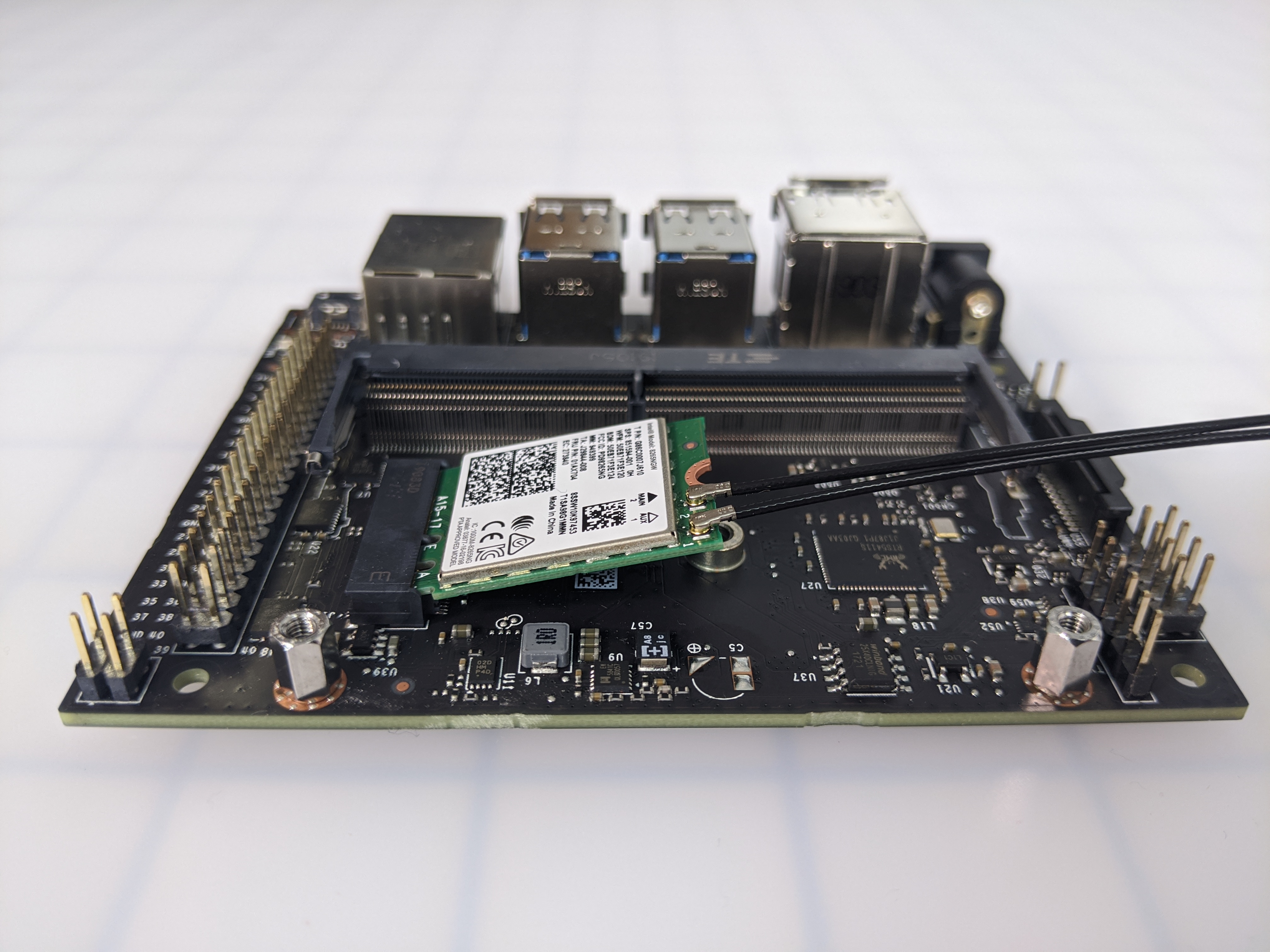

Le module Wi-Fi est placé sur la carte porteuse, mais incliné vers le haut avant d'être fixé par une vis.

Il restera légèrement incliné jusqu'à ce qu'une vis soit utilisée pour le maintenir en place.

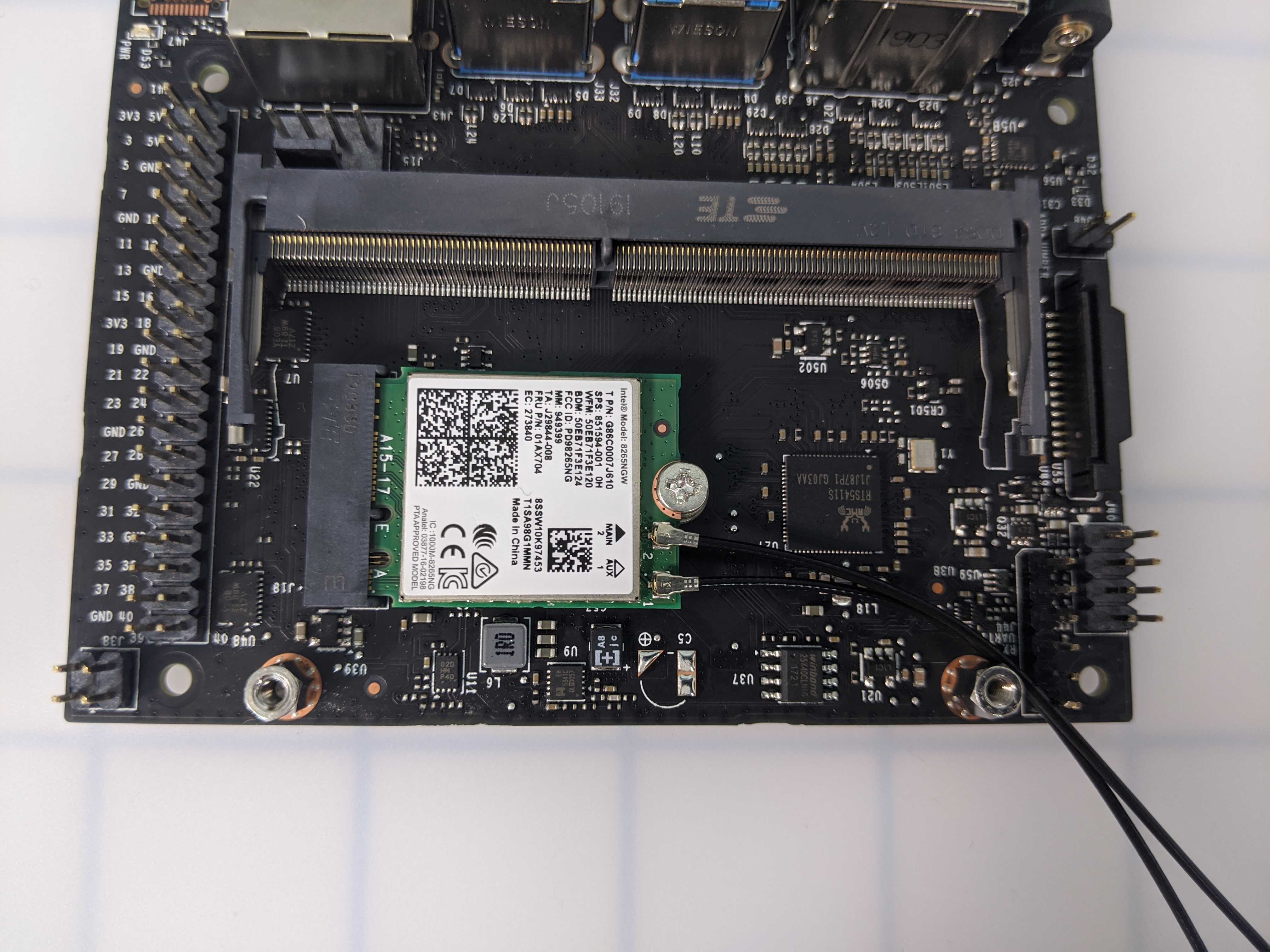

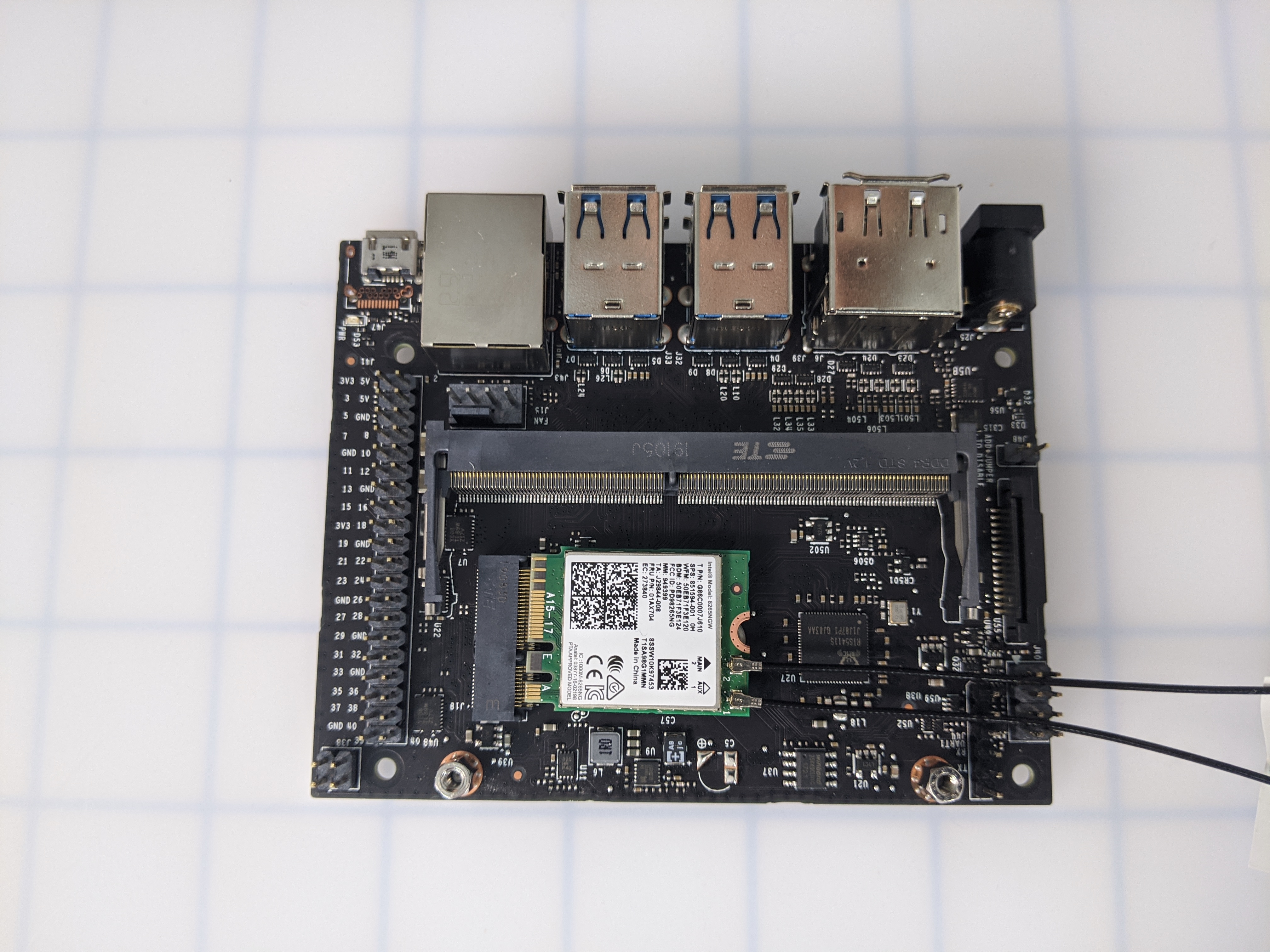

Module Wi-Fi fixé à la carte porteuse par une vis, antennes fixées.

Fixez la vis pour maintenir le Wi-Fi Intel Dual Band en place. Assurez-vous de ne pas trop serrer la vis pour éviter de la dénuder.

Réinstallez le module Jetson Nano

Le module Jetson Nano a été replacé sur la carte porteuse, les trous de vis étant alignés.

Remettez le module Jetson Nano sur la carte support en biais. Appuyez légèrement vers le bas pour que les trous de vis affleurent.

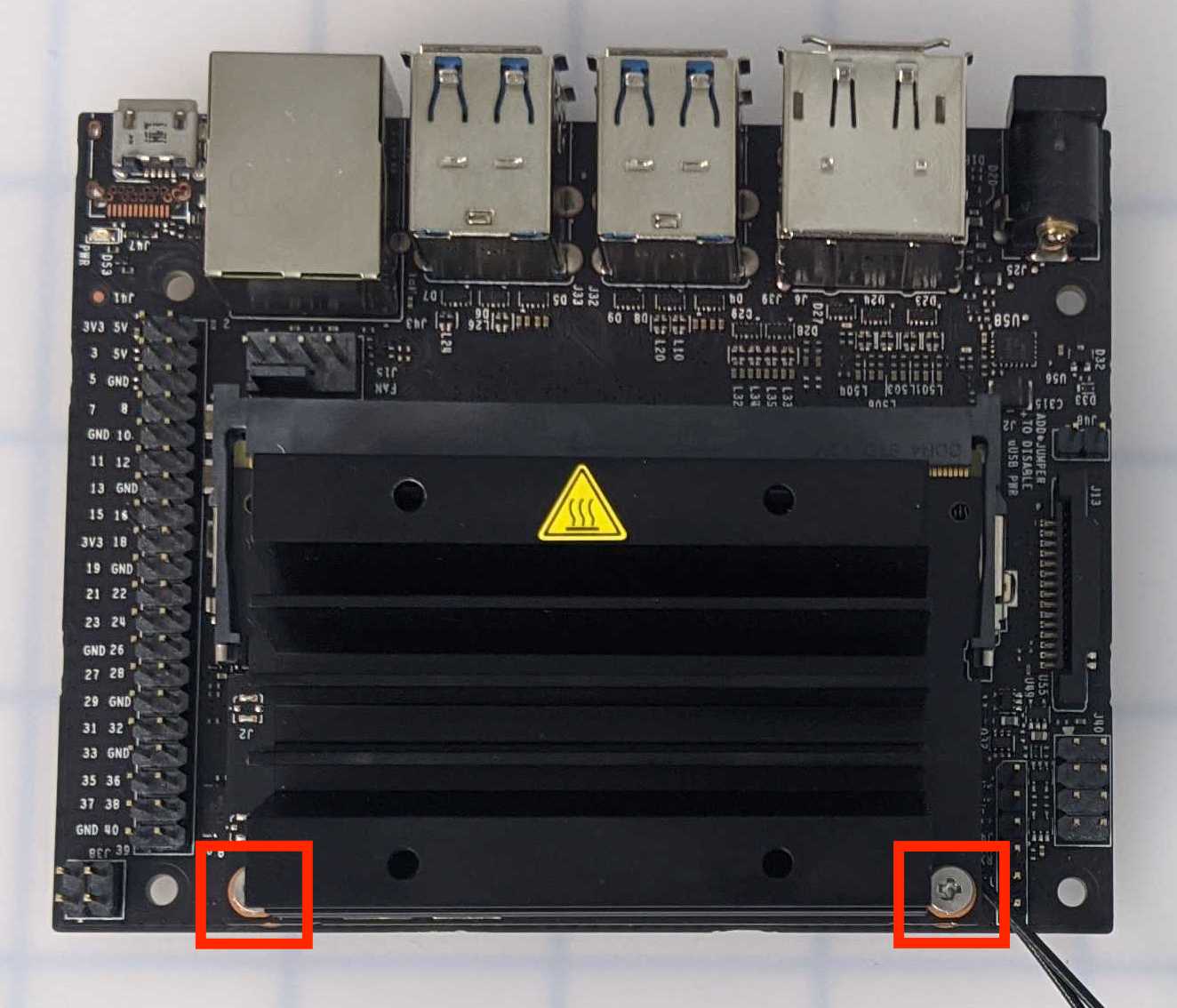

Le module Jetson Nano est fixé à la carte porteuse à l'aide de deux vis.

Fixez les deux vis dans le module Jetson Nano pour le fixer à la carte de support. Assurez-vous de ne pas trop serrer les vis pour éviter de les dénuder.

Carte Jetson Nano avec module Wi-Fi Intel installé et deux antennes connectées.

Le Wi-Fi Intel Dual Band et les antennes sont maintenant installés.
