L'utilisation du Switch vous permet de donner vie au système VEX GO sans programmation.

Utiliser l'interrupteur avec un moteur

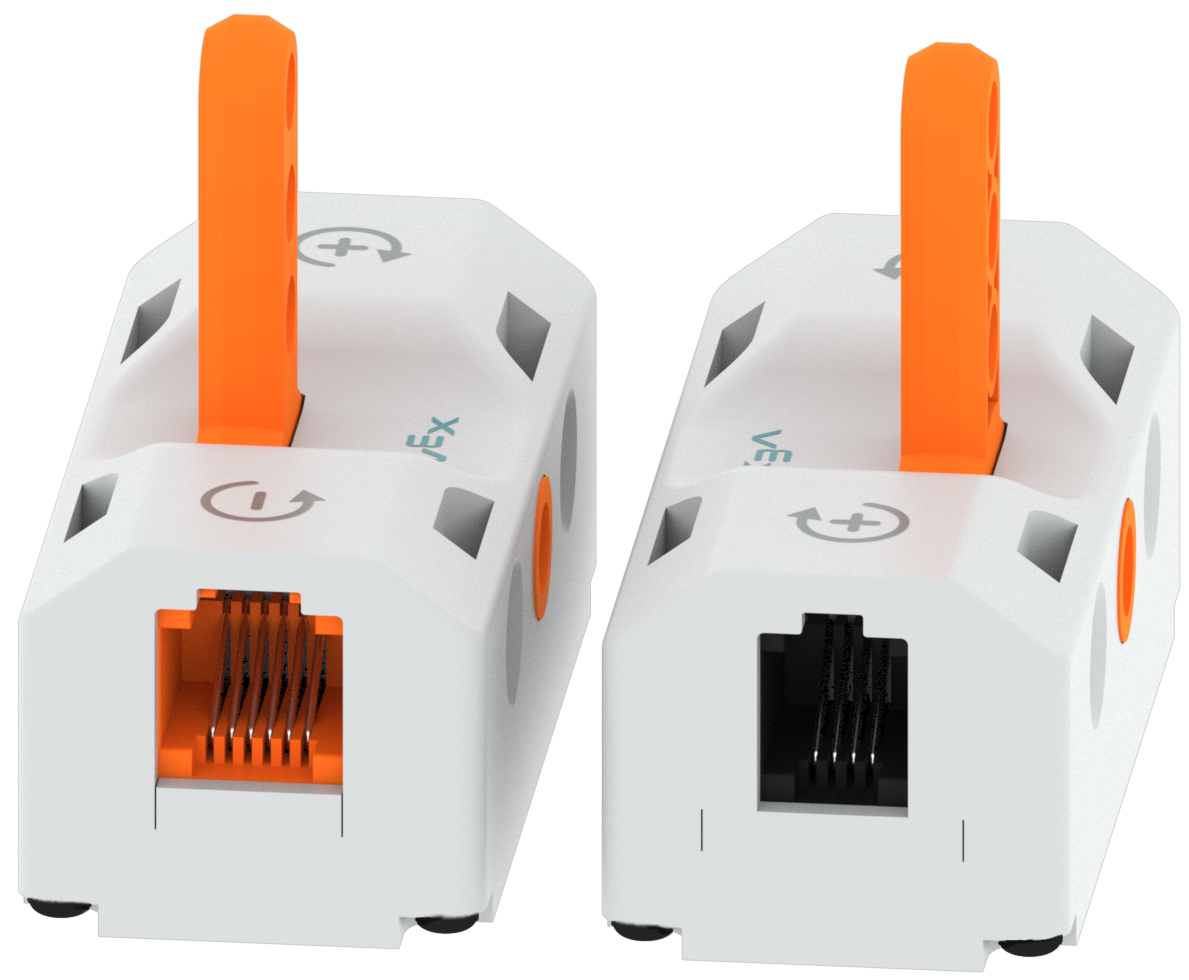

Pièce d'interrupteur montrée des deux côtés pour illustrer qu'elle possède un port de chaque côté. Le port intelligent n'est pas coloré et est plus petit, tandis que le port de batterie est orange et plus grand.

L'utilisation d'un moteur avec l'interrupteur vous permet de contrôler le moteur sans avoir besoin de programmation.

Il y a deux ports sur le Switch. Un port intelligent pour connecter un moteur ou un pare-chocs LED et un port de batterie orange pour connecter une batterie.

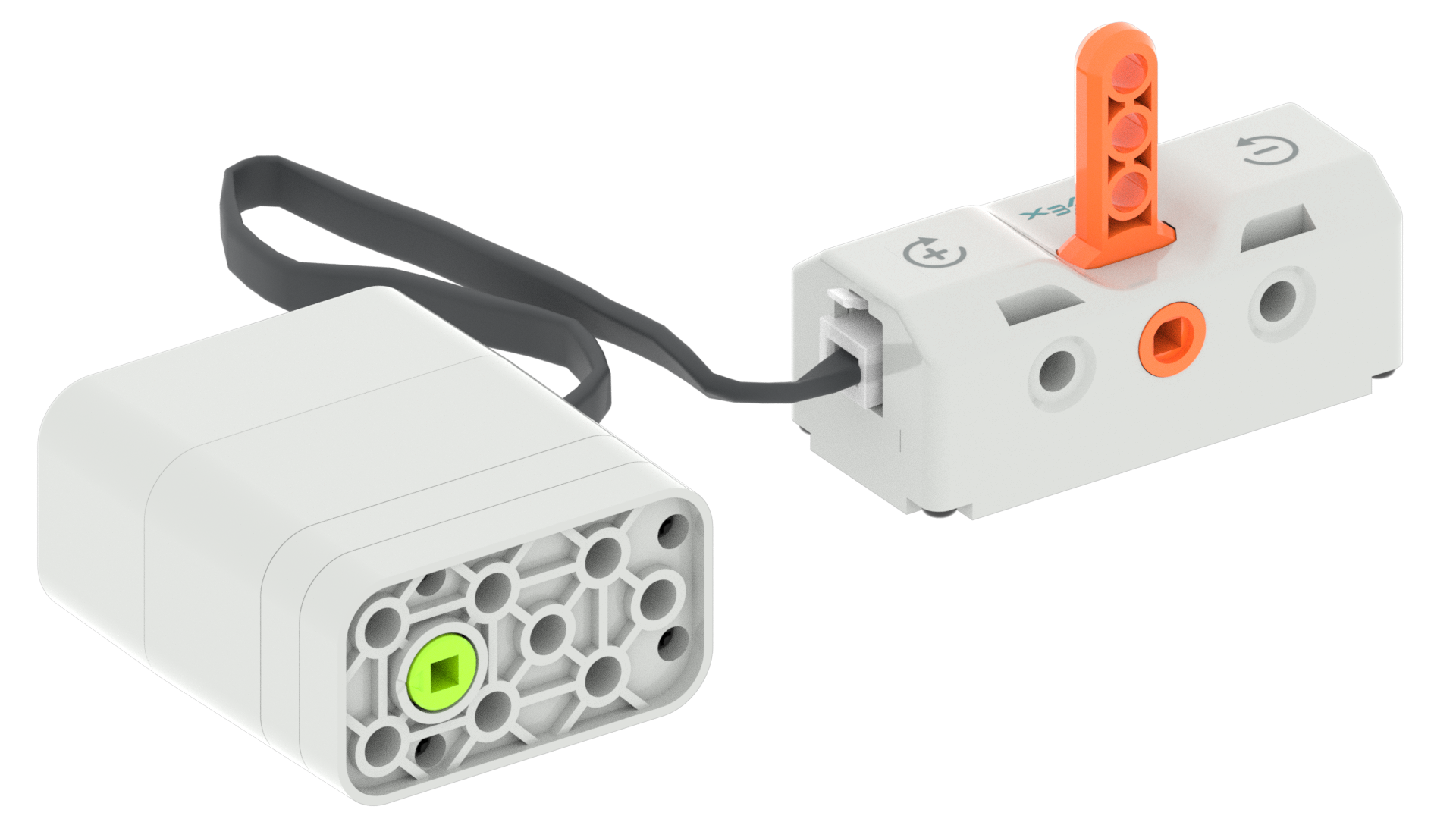

Moteur avec son câble branché sur le Smart Port du Switch.

Connectez un moteur au commutateur en insérant le câble du moteur dans le port intelligent du commutateur.

Schéma de deux pièces de commutation avec des câbles de moteur branchés sur leurs ports intelligents. À gauche, le câble moteur est complètement branché et il y a une coche verte, tandis qu'à droite, le câble moteur n'est que partiellement branché et il y a un X rouge.

Assurez-vous que le câble du moteur est entièrement inséré dans le port intelligent du commutateur. Un « clic » garantira que le câble est bien inséré dans le Smart Port.

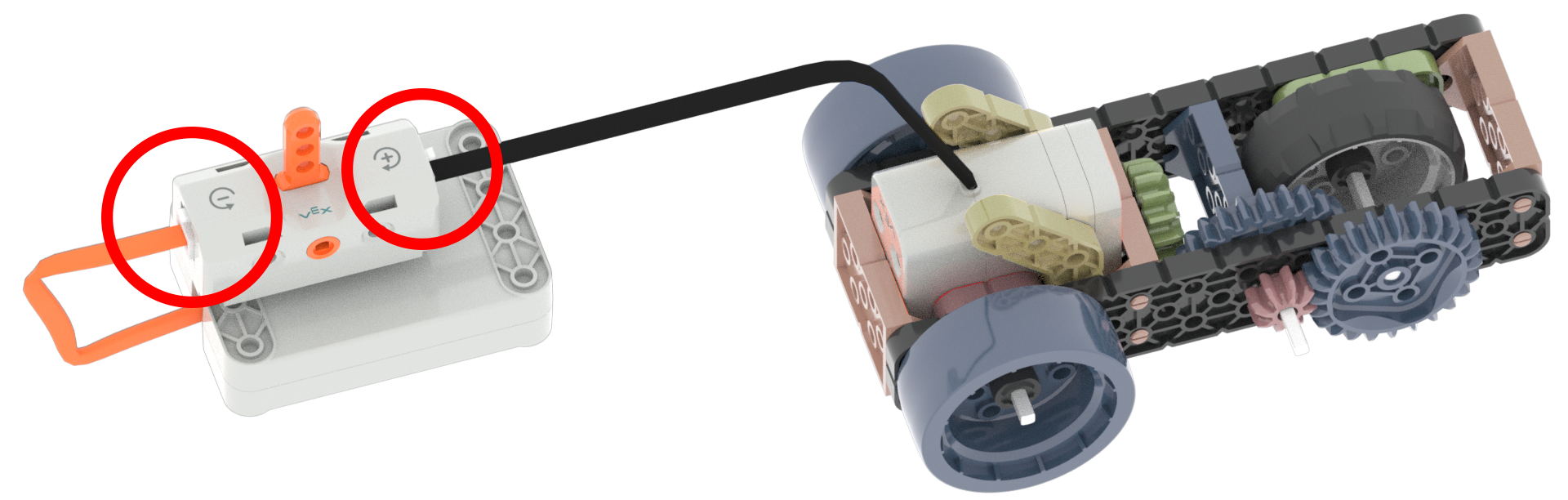

Schéma d'un interrupteur avec un câble moteur et un câble de batterie branchés sur leurs ports respectifs. Les ports utilisés sont surlignés en cercles rouges.

Pour contrôler un moteur avec l'interrupteur, assurez-vous moteur et connectés à l'interrupteur.

Il y a trois paramètres sur le Switch

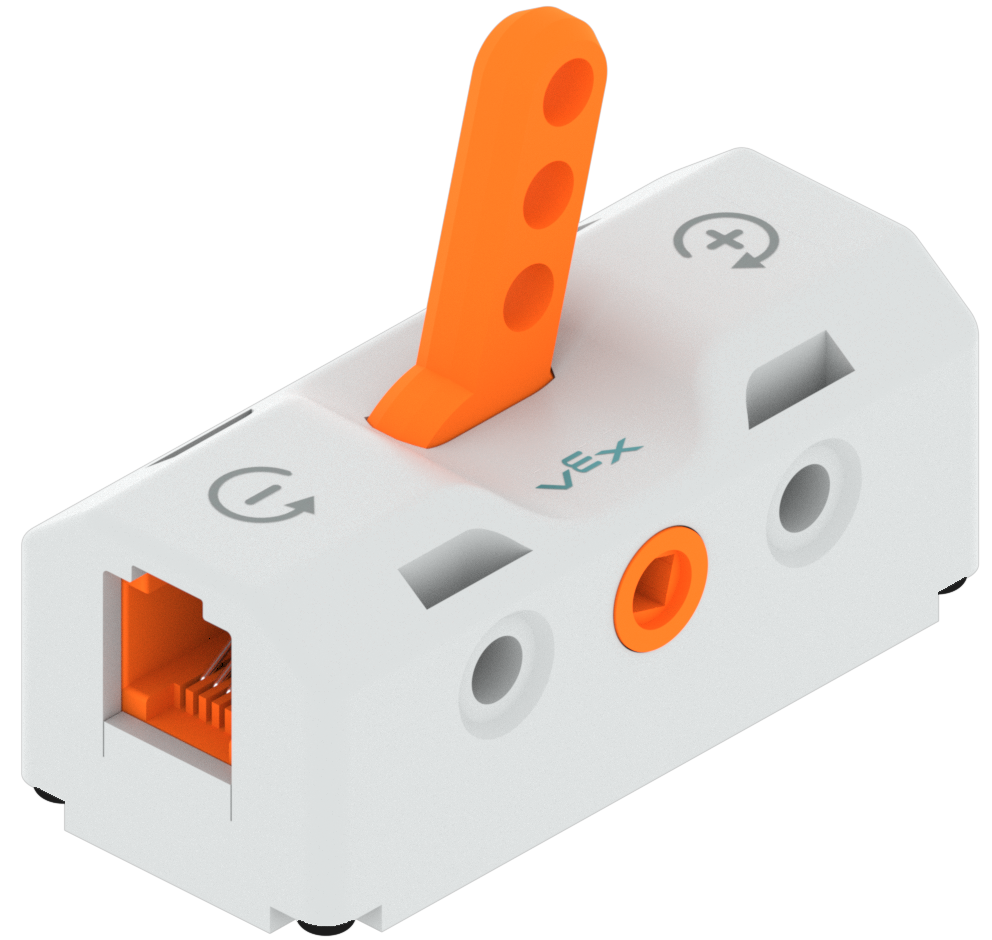

Pièce de commutation avec le levier tourné vers la position avant marquée d'un signe plus.

'+' : fait tourner le moteur vers l'avant.

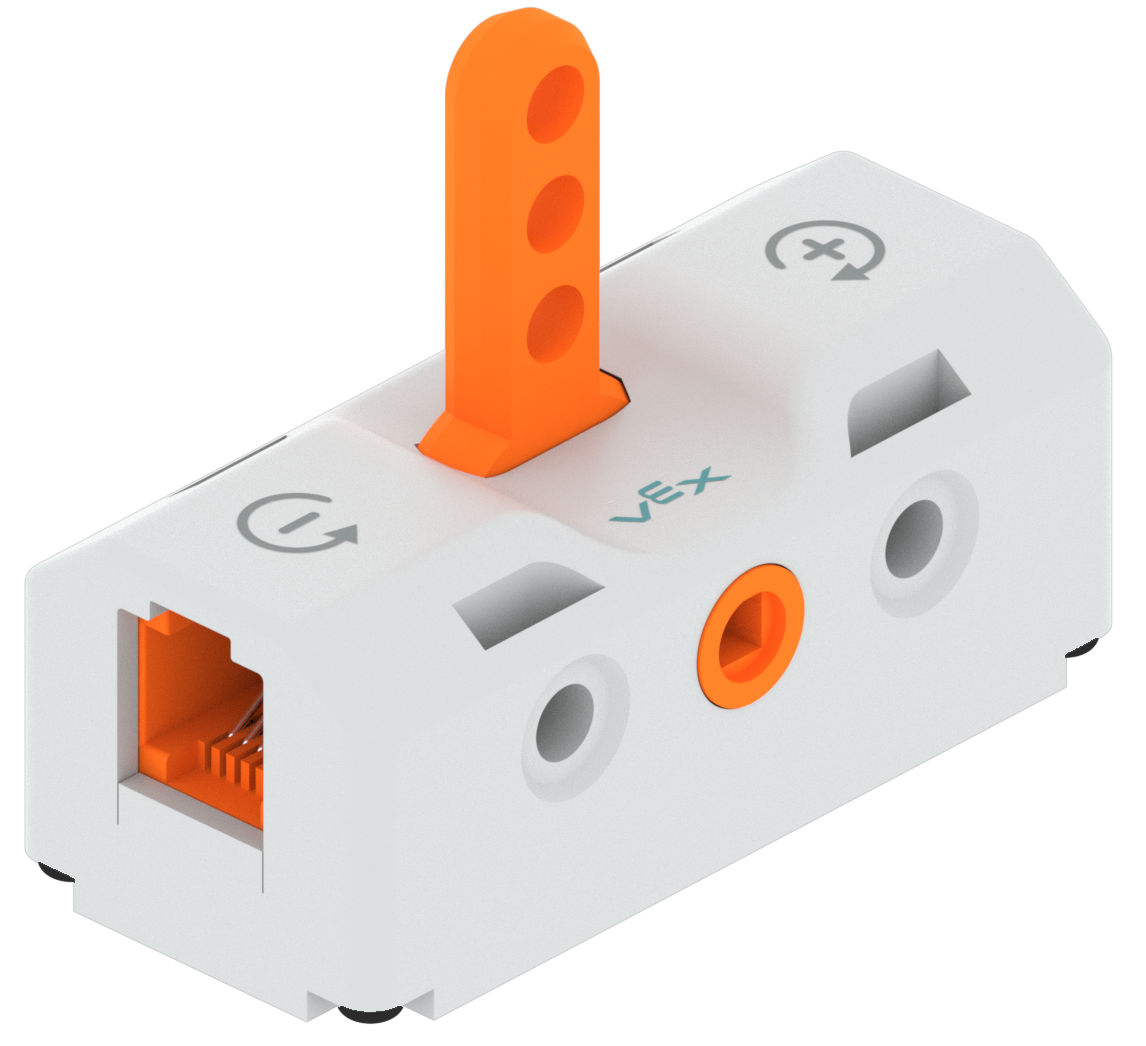

Pièce de commutation avec le levier tourné en position neutre et pointant vers le haut.

Neutre : éteint le moteur.

Pièce de commutation avec le levier tourné vers la position inverse marquée d'un signe moins.

'-' : fait tourner le moteur dans le sens inverse.

Visualisez les trois paramètres du Switch dans cette animation.

Utilisez l'interrupteur avec le pare-chocs LED

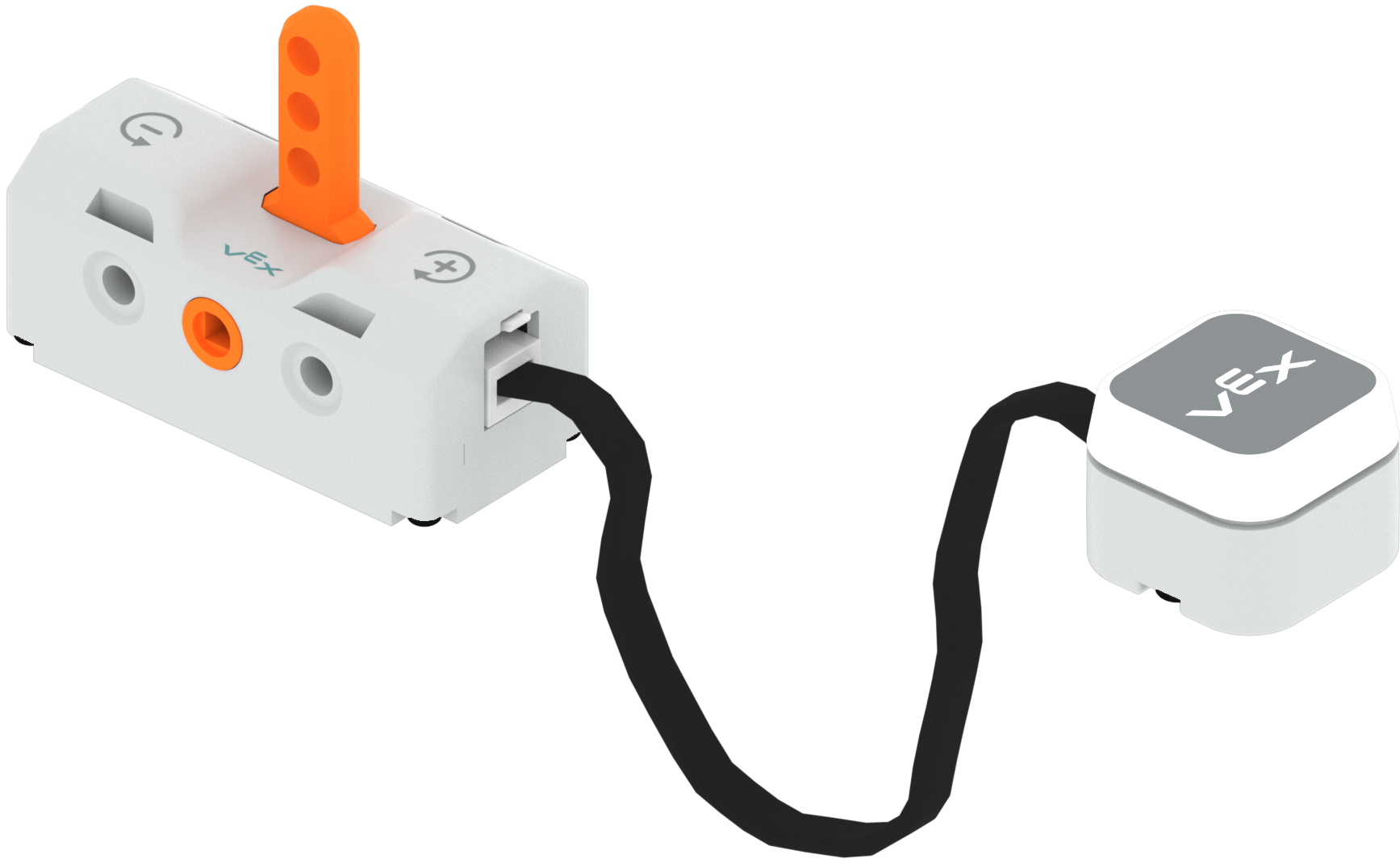

Pare-chocs LED avec son câble branché sur le port intelligent du Switch.

Connectez le pare-chocs LED au commutateur en insérant le câble du pare-chocs LED dans le port intelligent du commutateur.

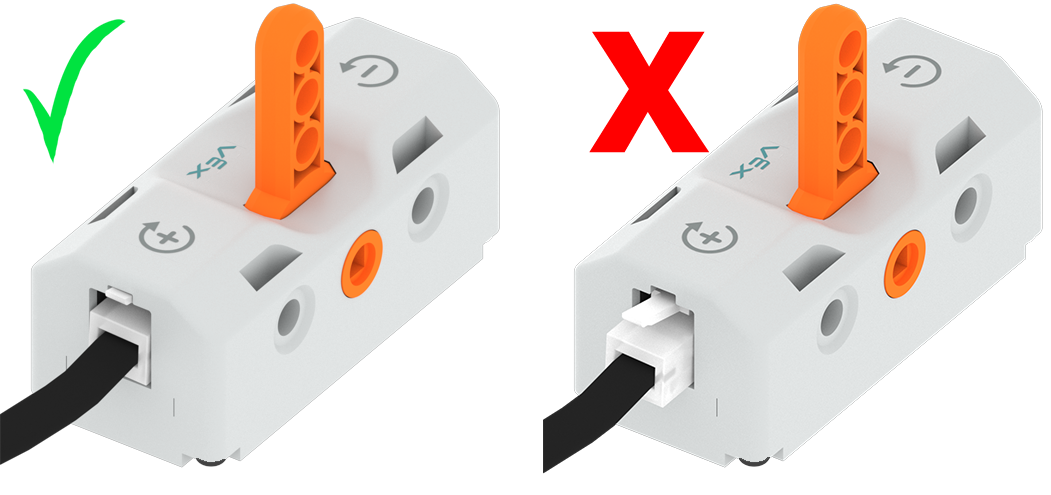

Schéma de deux pièces de commutation avec des câbles de pare-chocs LED branchés sur leurs ports intelligents. À gauche, le câble de pare-chocs LED est complètement branché et il y a une coche verte, tandis qu'à droite, le câble de pare-chocs LED n'est branché que partiellement et il y a un X rouge.

Assurez-vous que le câble pare-chocs LED est entièrement inséré dans le port intelligent du commutateur. Un « clic » garantira que le câble est bien inséré dans le Smart Port.

Schéma d'un interrupteur avec un câble de pare-chocs LED et un câble de batterie branchés sur leurs ports respectifs.

Pour contrôler le pare-chocs LED avec le commutateur, assurez-vous que le pare-chocs LED et la batterie sont connectés au commutateur.

Il y a trois réglages sur le commutateur lorsqu'il est connecté au pare-chocs LED

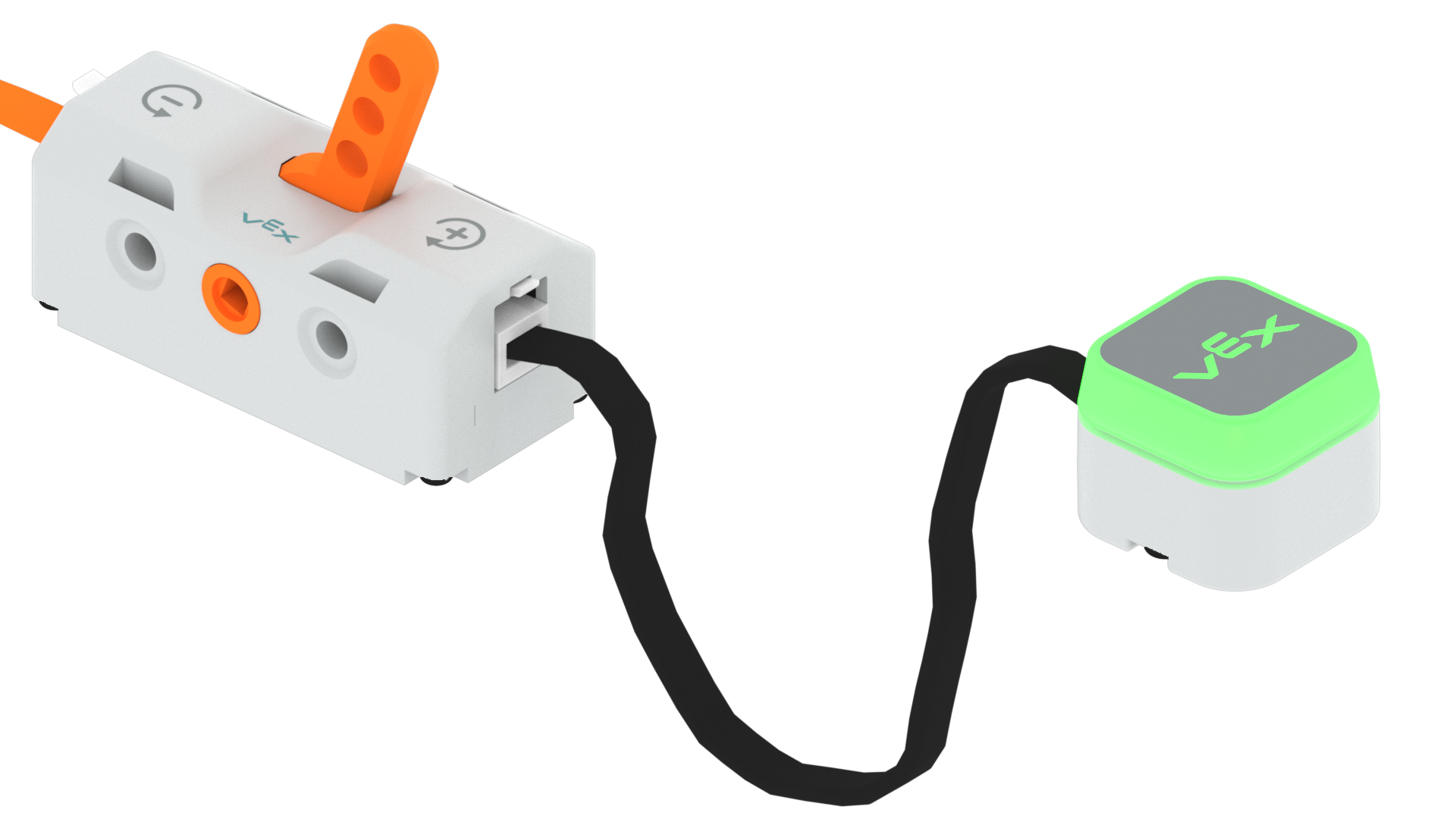

Pièce de commutation avec le levier tourné vers la position avant marquée d'un signe plus. Le pare-chocs LED connecté s'allume en vert.

'+' : définit la couleur du pare-chocs LED sur vert.

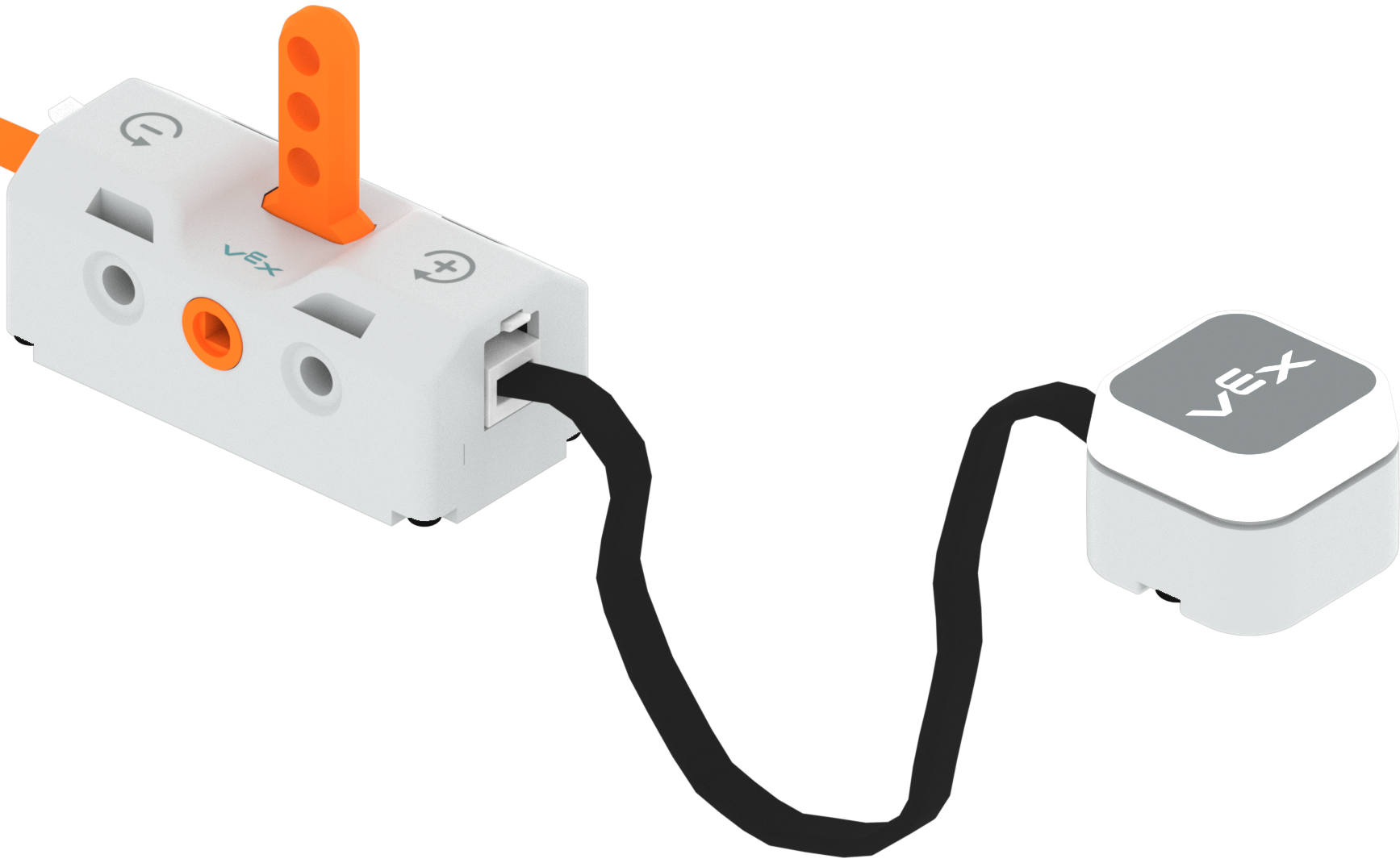

Pièce de commutation avec le levier tourné en position neutre et pointant vers le haut. Le pare-chocs LED connecté est éteint.

Neutre : éteint le pare-chocs LED.

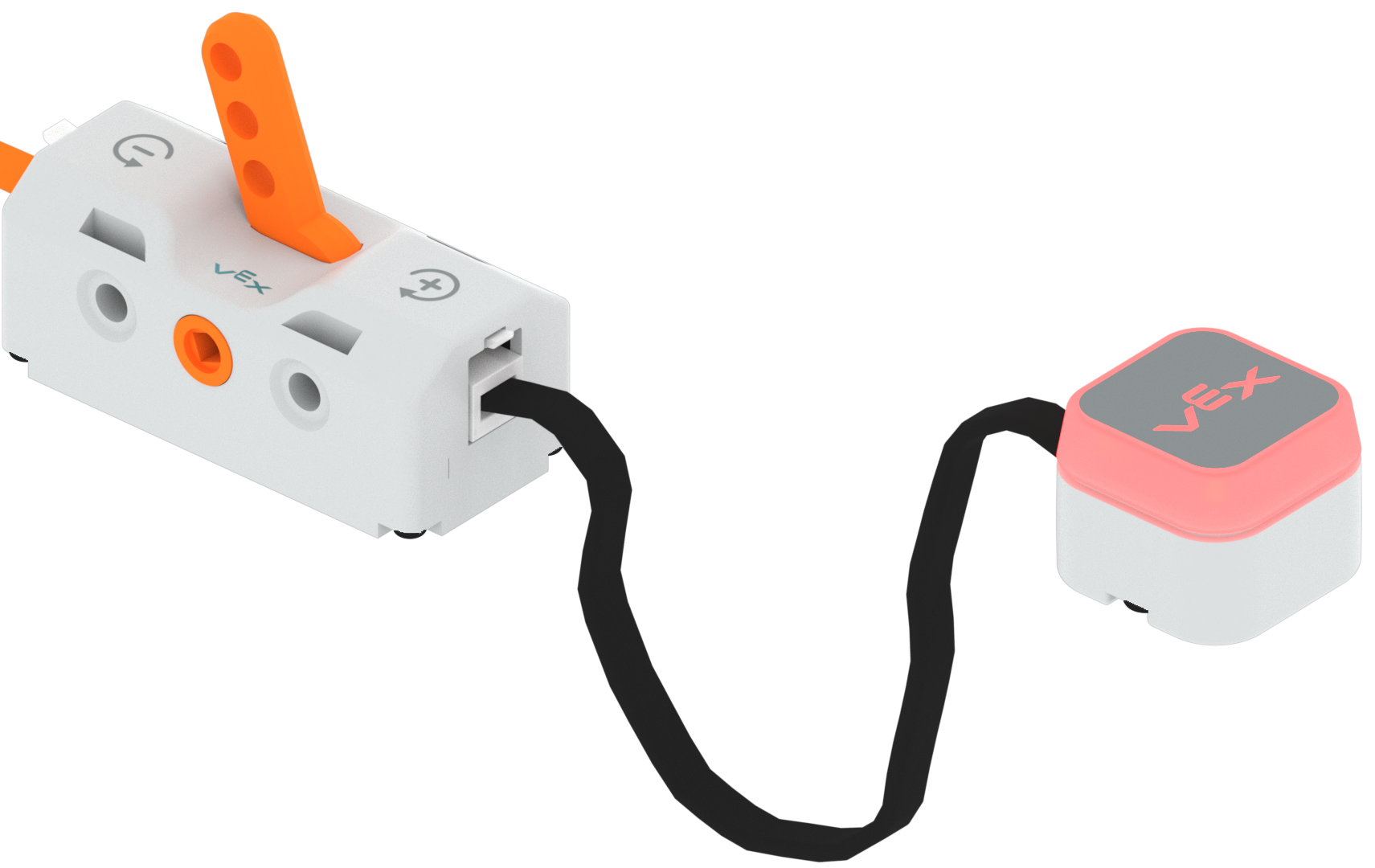

Pièce de commutation avec le levier tourné vers la position inverse marquée d'un signe moins. Le pare-chocs LED connecté brille en rouge.

'-' : définit la couleur du pare-chocs LED sur rouge.
