L'utilisation de la visionneuse de code dans VEXcode IQ est simple et utile.

Comment ouvrir le visualiseur de code

Icône de l'application VEXcode IQ.

Lancez VEXcode IQ.

Le projet de blocs par défaut est affiché dans l'espace de travail VEXcode IQ.

La plate-forme utilise par défaut l'interface Blocks.

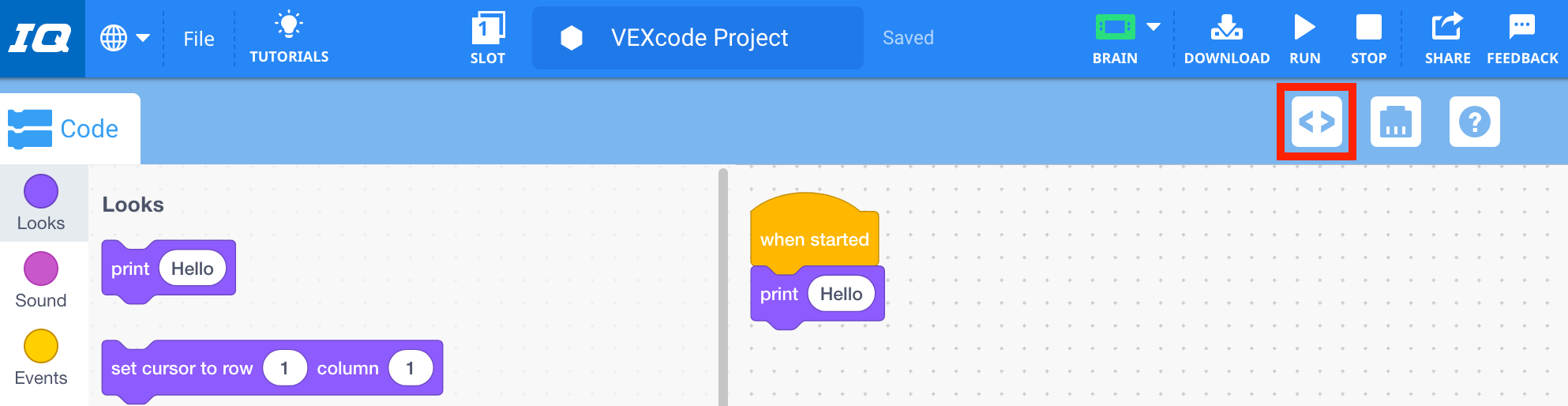

Barre d'outils VEXcode IQ avec l'icône du visualiseur de code mise en évidence à gauche de l'icône des périphériques.

Sélectionnez l’icône Code Viewer pour ouvrir la fenêtre Code Viewer.

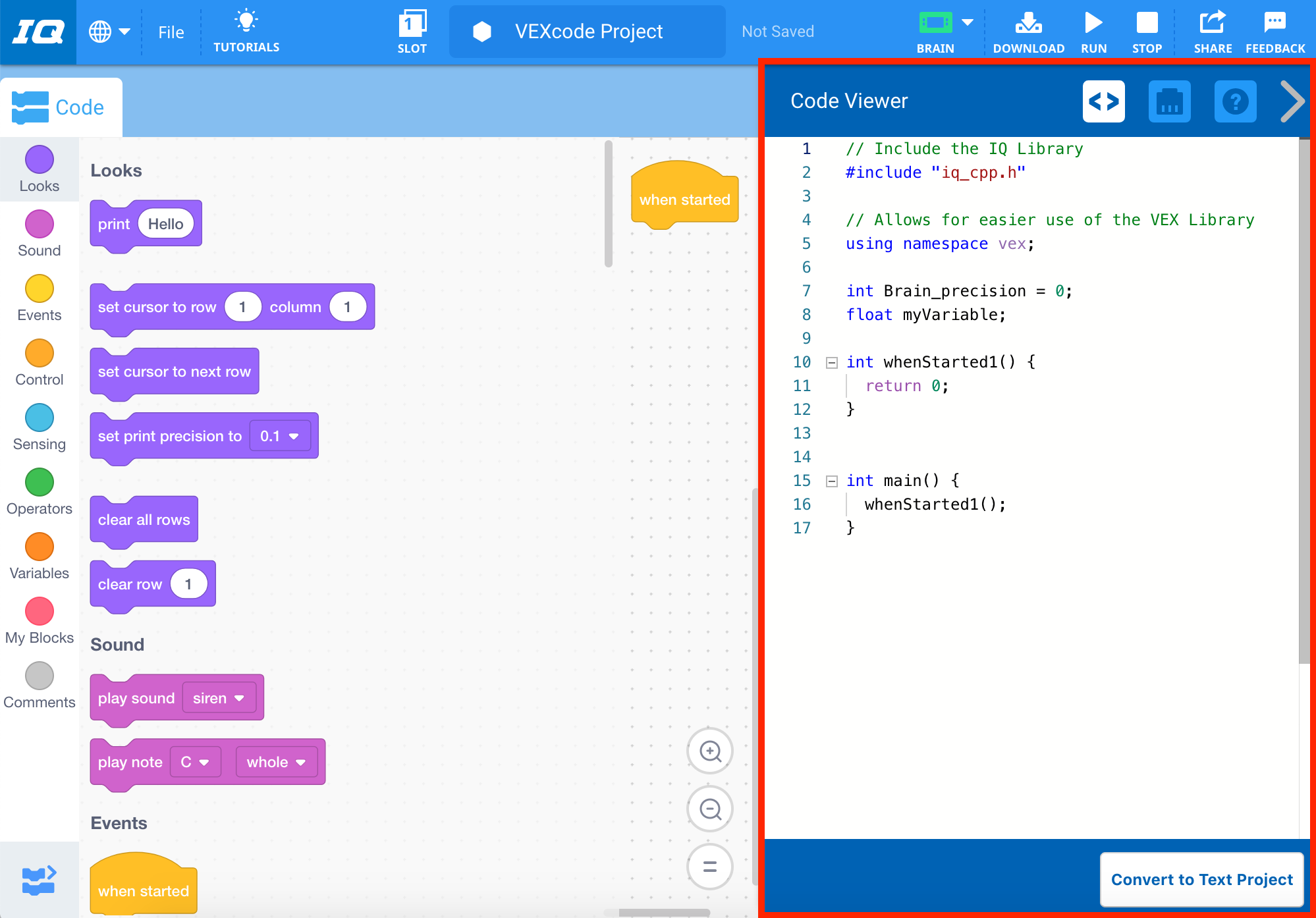

Le menu du visualiseur de code est ouvert et affiche une version C++ du projet Blocks. Le menu est mis en évidence.

La fenêtre Code Viewer affiche la version C++ du projet Blocks.

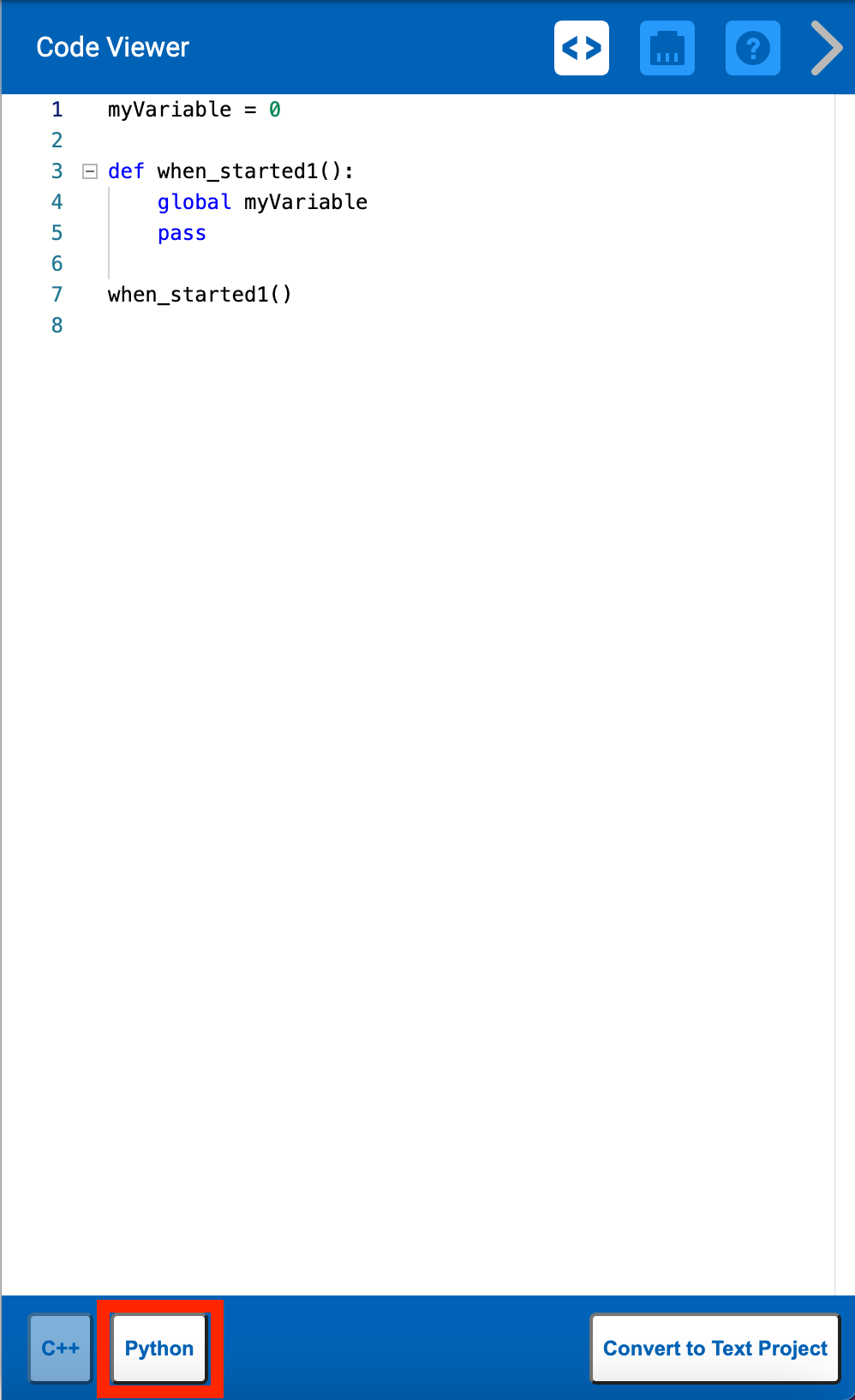

Le menu Code Viewer s'ouvre lorsqu'il est connecté à un Brain de 2e génération. Le visualiseur de code affiche toujours par défaut le C++, mais en dessous, un bouton Python est mis en évidence à côté du bouton C++.

Si vous utilisez un Brain VEX IQ (2e génération), vous pouvez également sélectionner « Python » dans le menu du bas pour voir la version Python du projet Blocks.

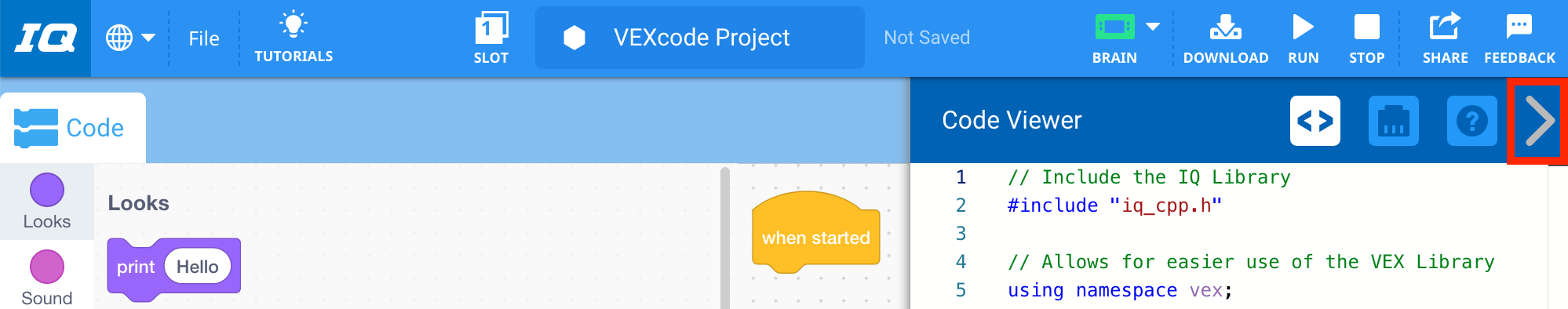

Menu du visualiseur de code avec l'icône de flèche droite mise en évidence dans la barre d'outils. Cette icône permet de fermer le menu.

Masquez la fenêtre Code Viewer lorsque vous avez terminé en sélectionnant la flèche droite à côté de l'icône d'aide.

Comment les commandes de texte sont ajoutées lorsque des blocs sont ajoutés

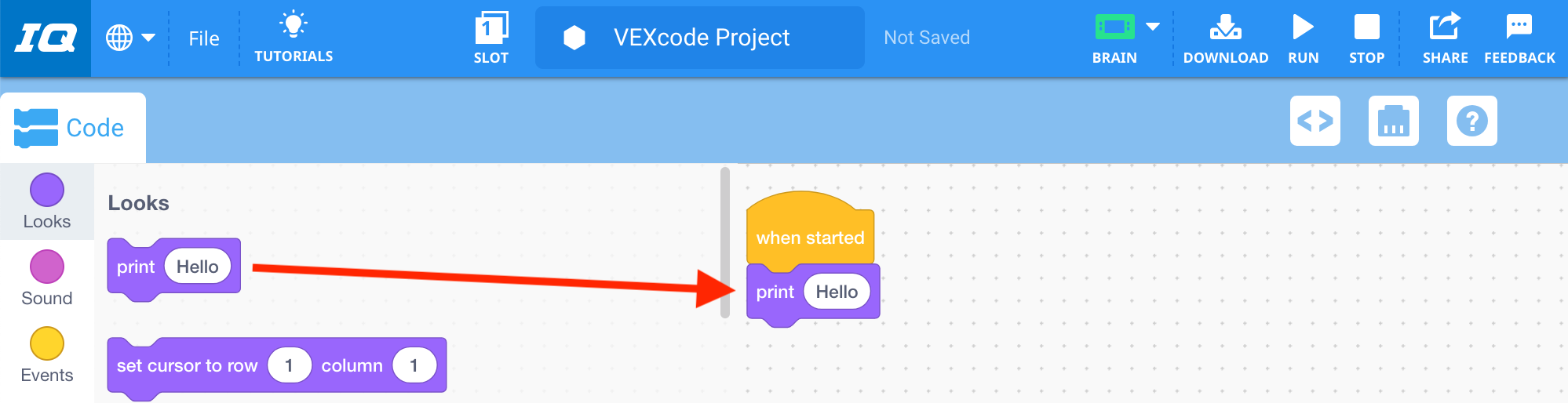

Le projet VEXcode IQ Blocks est présenté avec un bloc Print ajouté sous le bloc par défaut « Au démarrage ».

Ajoutez un bloc [Imprimer] au projet.

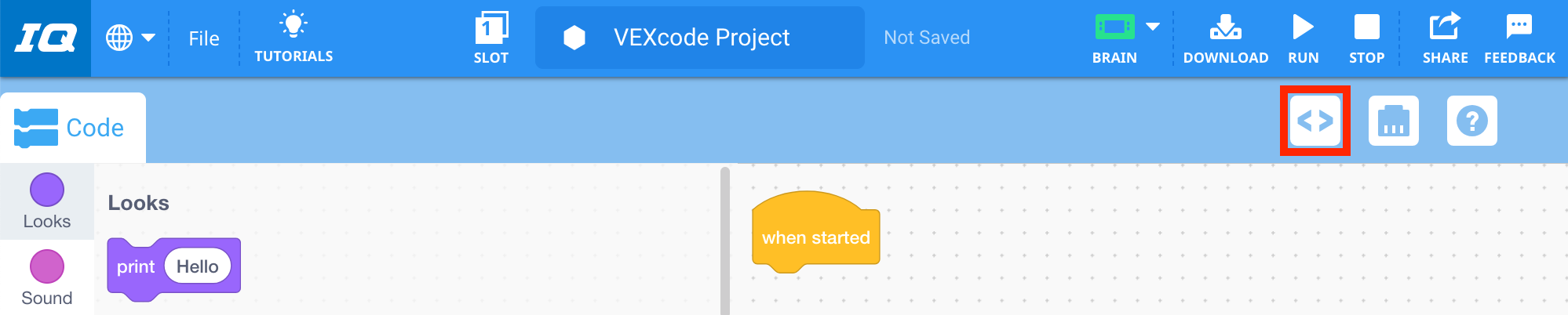

Barre d'outils VEXcode IQ avec l'icône du visualiseur de code mise en évidence à gauche de l'icône des périphériques.

Sélectionnez l’icône Code Viewer pour ouvrir la fenêtre Code Viewer.

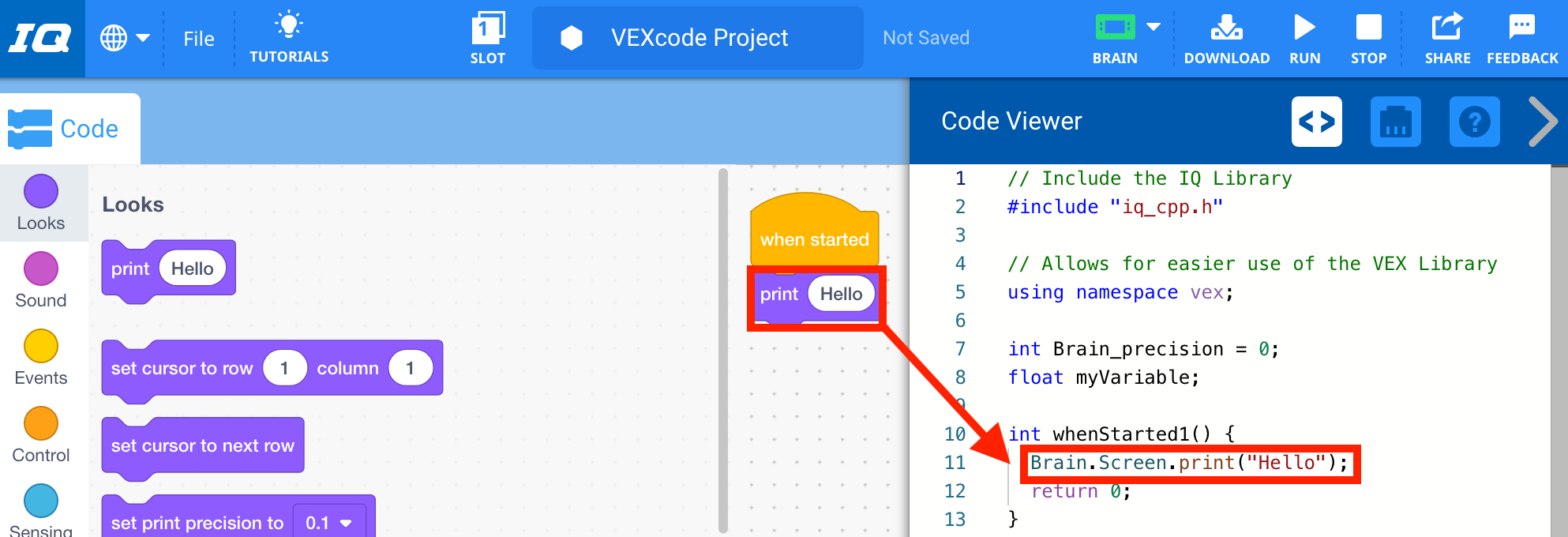

Le menu du visualiseur de code est ouvert et affiche une version C++ du projet. La ligne de code correspondant au bloc Print est mise en surbrillance, et la commande se lit Brain.Screen.print(Hello).

Notez que la commande print sera également ajoutée à la fenêtre Command Viewer.

Comment les commandes de texte sont supprimées lorsque les blocs sont supprimés

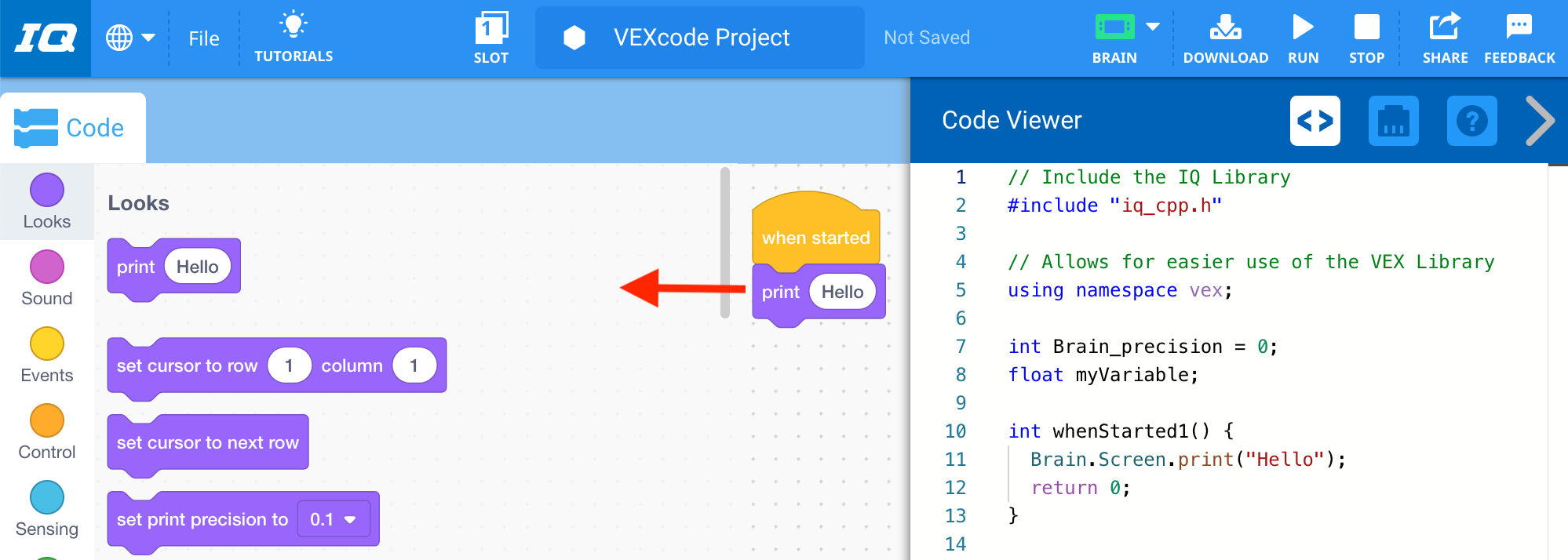

Le même projet de blocs VEXcode IQ, avec désormais une flèche indiquant que le bloc Print doit être supprimé en le faisant glisser vers la boîte à outils.

Supprimez le bloc [Imprimer] du projet VEXcode IQ.

Remarque : pour plus d’informations sur la façon de supprimer un bloc, consultez l’article Supprimer un bloc de la bibliothèque VEX.

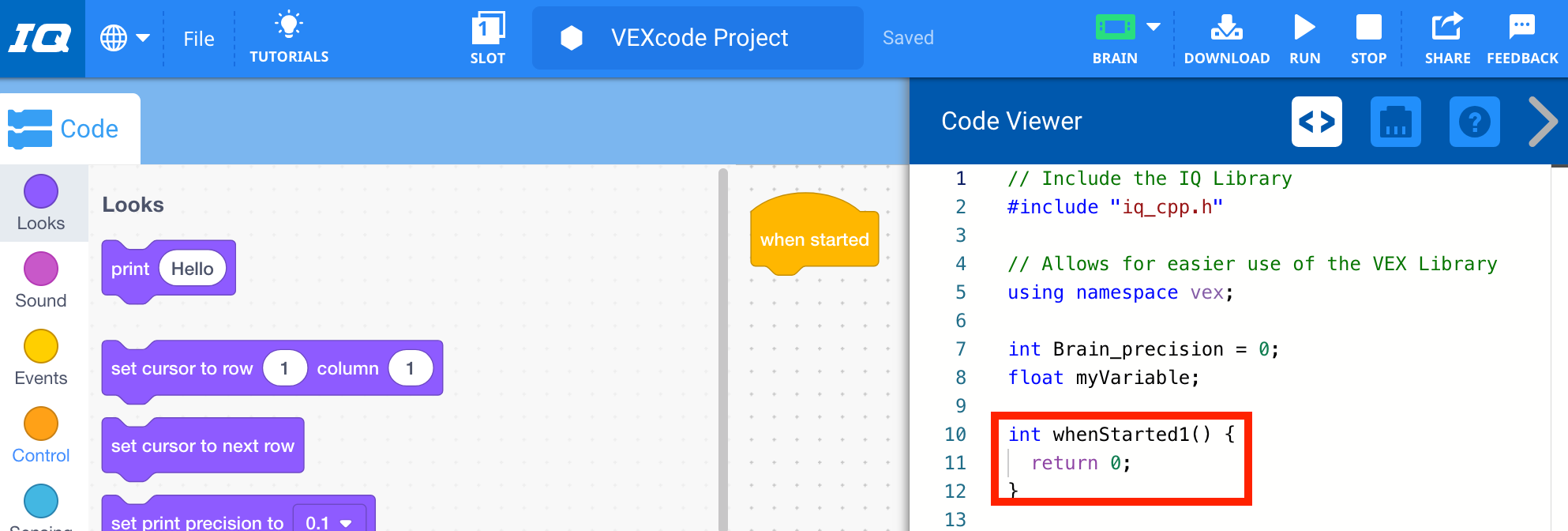

Le menu du visualiseur de code est ouvert et affiche une version C++ du projet. La ligne de code correspondant au bloc Print a disparu, et seul le code du bloc When started est mis en surbrillance.

Notez que la commande print sera également supprimée de la fenêtre Command Viewer.
