Lorsque vous travaillez avec VEXcode V5 sur un appareil (iPad / tablette Android / tablette Amazon Fire), il est important de comprendre comment connecter votre appareil au VEX V5 Robot Brain afin de télécharger et d'exécuter des projets.

Comment connecter le cerveau du robot V5 à un appareil

Image de la batterie radio VEX V5 Brain montrant la connexion de la batterie et les spécifications du système robotique V5, illustrant comment connecter la batterie au V5 Brain.

Assurez-vous que le V5 Robot Brain est connecté à une batterie V5 et à une radio V5.

Illustration du bouton d'alimentation du V5 Brain, montrant l'emplacement et la conception du bouton d'alimentation sur le V5 Brain, utilisé pour la connexion au système V5.

Allumez le V5 Robot Brain en appuyant sur le bouton d'alimentation.

Interface de paramètres pour la connexion au V5 Brain, affichant les options et les configurations des préférences de l'utilisateur dans une présentation claire.

Sélectionnez « Paramètres » sur l'écran du V5 Robot Brain pour vérifier le type de radio. Le type de radio doit être défini sur Bluetooth pour que la connexion réussisse.

Schéma de connexion de type radio VEXnet au cerveau VEX V5, illustrant les ports et la configuration pour une intégration correcte dans les projets de robotique.

La fenêtre de dialogue Paramètres s'ouvrira. Recherchez le type de radio dans le coin inférieur gauche. Si le type de radio est défini sur VEXnet, basculez-le sur Bluetooth en appuyant sur la zone Type de radio.

Bouton intitulé « OK » pour confirmer les modifications dans le processus de connexion du VEX V5 Brain, illustrant l'étape finale de la configuration.

Une invite apparaîtra pour confirmer la modification du type de radio. Sélectionnez « Ok » pour confirmer la modification.

Type de radio Bluetooth pour le système robotique VEX V5, illustrant la conception de l'appareil et les fonctionnalités de connexion pour l'intégration avec le V5 Brain.

Assurez-vous que le type de radio affiche qu'il est maintenant connecté via Bluetooth.

Schéma montrant les paramètres de données radio sur un cerveau VEX V5, illustrant comment connecter le cerveau à un module radio pour la communication.

Assurez-vous que les données radio sont réglées sur « On ».

Capture d'écran de l'interface des paramètres VEX V5 montrant les options de connexion au cerveau, y compris les paramètres réseau et les fonctionnalités de gestion des appareils.

Vérifiez l'icône de connexion. Une fois que le type de radio est réglé sur Bluetooth et que les données radio sont activées, l'icône de connexion affichera « BD ».

Fenêtre de dialogue Paramètres pour V5, affichant les options de connexion au cerveau, y compris les paramètres de configuration et les indicateurs d'état de connexion.

Remarque: Si le type de radio est défini sur VEXnet, l'icône de connexion affichera « V ».

Icône VEXcode V5, représentant le logiciel utilisé pour la programmation des systèmes VEX Robotics V5, présenté dans la section « Connectez-vous au cerveau » de la description de la catégorie V5.

Lancez VEXcode V5 sur votre appareil.

Image montrant le processus de connexion au cerveau VEX V5, illustrant les composants et la configuration nécessaires pour établir un lien entre le robot et l'unité cérébrale.

Lors du lancement de VEXcode V5, vous pouvez recevoir une invite vous demandant de vérifier l'utilisation de Bluetooth. Sélectionnez « OK ».

Remarque: si vous ne recevez pas de message vous demandant d'autoriser Bluetooth, veuillez vérifier les paramètres Bluetooth de votre appareil pour vous assurer qu'il est activé.

Icône représentant la connexion au cerveau VEX V5, illustrant le processus de liaison des appareils pour la programmation et le contrôle.

Sélectionnez l'icône « Cerveau » dans la barre d'outils.

Schéma illustrant comment connecter le VEX V5 Brain à divers composants, y compris des moteurs et des capteurs, avec des connexions étiquetées pour une compréhension claire dans le contexte de la robotique V5.

Une liste des cerveaux de robots V5 disponibles apparaîtra. Sélectionnez le nom du cerveau auquel vous souhaitez vous connecter.

Schéma illustrant comment se connecter au VEX V5 Brain, avec des ports et des connexions étiquetés pour les capteurs et les moteurs.

Une fois qu'un cerveau est choisi, sélectionnez « Connecter ».

Illustration montrant comment se connecter au cerveau VEX V5, avec des ports et des connexions étiquetés pour divers composants dans une configuration robotique.

Affichez le code de connexion radio qui s'affichera sur l'écran du cerveau.

Capture d'écran de l'écran du code de connexion radio de VEX V5, montrant les options de connexion et les paramètres de connexion au cerveau, illustrant le processus d'établissement d'une connexion radio.

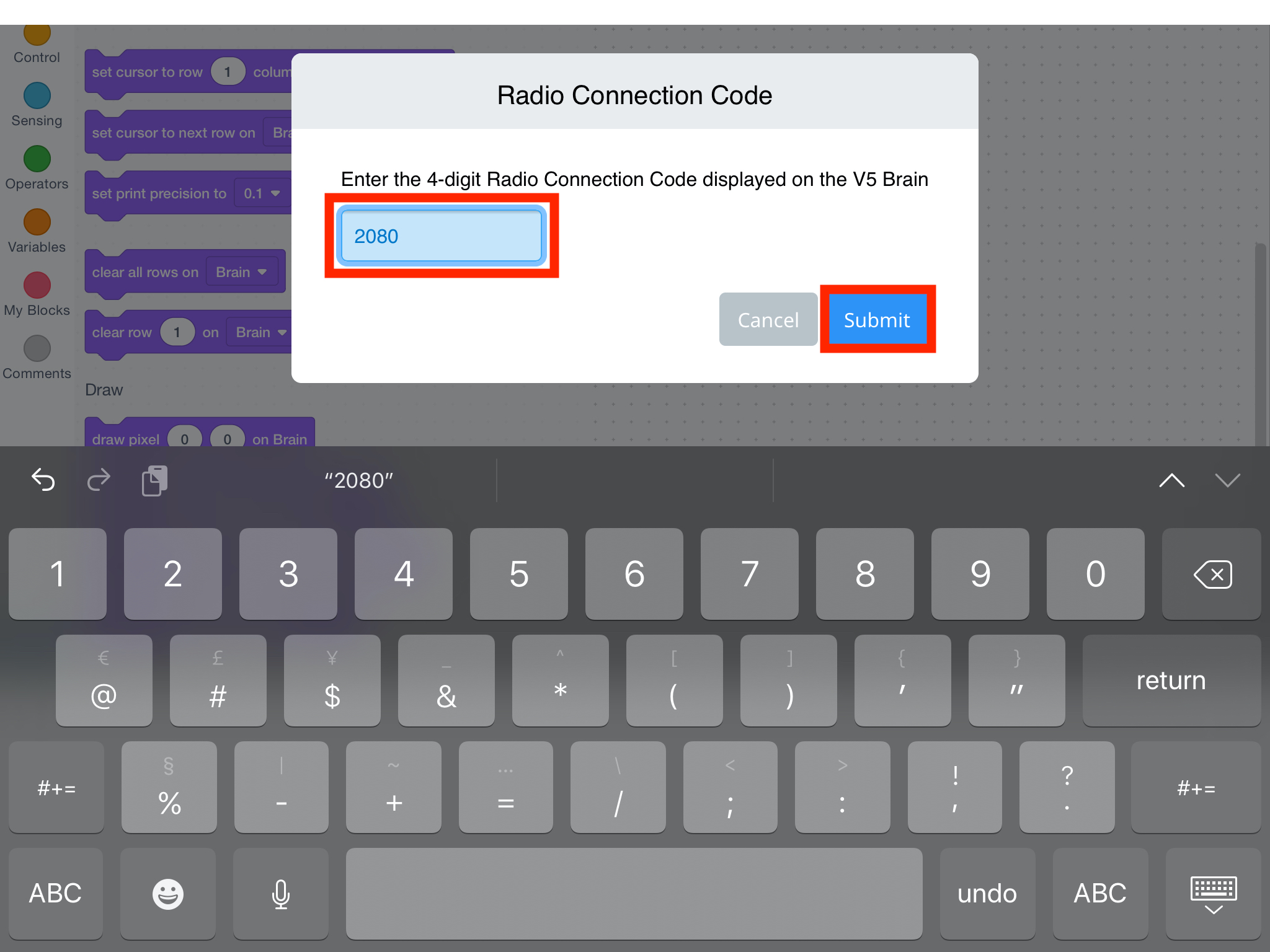

Entrez le code de connexion radio sur l'écran du V5 Brain, puis sélectionnez « Soumettre ».

Image montrant le processus de soumission d'un code de connexion radio pour les robots V5, illustrant les étapes de connexion au composant cérébral.

L'icône du cerveau deviendra orange et un message « Connexion à : » apparaîtra pendant que le cerveau se connecte.

Schéma illustrant le processus de connexion au V5 Brain, avec des composants et des connexions étiquetés pour plus de clarté dans le processus de configuration.

Une fois le Brain connecté, l’icône deviendra verte.

Illustration d'un cerveau de robot vert, symbolisant la connectivité et la fonctionnalité, liée à la description de la catégorie V5 et à la section sur la connexion au cerveau.

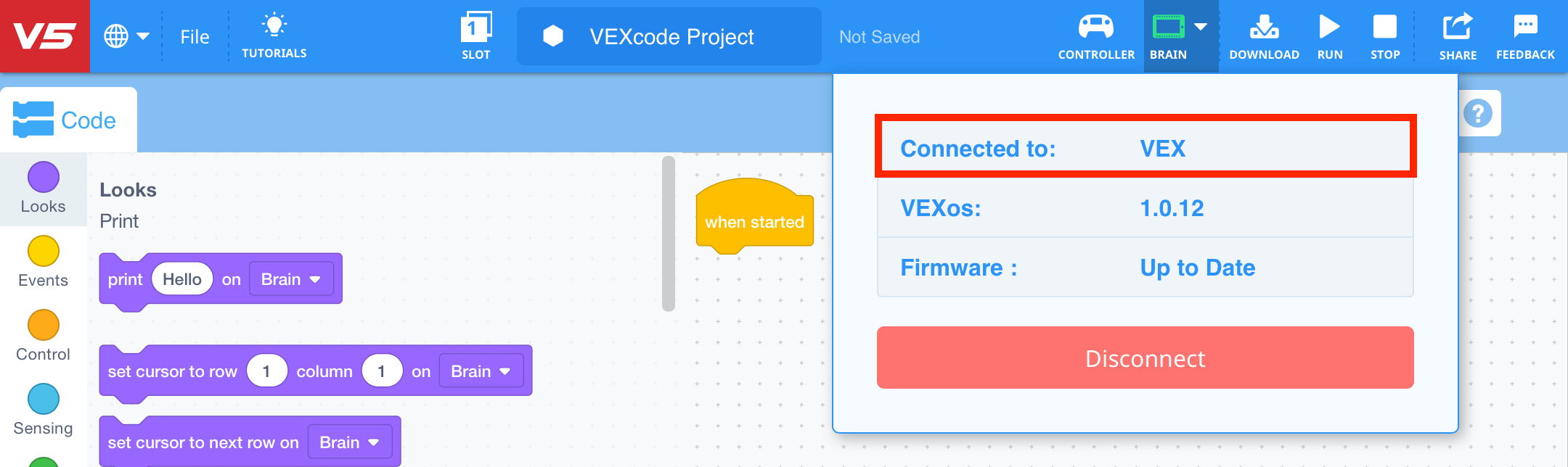

Le message dans la fenêtre indiquera « Connecté à : » et indiquera le nom du V5 Brain connecté à l'appareil.

Schéma montrant comment connecter les composants VEX V5 au cerveau, illustrant les ports et les connexions pour une configuration correcte.

Remarque : l'icône de connexion affichera « D » dans le coin supérieur droit de l'écran du Brain lorsque le V5 Robot Brain est connecté à l'appareil.

Schéma illustrant le processus de connexion au cerveau dans le système V5, mettant en évidence les composants clés et leurs relations pour une configuration et une intégration efficaces.

Pour vous déconnecter d'un cerveau, sélectionnez « Déconnecter ».

Remarque: si vous avez suivi toutes les étapes et que la connexion ne fonctionne toujours pas, veuillez vérifier les paramètres Bluetooth de votre appareil pour vous assurer qu'il est activé.

Note aux équipes de compétition: Le système Field Control fonctionne uniquement avec la radio VEXnet. Si la radio a été remplacée par Bluetooth à des fins de programmation, elle devra être rétablie avant la compétition sur le terrain.
