Configuration d'une transmission à 4 moteurs dans VEXcode IQ (1ère génération) – Bibliothèque VEX

Vous utilisez VEX IQ (2e génération) ? Voir cet article.

Lorsque vous commencez à programmer avec VEXcode IQ, les blocs de la catégorie Drivetrain n'apparaîtront pas dans la boîte à outils tant qu'un Drivetrain n'aura pas été configuré.

Vous ne pouvez configurer qu’un seul Drivetrain par projet.

Si vous configurez une transmission sans capteur , consultez cet article

Ajout d'une transmission

Barre d'outils VEXcode IQ avec l'icône Appareils mise en évidence entre les icônes Visionneuse de code et Aide.

Pour configurer une transmission, sélectionnez l'icône Appareils pour ouvrir la fenêtre Appareils.

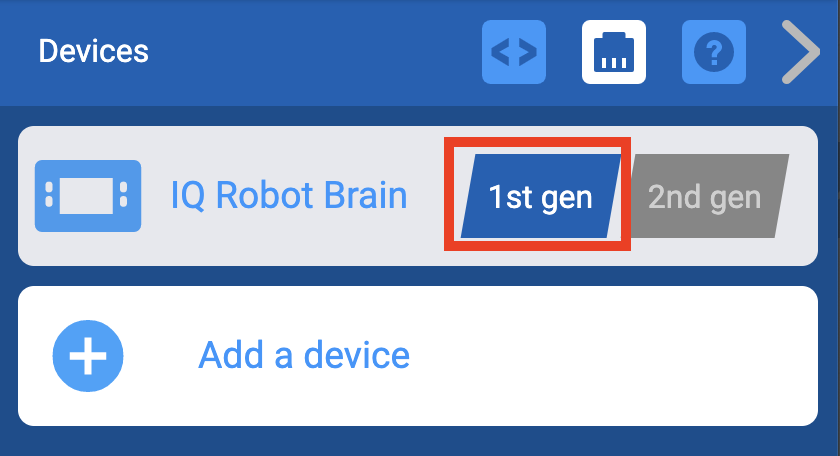

Menu VEXcode IQ Devices avec le paramètre de génération IQ Robot Brain affiché. Ce paramètre est mis en évidence et il est réglé sur l'option de première génération.

Sélectionnez la génération avec laquelle vous travaillez.

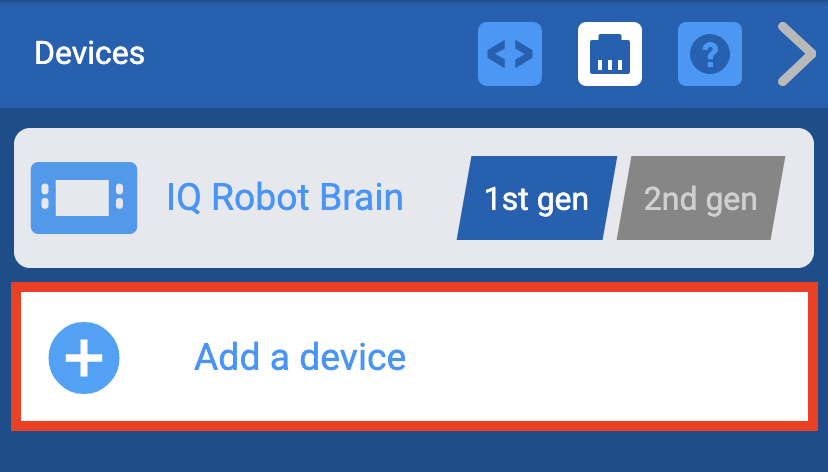

Menu des appareils VEXcode IQ avec le bouton Ajouter un appareil mis en surbrillance.

Sélectionnez « Ajouter un appareil ».

Menu des appareils VEXcode IQ après avoir sélectionné le bouton Ajouter un appareil. L'option de moteur Drivetrain 4 est mise en évidence.

Sélectionnez « Transmission 4 moteurs ».

Remarque : Pour configurer une transmission à 2 moteurs, consultez cet article.

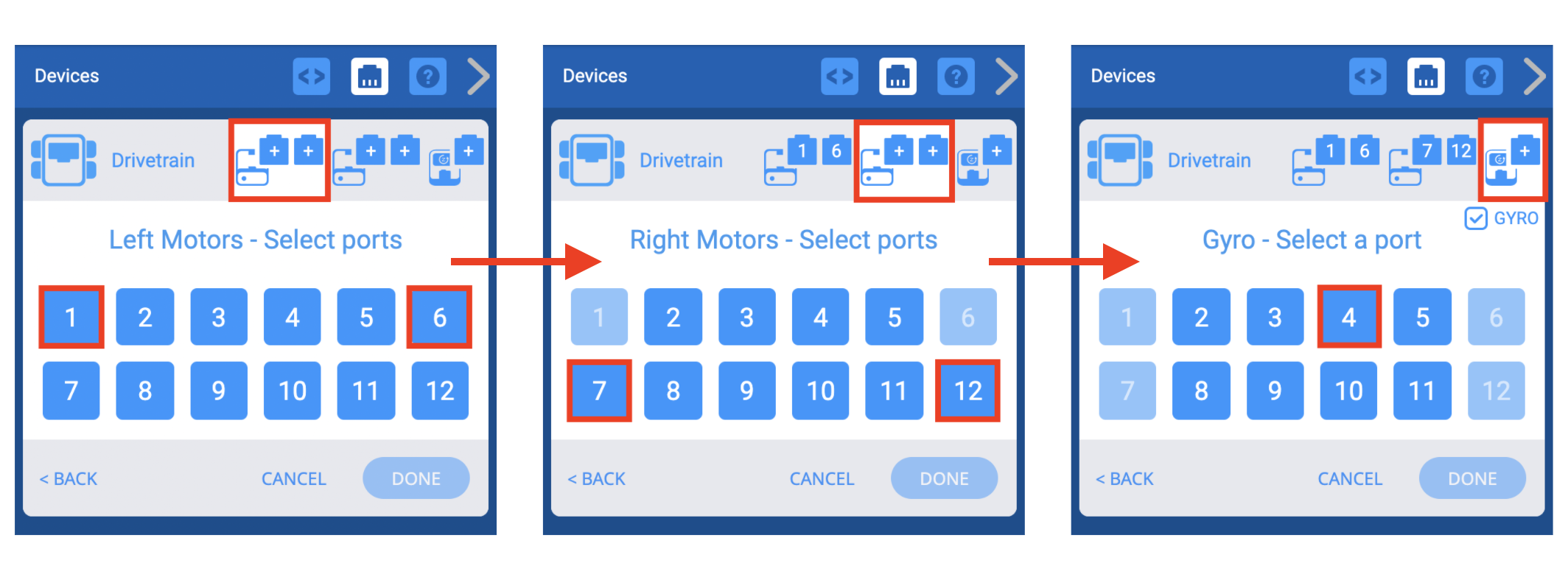

Trois captures d'écran côte à côte illustrant le processus de sélection des ports pour les 2 moteurs de gauche et les 2 moteurs de droite. Enfin, le port gyroscopique est sélectionné.

Sélectionnez les ports auxquels les moteurs gauche, les moteurs droits et le capteur gyroscopique sont connectés sur le VEX IQ Brain. Les ports déjà configurés pour d'autres appareils ne seront pas disponibles.

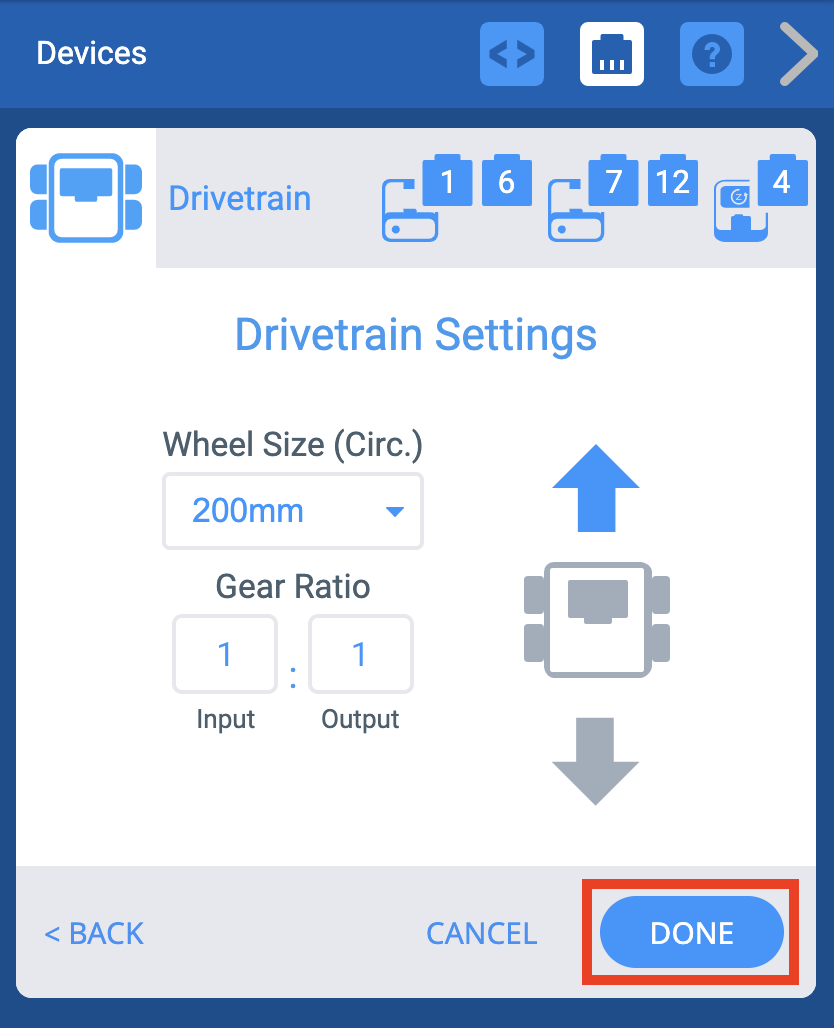

Menu VEXcode IQ Devices après avoir sélectionné les ports de transmission et l'écran des paramètres de transmission affiché. Ci-dessous, le bouton Terminé est mis en évidence.

Une fois la transmission configurée, sélectionnez « Terminé » pour soumettre l'appareil à la configuration ou « Annuler » pour revenir au menu Appareils.

Remarque : La sélection de « Annuler » annulera toutes les modifications que vous avez apportées à l'appareil et ne fera pas partie de la configuration.

Modification des numéros de port d'une transmission

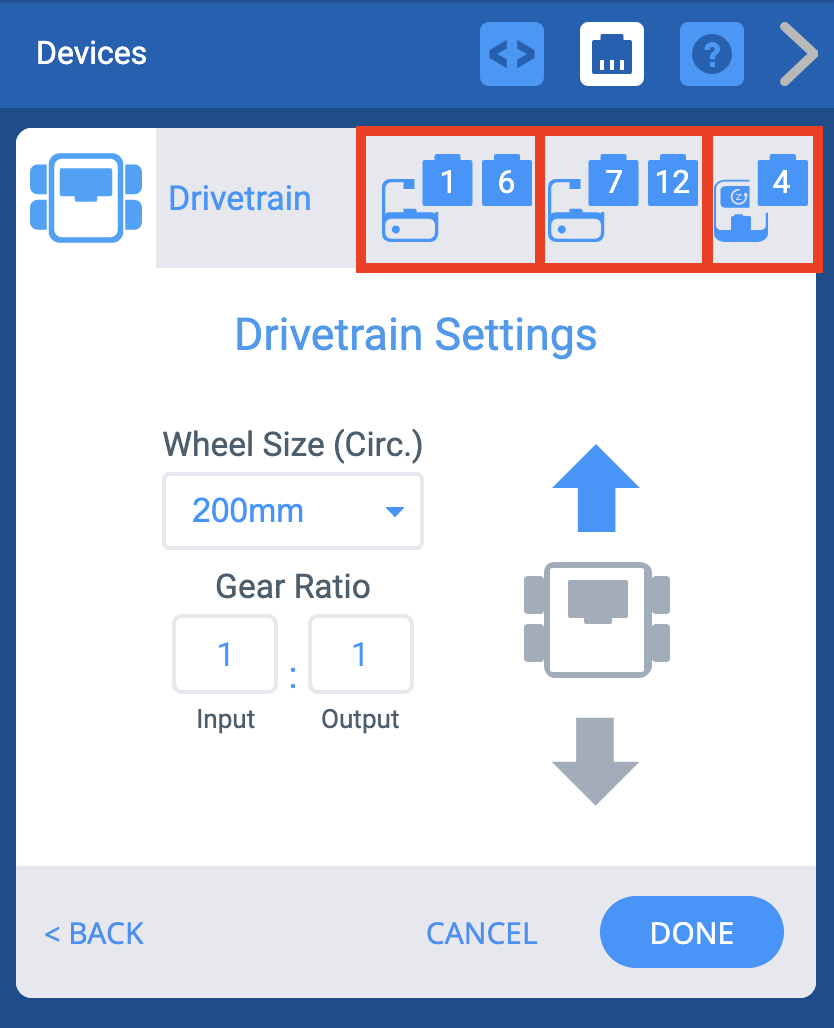

Fenêtre VEXcode IQ Devices avec le menu Paramètres de transmission affiché. Ci-dessus, les icônes des ports moteur gauche, moteur droit et gyroscope sont mises en évidence.

Vous pouvez modifier les numéros de port pour les moteurs gauche, les moteurs droits ou le gyroscope dans la transmission en sélectionnant l'icône de prise de l'appareil dans le coin supérieur droit de l'écran Options.

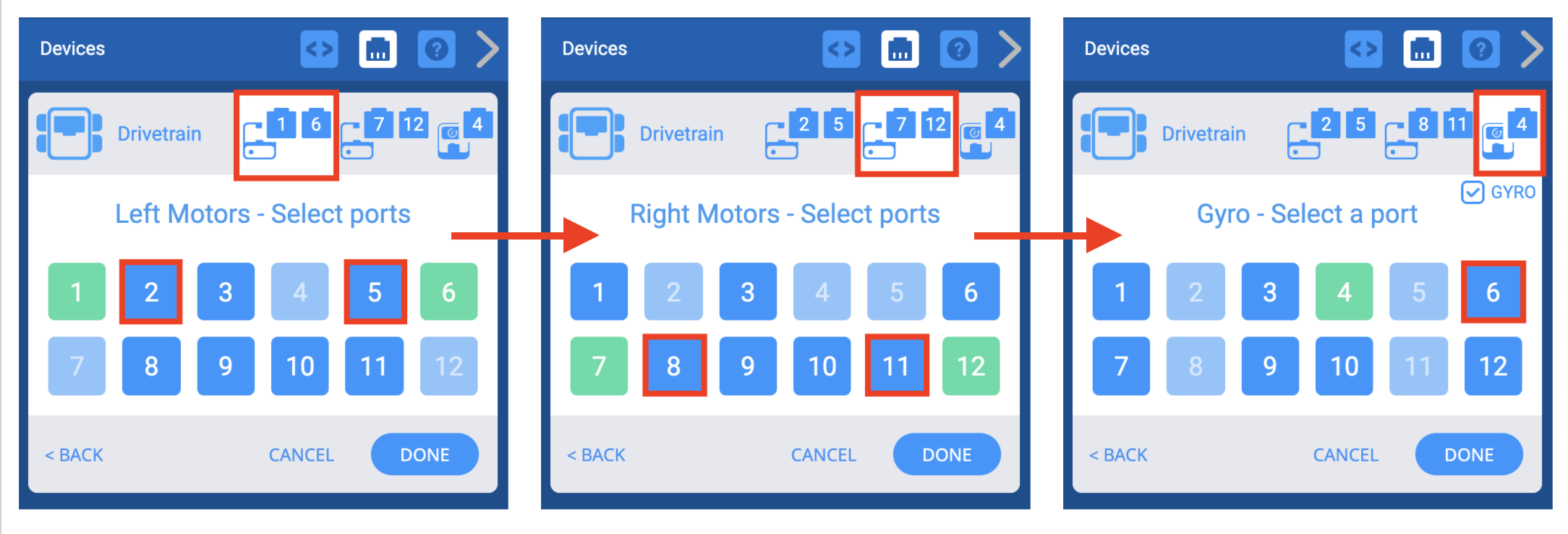

Trois captures d'écran côte à côte montrant l'utilisation du menu de sélection des ports pour modifier les numéros de ports déjà définis pour les moteurs et le gyroscope. Les ports précédemment sélectionnés s'afficheront en vert, et après avoir sélectionné les nouveaux, l'utilisateur pourra appuyer sur Terminé pour enregistrer les modifications.

Sélectionnez un autre port sur l'écran de sélection du port et le numéro de port deviendra vert. Sélectionnez ensuite Terminé pour soumettre la modification.

Modification de la taille des roues d'une transmission

Fenêtre VEXcode IQ Devices avec le menu Paramètres de transmission affiché. Le menu déroulant « Taille des roues » est mis en surbrillance.

Vous pouvez modifier la taille des roues de la transmission en sélectionnant le menu déroulant sous « Taille des roues ».

Modification du rapport de démultiplication d'une transmission

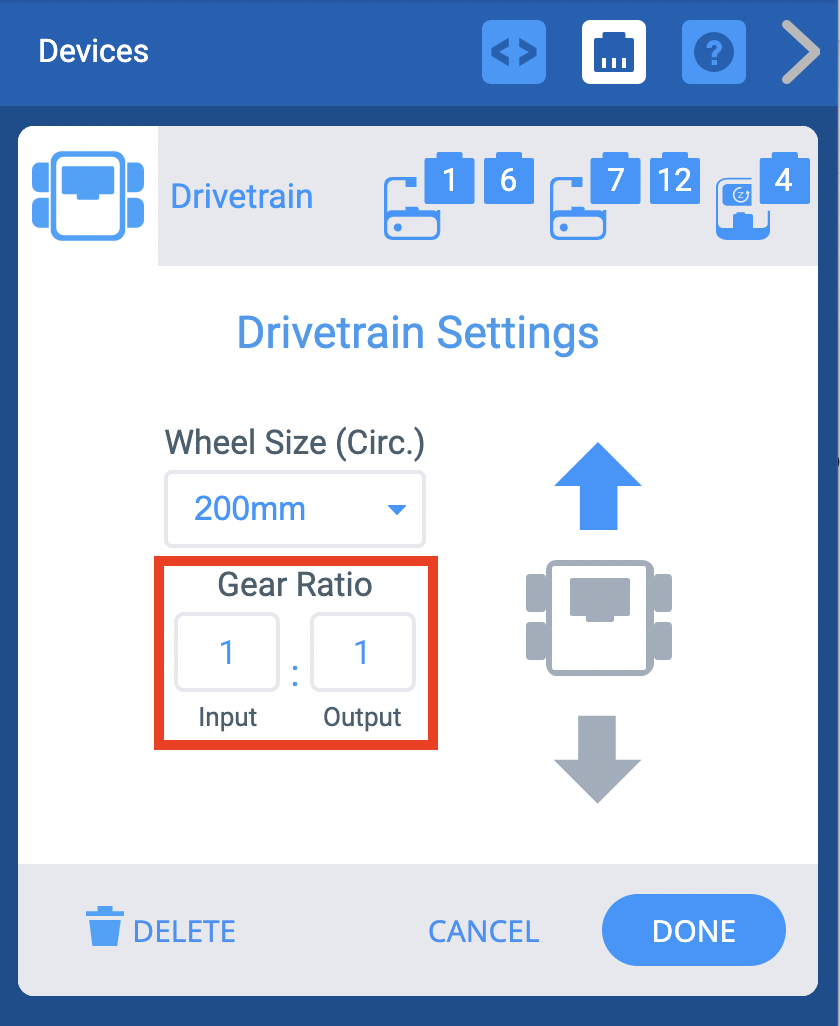

Fenêtre VEXcode IQ Devices avec le menu Paramètres de transmission affiché. Les options de rapport de transmission sont mises en évidence. Il y a un champ de saisie et un champ de sortie, ainsi qu'un symbole indiquant que les nombres représentent un ratio.

Vous pouvez modifier le rapport de démultiplication de la transmission en entrant des valeurs dans les cases « Entrée » et « Sortie ».

Inverser une transmission

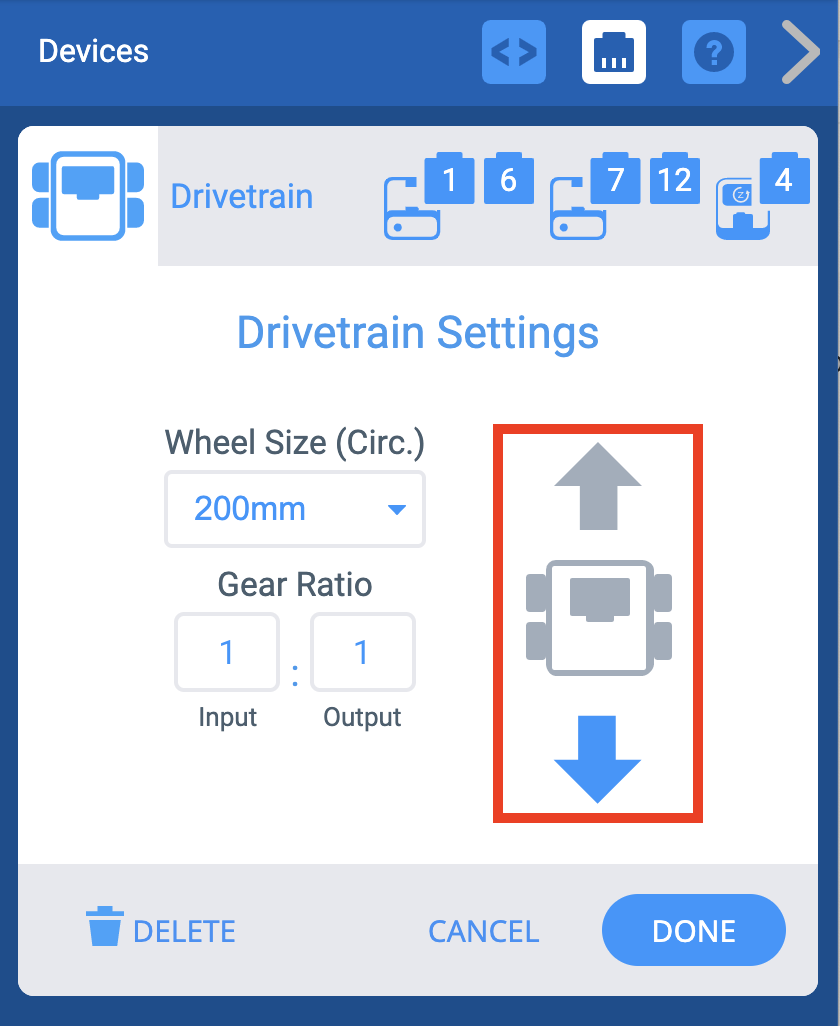

Fenêtre VEXcode IQ Devices avec le menu Paramètres de transmission affiché. La flèche inverse a été sélectionnée pour changer le sens de la transmission.

L'écran Options permet également d'inverser la direction de la transmission.

Suppression d'une transmission

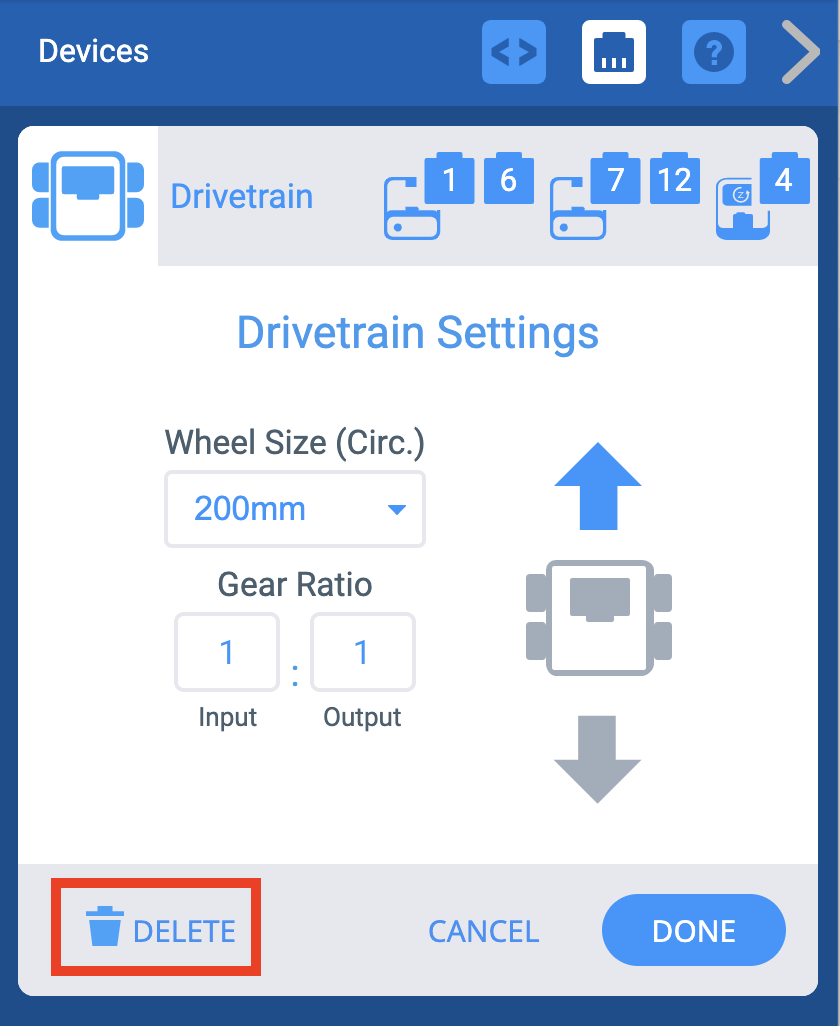

Fenêtre VEXcode IQ Devices avec le menu Paramètres de transmission affiché. Ci-dessous, le bouton Supprimer est mis en évidence.

Une transmission peut également être supprimée en sélectionnant l'option « Supprimer » en bas de l'écran.
