L'assemblage de vos propres câbles intelligents V5 de longueur personnalisée offre une grande flexibilité pour l'emplacement des capteurs et/ou des moteurs, et permet également une gestion efficace des câbles.
Fournitures requises

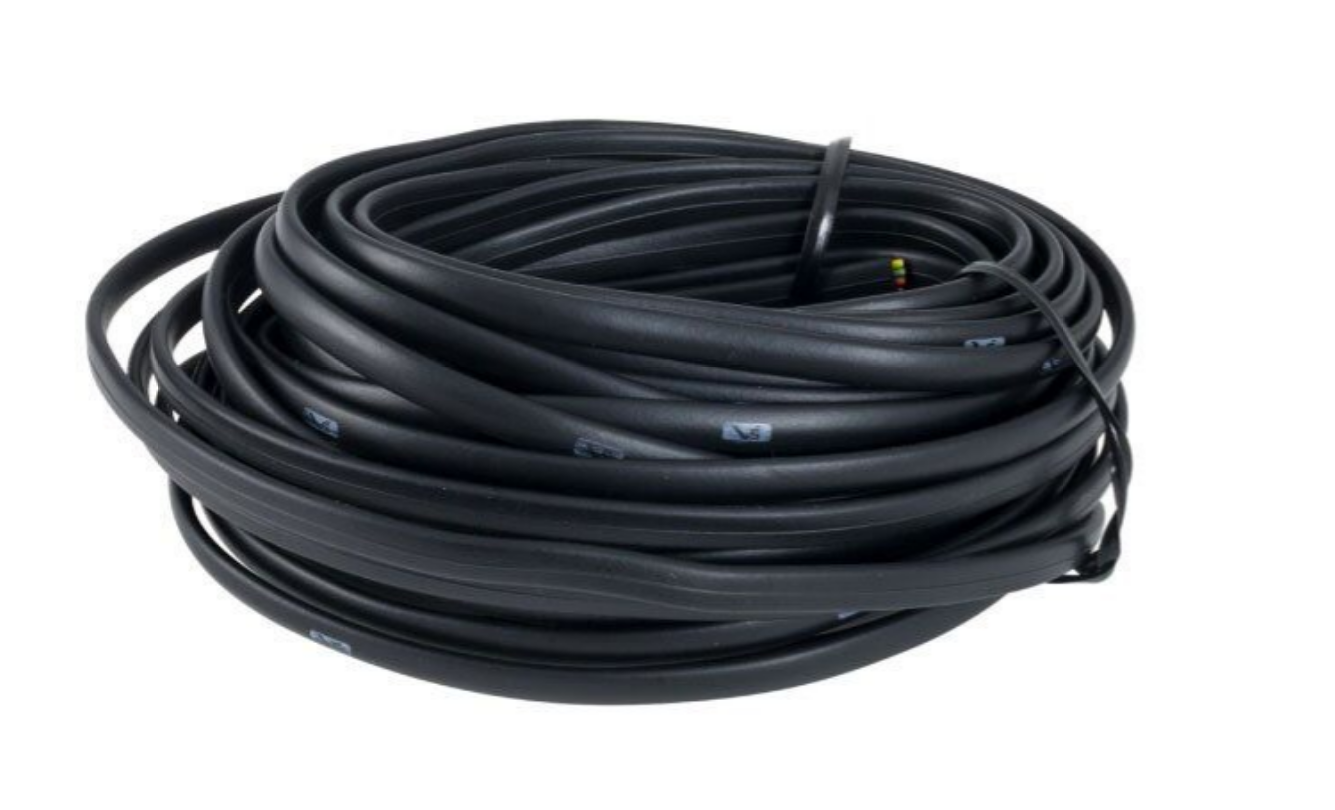

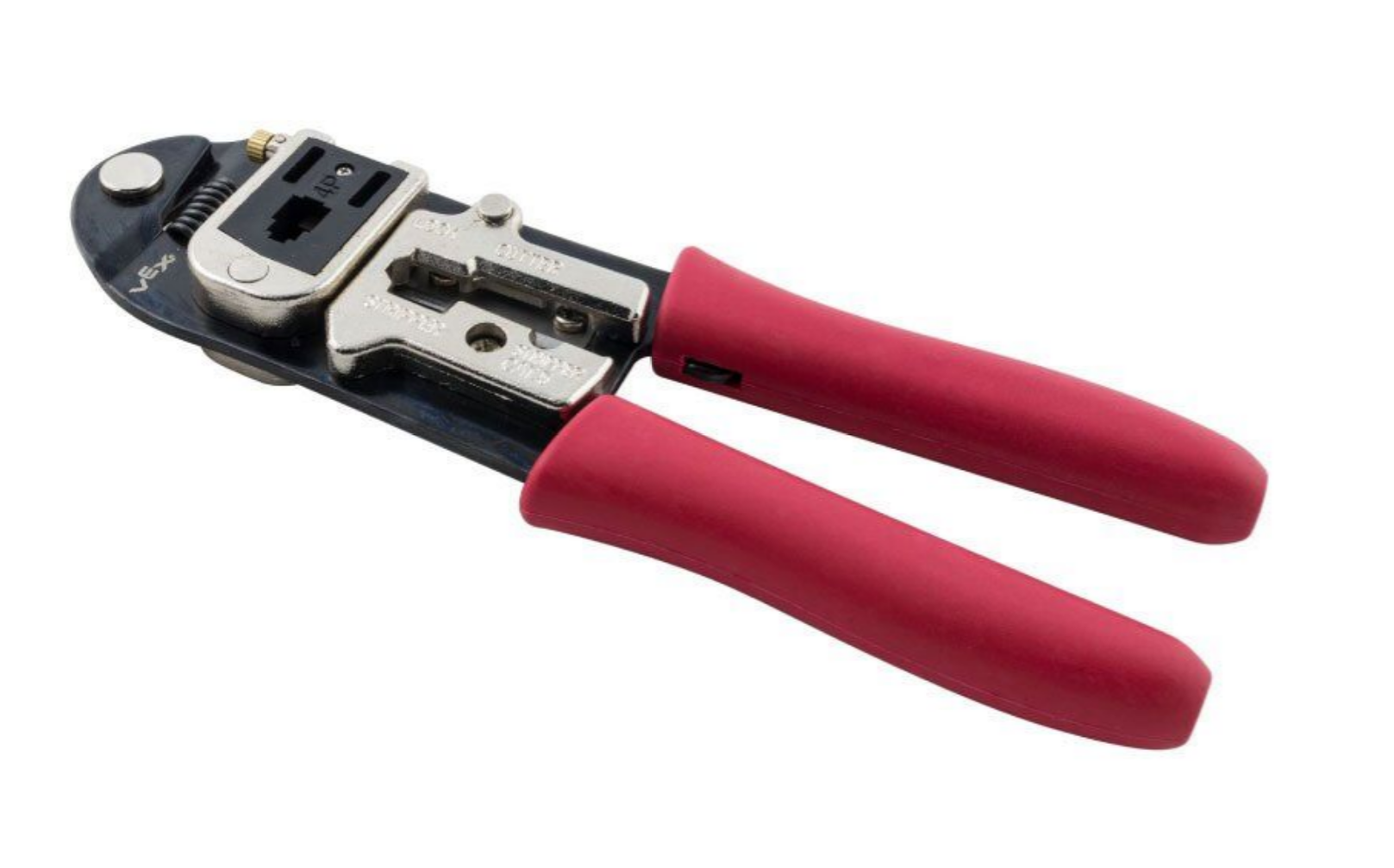

Les fournitures requises pour assembler des câbles intelligents V5 de longueur personnalisée comprennent :
Un marqueur ou autre ustensile d'écriture utilisé pour marquer l'emplacement de coupe sur le câble.
Note: Une chaîne est utile mais n'est pas obligatoire.
Mesurer et couper le câble intelligent V5
Disposez le câble intelligent V5 entre le port intelligent du V5 Brain et un port intelligent d'un appareil.

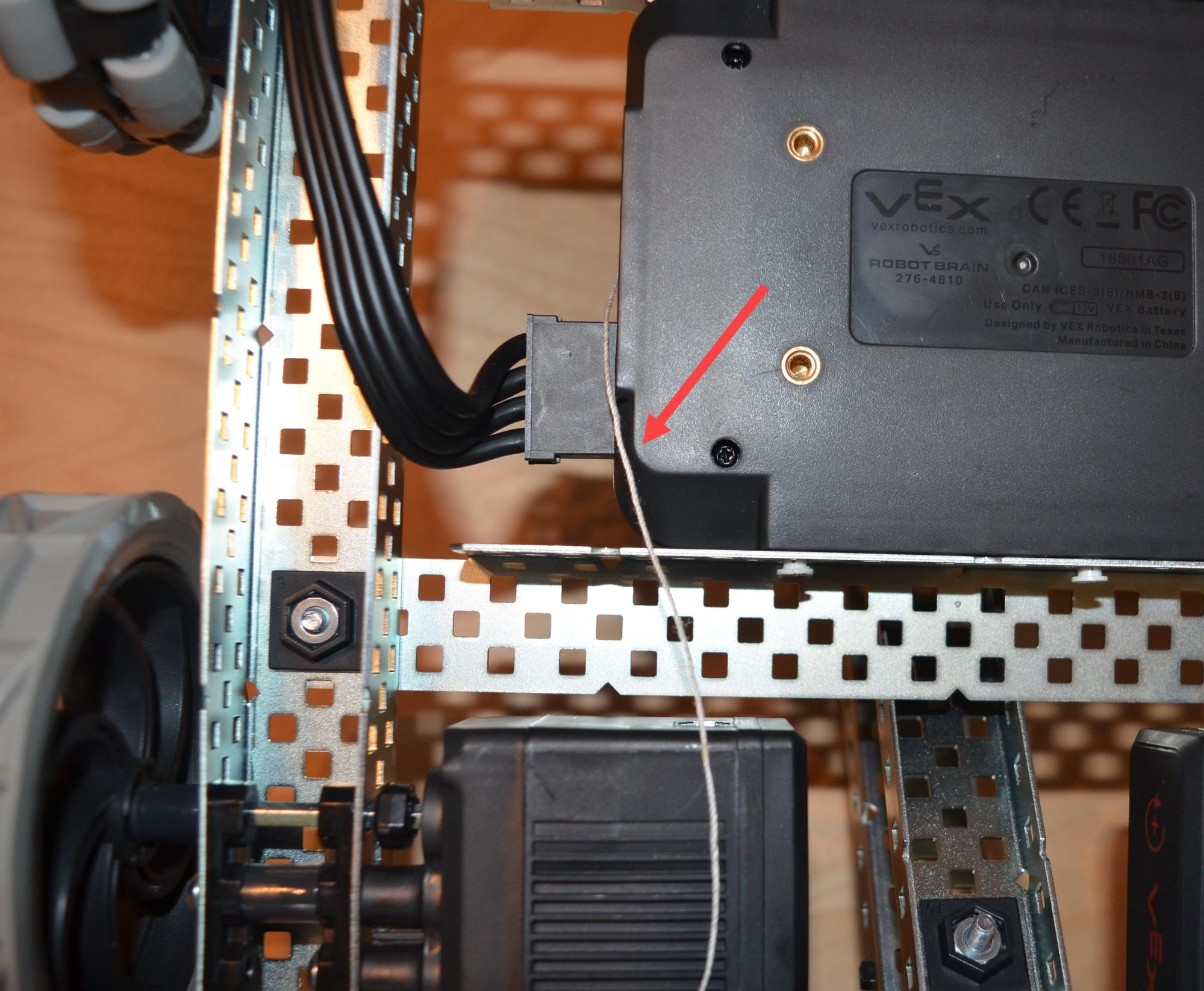

Le câble peut être rigide et difficile à disposer. Si tel est le cas, une option consiste à utiliser un morceau de ficelle pour mesurer la distance entre les deux ports intelligents.
Une fois la longueur du câble mesurée, laissez un peu d'espace supplémentaire à chaque extrémité pour les connecteurs. Ensuite, à l'aide du marqueur ou autre ustensile d'écriture, marquez l'emplacement sur le câble où il doit être coupé.
Une autre option consiste à couper un morceau de ficelle à la longueur requise pour le câble. Ensuite, placez la ficelle à côté du câble pour mesurer la distance en laissant un peu plus à chaque extrémité pour les connecteurs avant de marquer l'emplacement de coupe.

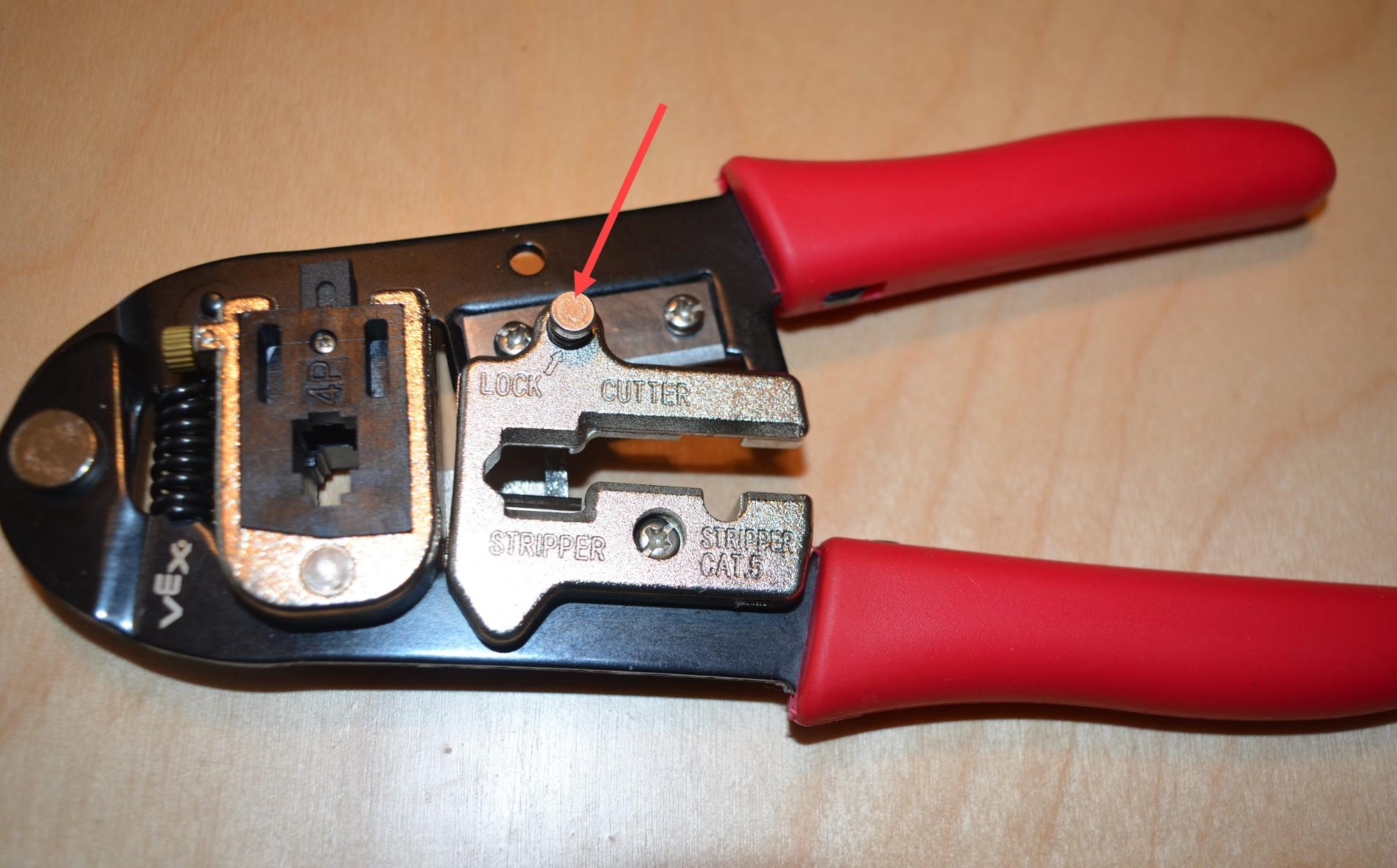

Si votre outil de sertissage est verrouillé, serrez les poignées ensemble ou tirez sur la goupille de verrouillage.

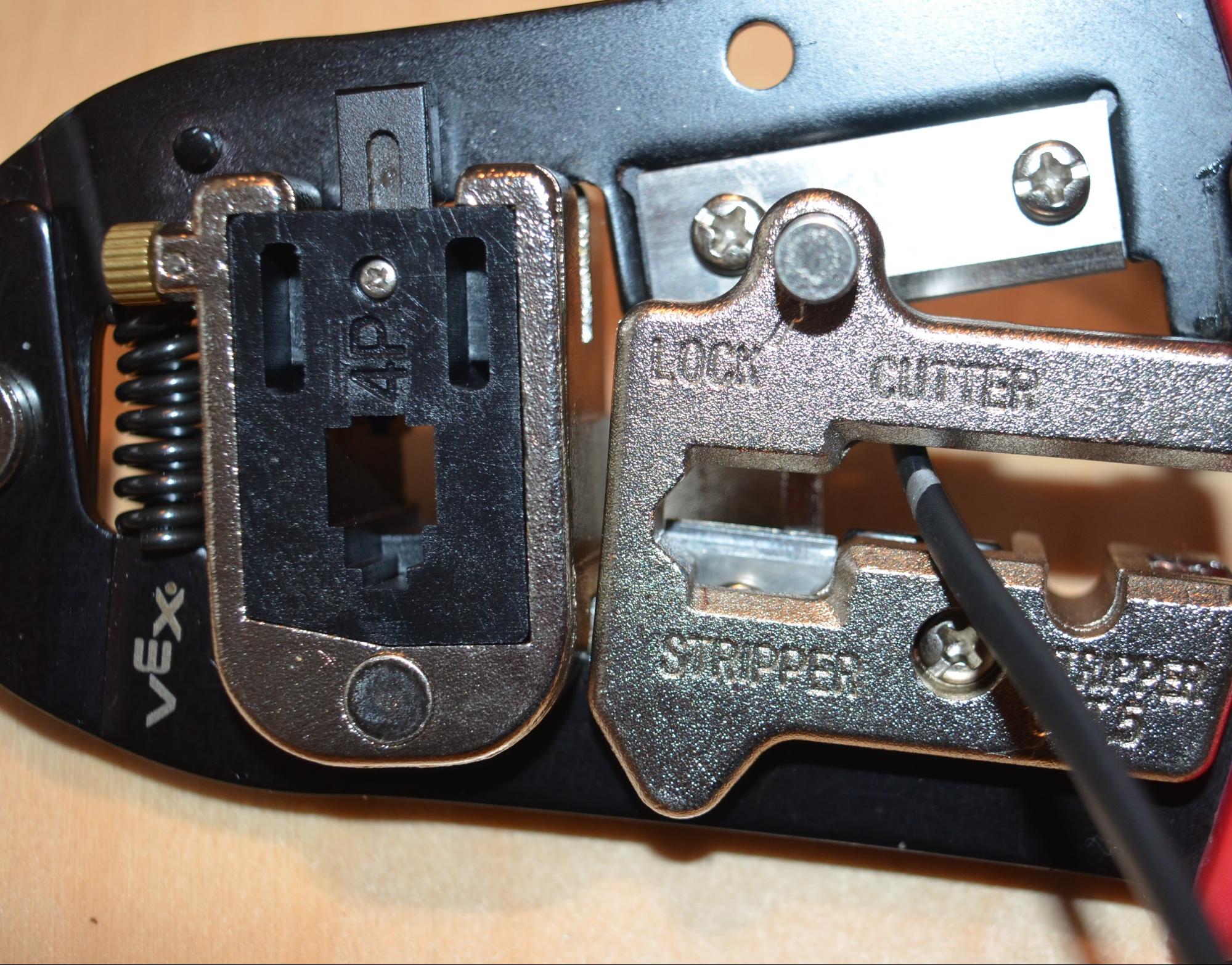

Insérez le câble à la longueur souhaitée dans la section coupante de l'outil et alignez le câble de manière à ce que la coupe soit carrée. Pressez les poignées ensemble jusqu'à ce que le câble soit complètement coupé.
Dénuder les extrémités du boîtier noir du câble intelligent V5

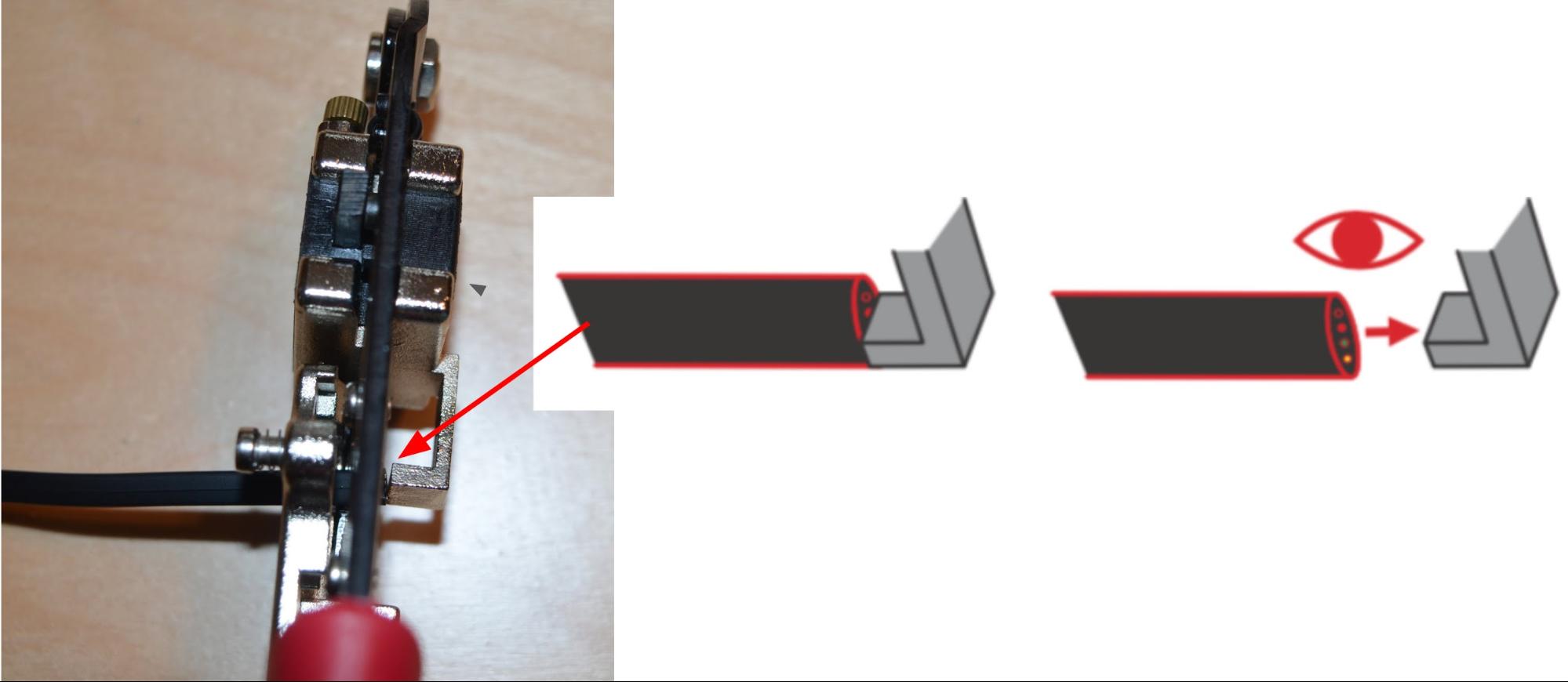

Insérez une extrémité du câble dans la partie dénudeuse de l'outil. Assurez-vous d'insérer le câble du bon côté de l'outil de sertissage.

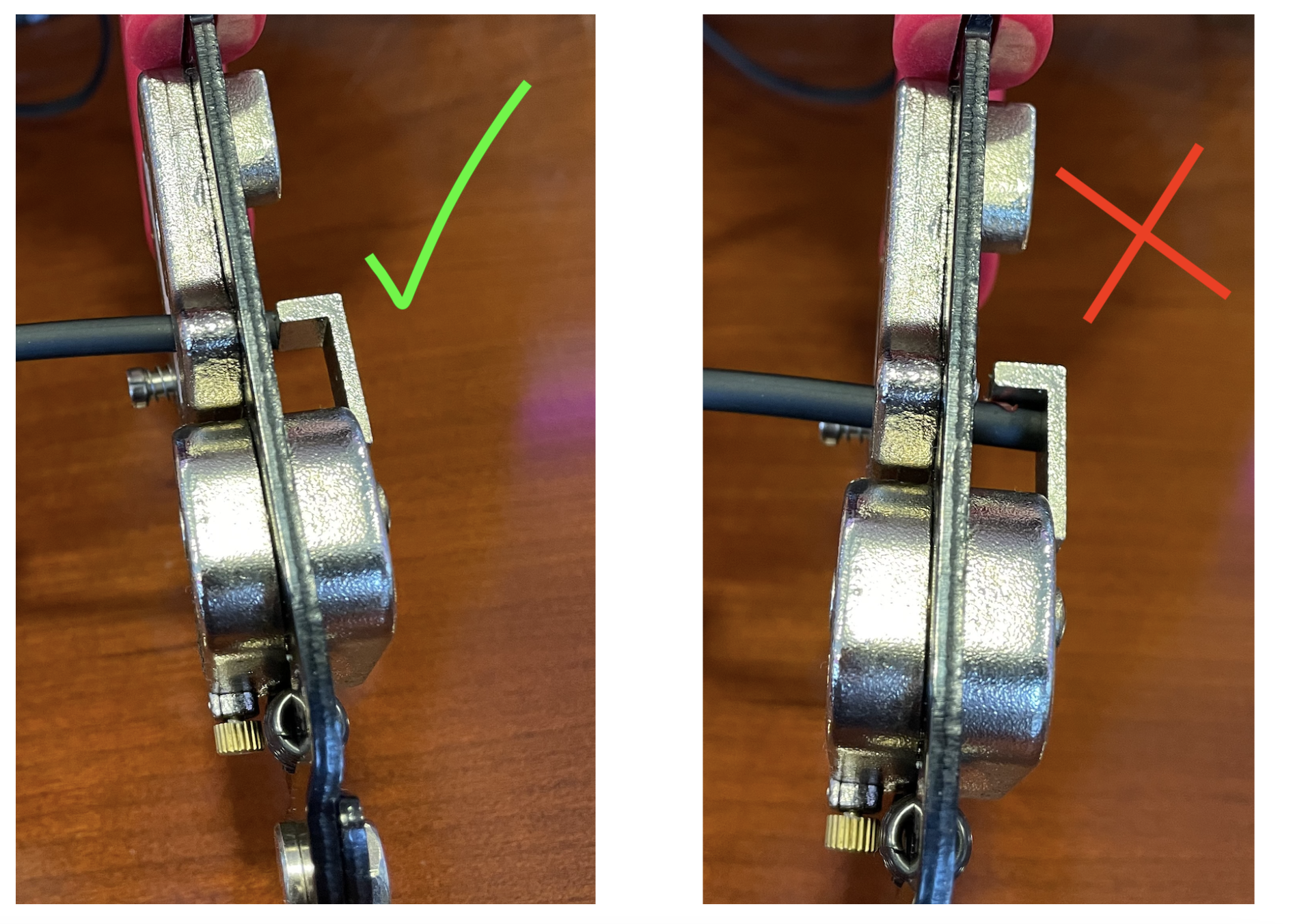

Alignez le câble de manière à ce qu'il affleure l'extrémité de la jauge de profondeur à l'arrière de l'outil.
Ne pas repousser complètement le câble. Assurez-vous de vous arrêter au bouchon, sinon vous enlèverez trop de boîtier.
Une fois le câble inséré et contre la butée, serrez les poignées de l'outil ensemble.
Il peut être utile de remuer le câble pendant que les poignées sont enfoncées. Cela aidera à desserrer le boîtier noir.

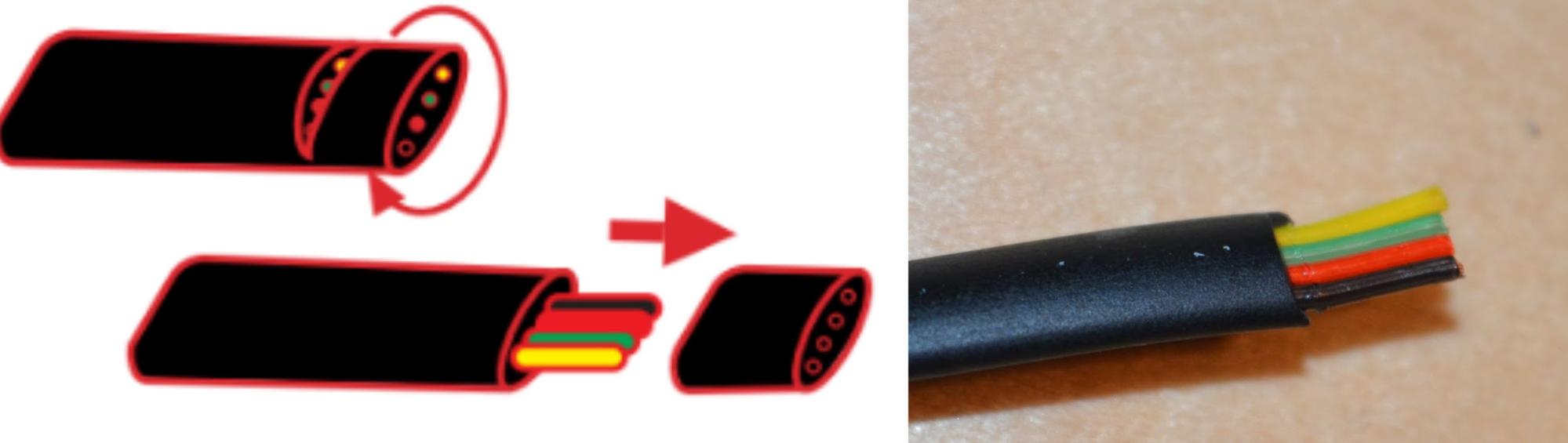

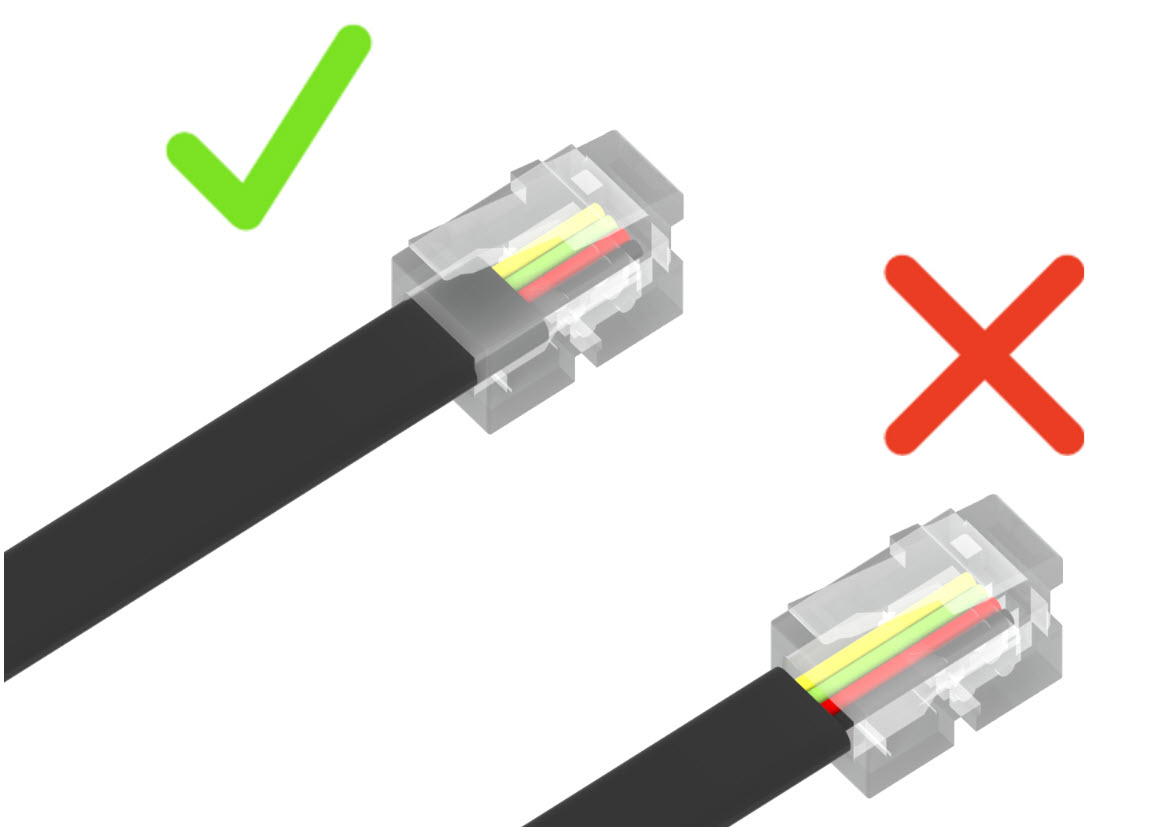

Travaillez doucement le boîtier extérieur noir d'avant en arrière jusqu'à ce qu'il se détache et puisse être retiré.
Faites attention à ne pas tirer davantage sur les fils intérieurs lorsque vous retirez le boîtier noir.
Répétez les deux étapes précédentes pour l'autre côté du câble.
Une fois les deux côtés du câble coupés, assurez-vous que tous les fils colorés sont alignés.
Bon alignement des connecteurs

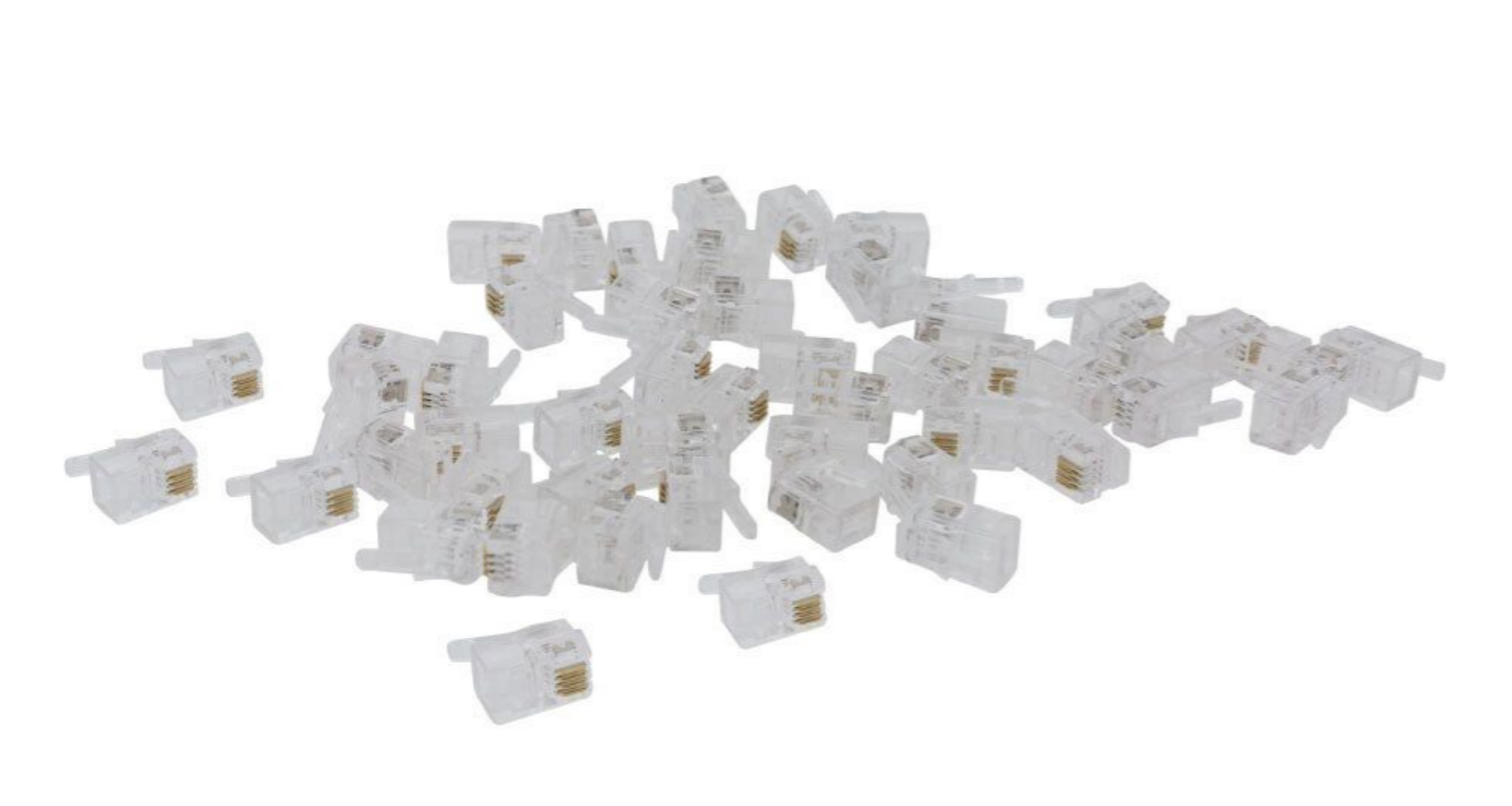

Insérez complètement une extrémité du câble dans le connecteur du câble. Assurez-vous que les quatre fils (jaune, vert, rouge et noir) s'étendent jusqu'à l'extrémité du connecteur.
Retournez le câble à 180 degrés et insérez complètement les quatre fils de l'autre côté du câble dans un autre connecteur de câble.

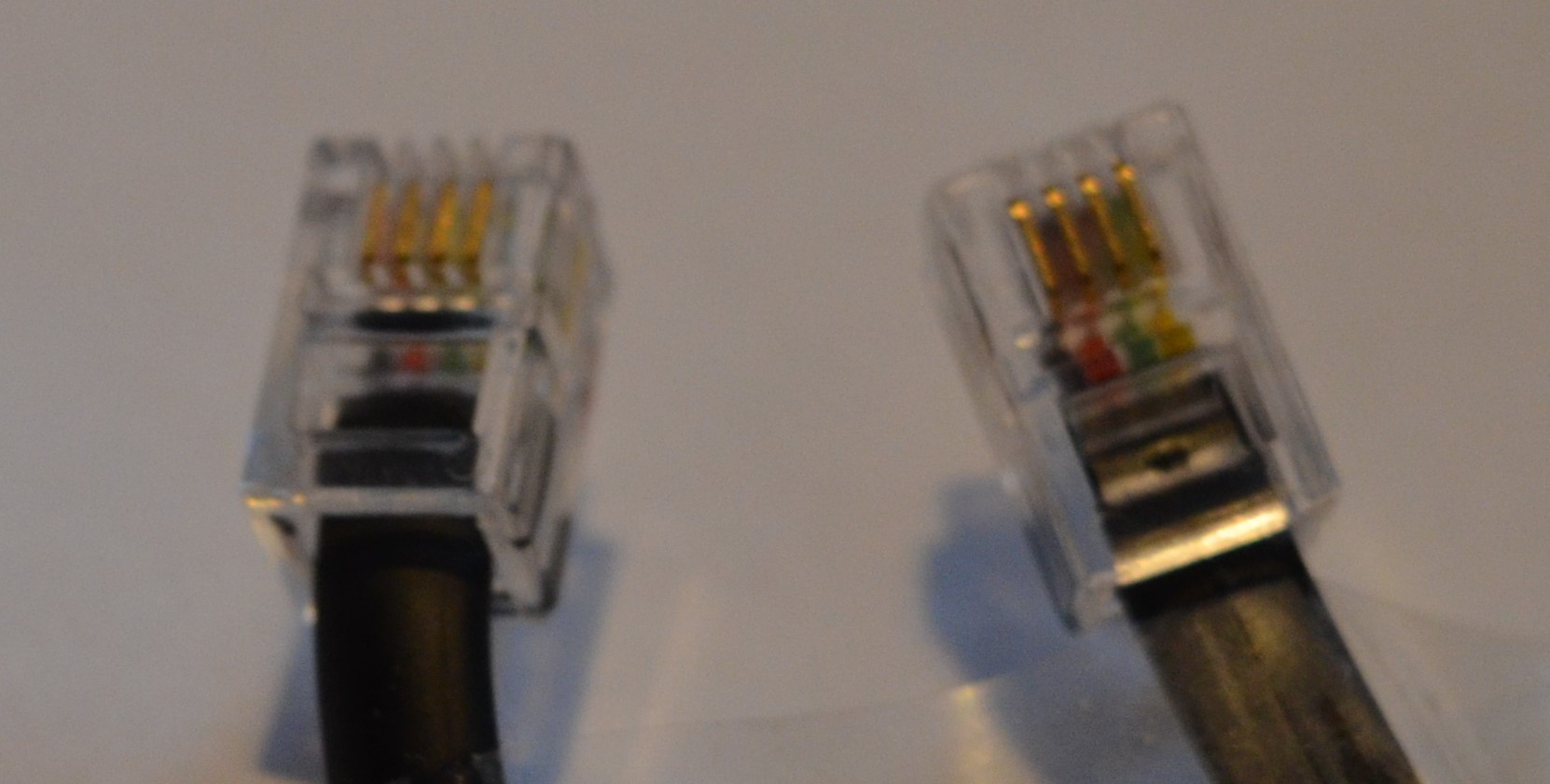

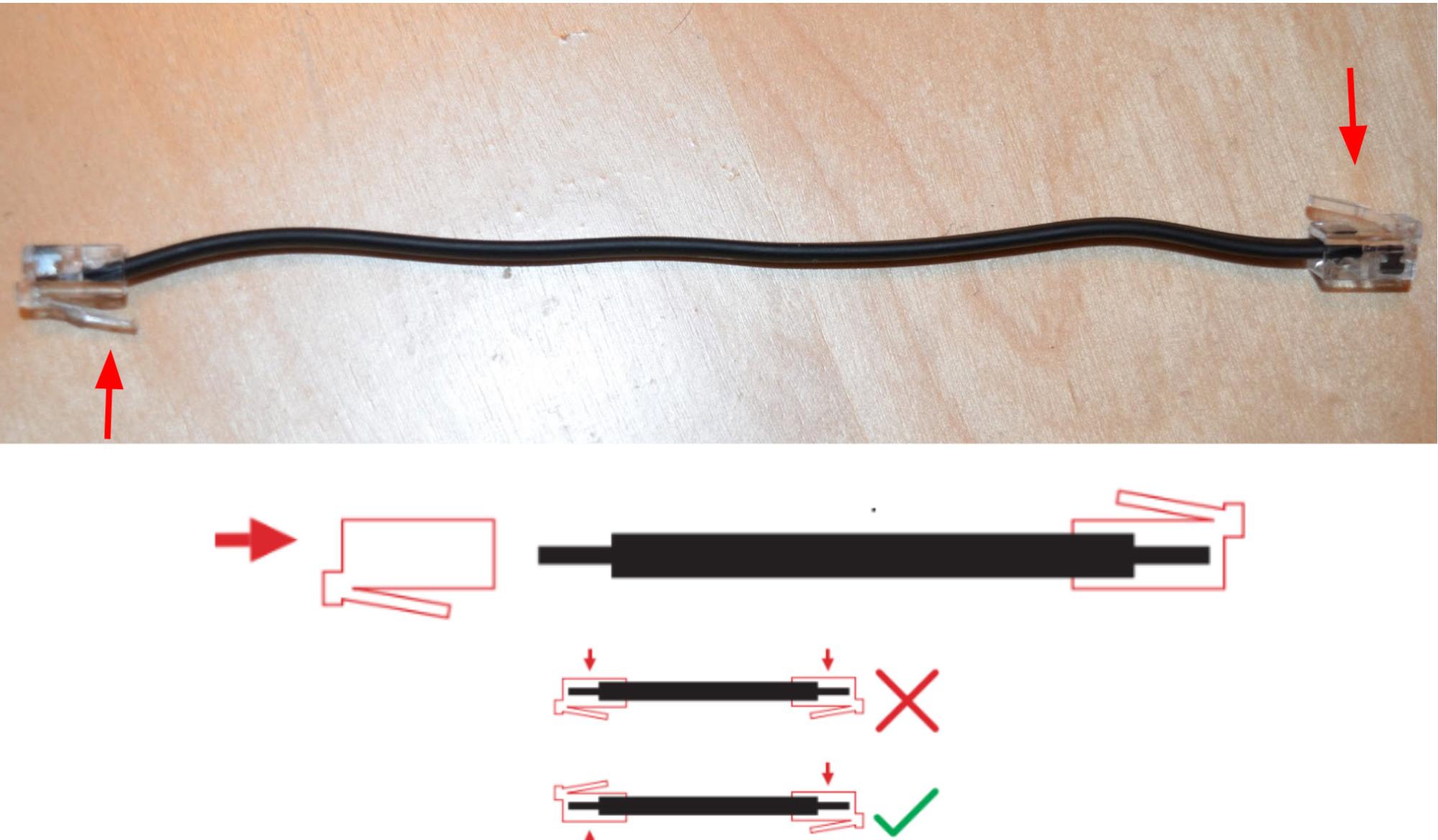

Assurez-vous que les languettes de verrouillage sont alignées de manière à ce qu'elles se trouvent sur côtés du câble.
En alignant les languettes de verrouillage de manière à ce qu'elles se trouvent sur les côtés opposés du câble, cela garantira que l'ordre des couleurs des fils sera le même de gauche à droite aux deux extrémités.

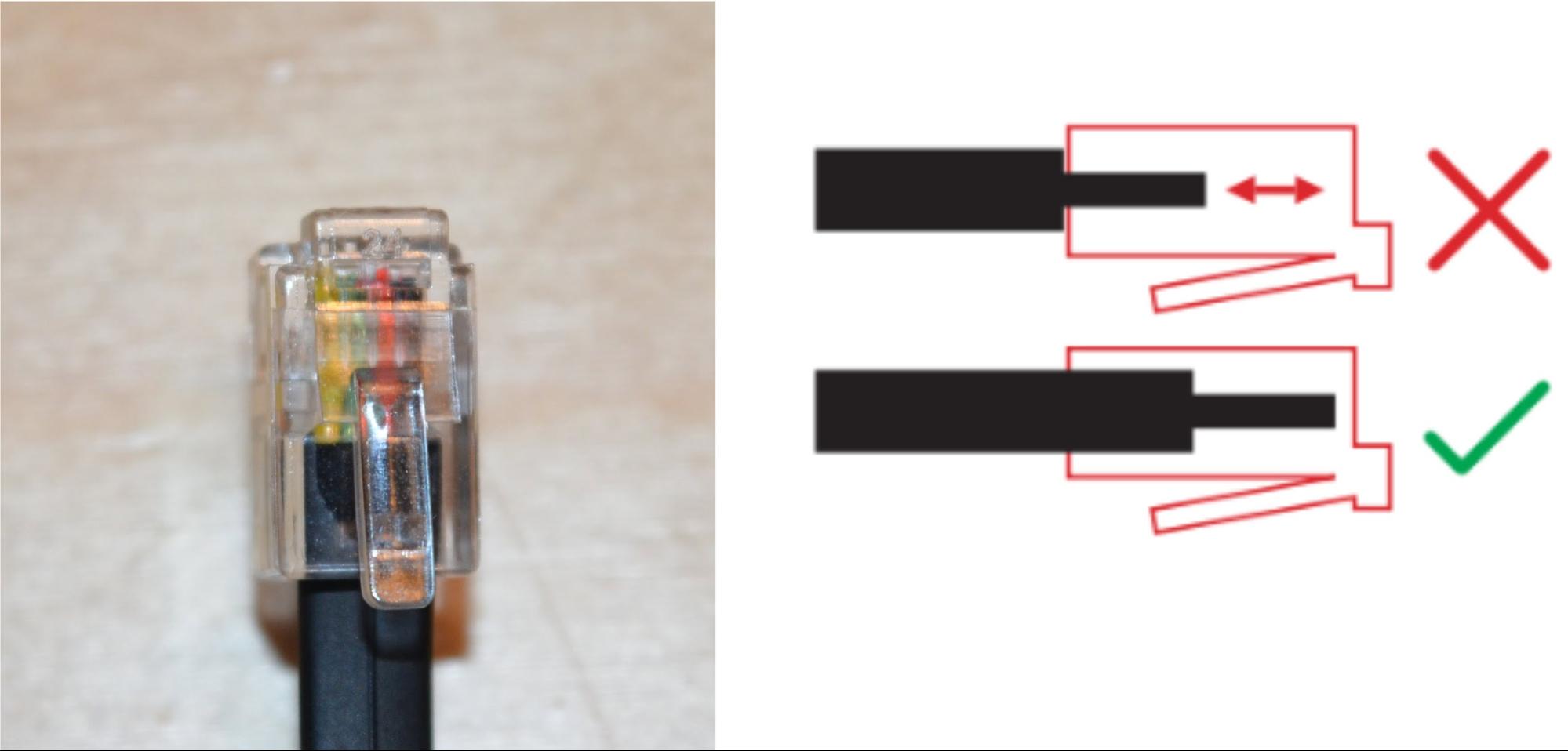

Assurez-vous que le boîtier noir est inséré dans le connecteur transparent. Les fils colorés ne doivent pas être exposés.
Sertissage et vérification de la connexion

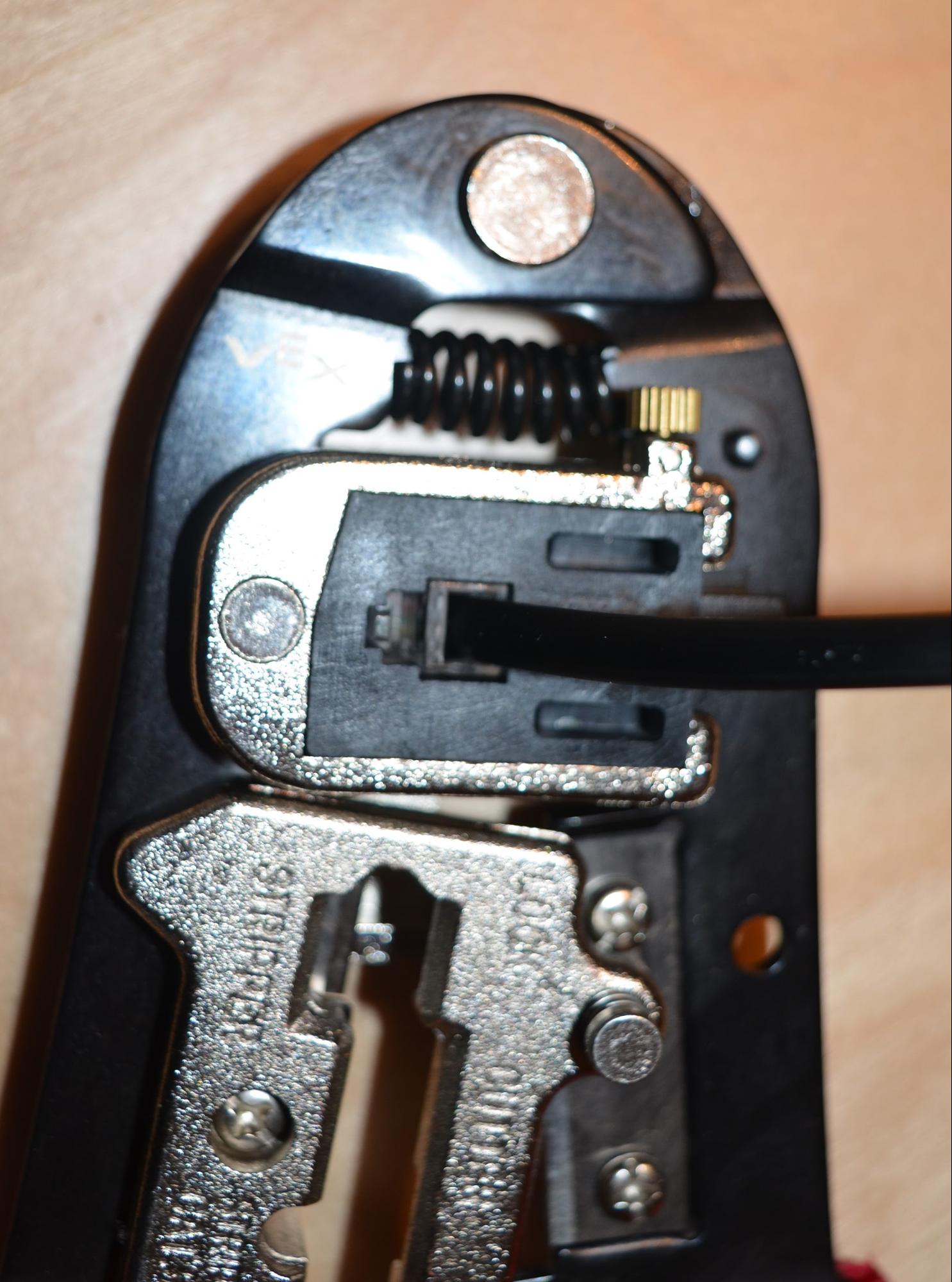

Placez le connecteur du câble dans la section de sertissage de l'outil. Pressez très fermement les poignées jusqu'à ce qu'elles ne bougent plus.
Vous devriez pouvoir sentir les broches métalliques du connecteur s'enfoncer dans le fil. Répétez maintenant avec le connecteur à l’autre extrémité du câble.

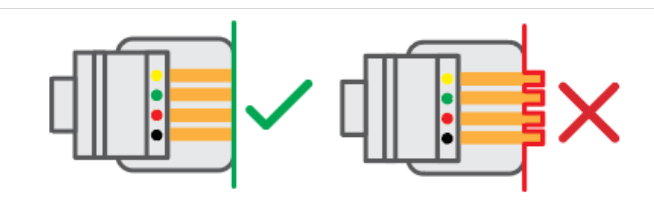

Après avoir serti les connecteurs, il est important d'inspecter le connecteur pour s'assurer que les broches ont été serties à ras.
C'est très important. Si les broches sont et non affleurantes, votre nouveau câble intelligent endommagera tout port intelligent auquel il est branché.
Une fois que vous avez fini de sertir et d'inspecter votre câble, vérifiez une bonne connexion.
Branchez un côté de votre nouveau câble intelligent V5 de longueur personnalisée dans le port intelligent d'un robot Brain V5 et l'autre côté dans un moteur intelligent V5.

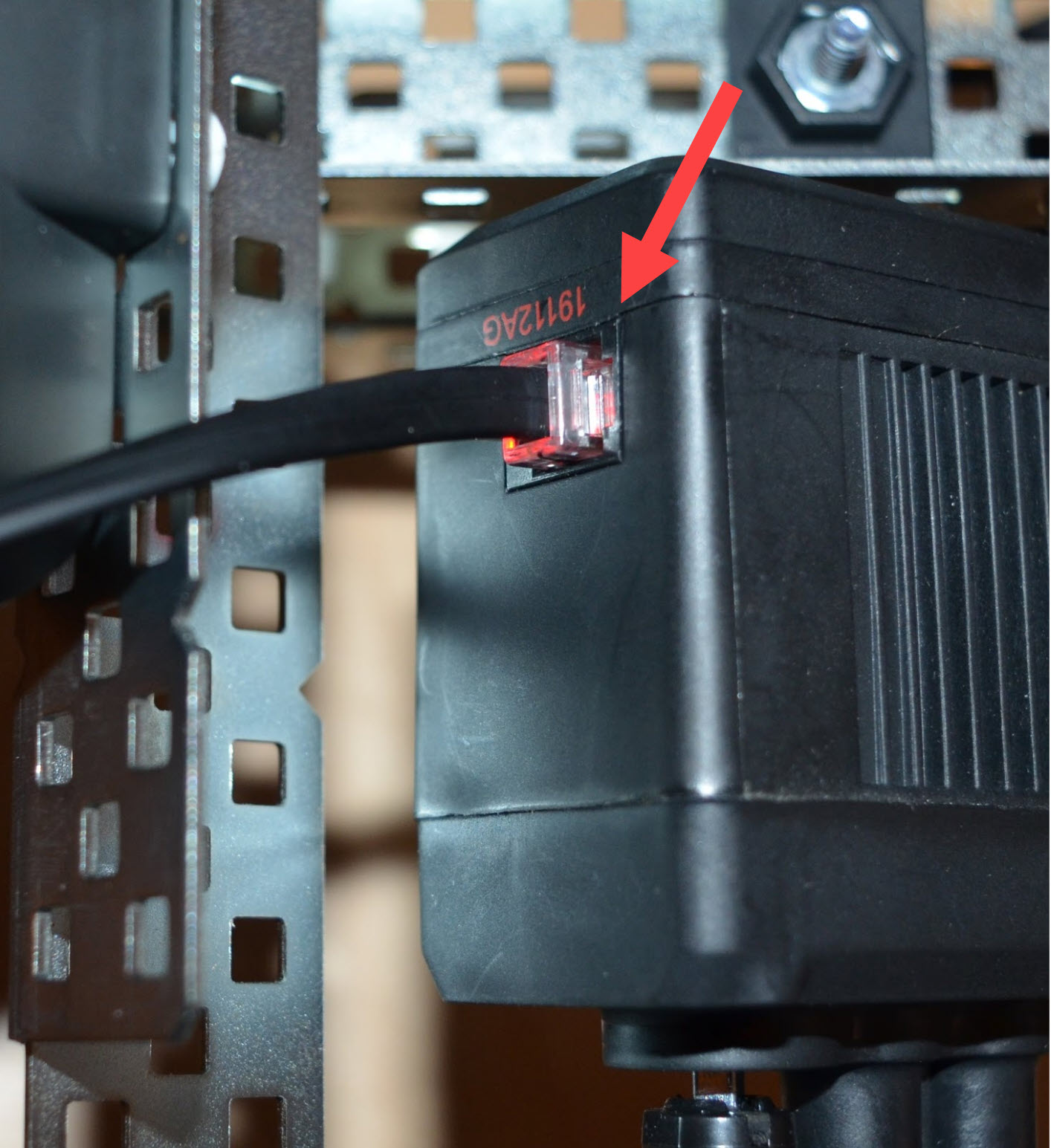

Allumez votre V5 Robot Brain, si le port intelligent du moteur intelligent V5 s'allume en rouge, la connexion est bonne.
Une fois que vous êtes certain que la connexion du nouveau câble est bonne, le câble peut être utilisé avec n'importe quel moteur intelligent V5 ou autre appareil V5.
Pour plus d'informations sur la gestion appropriée des câbles, consultez cet article de la Bibliothèque VEX.
