Comprendre les broches, les connecteurs et les entretoises VEX IQ

Les connecteurs et entretoises en plastique VEX sont les fixations du système de construction en plastique VEX. Les connecteurs et les entretoises inclus dans les kits (1re génération) et (2e génération) fonctionnent de la même manière, mais peuvent être de couleurs différentes. Le kit (2e génération) fournit des types supplémentaires de connecteurs et d'entretoises.

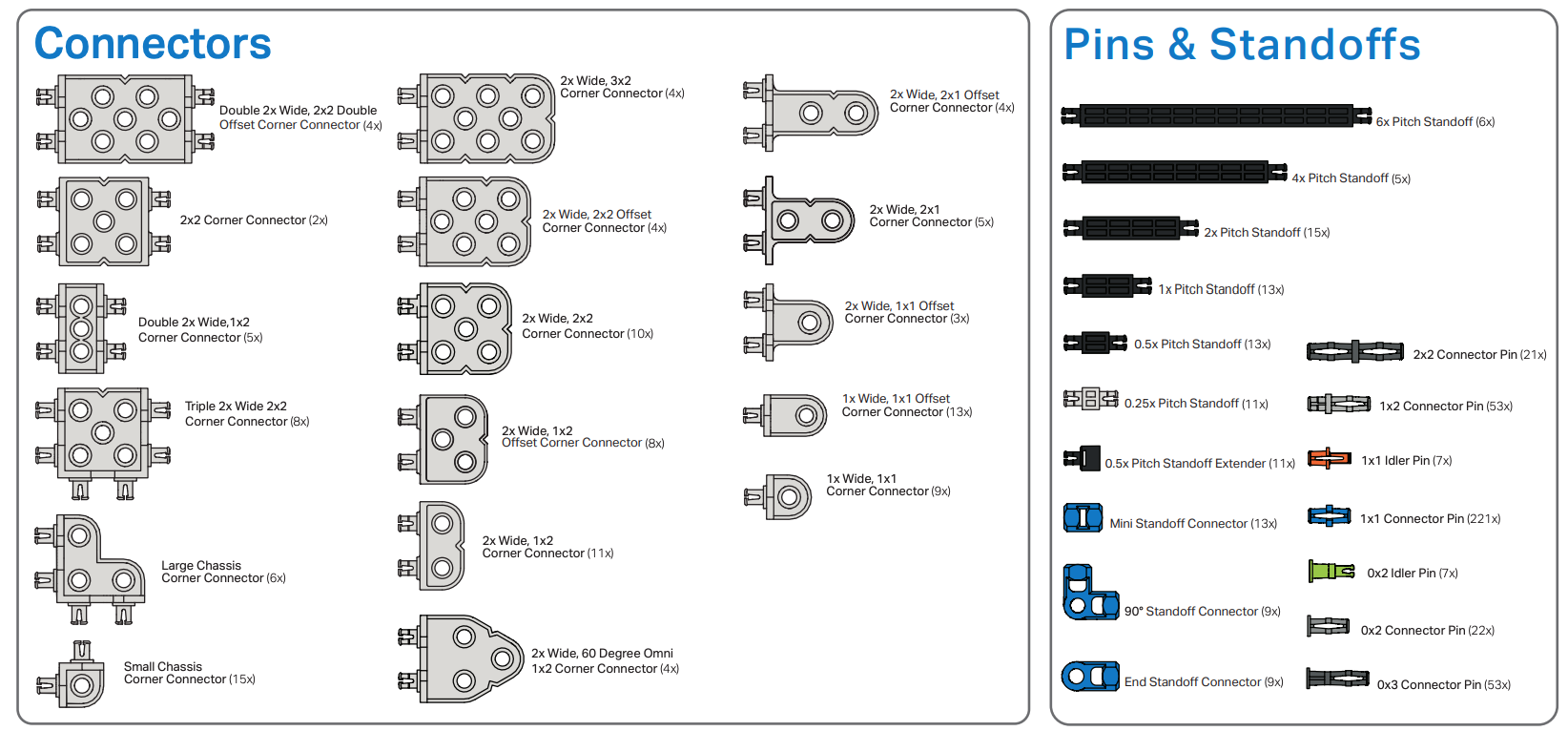

Cette image illustre les connecteurs et les entretoises IQ (2e génération).

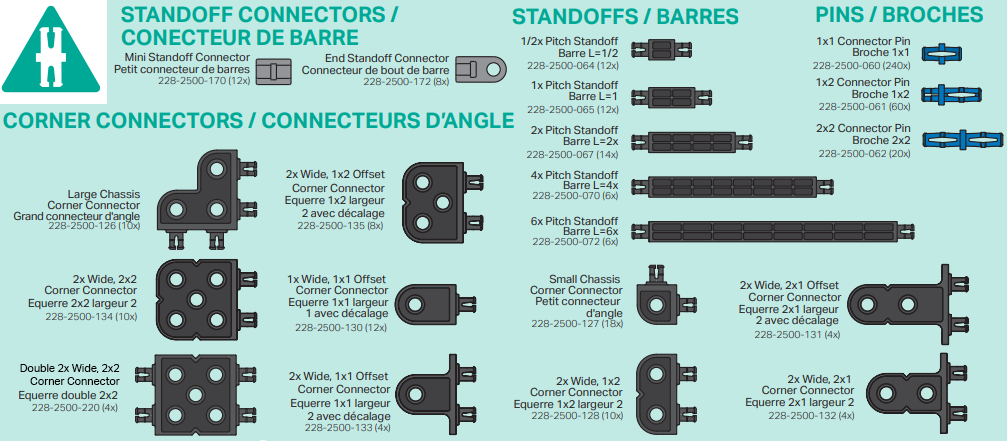

Cette image illustre les connecteurs et les entretoises IQ (1ère génération).

Les fonctions des connecteurs/entretoises en plastique VEX vont des utilisations générales à des utilisations très spécifiques selon le type de connecteur.

Épingles

Les broches sont utilisées pour connecter de nombreux composants du robot, de l'électronique à la structure du robot.  Quelques exemples de types de broches sont présentés ci-dessous :

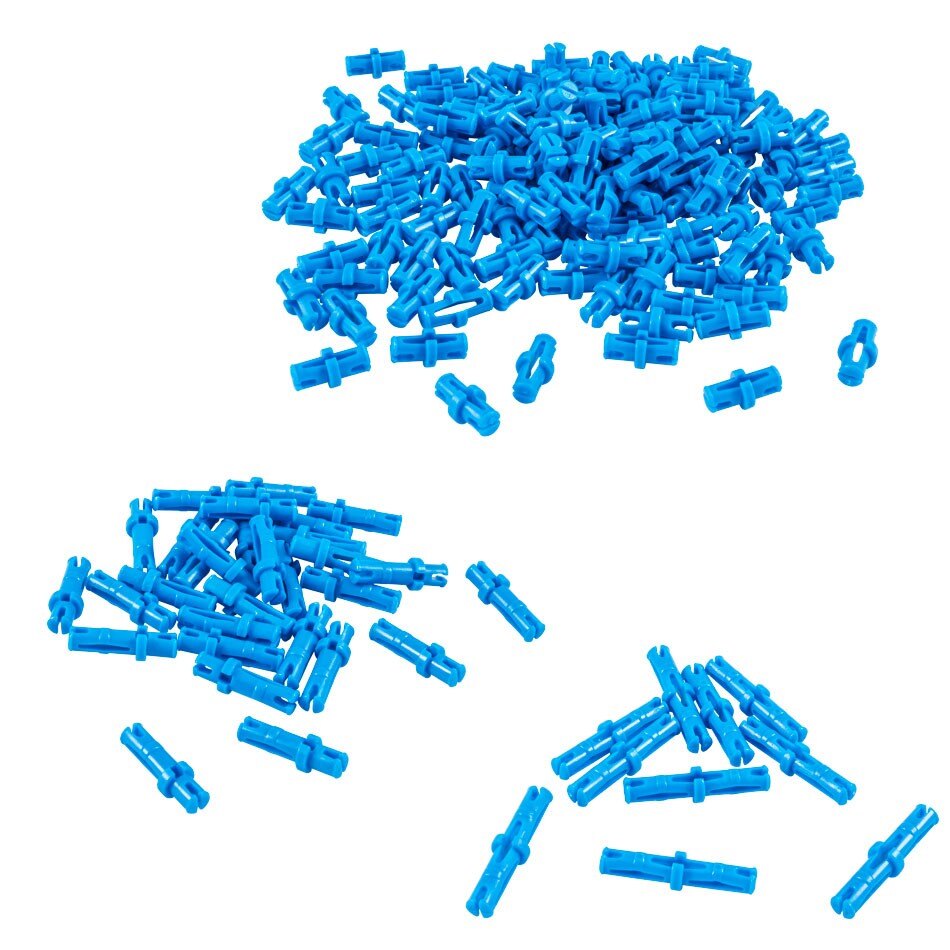

• Les broches du connecteur sont conçues pour être insérées dans les trous des composants pour la fixation. Il existe des broches de connecteur 1x1 conçues pour connecter un seul composant à un autre, par exemple pour connecter le cerveau du robot à une poutre. (Un exemple de ceci peut être vu dans les instructions de construction de VEX IQ Clawbot.) Il existe des broches de connecteur 1x2 qui connectent un seul composant à deux composants supplémentaires, par exemple en connectant un connecteur d'angle à une poutre 2X, puis en fixant une poutre 1X supplémentaire. Enfin, il existe des broches de connecteur 2x2 qui peuvent attacher deux couches de composants à deux couches supplémentaires de composants. Consultez les constructions 3D suivantes pour des exemples d'utilisation des broches de connecteur 1x1, 1x2 et 2x2.

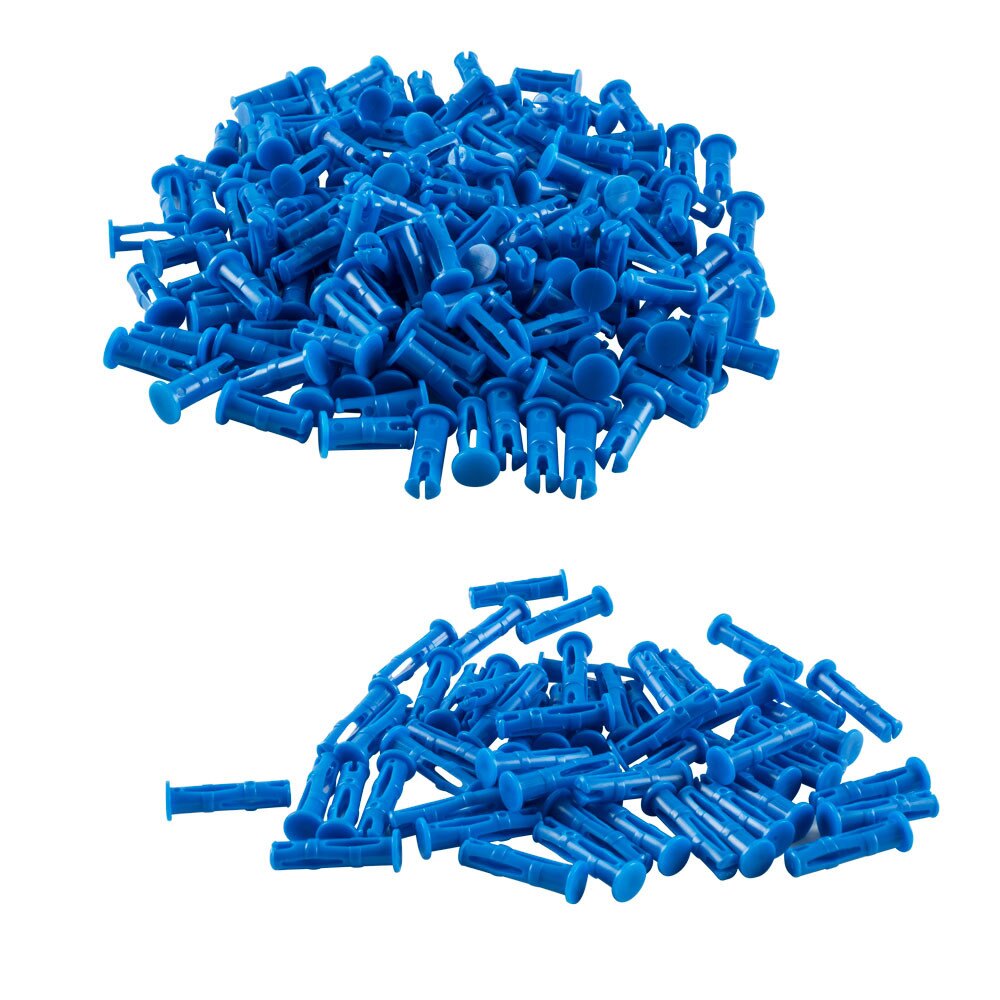

• Les broches de connecteur coiffées fournissent un autre type de connexion dans les conceptions où il peut y avoir un risque qu'une broche de connecteur standard soit retirée car le capuchon ne peut pas être tiré à travers un trou. Les broches de connecteur coiffées peuvent également être utilisées pour renforcer un assemblage après son assemblage, car les broches peuvent être insérées depuis la surface extérieure. Ces broches sont conçues pour être poussées à travers le trou d’un composant et dans le trou du suivant. Il existe des broches 0x2 pour connecter deux composants ensemble et des broches 0x3 pour connecter trois couches de composants.

Impasses

Les entretoises sont utilisées pour séparer deux pièces l'une de l'autre tout en créant une connexion rigide. Un exemple de ceci serait de séparer deux poutres 2X afin qu'une série d'engrenages d'entraînement puisse être placée entre elles. Des entretoises peuvent également être assemblées pour manipuler des pièces de jeu, par exemple en faisant une fourchette au bout d'un bras.  Les entretoises disponibles incluent des longueurs de 0,5x, 1x, 2x, 4x et 6x. Les entretoises incluent également des connecteurs d'entretoise tels que des connecteurs d'extrémité d'entretoise qui peuvent créer un point de pivotement à l'extrémité de l'entretoise, ainsi que des connecteurs d'entretoise mini et standard qui permettent de connecter les entretoises les unes aux autres. Consultez les modélisations 3D suivantes pour voir des exemples d'utilisation de Standoff.

Connecteurs d'angle

Les connecteurs d'angle sont disponibles dans une variété d'orientations, permettant un nombre presque infini d'options pour créer des conceptions tridimensionnelles reliant des poutres, des plaques et d'autres composants. Consultez les constructions 3D suivantes pour voir quelques exemples d'utilisation des connecteurs d'angle disponibles :
