Affichage du tableau de bord du moteur V5 – Bibliothèque VEX

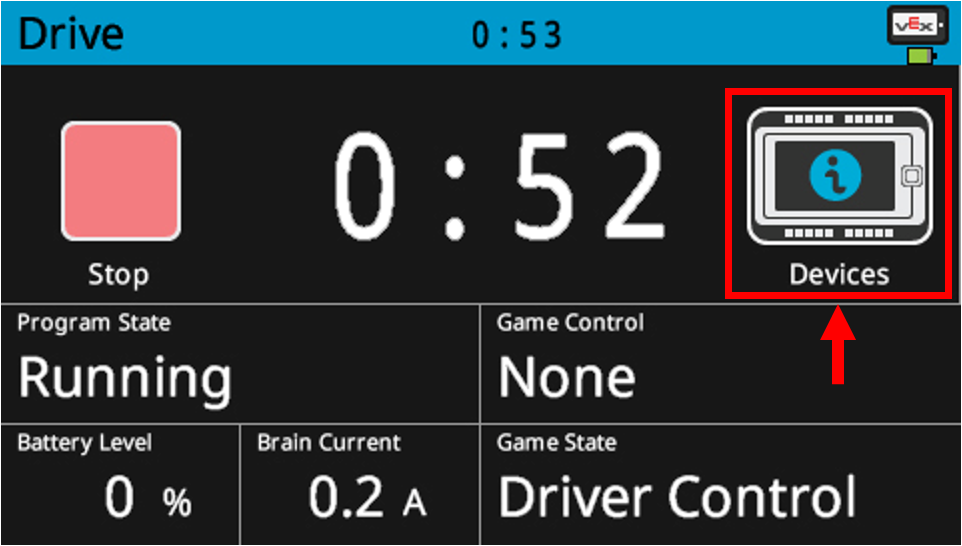

L'écran du cerveau s'affiche pendant l'exécution d'un programme. L'option « Appareils » est présente dans le menu et est mise en surbrillance.

Cliquez sur Appareils pendant qu'un programme est en cours d'exécution

L'écran du cerveau est affiché dans le menu Informations sur l'appareil, qui contient la liste de tous les ports intelligents du cerveau et des appareils connectés. L'icône Smart Motor du menu Informations sur l'appareil est mise en surbrillance pour indiquer qu'elle peut être sélectionnée pour ouvrir son menu d'informations.

Choisissez le moteur intelligent V5 pour voir son tableau de bord moteur

L'écran cérébral s'affiche dans le menu Smart Motor Info qui répertorie les données de l'appareil. Ce menu affiche les données relatives au rapport de transmission, aux tours, aux degrés, à la vitesse, à la puissance et au couple du moteur.

Examinez les données fournies

Remarque : Assurez-vous que le rapport de démultiplication affiché dans le cadre Engrenages de la fenêtre du moteur correspond à la cartouche de moteur intelligent V5 avec laquelle le moteur est associé. L'affichage du rapport de démultiplication peut être modifié en touchant le cadre Gears sur l'écran tactile.
