Le contrôleur peut être chargé avec un câble USB (la méthode recommandée) ou avec un câble d'attache. Cet article couvrira chacune de ces méthodes de chargement.
Charger la batterie d'un contrôleur avec un câble USB

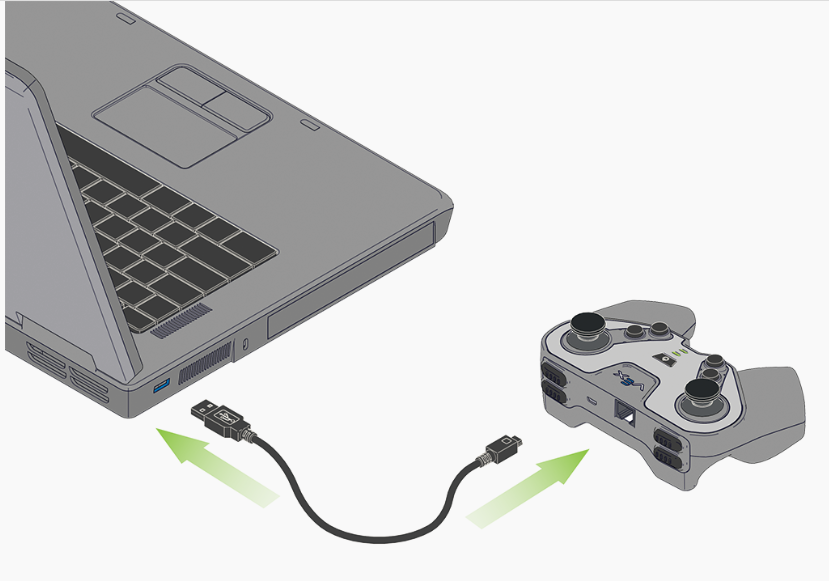

Connectez le contrôleur à un ordinateur ou à une autre source d'alimentation USB.
- Connectez le microUSB au port de charge du contrôleur et l'USB à l'ordinateur ou à une autre source d'alimentation USB.
- Assurez-vous que le contrôleur est allumé.
REMARQUE : Le contrôleur peut également être chargé en connectant le câble USB à un adaptateur mural USB.
Charger la batterie d'un contrôleur avec un câble d'attache
- Attachez le contrôleur au cerveau du robot VEX IQ.
- Connectez une extrémité du câble d'attache au cerveau éteint avec une batterie de robot VEX IQ chargée et l'autre extrémité au contrôleur.
- Écoutez le « clic » lorsque le câble d'attache est inséré dans le contrôleur et le cerveau pour confirmer que le câble d'attache est solidement fixé.
REMARQUE : Charger le contrôleur de cette manière épuisera partiellement la charge de la batterie du robot.
- Allumez le cerveau pour commencer à charger.

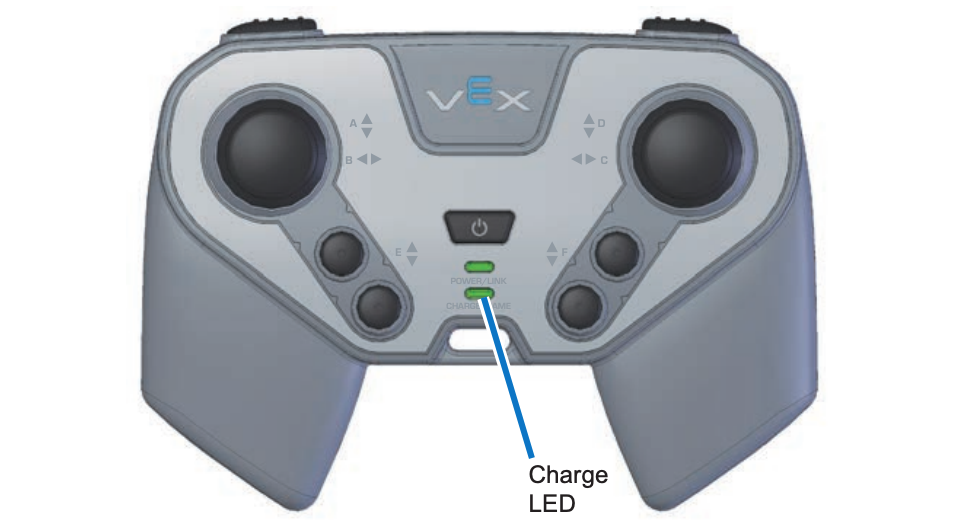

Voyants lumineux
REMARQUE : Il existe trois couleurs possibles pour le voyant Charge/Jeu : vert, rouge et gris.
| Couleur de la LED de charge/jeu | Statut | |
|---|---|---|
|
|
Vert uni | La batterie du contrôleur est complètement chargée |
|
|
Rouge uni | Chargement de la batterie du contrôleur en cours |
|
|
Rouge clignotant | Défaut de batterie du contrôleur |
|
|
Désactivé | Pas de charge |
