Menu de navigation - IQ Brain (1ère génération)

Vous utilisez VEX IQ (2e génération) ? Voir cet article.

Sur le Brain, quatre boutons principaux sont utilisés pour naviguer sur l'écran LCD :

Cerveau avec son bouton Check mis en évidence.

Le bouton Vérifier

Le bouton Vérifier est utilisé pour allumer le cerveau ainsi que pour sélectionner différents choix à l'écran.

Cerveau avec son bouton X mis en évidence.

Le bouton X

Le bouton X est utilisé pour éteindre le cerveau. Il est également utilisé comme bouton « retour » pour revenir aux écrans précédents.

  • Cliquez sur ici pour voir l’article « Comment activer/désactiver un cerveau de robot VEX IQ ».

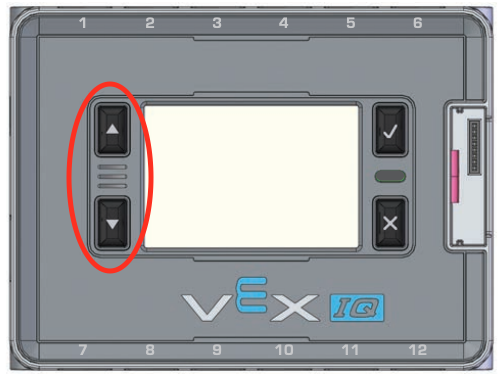

Cerveau avec ses boutons fléchés haut et bas mis en évidence.

Les flèches haut et bas

Les flèches haut et bas sont utilisées pour naviguer entre les différentes options sur l'écran LCD.

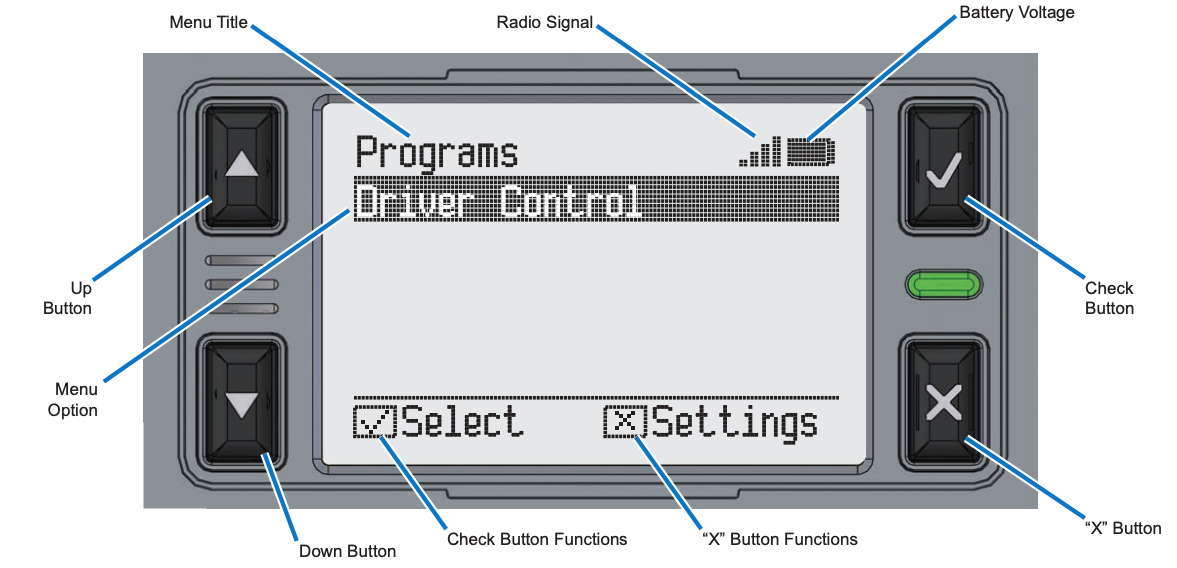

L'écran du cerveau et les boutons sont affichés avec leurs fonctionnalités étiquetées. Les boutons sont étiquetés comme le bouton Haut, le bouton Bas, le bouton Cocher et le bouton X. Ensuite, le mot Programmes est étiqueté comme titre du menu. À droite, l'icône du signal est étiquetée comme Signal radio et l'icône de la batterie comme Tension de la batterie. Ci-dessous, l'option Contrôle du pilote est étiquetée comme une option de menu. En bas de l'écran, les fonctions des boutons sont affichées, avec le bouton Cocher pour sélectionner et le bouton X pour passer au menu Paramètres.

À gauche se trouve un exemple d’écran LCD lorsqu’il est allumé. Remarquez comment le bas de l'écran montre comment sélectionner avec le bouton Vérifier ou accéder aux paramètres avec le bouton X.
