Il existe un outil de diagnostic très utile intégré à tous les appareils intelligents V5. Le port intelligent du périphérique intelligent V5 est doté d'un voyant rouge qui peut être utilisé à des fins de diagnostic pour garantir que le port intelligent du cerveau du robot V5, le câble intelligent V5 et le périphérique intelligent V5 communiquent tous correctement.

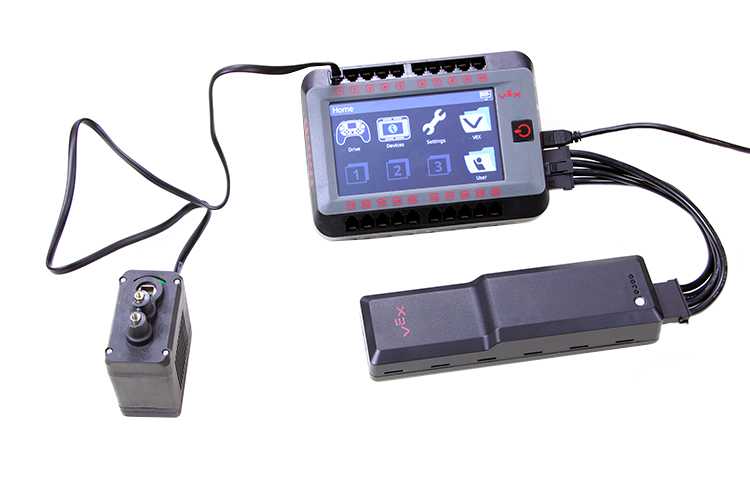

Étape 1 : Branchez l'appareil intelligent sur un port d'un robot Brain V5 sous tension.

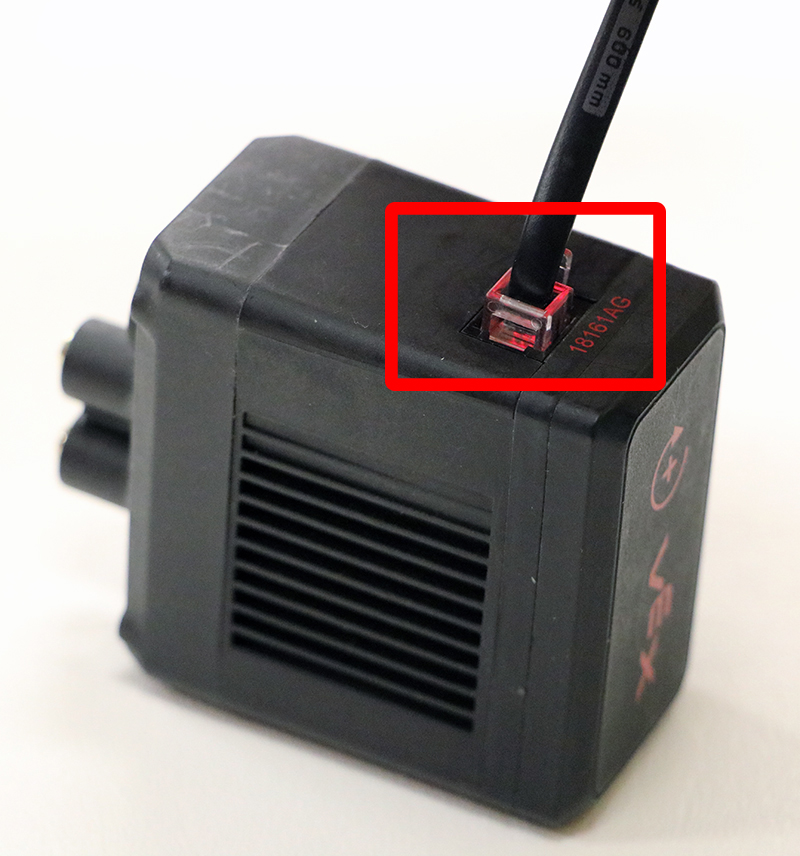

Étape 2 : Observez le voyant sur le port intelligent de l'appareil.
Test de diagnostic - Réussi
| Comportement du voyant rouge du port intelligent de l'appareil V5 | Indique |
|---|---|
| Éclairage constant | L'appareil intelligent est inactif et alimenté - Appareil et connexion en bon état |
| Clignotement rapide | L'appareil intelligent est contrôlé par le tableau de bord du menu Appareils du cerveau robotique V5. L'appareil et la connexion sont corrects. |
Test de diagnostic - Échec
| Comportement du voyant rouge du port intelligent de l'appareil V5 | Indique |
|---|---|
| Le voyant Smart Port clignote lentement en rouge, une fois par seconde. | L'appareil intelligent est alimenté, mais il n'y a aucune communication entre lui et le cerveau du robot V5. - Appareil intelligent V5 défectueux, câble intelligent défectueux ou port intelligent du cerveau robotique V5 |
| Le voyant Smart Port n'est pas allumé. | L'appareil intelligent V5 n'est pas alimenté. - Appareil V5 défectueux, câble intelligent ou port intelligent du cerveau robotique V5 |
Étapes de dépannage
- Vérifiez que les connecteurs Smart Port du Smart Device et du V5 Robot Brain sont entièrement insérés et que leurs languettes de verrouillage sont engagées.
- Assurez-vous que le micrologiciel du Robot Brain V5 est à jour.
- Essayez un autre câble intelligent (de préférence pas un câble sur mesure).
- Basculez le câble intelligent reliant l'appareil intelligent au V5 Robot Brain vers un autre port du V5 Robot Brain.
Si ces étapes ne résolvent pas le problème, envoyez un e-mail à : support@vex.com.
