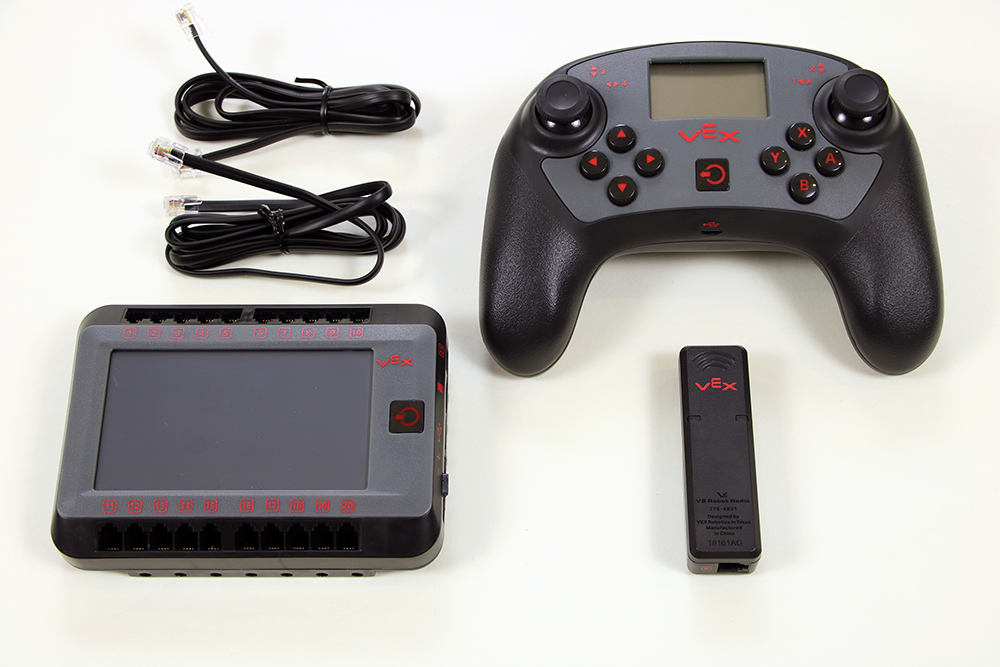

Espace de travail contenant tous les éléments nécessaires pour coupler le contrôleur au cerveau. Les pièces comprennent un cerveau de robot V5 alimenté, un contrôleur V5, une radio de robot V5 et deux câbles intelligents.

Vous aurez besoin des éléments suivants pour terminer ce processus :

V5 Robot Brain connecté à une batterie de robot V5 chargée
Contrôleur V5
Radio-robot V5
2 câbles intelligents

Le contrôleur V5 est connecté à un cerveau de robot V5 à l'aide d'un câble intelligent. Le câble intelligent peut se connecter à n'importe quel port intelligent du cerveau, mais dans cet exemple, il utilise le premier port. Les deux appareils sont allumés.

Connectez un câble intelligent à l'un des ports intelligents à l'arrière du contrôleur V5 et à n'importe quel port intelligent du cerveau du robot V5.

Allumez le cerveau.

Le contrôleur doit s'allumer automatiquement lorsque le cerveau est sous tension et qu'il est connecté via un câble intelligent.

L'écran du cerveau s'affiche dans le menu principal sans icône de manette dans le coin supérieur droit. Cela indique que le contrôleur n'est pas apparié au cerveau.

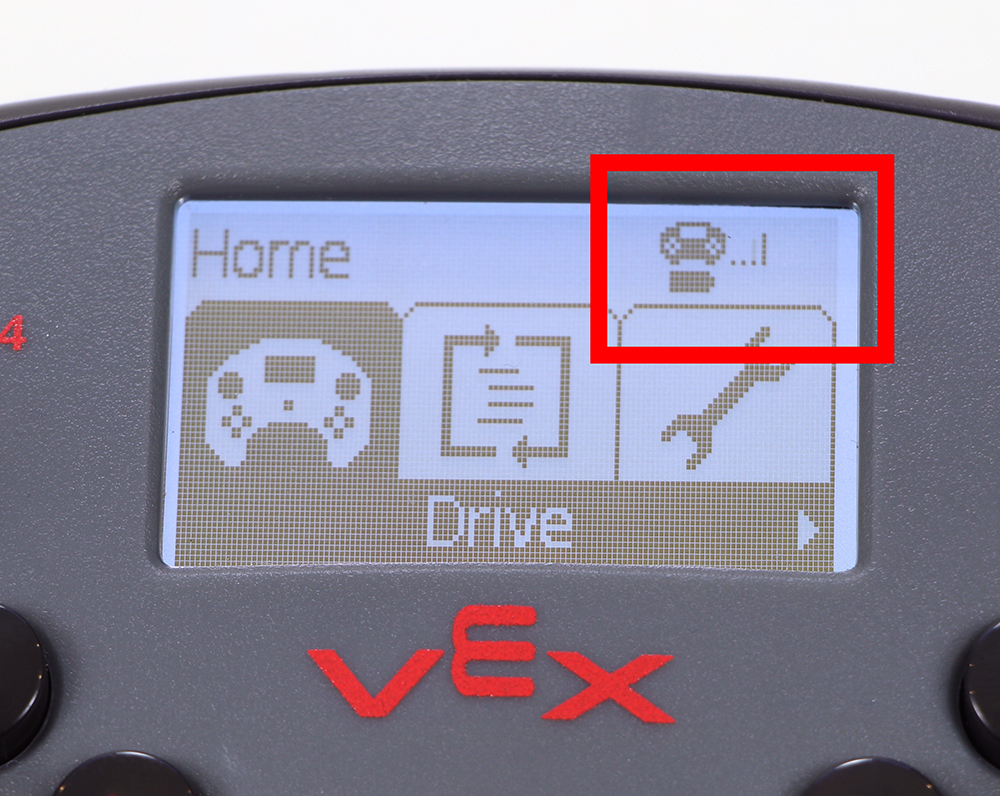

L'écran de la manette s'affiche dans le menu principal sans icône de cerveau dans le coin supérieur droit. Cela indique que le contrôleur n'est pas apparié au cerveau.

Attendez que les appareils indiquent qu'ils sont connectés.

L'image ci-dessus montre une indication typique du manque de connexion.

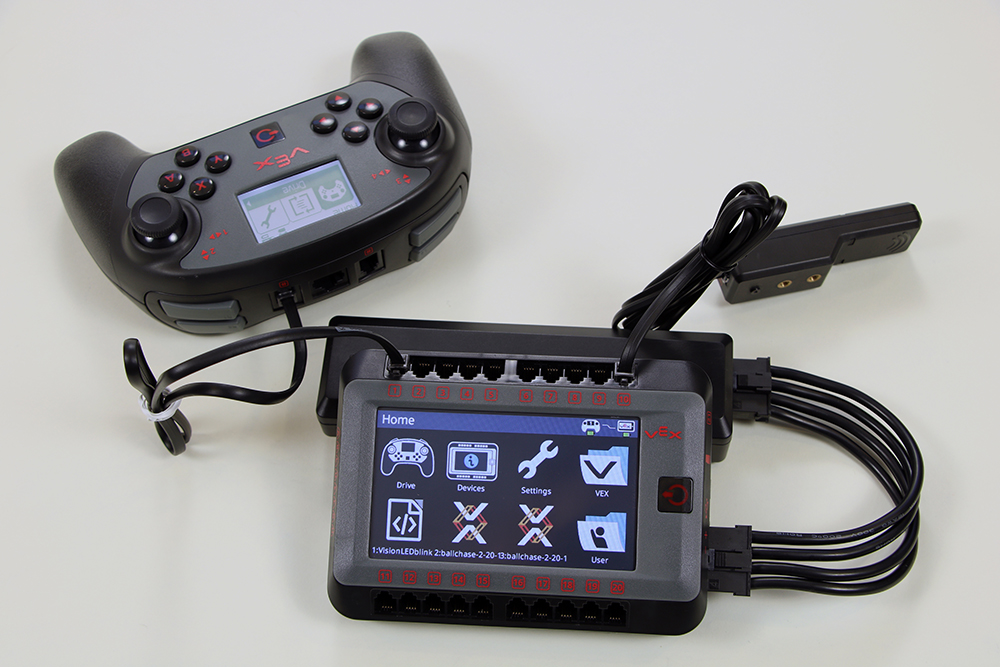

La radio du robot V5 est désormais connectée au cerveau du robot V5 à l'aide d'un câble intelligent. Le câble intelligent peut se connecter à n'importe quel port intelligent du cerveau, mais dans cet exemple, il utilise le dixième port. Le Brain est déjà connecté au contrôleur V5 via le premier port, et les deux sont sous tension.

Ensuite, connectez la radio robot V5 au cerveau robot V5.

La radio est nécessaire pour une connexion sans fil. La radio peut également être connectée à n'importe quel port intelligent.

L'écran principal apparaît dans le menu Accueil avec une icône de manette filaire dans le coin supérieur droit. Cela indique que le contrôleur est connecté au cerveau à l'aide d'un câble intelligent.

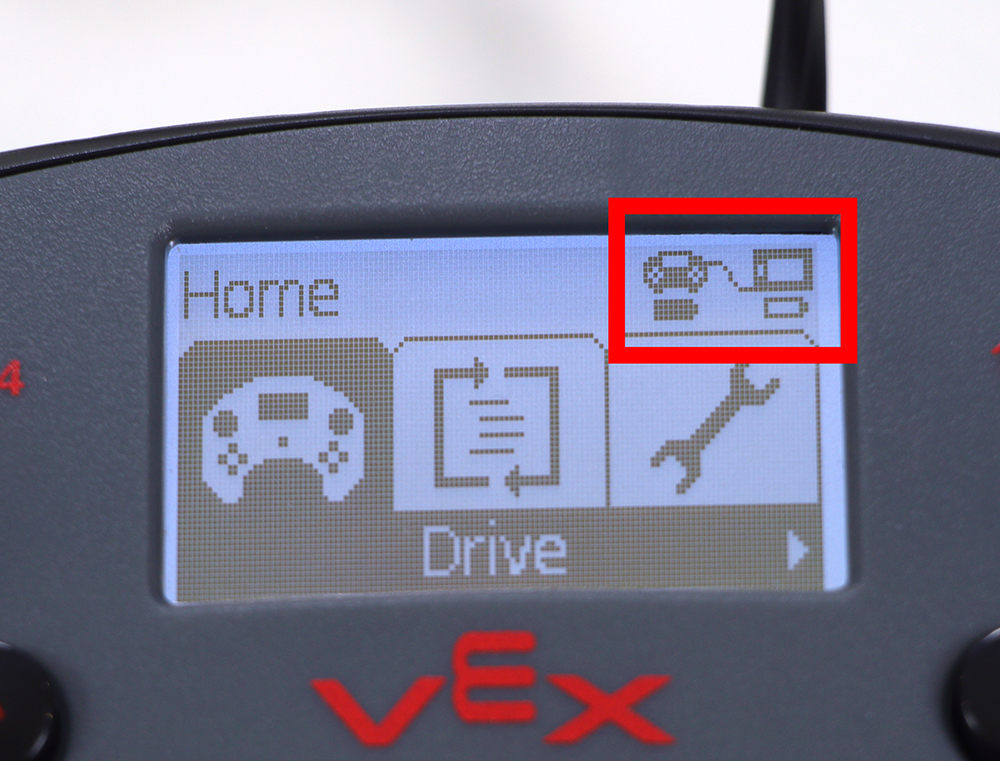

L'écran de la manette s'affiche dans le menu Accueil avec une icône de cerveau câblée dans le coin supérieur droit. Cela indique que le contrôleur est connecté au cerveau à l'aide d'un câble intelligent.

Lorsque le V5 Robot Brain et le contrôleur V5 sont connectés avec un câble intelligent V5, ils affichent des icônes d'indicateur de connexion filaire.

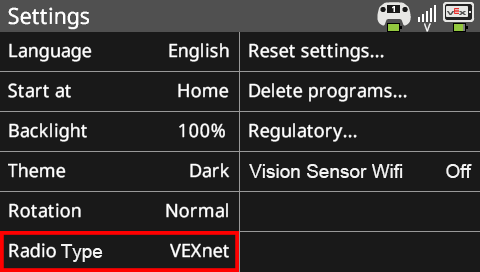

Accédez au menu Paramètres pour modifier le paramètre Radio.

Réglez la radio sur VEXnet en appuyant sur le paramètre Radio.

REMARQUE : Si le mode Radio est déjà réglé sur VEXnet, sautez l'étape 7.

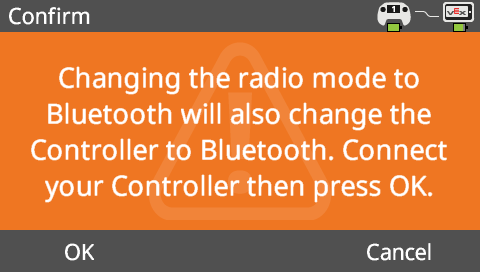

L'écran du cerveau s'affiche une fois le type de radio sélectionné. L'écran a un fond orange et affiche « Confirmer ». Le passage en mode Bluetooth pour la radio activera également le mode Bluetooth pour la manette. Connectez votre manette puis appuyez sur OK. Vous trouverez deux boutons ci-dessous : l’un porte la mention « OK » et l’autre « Annuler ».

Appuyez sur OK lorsque cet avertissement apparaît lors de la modification du paramètre Radio.

REMARQUE :Bien que l'avertissement concerne Bluetooth, il s'applique également au paramètre VEXnet.

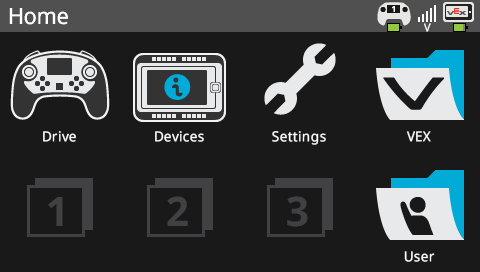

L'écran principal apparaît dans le menu Accueil avec une icône de manette sans fil dans le coin supérieur droit. Cela indique que le contrôleur est connecté au cerveau via la radio robot V5.

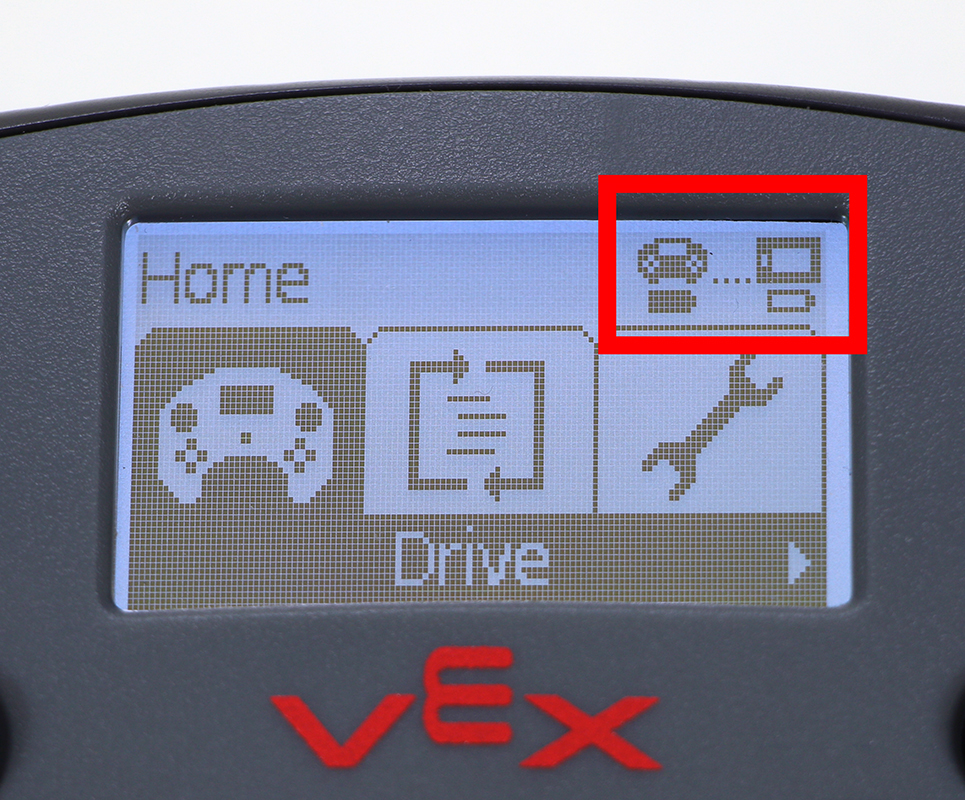

L'écran de la manette s'affiche dans le menu principal avec une icône Brain sans fil dans le coin supérieur droit. Cela indique que le contrôleur est connecté au cerveau via la radio robot V5.

Débranchez le câble intelligent reliant le contrôleur et le cerveau pour voir les symboles indiquant la connexion sans fil.

Utilisez le contrôleur pour communiquer sans fil avec le cerveau.

REMARQUE :Lorsque la connexion sans fil est établie, la radio clignote en rouge.
