Le moteur V5 Smart Motor propose trois options pour des cartouches d'engrenages internes faciles à remplacer. Il existe une cartouche à capuchon rouge avec un rapport de transmission de sortie de 36:1 (100 tr/min) pour un couple élevé & basse vitesse, qui est mieux utilisée pour soulever les bras, les griffes mobiles et autres mécanismes à couple élevé. Il existe une cartouche à capuchon vert avec un rapport de transmission de sortie de 18:1 (200 tr/min) pour un rapport de transmission standard pour les applications de transmission. Il existe une cartouche à capuchon bleu avec un rapport de transmission de sortie de 6:1 (600 tr/min) pour un faible couple & haute vitesse, qui est mieux utilisée pour les rouleaux d'admission, les volants d'inertie ou d'autres mécanismes à mouvement rapide. La cartouche d'engrenages de moteur intelligent V5 peut être commutée en suivant les étapes suivantes.

Retirez le capuchon recouvrant la cartouche d'engrenage du moteur intelligent V5

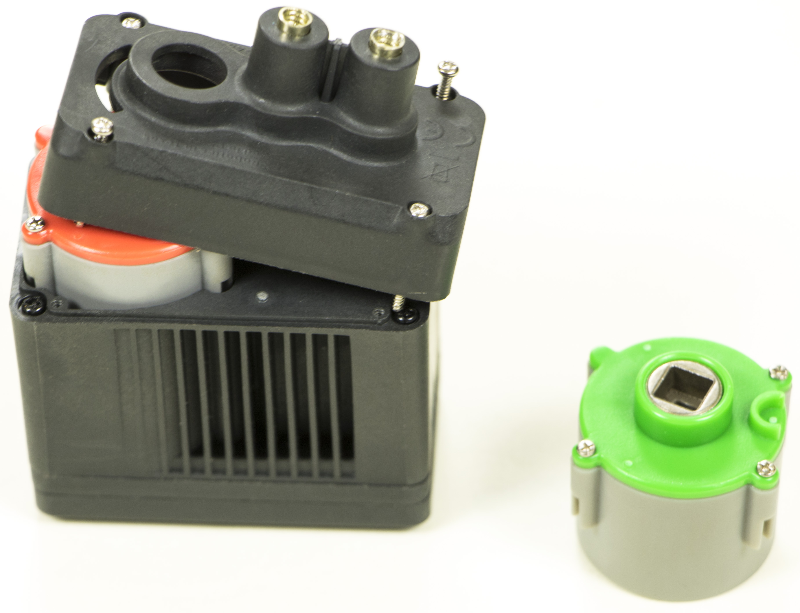

Moteur intelligent V5 avec son capuchon dévissé et soulevé pour montrer la cartouche d'engrenage actuelle en dessous. Dans cet exemple, la cartouche d'engrenage est orange et sera remplacée par une cartouche d'engrenage verte.

Dévissez les quatre vis qui fixent le capuchon du moteur intelligent V5 au corps.

Mettez de côté le capuchon et les quatre vis.

Remplacez la cartouche d'engrenage du moteur intelligent V5 par son remplacement

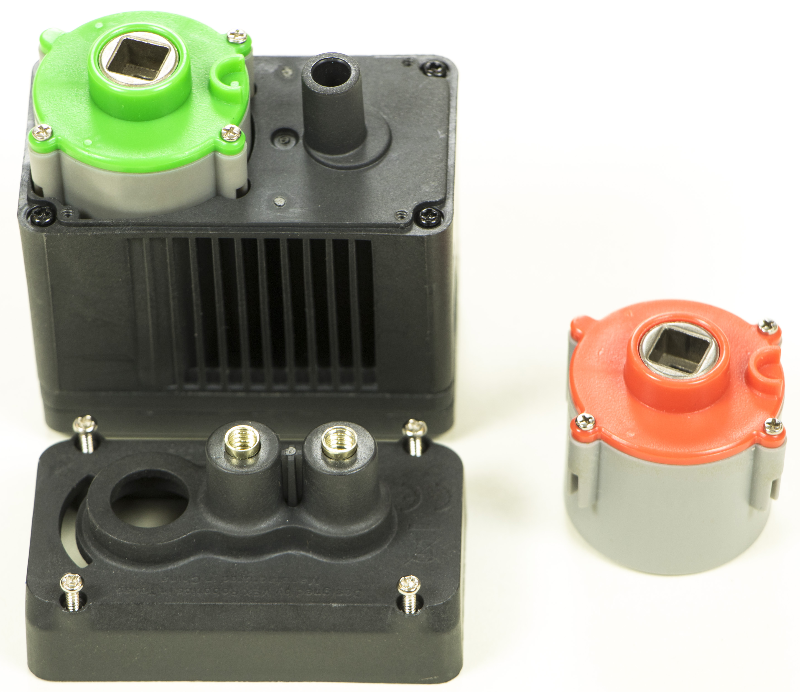

Moteur intelligent V5 avec son capuchon retiré et les cartouches d'engrenages remplacées, le moteur intelligent utilise maintenant la cartouche verte.

Retirez la cartouche d'engrenage du moteur intelligent V5.

Placez la nouvelle cartouche dans la chambre à cartouche.

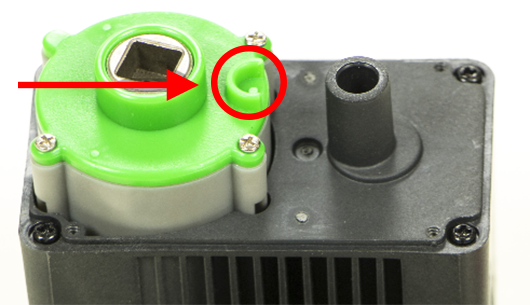

Gros plan sur la nouvelle cartouche d'engrenage du moteur intelligent pour indiquer l'orientation correcte. La cartouche d'engrenage comporte une encoche semi-circulaire en relief et doit être orientée vers le centre du moteur pour permettre au capuchon de se remettre en place.

REMARQUE : Assurez-vous que l'encoche d'alignement semi-circulaire surélevée est orientée dans le bon sens, sinon le capuchon ne se remettra pas en place.

Remettez le capuchon et les vis

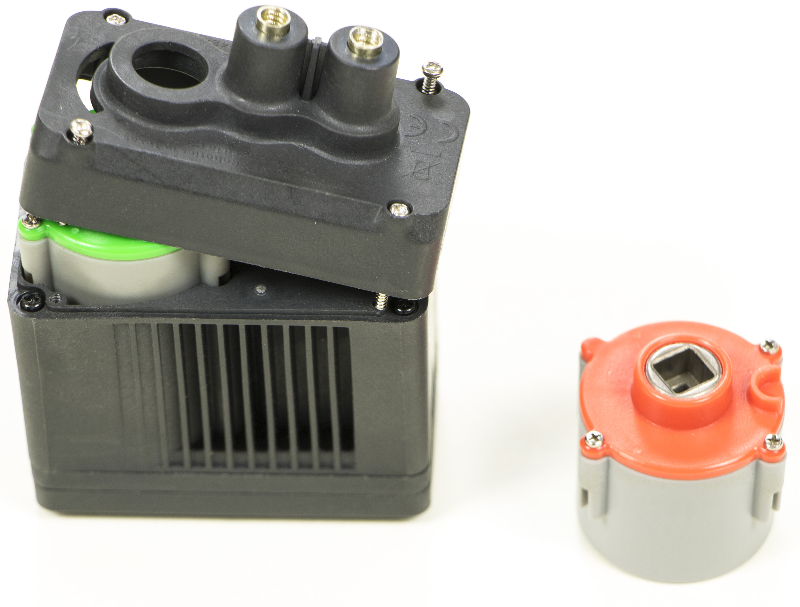

Moteur intelligent V5 avec la nouvelle cartouche d'engrenage verte installée avec succès. Le capuchon du moteur a été remis en place mais n'a pas encore été vissé.

Remettez le capuchon sur le moteur intelligent V5.

Resserrez les vis jusqu'à ce qu'elles soient bien fixées.

Pour plus d'informations sur les moteurs intelligents V5, veuillez consulter l'article Comment le moteur intelligent V5 améliore l'expérience utilisateur.

Les moteurs intelligents V5 et les cartouches d'engrenages supplémentaires peuvent être achetés sur https://www.vexrobotics.com/276-4840.html.
