Dépannage de la batterie VEX IQ (1ère génération) en chargeant manuellement – Bibliothèque VEX

Le chargement manuel de la batterie du robot VEX IQ est une technique de dépannage qui ne doit être essayée que si la batterie ne fonctionne pas et que le chargement de la batterie a échoué. Dans cette situation, vous verrez le voyant du chargeur de batterie IQ clignoter en rouge lorsque la batterie est insérée. Charger manuellement à d'autres moments pourrait endommager la batterie du robot.

Étape 1 : Rassemblez les composants requis.

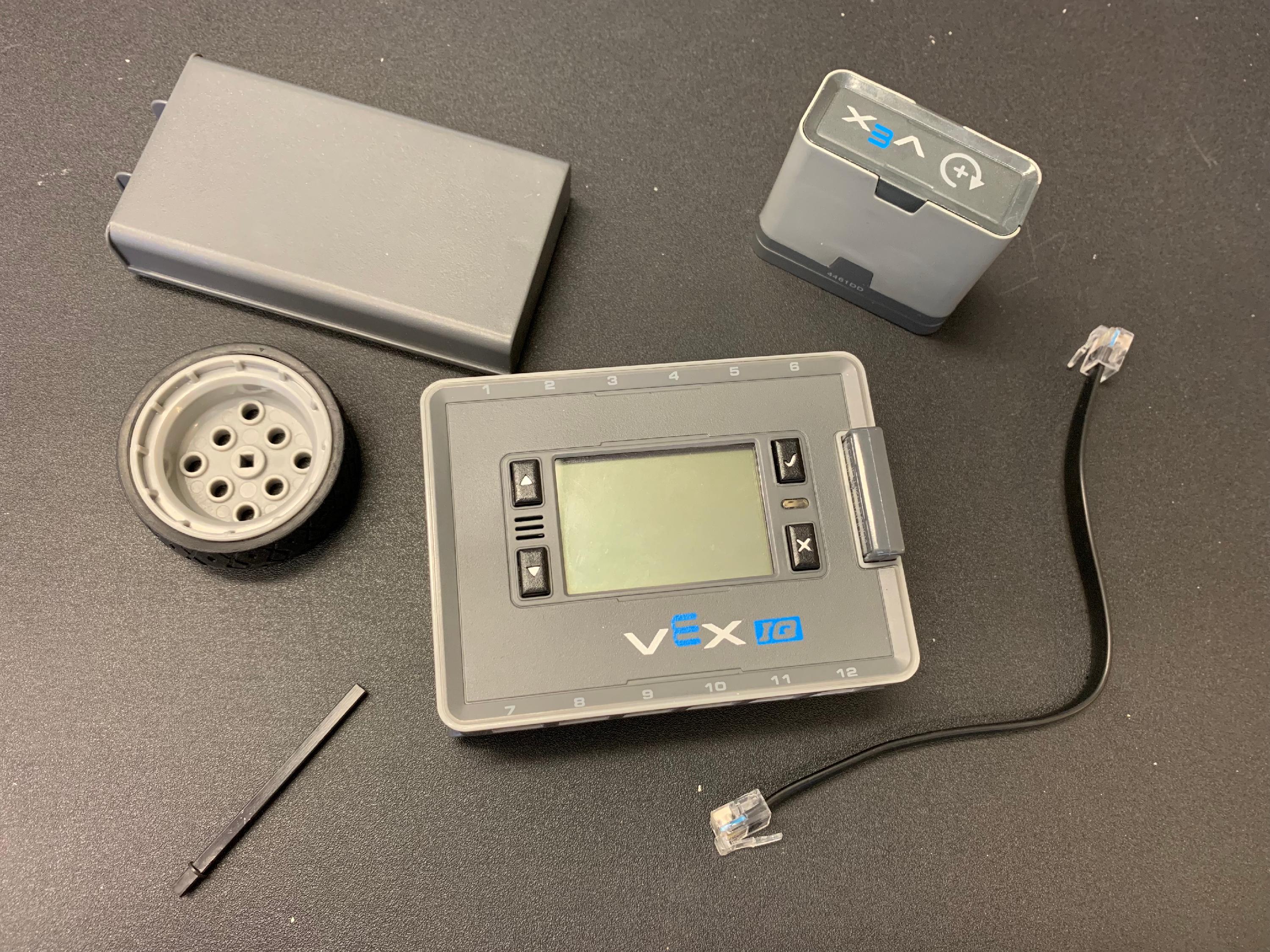

Un moteur intelligent, un arbre moteur, un cerveau IQ, une batterie IQ, un câble intelligent et une roue placés ensemble sur une table.

Rassemblez les éléments suivants :

1 moteur intelligent VEX IQ
Tout arbre moteur en métal
Cerveau de robot VEX IQ
Batterie du robot VEX IQ avec défaut de batterie du robot (LED rouge clignotante du chargeur)
1 câble intelligent
1 roue ou engrenage

Étape 2 : Insérez la batterie du robot dans le cerveau.

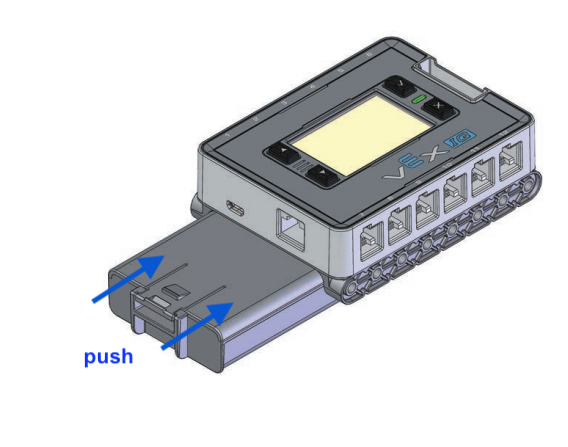

Le schéma montre une batterie connectée à un IQ Brain. Une flèche indique que la batterie doit être poussée dans le port de charge situé sous le cerveau. La batterie est orientée avec son loquet tourné vers l'extérieur du cerveau.

REMARQUE : Faites glisser la batterie du robot dans le cerveau jusqu'à ce que vous entendiez le clic du loquet.

Étape 3 : Fixez le moteur intelligent.

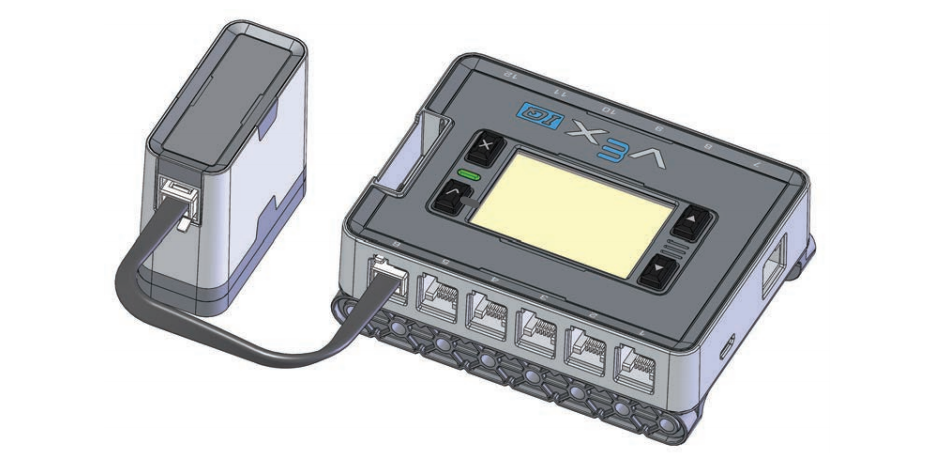

Schéma d'un cerveau IQ avec un moteur intelligent connecté à l'un de ses ports intelligents.

Connectez le moteur intelligent à n'importe quel port intelligent à l'aide d'un câble intelligent.

Tirez doucement sur les deux extrémités du Smart Cable pour vous assurer qu’il est solidement fixé.

REMARQUE : Assurez-vous que les deux extrémités du Smart Cable sont complètement insérées. Un clic doit être émis lorsqu'ils sont connectés.

REMARQUE : Assurez-vous que le moteur intelligent est le seul appareil connecté au cerveau.

Étape 4 : Fixez la roue.

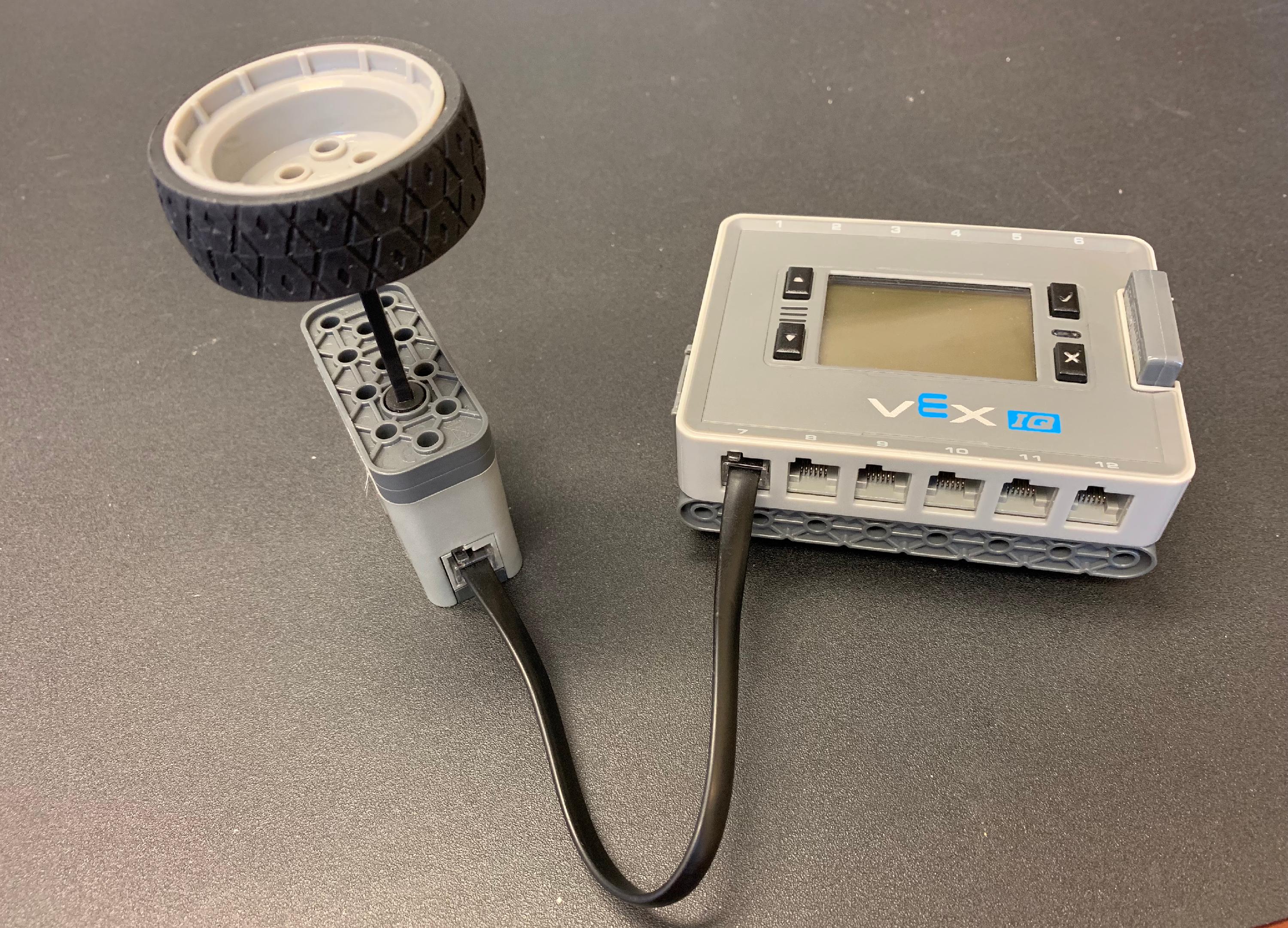

Un cerveau IQ avec une batterie est placé sur une table. Un moteur intelligent est connecté à l’un de ses ports intelligents. Un arbre moteur attaché à une pièce de roue est connecté au moteur intelligent, de sorte que lorsque la roue tourne, le moteur intelligent tourne également.

Insérez l'arbre du moteur dans le moteur intelligent.

Fixez la roue à l'arbre du moteur.

REMARQUE : Assurez-vous que l'arbre du moteur est correctement inséré afin que la roue ne glisse pas le long de l'arbre.

Étape 5 : Faites tourner la roue.

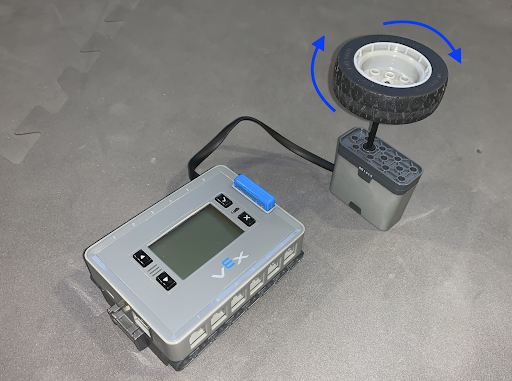

Un cerveau IQ avec une batterie est placé sur une table. Un moteur intelligent est connecté à l’un de ses ports intelligents. Un arbre moteur fixé à une pièce de roue est connecté au moteur intelligent. Les flèches indiquent que la pièce de la roue doit être tournée rapidement.

Faites tourner l'engrenage/la roue d'avant en arrière rapidement pendant environ une minute.

Retirez la batterie du robot du cerveau après environ une minute et placez rapidement la batterie du robot sur le chargeur de batterie.

REMARQUE : Lorsque vous faites tourner l'engrenage/la roue, le voyant LED du cerveau clignote et/ou l'écran LCD du cerveau clignote. Le cerveau peut s'allumer.

REMARQUE : Si la charge manuelle a réussi, le voyant LED du chargeur de batterie sera rouge fixe une fois la batterie du robot glissée dans le support.

Si la procédure ci-dessus ne fonctionne pas, contactez le support VEX à support@vex.com.
