Rassemblez toutes les pièces nécessaires

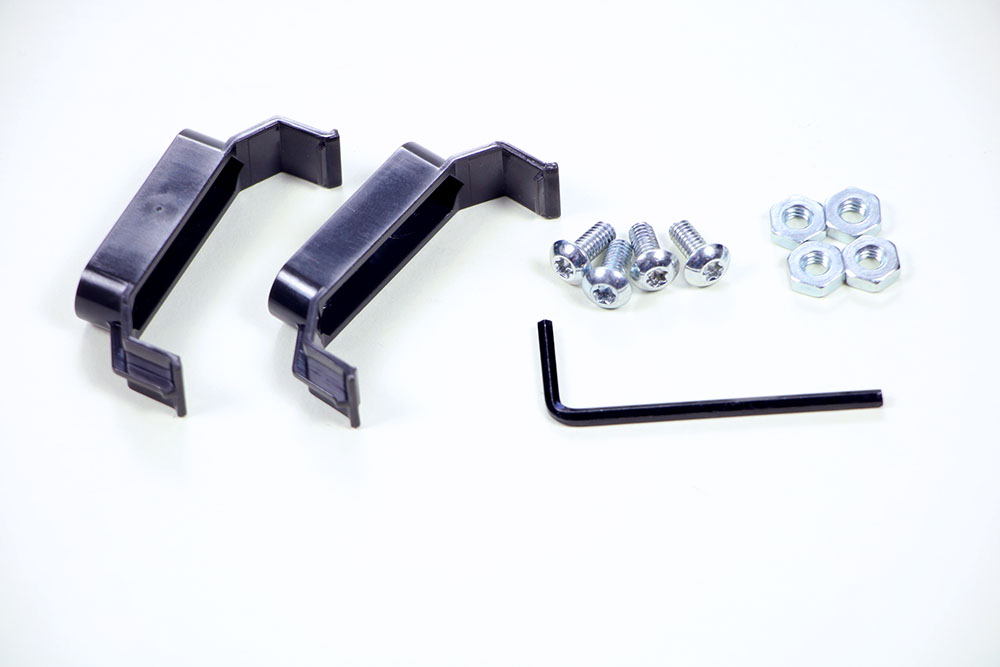

Les pièces nécessaires au montage de la batterie V5 sont rassemblées. Les pièces présentées comprennent 2 clips de batterie V5, 4 vis n° 8/32, 4 écrous Keps n° 8/32 et 1 clé hexagonale.

Tu auras besoin de:

(1) Batterie du robot V5 (non illustrée)
(1) Câble de batterie du robot V5 (non illustré)
(2) pinces de batterie V5
(4) vis n° 8-32 x 1/2"
(4) Noix de Keps n° 8-32
(1) Clé hexagonale de 3 à 32 po

Lorsque vous souhaitez câbler la batterie, vous aurez également besoin du V5 Robot Brain monté sur votre robot. >

Montez les clips de batterie V5

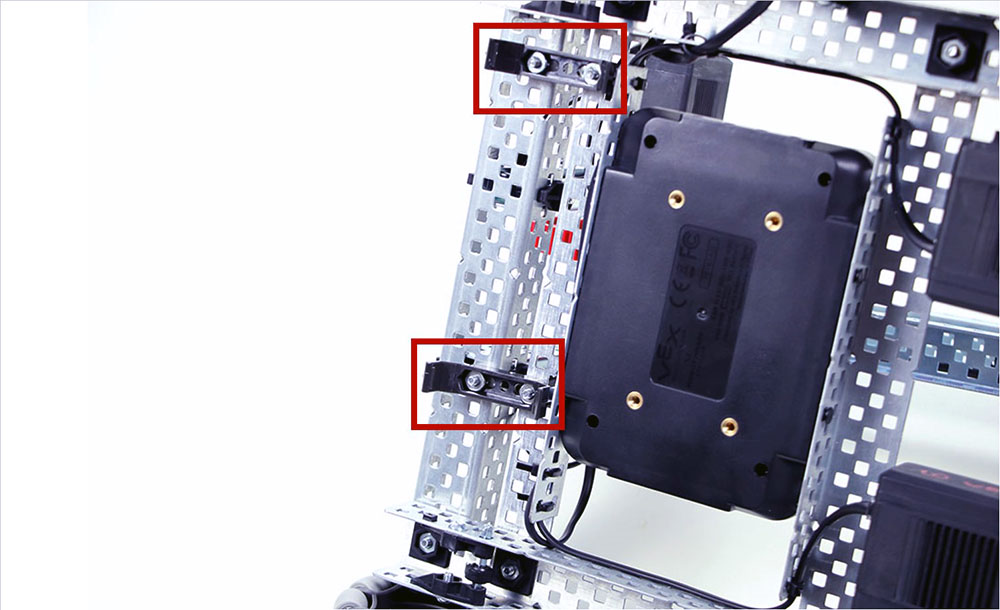

Deux clips pour batteries V5 ont été fixés à l'arrière du robot et sont mis en évidence.

Montez les deux clips de batterie V5 sous la partie arrière de la base de votre robot.

Fixez la batterie V5 dans les clips

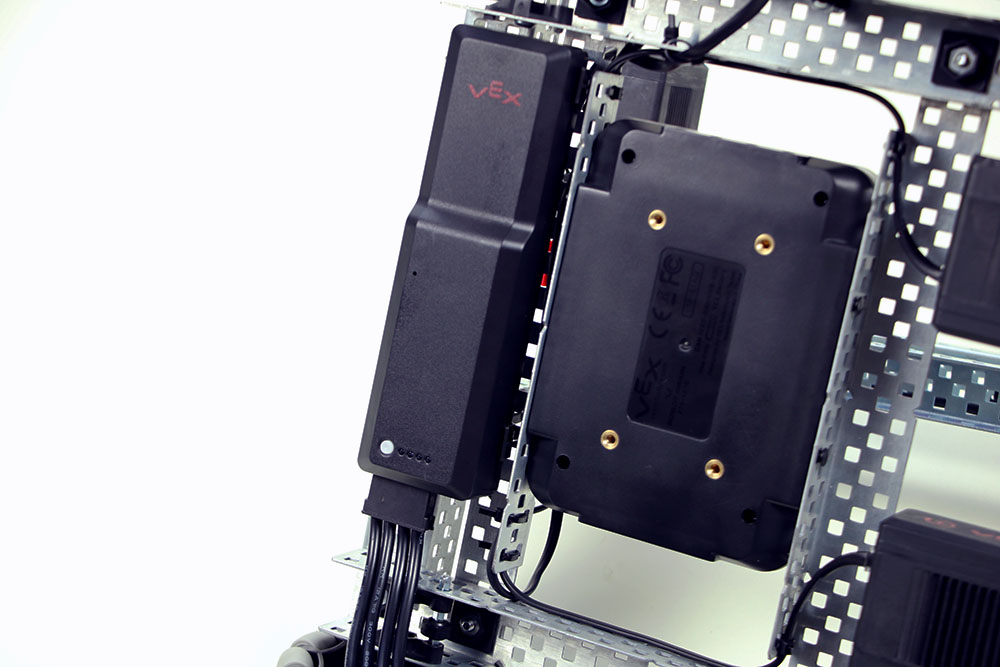

La batterie V5 a été fixée aux deux clips de batterie V5 situés à l'arrière du robot.

Appuyez sur la batterie dans les clips jusqu'à ce que vous entendiez et sentiez un déclic.

Connectez la batterie du robot V5

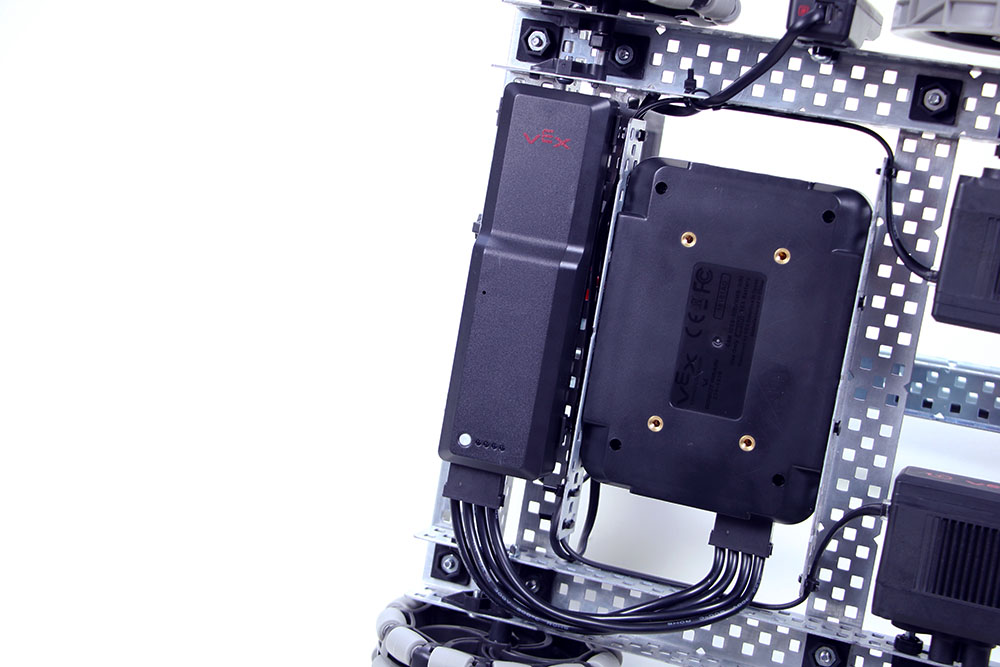

Le câble de batterie V5 est visible, reliant la batterie V5 au cerveau V5 du robot.

Câblez la batterie au V5 Robot Brain à l’aide du câble de la batterie.

Assurez-vous d'insérer correctement les connecteurs du câble de la batterie afin qu'ils s'enclenchent.

Pour des instructions plus détaillées sur le montage et le câblage de la batterie, consultez les instructions de construction du ClawbotV5.
