Remarque : Les images de cet article montrent un contrôleur VEX IQ (1ère génération), suivez les mêmes étapes pour installer les piles dans un contrôleur VEX IQ (2e génération).

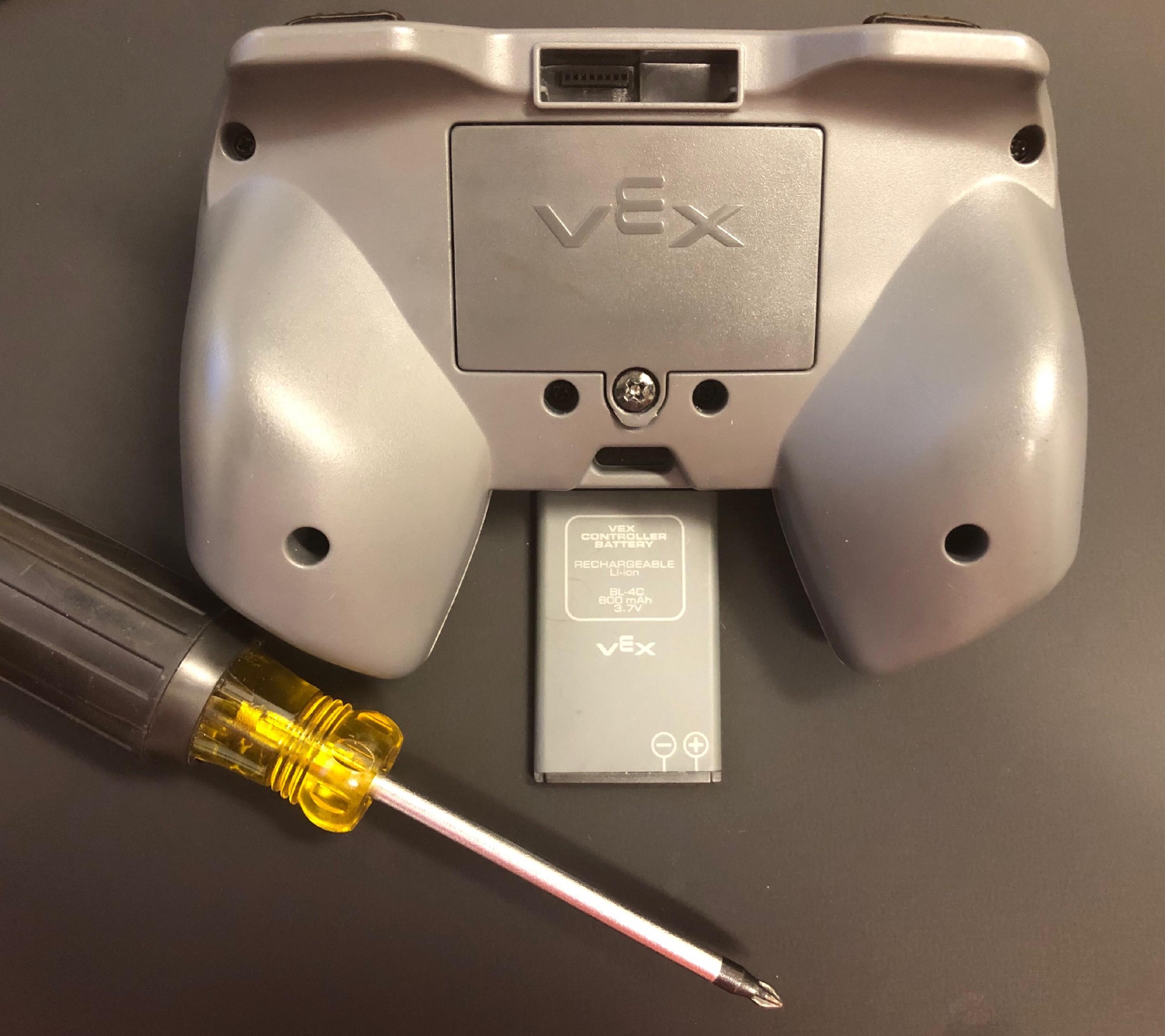

Contrôleur IQ, batterie du contrôleur IQ et un tournevis cruciforme placés ensemble sur une table.

Préparez les éléments suivants pour installer la batterie du contrôleur :
- Contrôleur VEX IQ
- Batterie du contrôleur VEX IQ
- tournevis cruciforme

Tournevis cruciforme utilisé pour desserrer la vis sur le couvercle de la batterie du contrôleur.

Ouvrez le couvercle de la batterie du contrôleur.
- Utilisez le tournevis cruciforme pour desserrer la vis et retirer le couvercle de la batterie.

Remarque : Le contrôleur VEX IQ (2e génération) est doté de 2 vis.

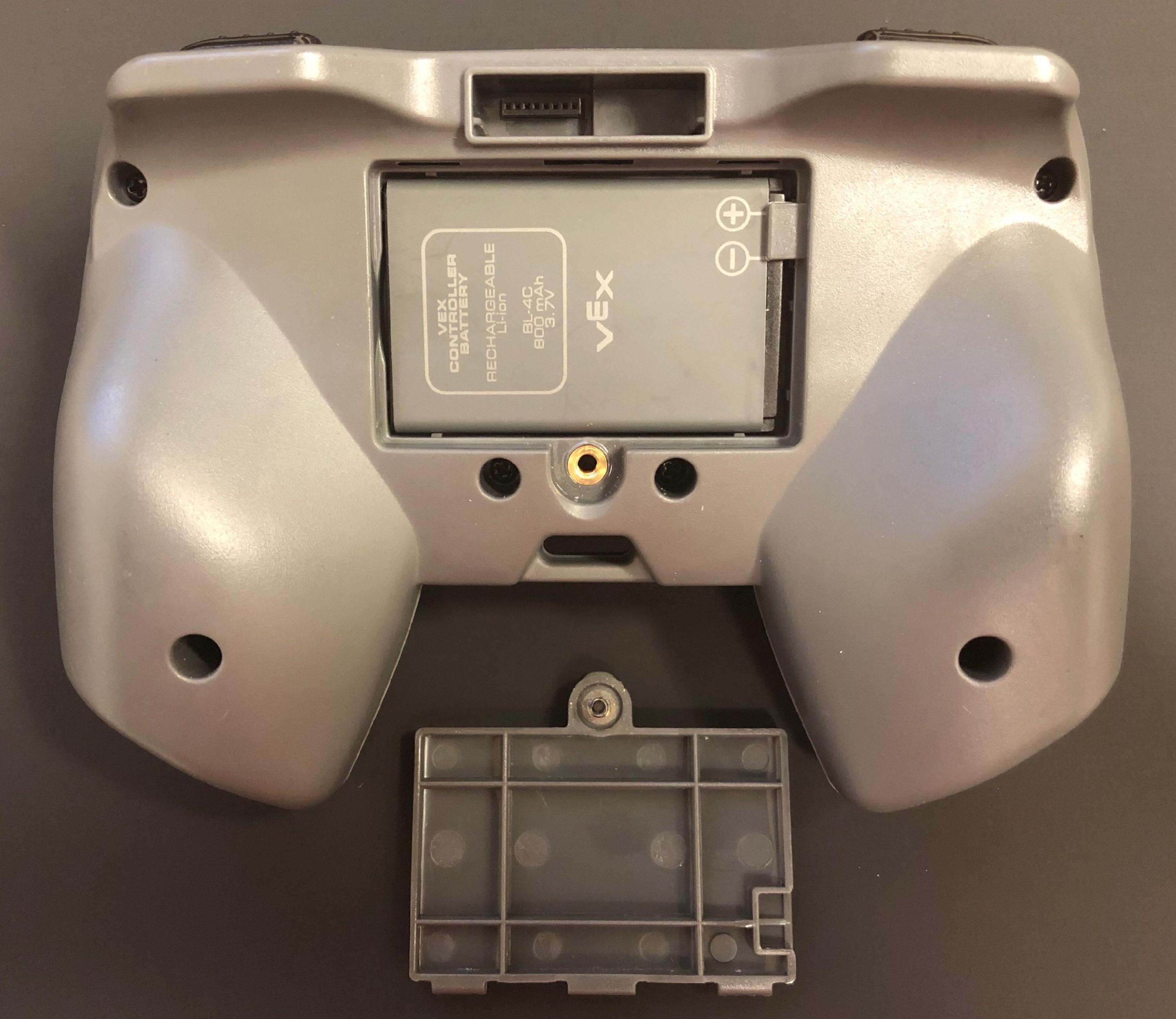

Contrôleur avec sa porte de batterie ouverte et une nouvelle batterie placée à l'intérieur. La batterie possède des icônes positives et négatives qui doivent être alignées avec celles du contrôleur. Dans cette image, les icônes de la batterie se trouvent dans le coin supérieur droit de l'emplacement de la batterie.

Placez la batterie à l'intérieur du contrôleur.
- Gardez le côté imprimé de la batterie du contrôleur face vers le haut et alignez les marqueurs négatif (-) et positif (+) avec les marqueurs à l'intérieur du contrôleur.
- Faites glisser la batterie dans le contrôleur tout en la maintenant sous la languette en plastique à droite, près des marqueurs positifs et négatifs.

Tournevis cruciforme utilisé pour serrer la vis sur le couvercle de la batterie du contrôleur.

Remplacez le couvercle de la batterie du contrôleur.
- Remplacez le couvercle de la batterie et revissez-le en place.
