Couplage d'un contrôleur (1ère génération) à Brain (1ère génération) - IQ

Vous utilisez VEX IQ (2e génération) ? Voir cet article.

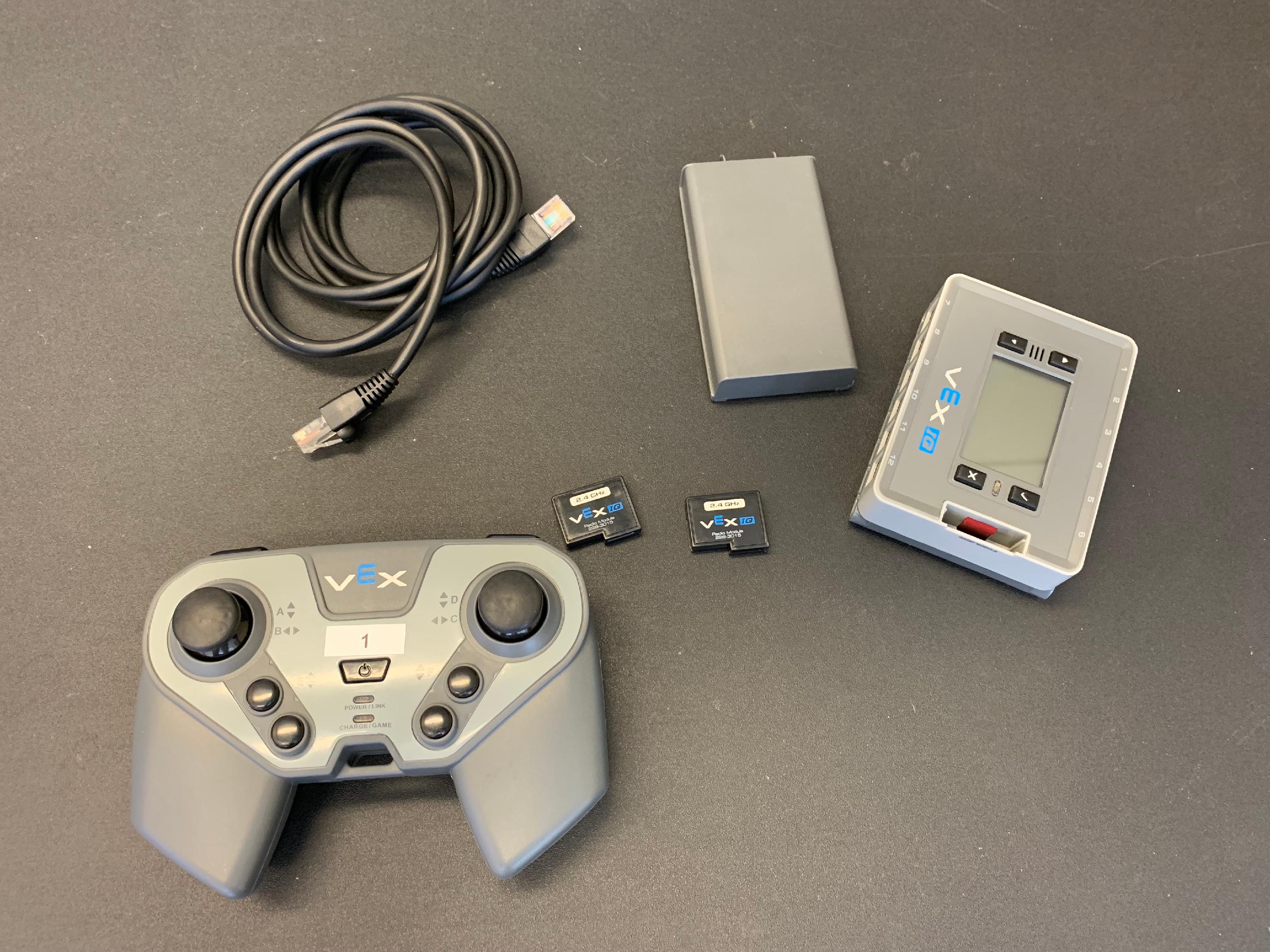

Étape 1 : Rassemblez les composants requis.

Rassemblez les éléments suivants :

  • Contrôleur VEX IQ avec radio VEX IQ insérée
  • Câble d'attache
  • VEX IQ Brain avec une batterie de robot VEX IQ chargée et avec une radio VEX IQ correspondant au contrôleur

REMARQUE : Les radios affichées sont un type parmi plusieurs. Cliquez sur ici pour en savoir plus sur les trois types de radios.

REMARQUE : Assurez-vous que les radios sont insérées dans le contrôleur et le cerveau :

  • Cliquez sur ici pour accéder à l'article « Comment installer et retirer une radio de contrôle VEX IQ ».
  • Cliquez sur ici pour accéder à l'article « Comment installer et supprimer une radio cérébrale robotique VEX IQ ».

Étape 2 : connectez les appareils.

Assurez-vous que les deux appareils sont éteints avant de les connecter.

Connectez le contrôleur au cerveau à l'aide du câble de connexion.

Étape 3 : Vérifiez la connectivité connectée.

Cliquez sur le bouton Vérifier pour allumer le cerveau.

Vérifiez que le contrôleur est connecté en affichant le symbole de connexion d'attache en haut à droite de l'écran à côté de l'icône de batterie.

Étape 4 : Vérifiez la connectivité sans fil.

Déconnectez le contrôleur du cerveau en retirant le cordon d'attache.

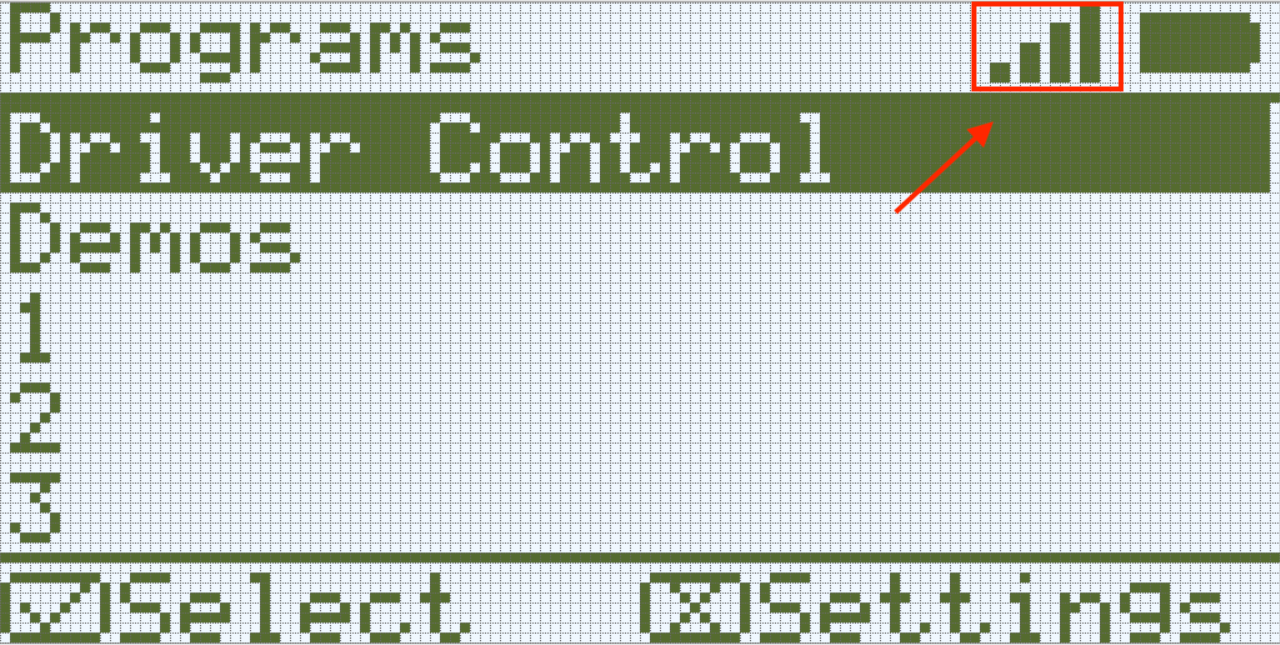

Vérifiez que le Controller est connecté sans fil au Brain en affichant le symbole de connexion sans fil en haut à droite de l'écran à côté de l'icône de batterie. Si le cerveau et le contrôleur ne sont pas liés, éteignez-les tous les deux et répétez le processus.

REMARQUE : En cas de connexion sans fil, le voyant du cerveau et le voyant d'alimentation/liaison du contrôleur doivent tous les deux clignoter.

REMARQUE : Si l'icône en haut à droite de l'écran ne ressemble pas à celle illustrée, cliquez sur ici pour l'article « Comprendre les icônes de connectivité du cerveau du robot VEX IQ ».
