Interprétation des voyants et des erreurs de la batterie V5 – Bibliothèque VEX

Les voyants LED de la batterie V5 peuvent vous fournir des informations sur l'état de charge et vous informer en cas de problème avec la batterie. Les voyants lumineux s'allument en vert pour indiquer l'état de charge et s'allument ou clignotent en rouge pour vous avertir que la charge de la batterie a échoué ou que la batterie ne fonctionne pas. Cet article vous montrera comment interpréter les voyants et les erreurs de la batterie V5.

Interpréter les voyants de la batterie pendant la charge

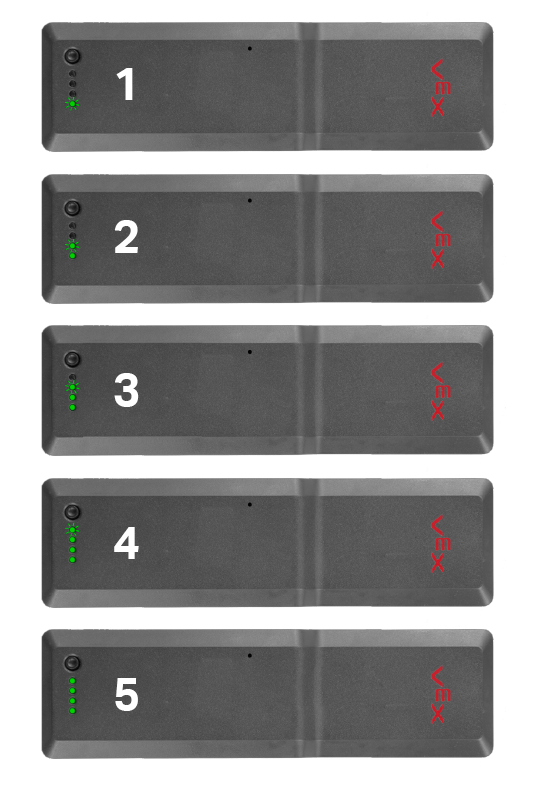

Illustration montrant l'interprétation des voyants lumineux de la batterie pendant la charge du système robotique VEX V5, mettant en évidence différents modèles de voyants et leurs significations pour le dépannage de l'état de la batterie.

Reportez-vous à l'image de gauche. Il y a une description écrite à côté de chacun des voyants verts clignotants qui explique les étapes de charge de la batterie.

REMARQUE :À mesure que la charge progresse, le nombre de voyants verts clignotants augmentera. Lorsque la batterie est complètement chargée, les quatre voyants s'allument pendant un bref instant puis s'éteignent. Les quatre voyants LED verts clignotent une fois toutes les cinq secondes lorsque la batterie est chargée alors qu'elle est toujours connectée au chargeur.

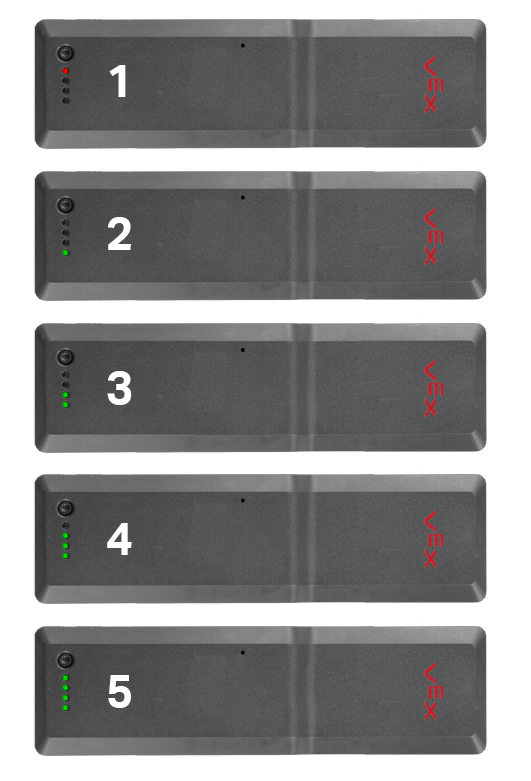

Interpréter les voyants de la batterie lorsqu'elle est déchargée

Schéma illustrant l'interprétation des voyants de batterie sur un appareil V5 lorsqu'il est déchargé, mettant en évidence différents modèles de voyants et leurs significations pour le dépannage.

Appuyez sur le bouton noir et circulaire de jauge de batterie pour afficher la charge de la batterie.

Reportez-vous à l'image de gauche. Il y a une description écrite à côté de chacun des voyants verts clignotants qui explique les étapes de charge de la batterie lorsqu'elle est déchargée.

Comment interpréter les erreurs de batterie V5

Résolvez l'erreur lorsqu'une LED rouge clignotante est en quatrième position

Organigramme illustrant les étapes à suivre pour résoudre l'erreur indiquée par une LED rouge clignotante en quatrième position sur un robot VEX V5, faisant partie du guide de dépannage.

Chargez la batterie dès que possible si le voyant LED rouge clignote cinq fois par seconde. Cela indique que la batterie est extrêmement faible.

REMARQUE : Si le chargeur est connecté pendant que la LED clignote, elle continuera à clignoter jusqu'à ce que la tension interne dépasse le niveau critique et que la batterie soit à nouveau considérée comme stable.

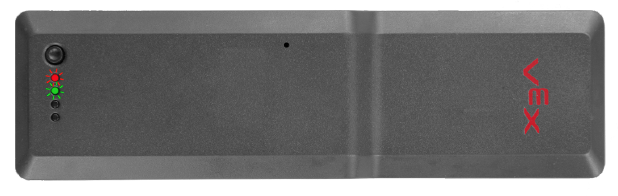

Corrigez l'erreur lorsque les LED clignotantes sont en troisième et quatrième positions

Schéma montrant comment corriger l'erreur lorsque les LED clignotantes sont dans les troisième et quatrième positions sur un robot V5, utilisé pour le dépannage en robotique.

Remarquez la LED rouge et verte clignotant rapidement (pour vexos 1.0.3 ou version ultérieure). Cela indique une erreur de surtension.

Laissez la batterie descendre en dessous du seuil prédéterminé et l’erreur disparaîtra.

Rebranchez la batterie au chargeur pour vérifier que l'erreur a disparu.

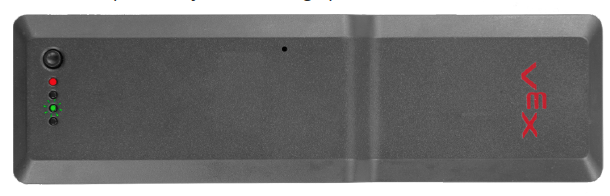

Reconnaître l'erreur lorsque les LED clignotantes indiquent une cellule défectueuse

Schéma illustrant l'indication d'erreur des LED clignotantes sur un robot VEX V5, mettant en évidence un problème potentiel avec une cellule défectueuse dans la batterie.

Comprenez que lorsque la batterie affiche la LED rouge avec l'une des LED vertes clignotant brièvement (une fois par seconde), une défaillance de cellule interne a été détectée et la batterie est essentiellement morte.

REMARQUE :Ce modèle de LED indique que la batterie comporte au moins une cellule défectueuse. Il est conseillé de remplacer la batterie.

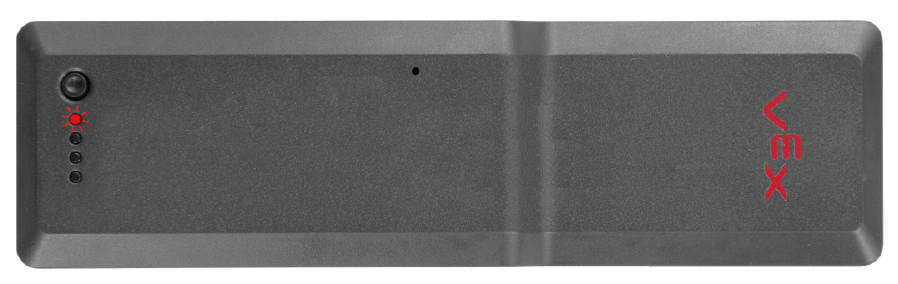

Comprendre l'erreur lorsqu'une LED rouge clignotante est en quatrième position

Schéma illustrant l'erreur indiquée par une LED rouge clignotante en quatrième position sur un dispositif robotique VEX, utilisé à des fins de dépannage.

Débranchez le chargeur pour effacer l'erreur si une LED rouge clignotant lentement se produit une fois par seconde.

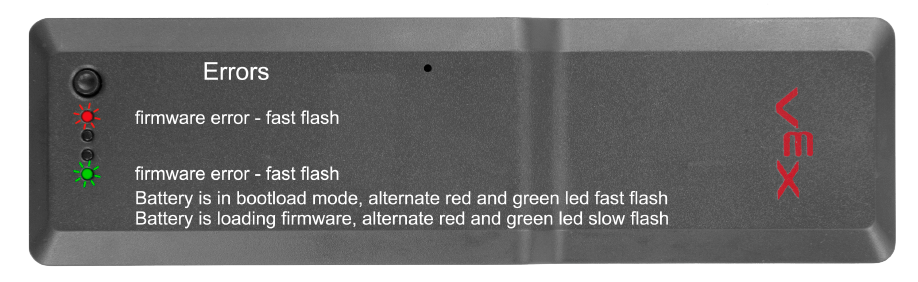

Distinguer les flashs rapides et lents en première et quatrième positions

Schéma illustrant la distinction entre les flashs rapides et lents dans les première et quatrième positions, pertinent pour le dépannage des problèmes de catégorie V5.

Connectez la batterie à un V5 Brain avec un firmware valide si les LED rouge et verte sont dans les première et quatrième positions tout en clignotant rapidement en alternance. Cela indique que la batterie est en mode de démarrage du micrologiciel.

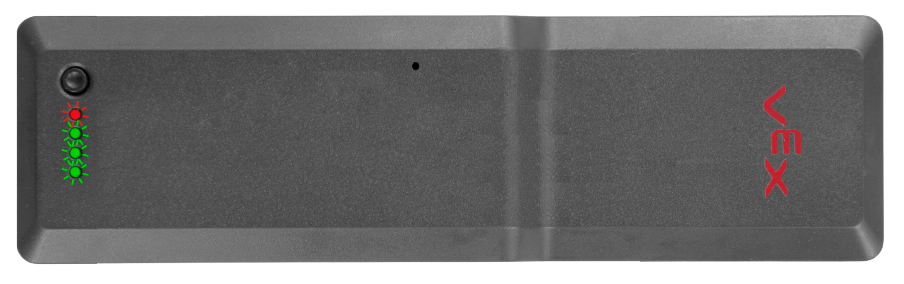

Résolvez l'erreur lorsque toutes les LED clignotent

Schéma illustrant les étapes de dépannage pour résoudre le problème du clignotement de toutes les LED sur un appareil V5, mettant en évidence les composants clés et les actions à entreprendre.

Identifiez si toutes les LED rouges et vertes clignotent très rapidement. Si cela se produit et que le chargeur est connecté, cela indique que la batterie est en mode de démarrage du micrologiciel.

Déconnectez le chargeur pour permettre une mise à jour du firmware afin de permettre à toutes les LED de s'éteindre, puis connectez-vous au cerveau du V5.

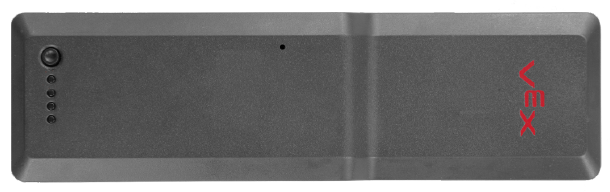

Résoudre l'erreur lorsqu'aucune LED ne s'allume

Guide de dépannage pour le système robotique V5 indiquant les étapes à suivre pour résoudre le problème d'absence d'allumage des LED, comprenant une liste de contrôle et des indicateurs visuels pour le diagnostic.

Connectez la batterie au chargeur et attendez une heure avant de la débrancher.

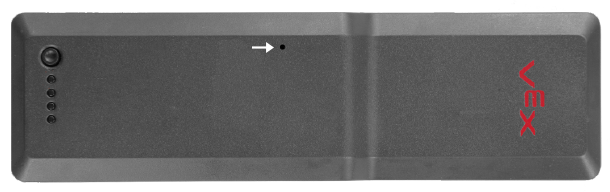

Si les lumières ne s'allument pas pendant le processus de charge ni ne s'allument après avoir appuyé sur le bouton de la batterie, utilisez un trombone ou un objet de taille similaire et appuyez sur le bouton de réinitialisation de la batterie illustré ci-dessous.

Organigramme illustrant les étapes de dépannage pour résoudre le problème des LED non fonctionnelles sur les appareils V5, mettant en évidence les actions clés à entreprendre pour une résolution efficace du problème.

Rebranchez la batterie au chargeur et attendez une heure avant de la débrancher.

Si le problème persiste, la batterie est défectueuse et vous devez envoyer un e-mail au support VEX à support@vex.com.
