Un code couleur est une combinaison de 2 à 4 signatures configurées que le capteur de vision AI peut identifier. Pour pouvoir créer des codes couleur, vous devez d'abord disposer de 2 ou plusieurs signatures couleur configurées. Lisez Configuration des signatures de couleur dans VEXcode AIM pour savoir comment configurer une signature de couleur.
Suivez les étapes ci-dessous pour savoir comment configurer les codes couleur dans l’utilitaire AI Vision.
Définissez vos signatures de couleur souhaitées dans la fenêtre de configuration.

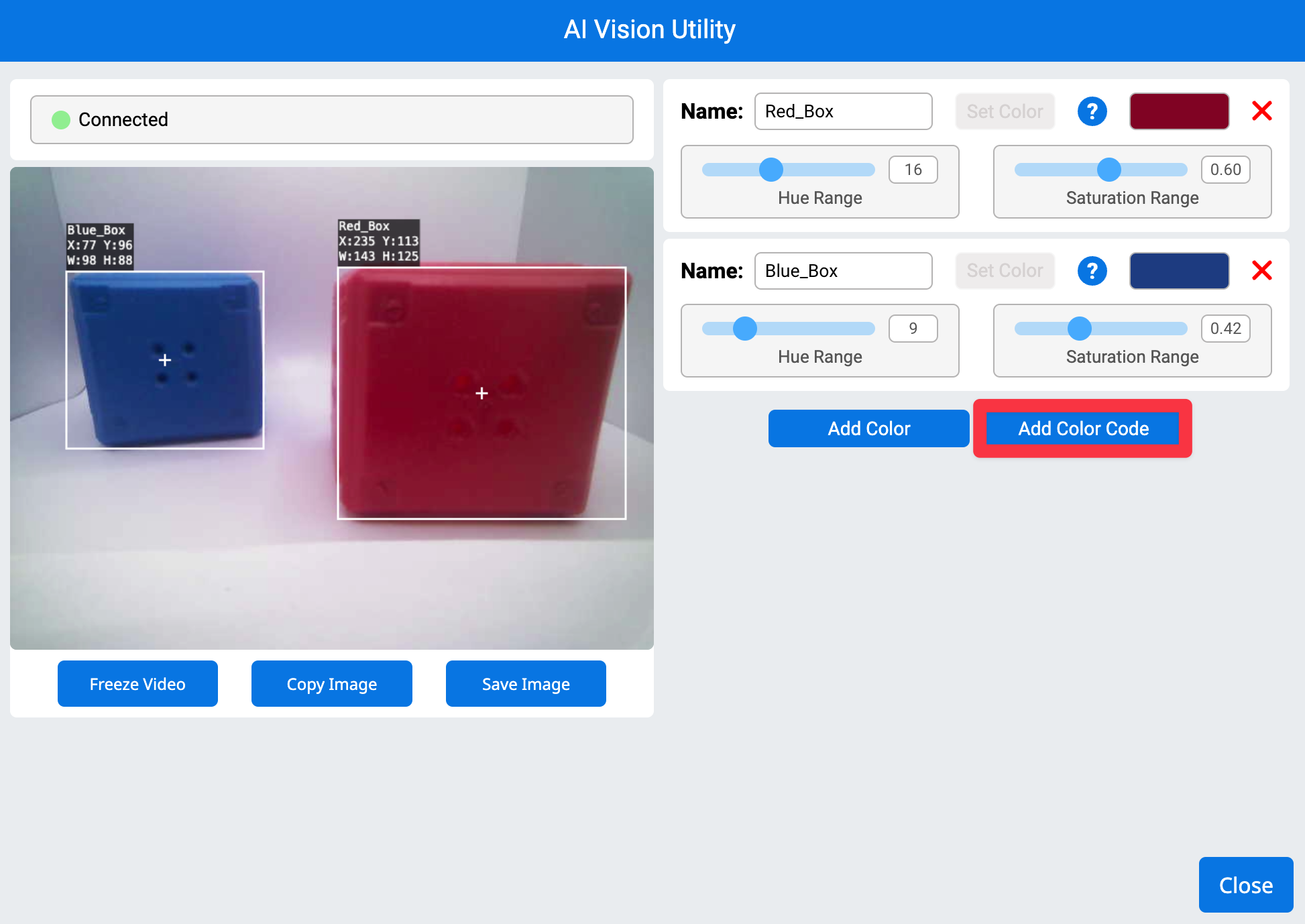

Le bouton Ajouter un code couleur sera disponible une fois que 2 signatures de couleur ou plus auront été configurées. SélectionnezAjouter le code couleur.

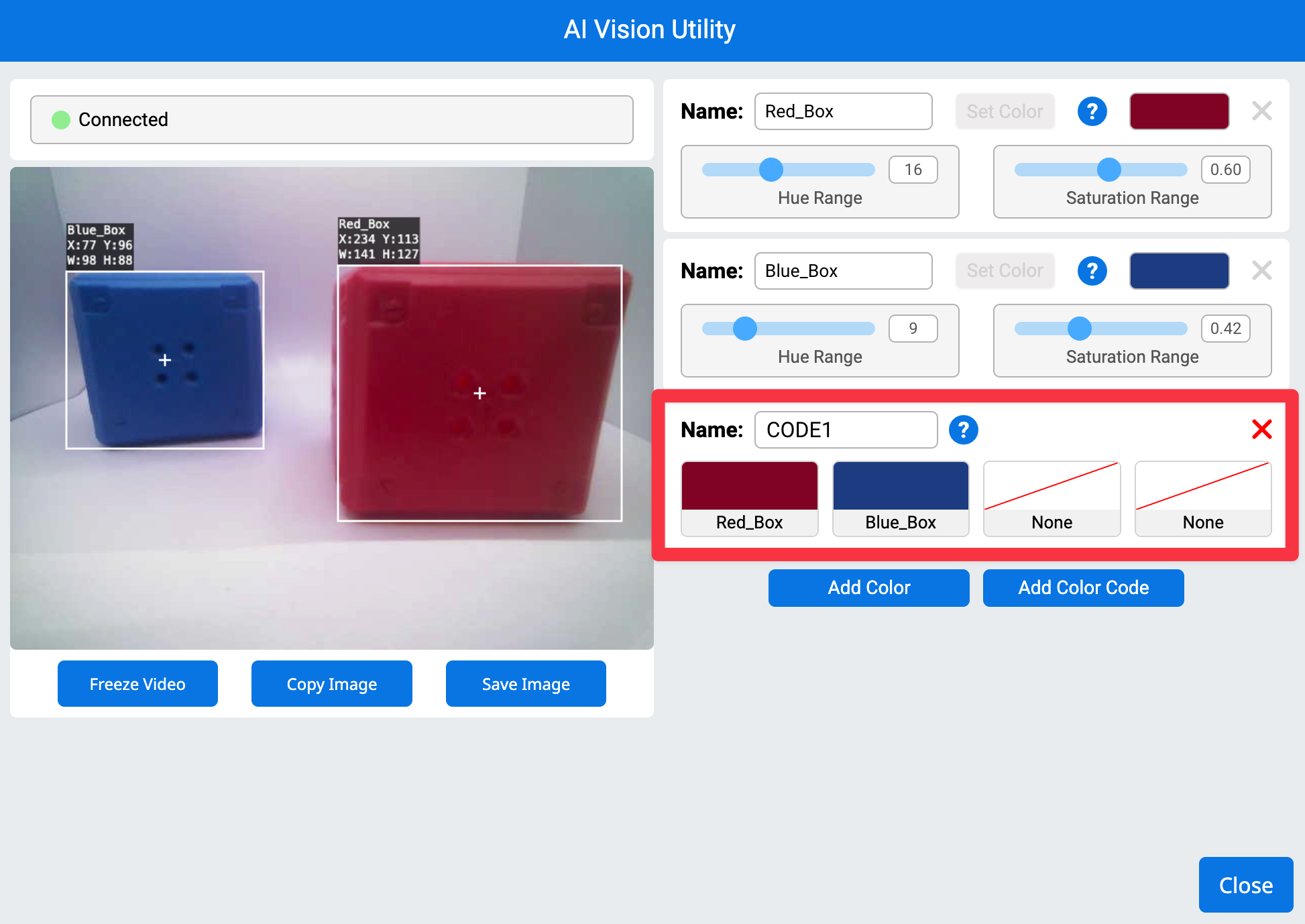

Par défaut, les deux premières signatures de couleur configurées seront définies dans le nouveau code couleur.
Pour modifier les signatures de couleur incluses dans un code couleur, sélectionnez la ou les signatures de couleur dans le code couleur que vous souhaitez modifier.

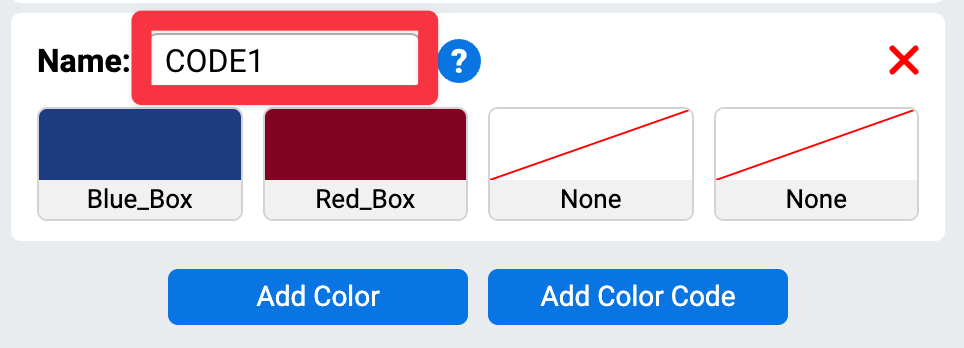

Renommez le code couleur en le sélectionnant dans la zone de texte Nom et en le tapant.

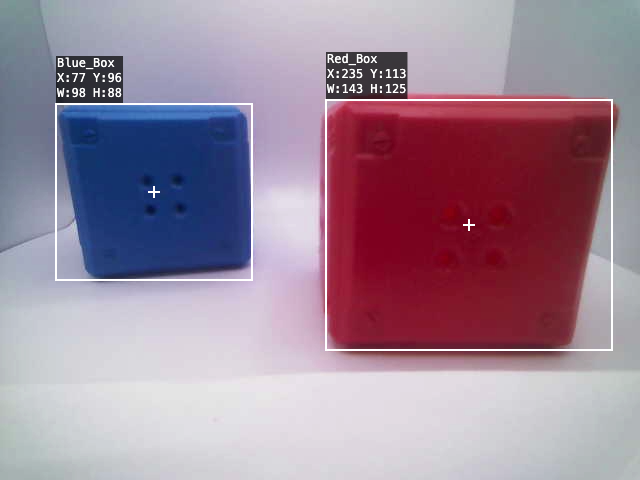

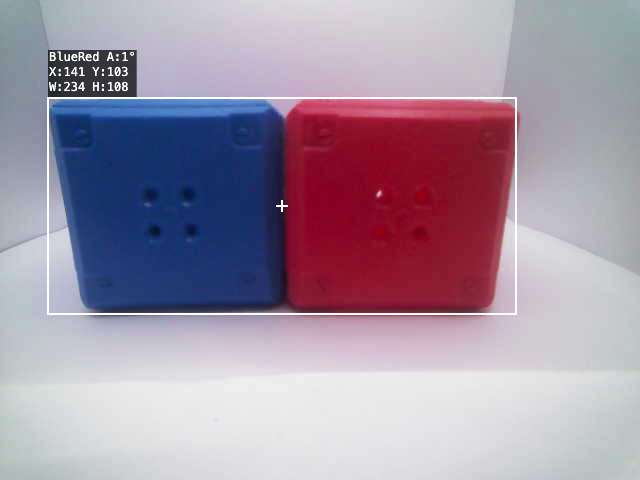

Assurez-vous que les couleurs sont étroitement alignées ; sinon, elles risquent de ne pas être interprétées comme un code couleur unifié mais plutôt comme des signatures de couleurs distinctes.

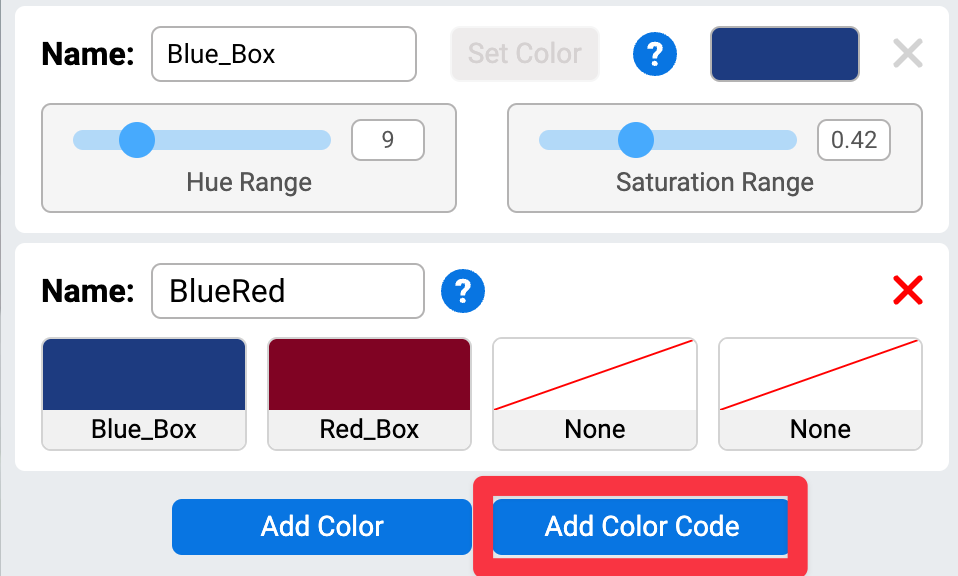

Des codes de couleur supplémentaires peuvent être ajoutés en sélectionnantAjouter un code de couleur.
Remarque : Si une signature de couleur est actuellement utilisée dans un code de couleur, vous ne pourrez pas la supprimer tant qu'elle ne fera plus partie d'un code de couleur existant.

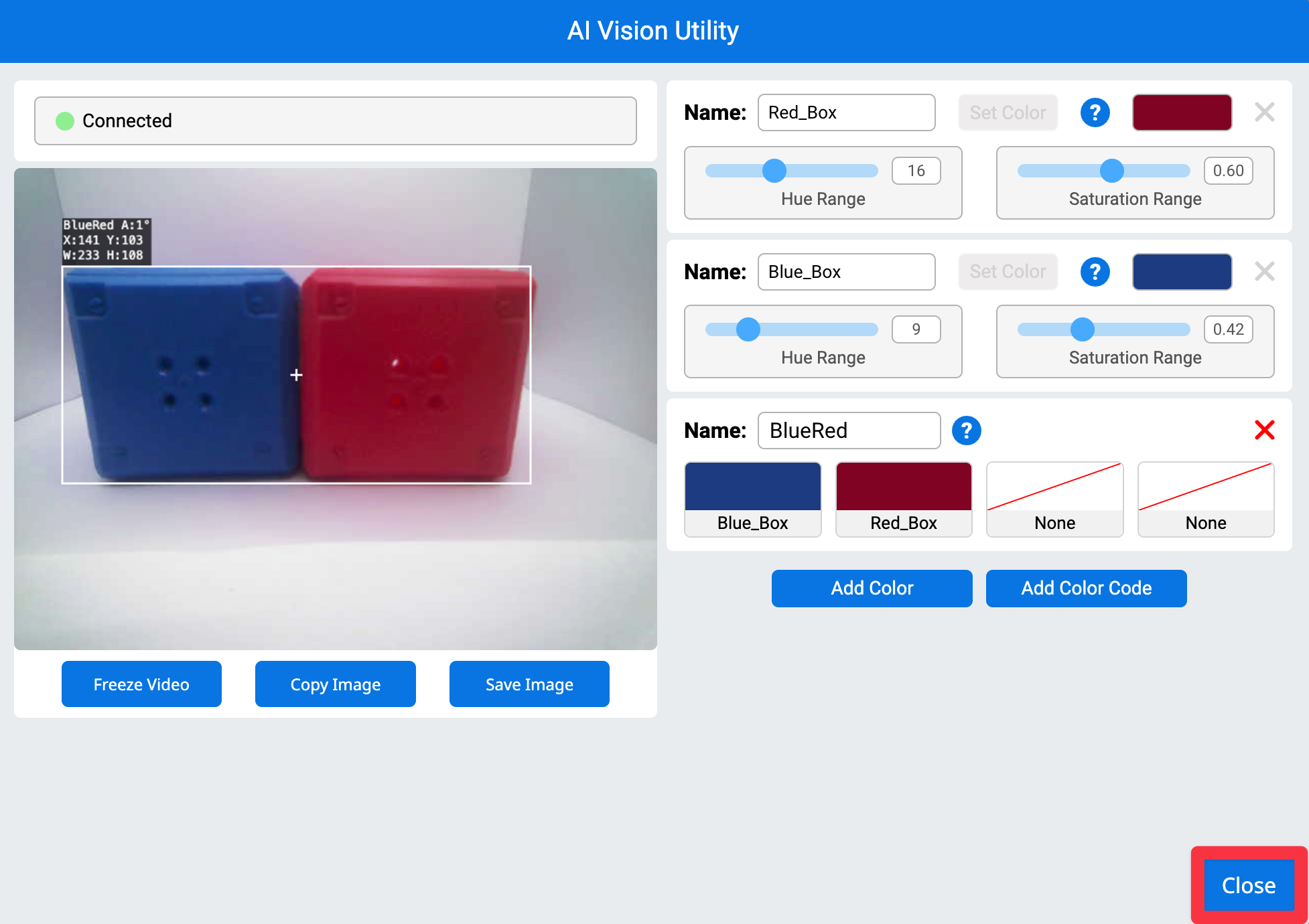

Une fois tous les codes de couleur souhaités définis, sélectionnez Fermer.

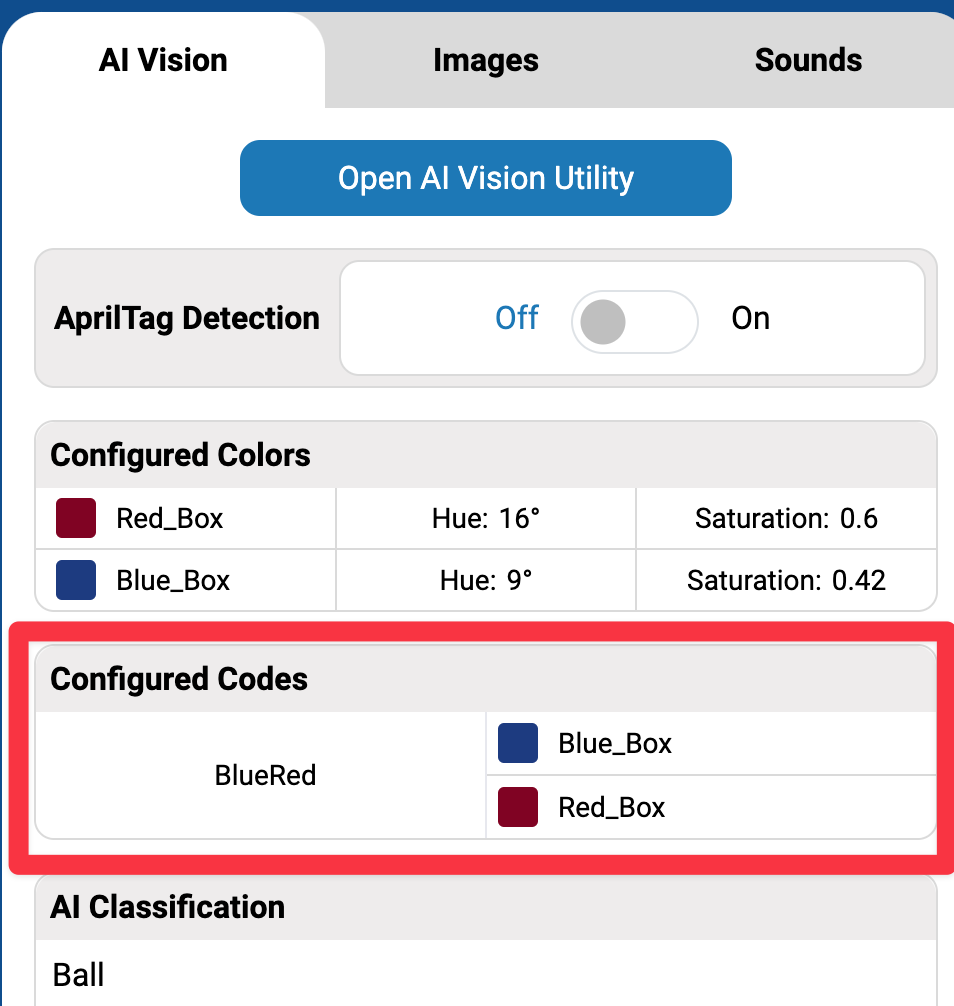

Tous les codes couleur configurés apparaîtront désormais dans le panneau de configuration AIM.
