L'écran du robot de codage VEX AIM affiche des indications d'état et utilise des icônes pour vous permettre de naviguer dans les différentes options du menu. Cet article vous expliquera la signification de chaque icône et symbole, afin de vous aider à démarrer avec votre robot.

État de la batterie

Écran du robot AIM avec l'icône de batterie verte mise en évidence dans le coin supérieur droit.

L'icône de la batterie située dans le coin supérieur droit indique l'état actuel de la batterie du robot.

Trois images de l'icône de la batterie sont affichées, indiquant les différents niveaux de charge. En haut se trouve une icône verte de batterie pleine, au centre une icône jaune de batterie à moitié pleine et en bas une icône rouge de batterie faible.

Le niveau de la batterie peut être déterminé à partir de la couleur de l'icône :

Vert - Batterie pleine
Jaune - Batterie partiellement chargée
Rouge - Batterie faible

Une icône de batterie clignotante indique que le robot est en cours de charge.

État du contrôleur

L'écran du robot AIM affiche l'icône de la manette dans le coin supérieur gauche, indiquant qu'une manette One Stick est connectée.

Lorsqu'une manette One Stick est connectée au robot, l'icône de la manette apparaît dans le coin supérieur gauche de l'écran.

État de la connexion

L'état de la connexion Bluetooth est indiqué par une icône Bluetooth dans le coin supérieur gauche de l'écran. Une icône verte unie indique une connexion Bluetooth active.

La même image que la précédente, cette fois avec une icône Bluetooth grisée, indiquant que le robot n'est actuellement pas connecté via Bluetooth.

Une icône grise clignotante indique que le robot n'est actuellement pas connecté en Bluetooth.

L'état de la radio est indiqué par une icône pour la station.

L'état de la radio est également indiqué par une icône pour le point d'accès. Une icône fixe indique une connexion active, et une icône clignotante indique que le robot n'est pas connecté.

État du lien

L'écran du robot AIM affiche l'icône de liaison dans le coin supérieur gauche, indiquant un robot connecté.

Lorsqu'un autre robot de codage VEX AIM est actuellement connecté au robot, l'icône de connexion apparaîtra dans le coin supérieur gauche de l'écran.

Icône d'information

L'écran du robot AIM avec le bouton icône i gris en bas au centre de l'écran mis en évidence.

Sélectionner l'icône Info en bas de l'écran ouvrira les informations sur le robot.

AIM1415 est le nom du robot affiché à l'écran. Batterie à 97% et il est indiqué connecté à l'AIM 7818.

Les informations relatives au robot comprennent son nom, l'autonomie de sa batterie et le nom du robot auquel il est actuellement connecté.

Icônes de navigation

Les informations concernant le robot AIM sont affichées à l'écran, et une flèche incurvée vers l'arrière, intégrée à un bouton gris, est mise en évidence en bas au centre, indiquant l'option à sélectionner pour quitter cet écran.

Utilisez la flèche de retour grise pour quitter l'écran actuel.

Icônes du menu principal

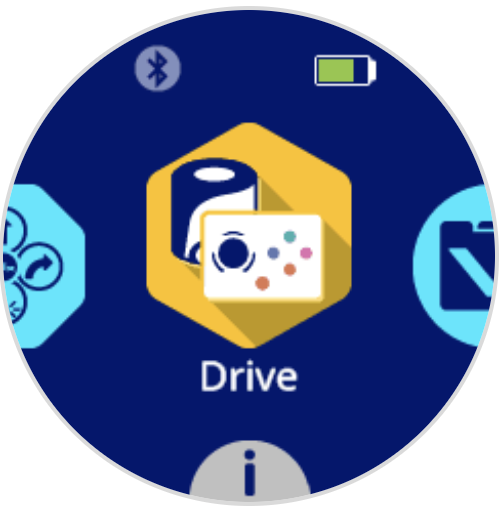

L'écran du robot AIM avec l'icône Drive au centre.

Sélectionner l'icône Drive ouvrira le mode Drive intégré, vous permettant ainsi de piloter votre robot avec une manette connectée. Consultez cet article pour en savoir plus sur l'utilisation du mode Conduite.

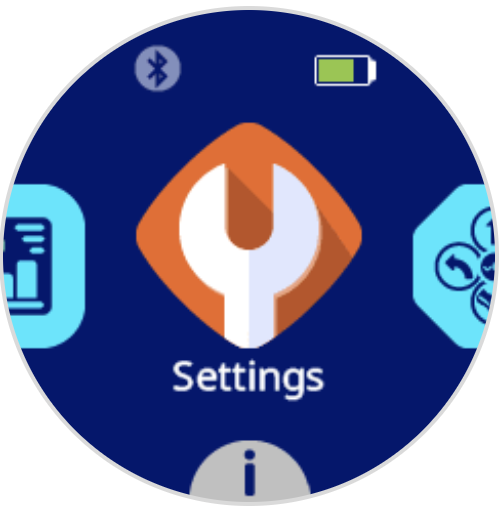

L'écran du robot AIM avec l'icône Paramètres au centre.

Sélectionner l'icône Paramètres ouvrira le menu Paramètres du robot. Consultez cet article pour en savoir plus sur les paramètres du robot.

L'écran du robot AIM avec l'icône Projets au centre.

En sélectionnant l'icône Projets, vous pourrez accéder à un projet téléchargé sur le robot. Consultez cet article pour en savoir plus sur l'utilisation des projets sur le robot.

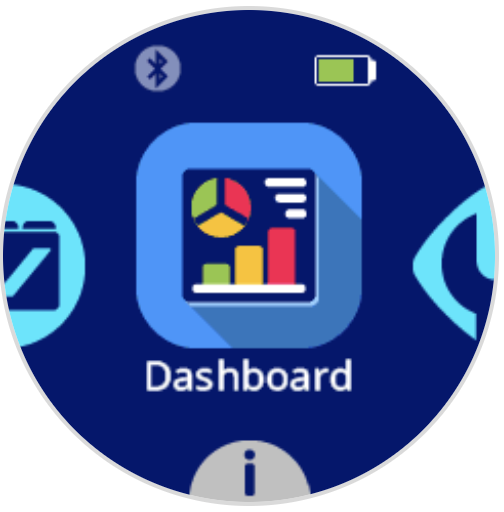

L'écran du robot AIM avec l'icône du tableau de bord au centre.

Sélectionner l'icône Tableau de bord ouvrira ce dernier. Consultez cet article pour en savoir plus sur les fonctionnalités du tableau de bord.

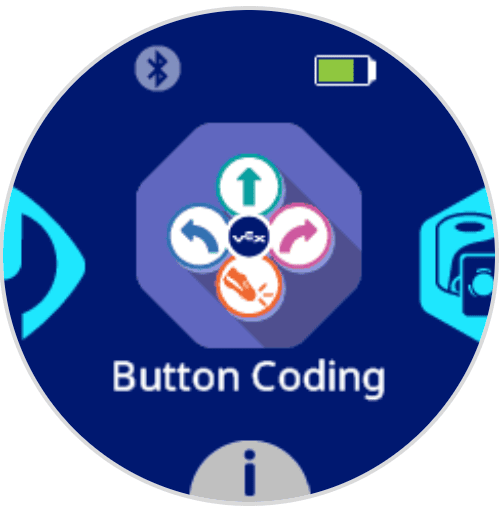

L'écran du robot AIM avec l'icône de codage par boutons au centre.

Sélectionner l'icône « Codage par boutons » ouvrira l'interface de codage par boutons, vous permettant ainsi de programmer le robot à l'aide des boutons présents sur son écran.
