DEVICE INFO est une fonctionnalité de l'extension VEX VS Code. La vue DEVICE INFO fournit un aperçu du périphérique VEX connecté au périphérique (un VEX Brain ou un VEX Controller), ce qui peut nous aider à nous assurer que les périphériques fonctionnent correctement.
Accéder aux informations sur le périphérique VEX dans VS Code
- Lancez Visual Studio Code sur l’ordinateur. Cliquez sur l’icône VEX dans la barre d’activité VS Code.
- La vue VEX s'ouvrira dans la barre latérale. La catégorie VEX DEVICE INFO se trouve au milieu de la vue VEX . Nous pouvons visualiser toutes les informations de l'appareil VEX connecté dans cette catégorie.
INFORMATIONS SUR L'APPAREIL VEX Présentation
-

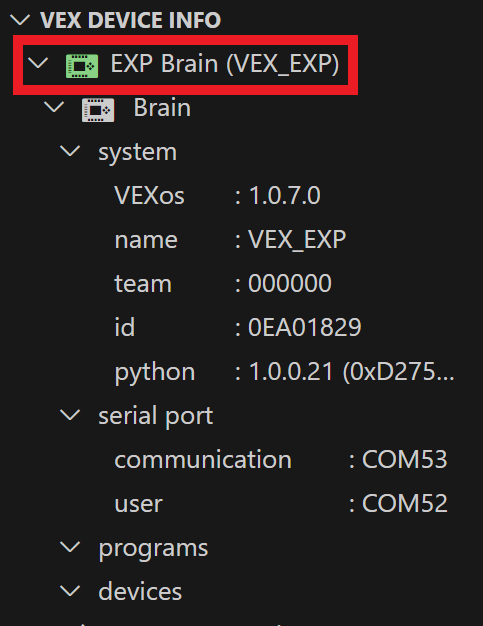

L'indicateur de périphérique VEX.
L'indicateur de périphérique VEX indique quel type de périphérique VEX est connecté à l'extension de code VEX VS. L'indicateur de périphérique VEX se trouve sous VEX DEVICE INFO y compris l'icône et le type de périphérique VEX connecté, suivi du nom du cerveau.
Si un cerveau VEX est connecté, passez la souris sur l'indicateur de périphérique VEX, une icône Battery Medic (V5 uniquement), une icône d'appareil photo et une icône de journal des événements apparaîtront à côté.
-
Icône d'appareil photo - Lorsque vous cliquez dessus, l'extension VEX prendra une capture d'écran de l'écran cérébral VEX.
Pour obtenir des instructions sur la façon de prendre une capture d'écran de l'écran cérébral VEX dans VS Code, veuillez consulter cet article. -
Icône du journal des événements - Lorsque vous cliquez dessus, l'extension VEX téléchargera le journal des événements du cerveau VEX. Pour obtenir des informations utiles sur la façon de télécharger le journal des événements du VEX Brain dans VS Code, veuillez cet article.
Remarque : Si un contrôleur est connecté à l’ordinateur, mais ne dispose pas d’une liaison radio avec un cerveau, aucun nom de cerveau ne sera affiché à côté de l’icône du contrôleur.
-

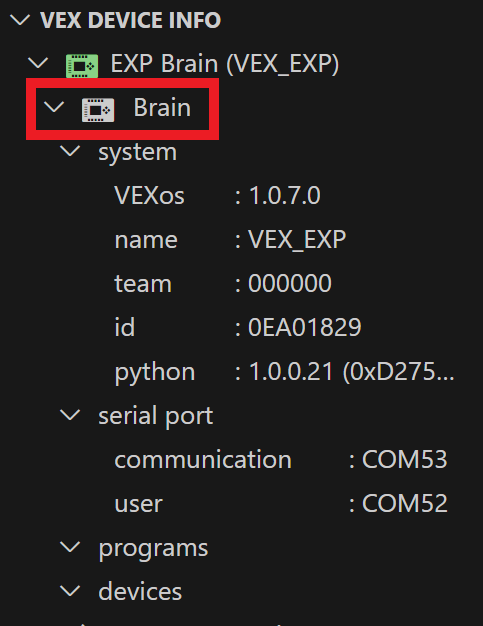

La catégorie Cerveau
La catégorie Cerveau est la catégorie de niveau supérieur pour toutes les informations sur l'appareil liées au Cerveau.
L'icône Cerveau de la catégorie Cerveau indiquera les messages d'avertissement suivants :
-

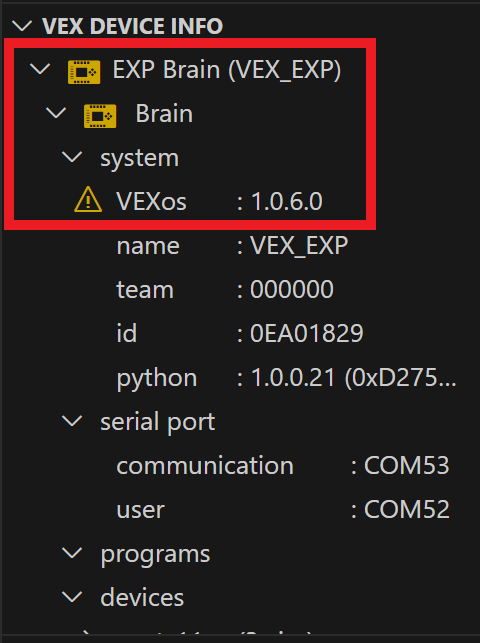

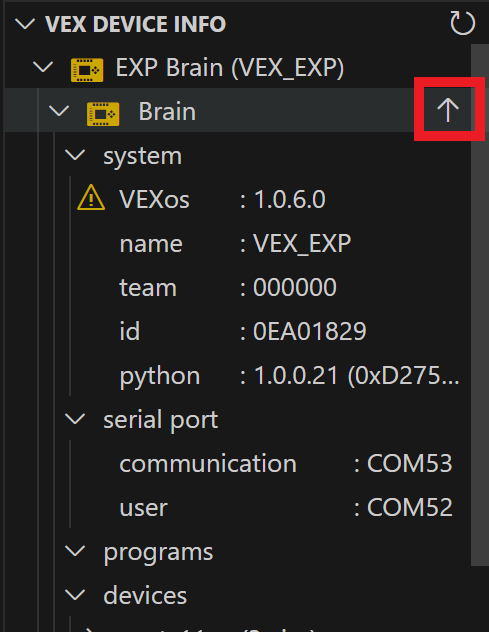

Avertissement d'obsolescence de VEXos. Lorsqu'une version VEXos d'un VEX Brain est obsolète, les icônes Brain deviennent jaunes et une icône de message d'avertissement apparaît à côté de VEXos sous la sous-catégorie système
Pour résoudre cet avertissement, passez la souris sur l'icône ou le texte de la catégorie Brain. Une icône de flèche vers le haut apparaîtra à côté. Cliquez sur l'icône Flèche vers le haut pour mettre à jour les VEXos pour le VEX Brain.
Pour obtenir des informations utiles sur la mise à jour des VEXos pour le VEX Brain, veuillez consulter cet article.
-

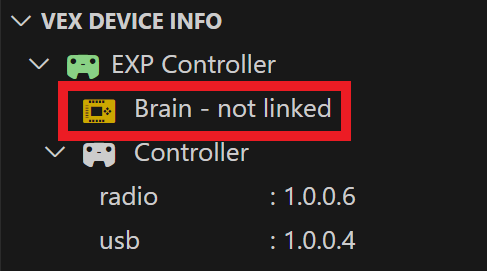

Avertissement VEX Brain non lié. Lorsqu'un contrôleur VEX est connecté à l'ordinateur mais n'a pas de liaison radio avec un cerveau, l'icône Brain devient jaune et le texte indique que Brain - non lié.
Pour résoudre cet avertissement, reliez le contrôleur VEX au cerveau VEX. Pour obtenir des informations utiles sur l'association du contrôleur VEX avec le cerveau VEX, veuillez consulter cet article pour V5, cet article pour EXPet cet article pour IQ (2e). -
Le système Catégorie
Le système est une sous-catégorie de la catégorie Cerveau. La sous-catégorie système fournit des informations sur la version VEXos du cerveau, le nom, le numéro d'équipe, l'ID et la version d'exécution Python.
Nous pouvons définir le nom et le numéro d'équipe du VEX Brain dans cette section. -

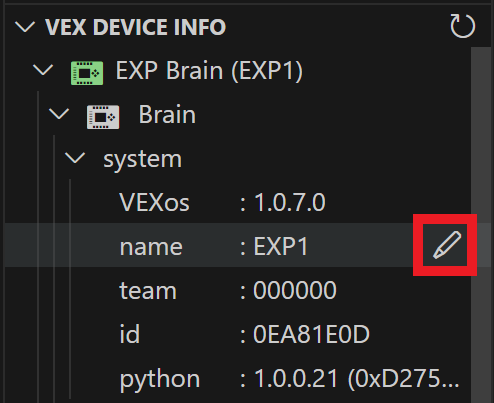

Définition du nom du cerveau VEX. Pour définir le nom du cerveau VEX, passez la souris sur le texte des informations , cliquez sur l'icône en forme de crayon qui apparaît à côté et saisissez le nouveau nom du cerveau dans la zone de texte.
Pour obtenir des informations utiles sur la définition du nom du cerveau VEX dans VS Code, veuillez consulter cet article.
-

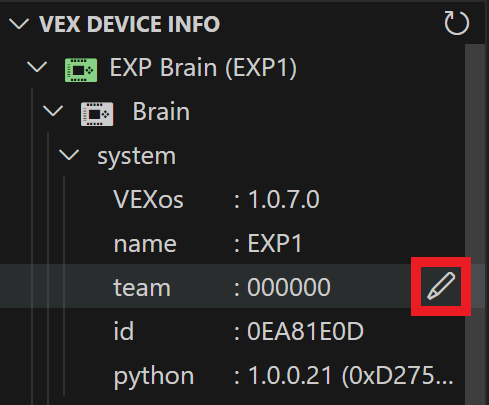

Définition du numéro d'équipe pour le VEX Brain. Pour définir le numéro d'équipe pour le VEX Brain, passez la souris sur le texte des informations de l' , cliquez sur l'icône en forme de crayon qui apparaît à côté et saisissez le nouveau numéro d'équipe dans la zone de texte.
Pour obtenir des informations utiles sur la définition du numéro d'équipe pour le VEX Brain dans VS Code, veuillez consulter cet article.
-

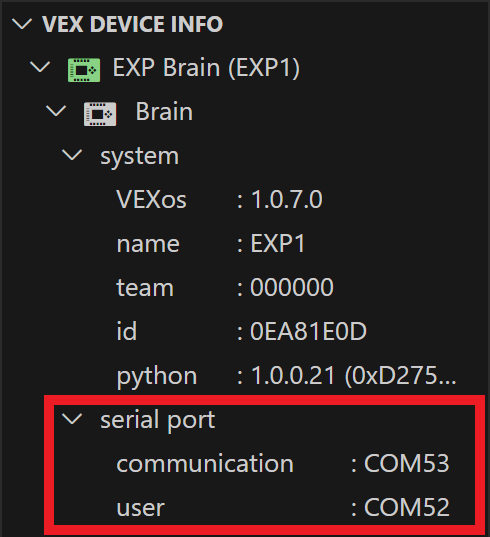

Le port série Catégorie.
Le port série est une sous-catégorie de la catégorie Brain. La sous-catégorie port série affiche le chemin d'accès du périphérique pour chaque port série disponible pour le VEX Brain.
Remarque : Le port série de communication est utilisé pour télécharger des programmes et contrôler les fonctions cérébrales. Le port série utilisateur est utilisé pour transférer des données entre l'application utilisateur exécutée sur le Brain et l'ordinateur hôte connecté via USB.
-
La catégorie des programmes.
Les programmes est une sous-catégorie de la catégorie Brain. La sous-catégorie programmes affiche une liste de tous les programmes utilisateur téléchargés sur le VEX Brain.
Nous pouvons effacer un programme téléchargé depuis le VEX Brain ou afficher les informations détaillées du programme dans cette section. -

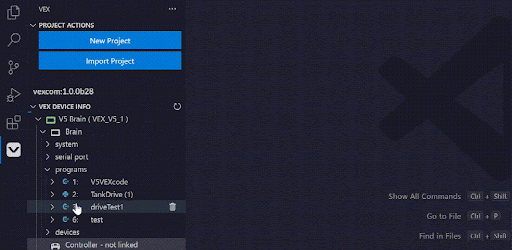

Effacement d'un programme téléchargé. Pour effacer un programme téléchargé depuis le VEX Brain, passez la souris sur le texte de l'élément de programme sélectionné et cliquez sur l'icône de la corbeille qui apparaît à côté.
Remarque : Une fois qu'un programme est effacé, il ne peut pas être récupéré. Soyez prudent lorsque vous utilisez cette fonctionnalité.
Pour obtenir des informations utiles sur la suppression d'un programme utilisateur téléchargé à partir de VEX Brain dans VS Code, veuillez consulter cet article.
-
Affichage des informations détaillées d'un programme. Pour afficher les informations détaillées d’un programme, cliquez sur l’icône Développer
à côté de l’élément de la liste des programmes. Des informations supplémentaires sur le programme téléchargé, telles que l'emplacement, le nom du fichier, le type de langue, la taille du fichier et l'heure de téléchargement, seront affichées.
-

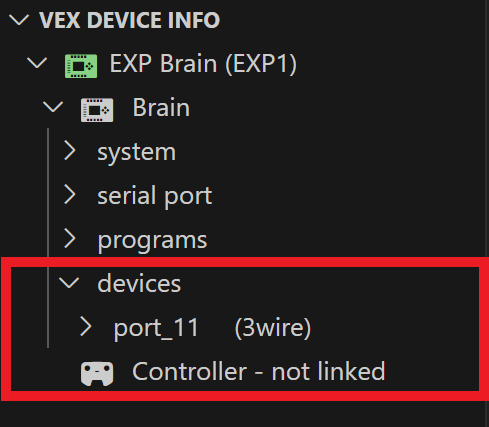

La catégorie des appareils.
Les appareils est une sous-catégorie de la catégorie Cerveau. La sous-catégorie appareils affiche une liste de tous les appareils branchés sur les Smart Ports du VEX Brain et la batterie connectée au VEX Brain.
Nous pouvons consulter les informations détaillées sur les appareils Smart Port connectés dans cette section. -
Affichage des informations détaillées d'un appareil. Pour afficher les informations détaillées d’un périphérique Smart Port, cliquez sur l’icône Développer à côté de l’élément du périphérique. Des informations supplémentaires sur l'appareil connecté, telles que le numéro de port intelligent et le type d'appareil, s'afficheront.
Pour obtenir des informations utiles sur l'utilisation des ports intelligents sur le VEX Brain, veuillez consulter cet article pour V5, cet article pour EXP, et cet article pour IQ (2e).
-

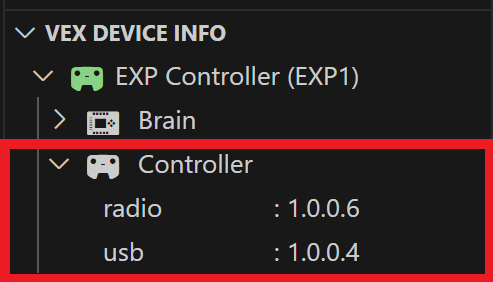

Le Contrôleur Catégorie
Le Contrôleur est la catégorie pour les informations sur les périphériques liés au contrôleur. Lorsqu'un contrôleur VEX est connecté au VS Code, la catégorie Contrôleur affichera les informations de la radio du contrôleur et du contrôleur USB.
L'icône du contrôleur de la catégorie Contrôleur indiquera les messages suivants dans la situation correspondante : -
Avertissement VEXos obsolète. Lorsque la version VEXos d'un contrôleur VEX est obsolète, les icônes du contrôleur deviennent jaunes et les icônes de message d'avertissement apparaissent à côté des informations radio et usb
Pour résoudre cet avertissement, passez la souris sur l'icône ou le texte de la catégorie Contrôleur. Une icône Flèche vers le haut apparaîtra à côté. Cliquez sur l'icône Flèche vers le haut pour mettre à jour VEXos pour le contrôleur VEX.
Pour obtenir des informations utiles sur la mise à jour de VEXos pour le contrôleur VEX, veuillez consulter cet article.
-
Contrôleur VEX lié état. Lorsqu'un cerveau VEX est connecté à l'ordinateur et dispose d'une liaison radio avec un contrôleur, le texte de la catégorie Contrôleur indiquera que Contrôleur - lié.
-
VEX Controller non lié état. Lorsqu'un VEX Brain est connecté à l'ordinateur mais n'a pas de liaison radio avec un Controller, le texte de la catégorie Controller indiquera que Controller - non lié.
Pour des informations utiles sur l'association du VEX Controller avec le VEX Brain, veuillez consulter cet article pour V5, cet article pour EXPet cet article pour IQ (2e).
