La cellule de travail VEX CTE est conçue pour reproduire les applications réelles des cellules de travail dans l'industrie manufacturière. Le convoyeur serpentin est l'un des systèmes de convoyage les plus couramment utilisés pour l'assemblage et le transport de matériaux. Vous pouvez assembler vos propres chaînes serpentines personnalisées, au-delà de ce qui est indiqué dans les instructions de montage, lorsque vous relevez des défis.
Notez que l'exemple fourni ci-dessous est basé sur la configuration standard du convoyeur serpentin. Ce même procédé peut être appliqué aux convoyeurs de toute configuration.

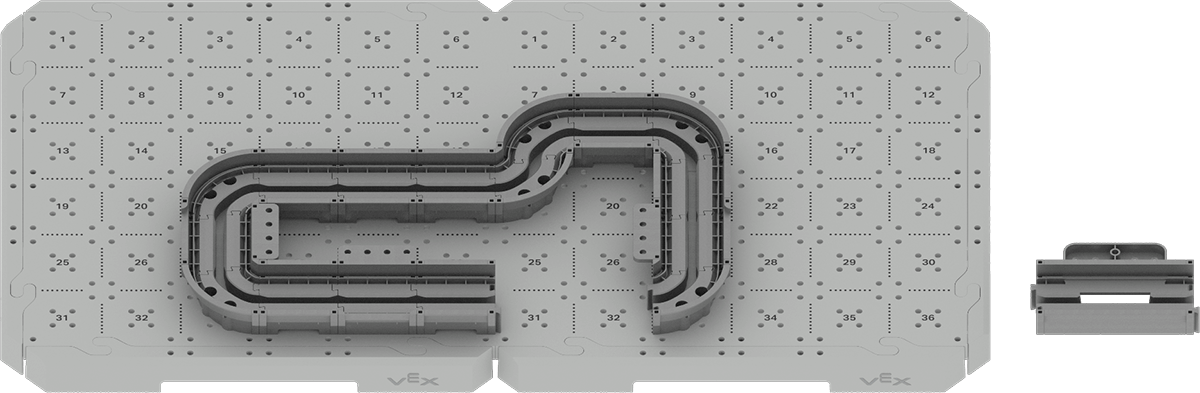

Commencez par assembler les éléments de voie du convoyeur serpentin personnalisé pour la voie que vous souhaitez créer et fixez-les à la tuile CTE. Notez que les éléments de la voie de virage devront être fixés aux dalles CTE à l'aide de vis à tête étoilée et d'écrous à profil bas.
Laissez un espace dans votre rail de convoyeur serpentin personnalisé pour le rail d'entraînement du convoyeur serpentin. Ne fixez pas le rail d'entraînement au reste de votre convoyeur serpentin.
Disposez la chaîne du convoyeur serpentin sur le rail assemblé pour voir s'il faut plus ou moins de chaînes pour la distance souhaitée. La chaîne devrait :
- S'insèrent parfaitement dans la base des éléments de la piste.
- Ne pas avoir de relâchement dans l'ouverture pour la piste de conduite
- Il n'est pas nécessaire de les étirer pour qu'ils s'insèrent dans la base des éléments de la voie.

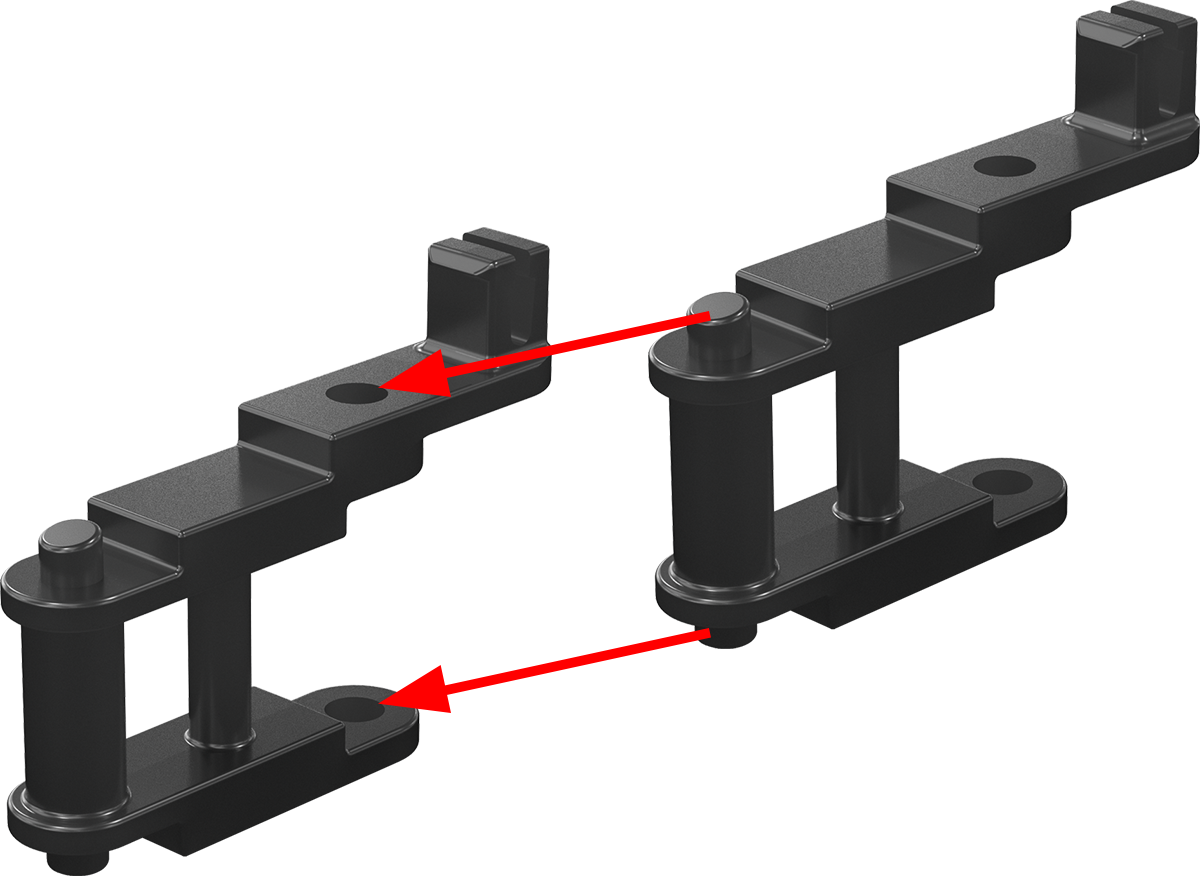

Détachez ou attachez les morceaux de chaîne du convoyeur serpentin jusqu'à obtenir la longueur souhaitée pour votre rail de convoyeur serpentin personnalisé.
Fixez le début et la fin de la chaîne du convoyeur serpentin pour former une chaîne complète.
Pour chaque convoyeur serpentin à chaîne que vous utilisez, vous aurez besoin d'un convoyeur serpentin à plateforme.
Fixez les plateformes du convoyeur serpentin à votre chaîne de convoyeur serpentin.
Placez une partie de votre convoyeur serpentin assemblé - chaîne à l'intérieur du convoyeur serpentin - rail d'entraînement, fixé au moteur intelligent.
Placez un collier de serrage en caoutchouc sous le moteur intelligent.
Placez le pignon à 32 dents dans l'ouverture du convoyeur serpentin - voie d'entraînement.
Placez l'arbre à 3 capuchons à travers le pignon, recouvert de l'autre collier d'arbre en caoutchouc pour fixer les pièces en place.
Fixez votre convoyeur serpentin assemblé (chaîne et plateformes) au reste de votre convoyeur serpentin assemblé, en utilisant le rail d'entraînement.
Votre convoyeur serpentin sur mesure est maintenant terminé !
