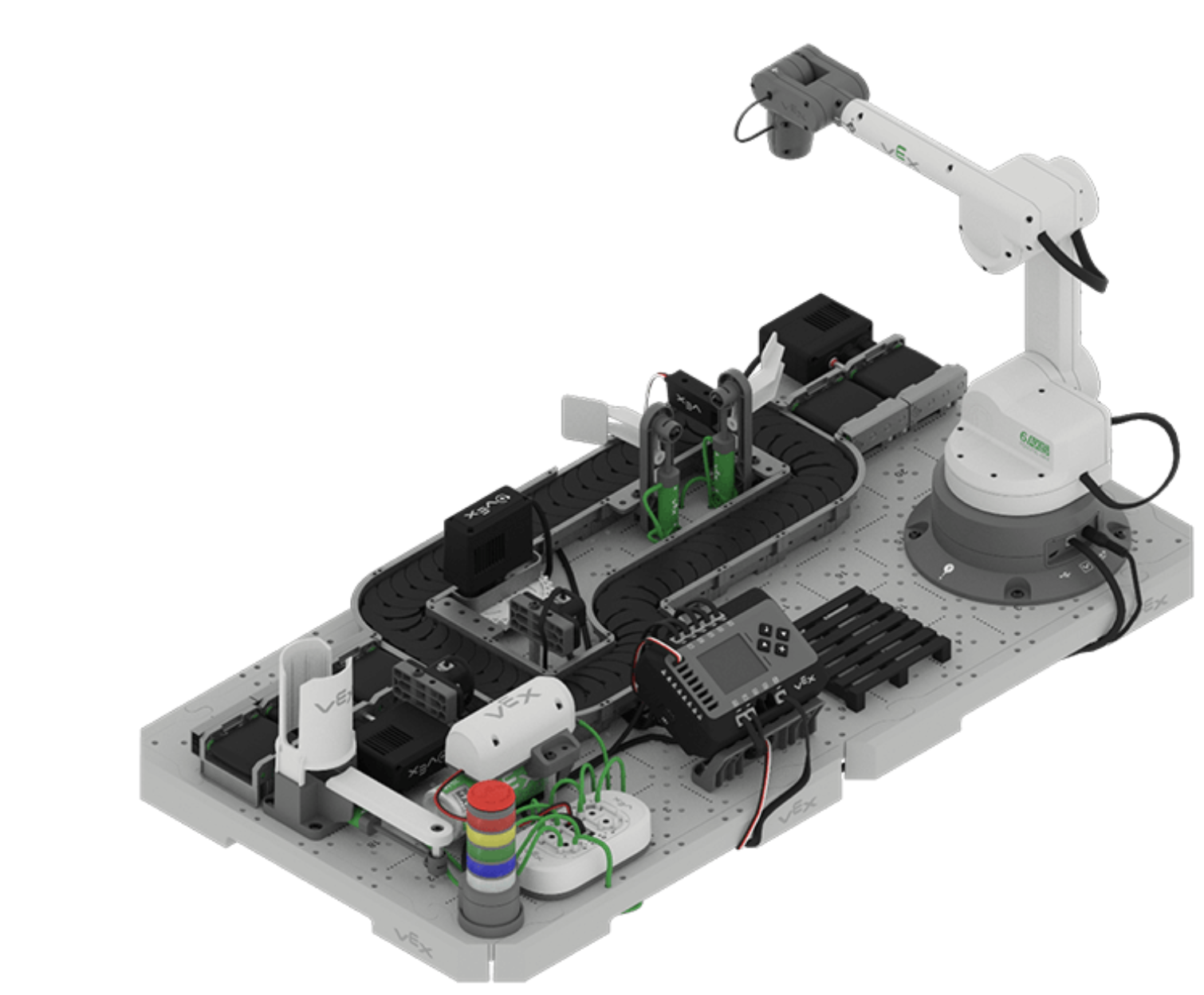

Les convoyeurs CTE Workcell sont conçus pour reproduire le fonctionnement et les caractéristiques des convoyeurs réels utilisés dans l'industrie manufacturière. Ces convoyeurs peuvent être utilisés pour transporter les disques vers différentes sections de la cellule de travail VEX CTE.

Schéma d'un système de convoyage utilisé dans l'enseignement professionnel et technique, illustrant les composants clés et leurs fonctions dans la manutention et le transport des matériaux.

Le kit de cellule de travail CTE comprend deux types de convoyeurs : le convoyeur linéaire et le convoyeur serpentin . Vous trouverez ci-dessous plus d'informations sur chaque convoyeur et ses composants respectifs.

Pour obtenir des instructions sur la façon de construire les convoyeurs linéaires et serpentins, les instructions de construction CTE.

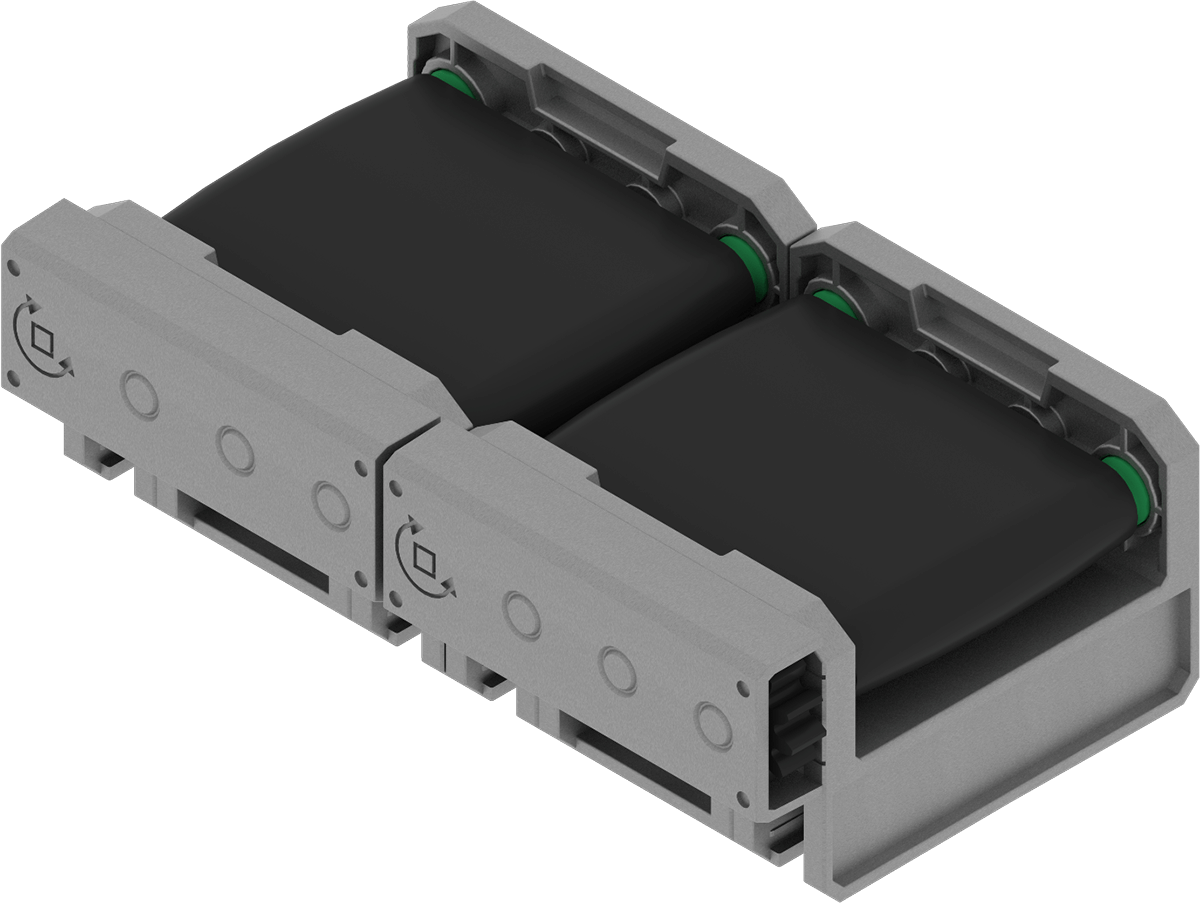

Convoyeur linéaire

Schéma d'un système de convoyage utilisé dans l'enseignement professionnel et technique, illustrant ses différents composants et leurs fonctions au sein de la machine.

Le convoyeur linéaire est conçu pour transporter des matériaux en ligne droite, ou linéairement, à l'aide de la bande transporteuse. Dans les opérations de fabrication, les convoyeurs linéaires servent souvent d'intermédiaires entre les sections plus complexes d'un convoyeur plus long.

Schéma illustrant les composants et le fonctionnement d'un système de convoyeur, soulignant son rôle dans l'enseignement professionnel et technique, notamment dans le contexte des applications industrielles.

Dans la cellule de travail VEX CTE, le convoyeur linéaire sert de point d'entrée et de sortie pour les disques, les faisant passer sur et hors du convoyeur serpentin plus grand. Le chargeur de disques peut être fixé au convoyeur linéaire pour charger les disques sur la cellule de travail.

Composants de convoyeur linéaire

Le convoyeur linéaire comprend les composants suivants :

Schéma illustrant différents types de convoyeurs utilisés dans l'enseignement professionnel et technique, mettant en évidence leurs composants et leurs fonctions dans les applications industrielles.

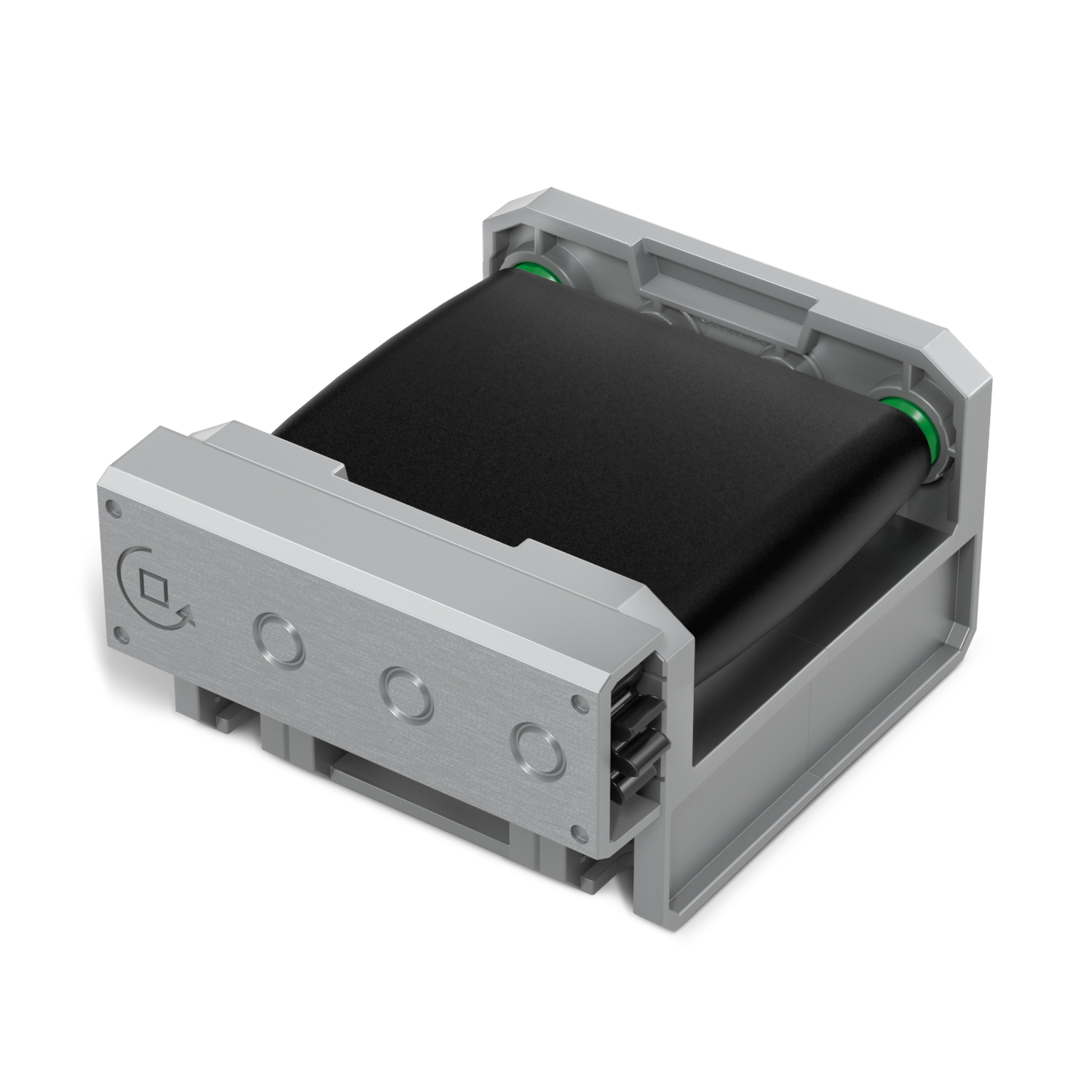

Convoyeur linéaire

Le convoyeur linéaire est constitué d'une bande transporteuse située à l'intérieur de la structure de support du convoyeur. Les engrenages sont situés à l'intérieur de la structure de support. Une fois reliés au moteur, ces engrenages tournent, mettant ainsi le tapis roulant en mouvement.

Schéma d'un système de convoyeur utilisé dans l'enseignement professionnel et technique, illustrant les composants et la disposition du convoyeur à des fins pédagogiques.

Chaque système de convoyeur linéaire nécessite un convoyeur linéaire connecté à un moteur de 5,5 W. Le moteur fait tourner les engrenages du convoyeur, ce qui entraîne le déplacement de la courroie.

Schéma illustrant les composants et le fonctionnement d'un système de convoyeur, pertinent pour l'enseignement professionnel et technique, en particulier dans le contexte de la technologie des convoyeurs.

Chargeur de disque

Le chargeur de disques contient les disques en attente d'être déposés sur le convoyeur. Le chargeur de disques peut être utilisé soit avec les convoyeurs linéaires, soit avec la base d'alimentation et le distributeur de disques, pour distribuer les disques à l'aide de commandes pneumatiques.

Pour en savoir plus sur l'utilisation de la pneumatique pour automatiser le transport et le tri des disques, consultez l'article Comprendre la pneumatique des cellules de travail CTE » (réf

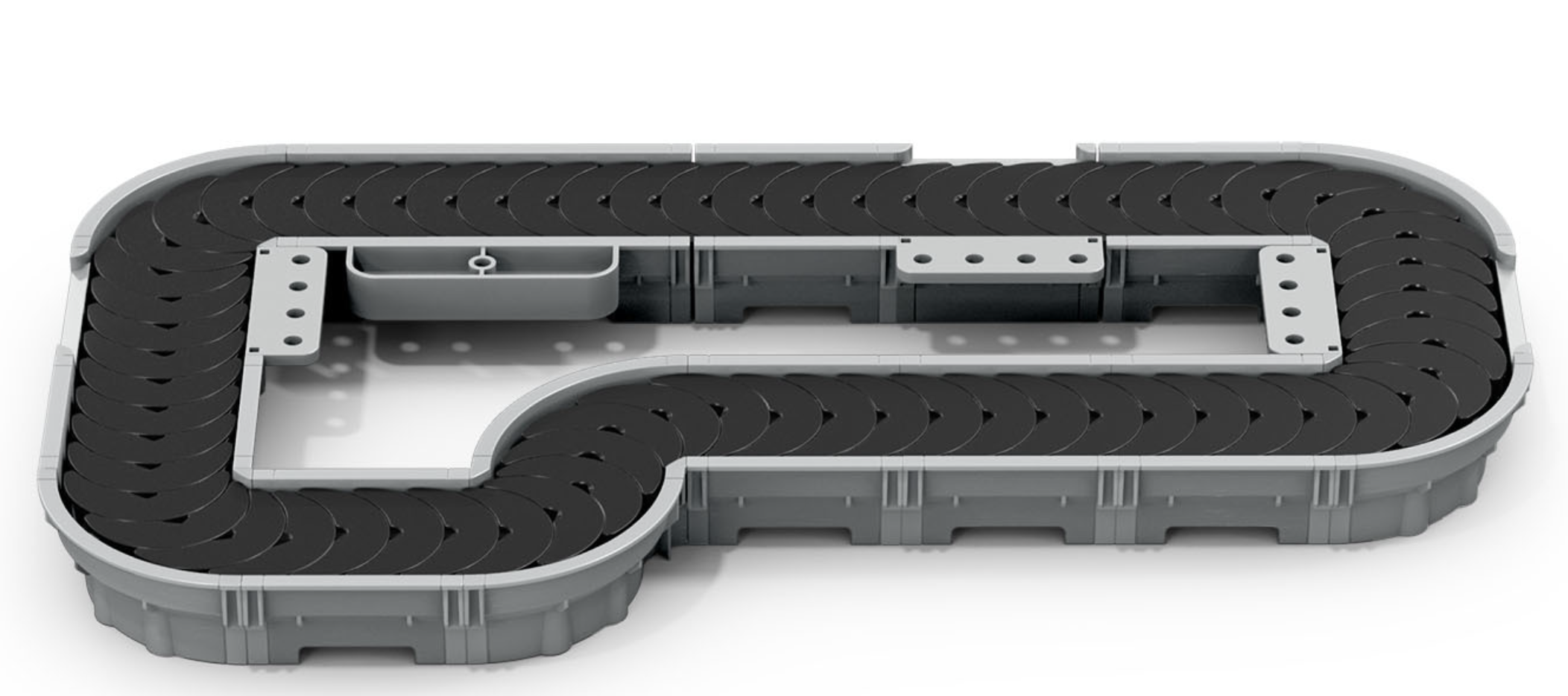

Le convoyeur serpentin

Schéma d'un système de convoyage utilisé dans l'enseignement professionnel et technique, illustrant les composants clés et leurs fonctions, notamment les courroies, les rouleaux et les structures de support.

Le convoyeur serpentin , également appelé convoyeur serpent ou spiral, est constitué de bandes et de plateformes interconnectées disposées en une série de virages et de courbes, ressemblant à une forme de serpent. Ces convoyeurs sont conçus pour optimiser l'utilisation de l'espace disponible.

Composants de convoyeur serpentin

Le convoyeur serpentin comprend les composants suivants :

Chaînes et plateformes

La chaîne et les plateformes constituent les éléments mobiles du convoyeur serpentin.

Schéma illustrant différents types de convoyeurs utilisés dans l'enseignement professionnel et technique, présentant leurs composants et leur fonctionnalité dans les applications industrielles.

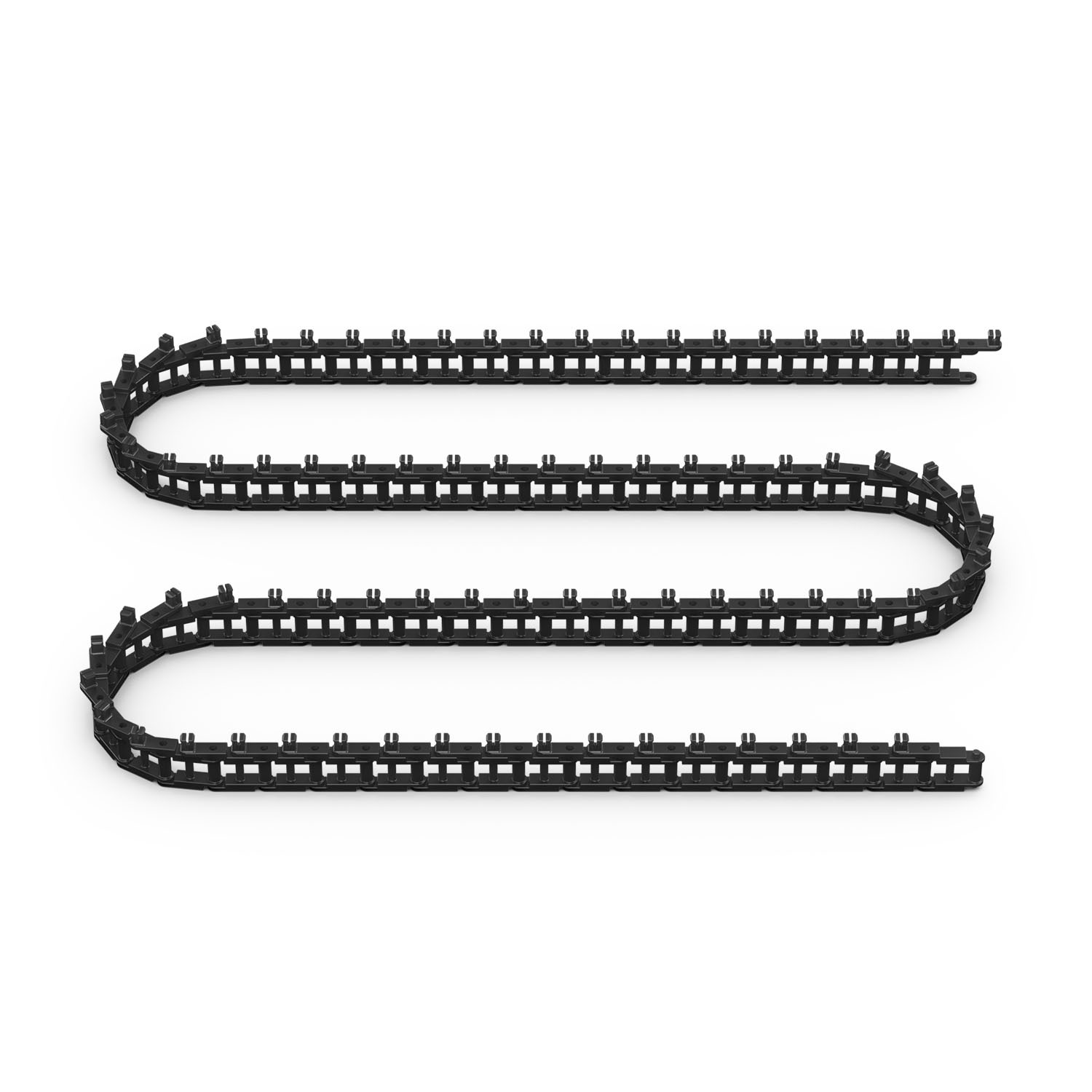

Convoyeur serpentin - Chaîne

La chaîne est constituée de maillons connectés. La chaîne du kit CTE Workcell contient initialement 80 maillons. La longueur de la chaîne peut être modifiée pour répondre aux besoins de votre configuration. Consultez cet article pour obtenir des informations sur la fabrication d'un convoyeur serpentin sur mesure.

La chaîne relie la surface du convoyeur (les plateformes) à la voie, y compris un pignon, afin de contrôler le mouvement du convoyeur.

Schéma d'un système de convoyage utilisé dans l'enseignement professionnel et technique, illustrant les composants clés et leurs fonctions dans la manutention des matériaux.

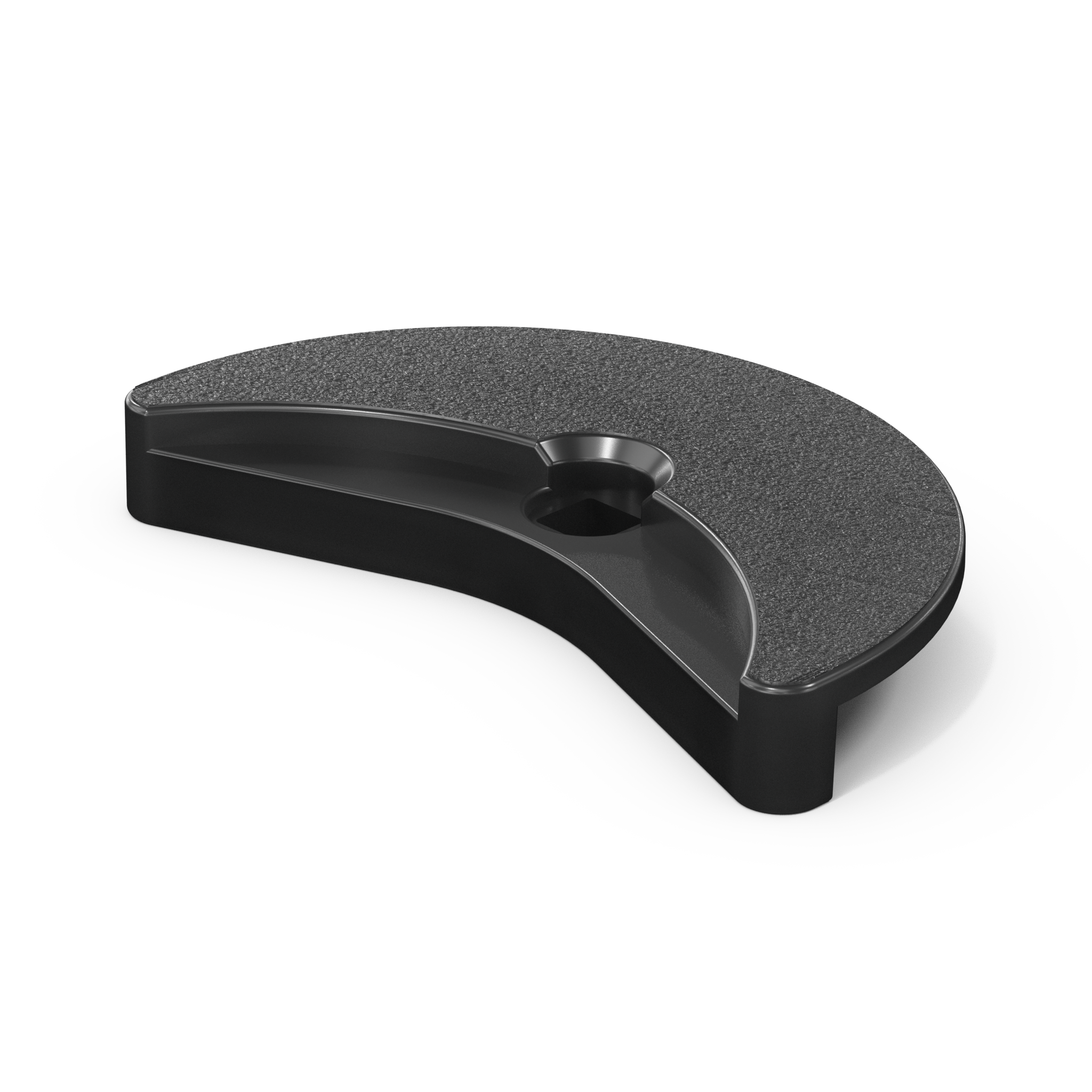

Convoyeur serpentin - Plateforme

Convoyeur serpentin - La plateforme est la surface du convoyeur qui interagit avec les objets. Ces pièces s'enclenchent sur la surface de la chaîne.

Éléments de piste

Les éléments de voie sont des sections de la base du convoyeur serpentin utilisées pour connecter les appareils au convoyeur et le convoyeur aux dalles CTE.

Schéma d'un système de convoyeur utilisé dans l'enseignement professionnel et technique, illustrant les composants et le fonctionnement des convoyeurs, notamment les courroies, les rouleaux et les supports.

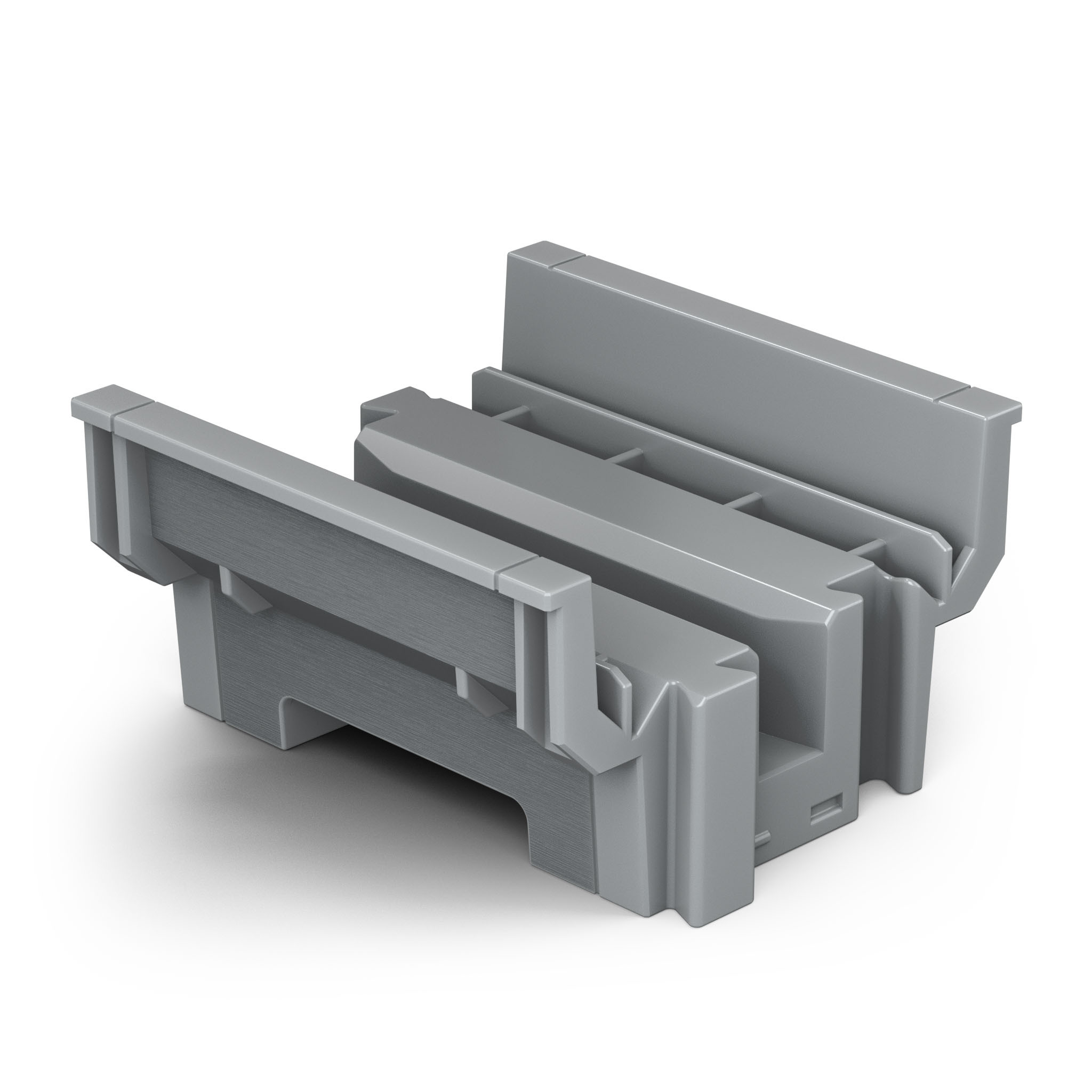

Convoyeur serpentin - Voie droite

Le convoyeur serpentin - voie droite est une section du convoyeur qui maintient un parcours rectiligne.

Schéma illustrant les composants et le fonctionnement d'un système de convoyeur utilisé dans l'enseignement professionnel et technique, mettant en évidence les éléments clés et leurs fonctions.

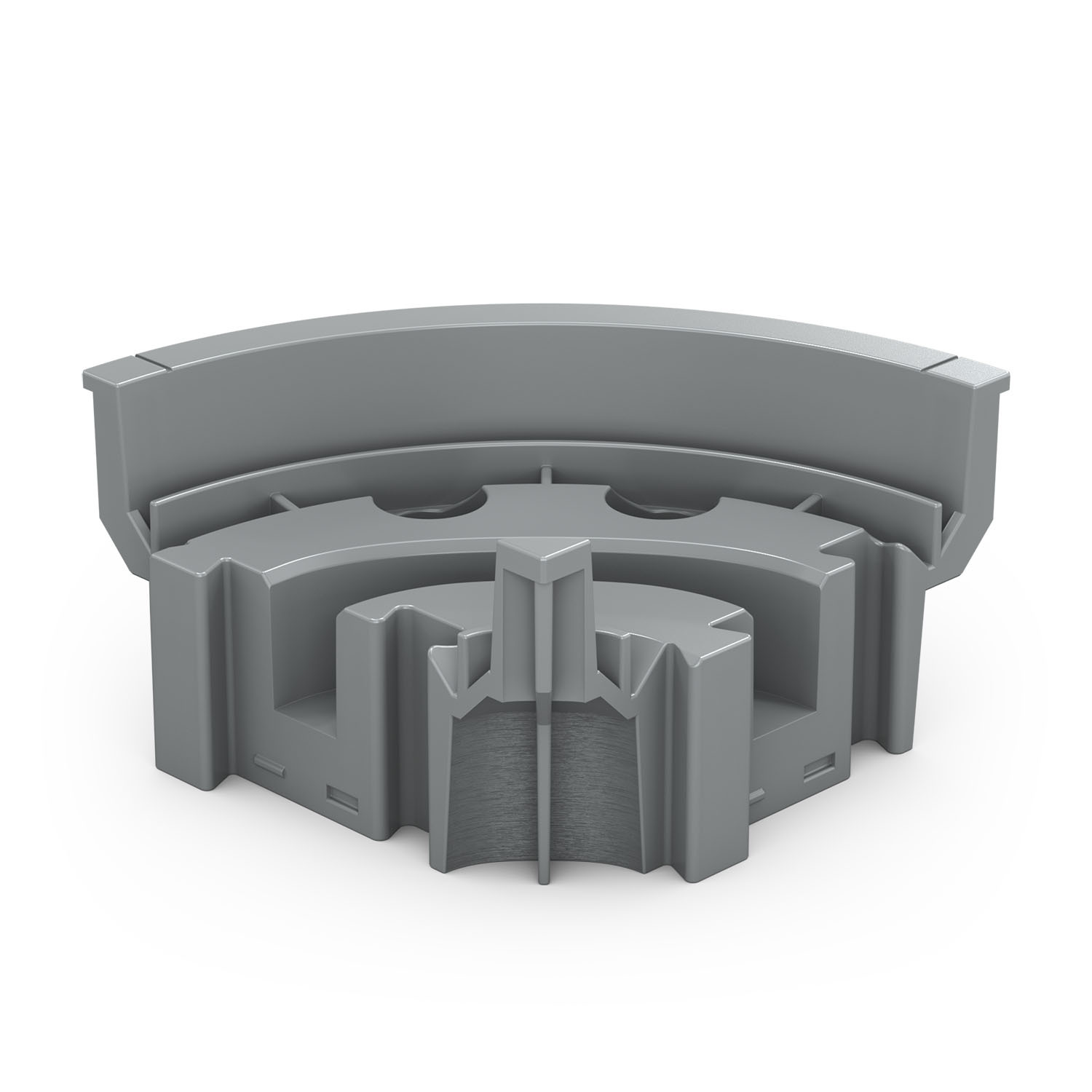

Convoyeur serpentin - Voie de retournement

Le convoyeur serpentin - Turn Track crée un virage à 90 degrés pour le convoyeur.

Schéma d'un système de convoyage utilisé dans l'enseignement professionnel et technique, illustrant les composants clés et leurs fonctions, notamment les courroies, les poulies et les structures de support.

Convoyeur serpentin - Voie d'entraînement

Le convoyeur serpentin - la piste d'entraînement est la pièce comportant des emplacements de montage pour un moteur de 5,5 W et un pignon. Ces éléments sont reliés à la chaîne et assurent sa rotation, ce qui à son tour déplace les plateformes.

Schéma d'un système de convoyeur utilisé dans l'enseignement professionnel et technique, illustrant ses différents composants et leurs fonctions, et soulignant l'importance des convoyeurs dans les applications industrielles.

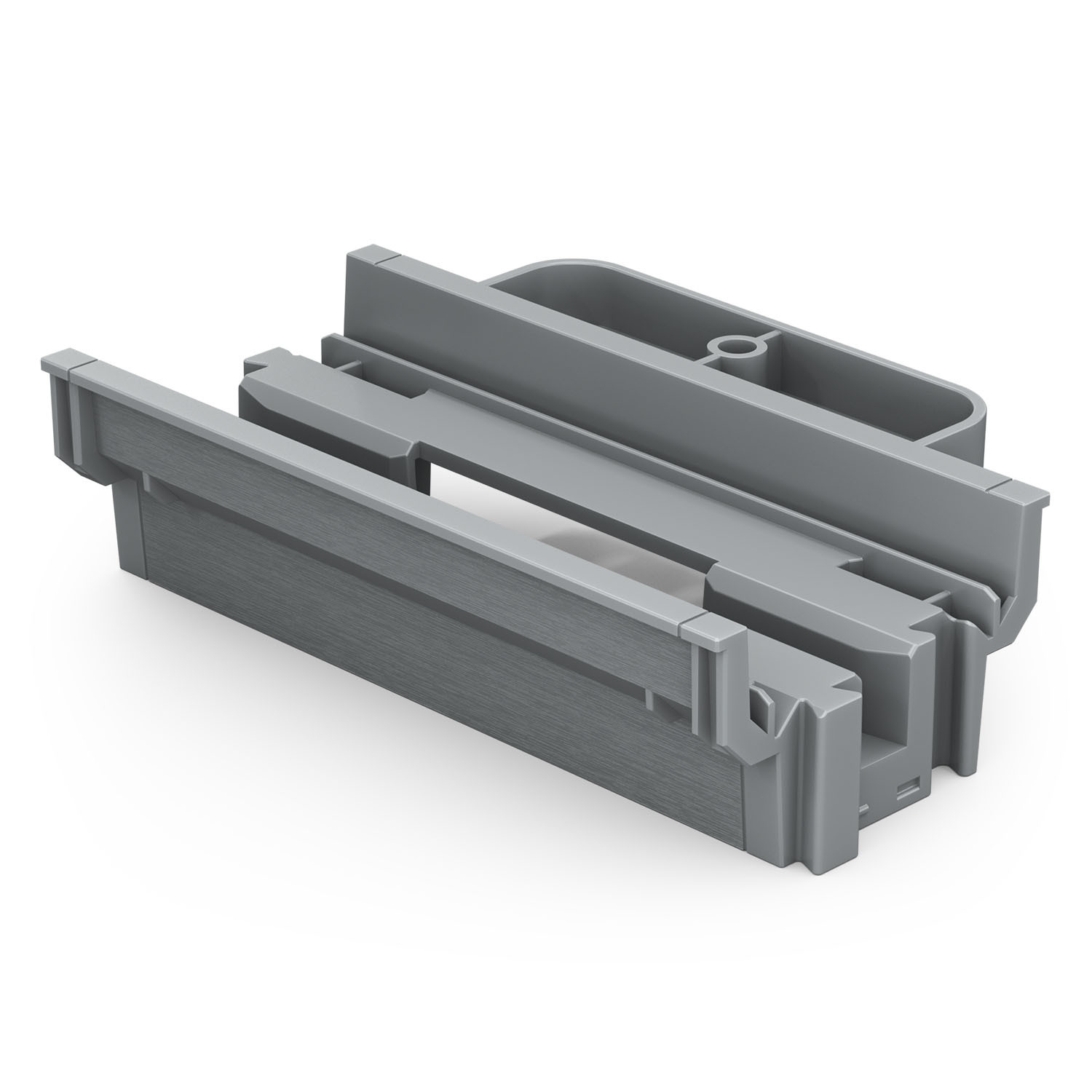

Convoyeur serpentin - Voie de déviation

Le convoyeur serpentin avec système de déviation comprend un emplacement de montage pour la tour de déviation pneumatique permettant de rediriger ou de trier les articles vers différents chemins ou destinations au sein du convoyeur principal. L'autre côté de cette voie comprend une ouverture permettant aux disques de quitter le convoyeur pour passer à un autre système.
