Il est important de maintenir à jour le firmware du capteur de vision IA pour optimiser ses performances et sa compatibilité avec VEXcode EXP. Suivez les étapes ci-dessous pour mettre à jour le micrologiciel de votre capteur de vision IA.

L'utilitaire AI Vision est ouvert dans VEXcode EXP. La vue actuelle du capteur de vision IA est affichée et mise en évidence. Ci-dessus, un statut « Connecté » vert est également mis en évidence pour indiquer que la connexion a réussi.

1. Pour vérifier si le firmware de votre capteur AI Vision est à jour, connectez-le d'abord à VEXcode et ouvrez l'utilitaire AI Vision. Une fois le capteur de vision IA connecté avec succès à VEXcode, la vue actuelle du capteur de vision IA sera affichée.

Menu de l'utilitaire AI Vision avec un bouton mis en évidence sous la vue actuelle indiquant « Nouvelle mise à jour disponible ». Sous le bouton, la version est indiquée ; dans cet exemple, il est écrit Version 1.0.0.b10.

2. Sous l'écran du capteur de vision IA, un bouton affiche Nouvelle mise à jour disponible
.
Sélectionnez le bouton pour démarrer la mise à jour du firmware.

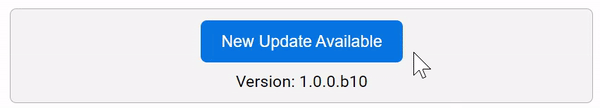

Le curseur apparaît au-dessus du bouton « Nouvelle mise à jour disponible », puis une barre de progression s'affiche une fois le bouton cliqué. Un message ci-dessous indique : Mise à jour de l’état, en cours.

3. Attendez que la barre de progression soit pleine.

Message d'erreur du firmware VEXcode EXP AI indiquant : Veuillez redémarrer le capteur AI Vision et le reconnecter pour terminer la mise à jour du firmware AI. Ci-dessous, un bouton OK est mis en évidence.

4. Une fois l'installation terminée, vous serez invité à déconnecter à la fois le câble USB-C et le câble intelligent du capteur AI Vision, puis à sélectionner Ok.

Le capteur de vision IA est présenté avec un câble Smart Port connecté et un câble USB connecté.

5. Rebranchez les câbles au capteur de vision IA.

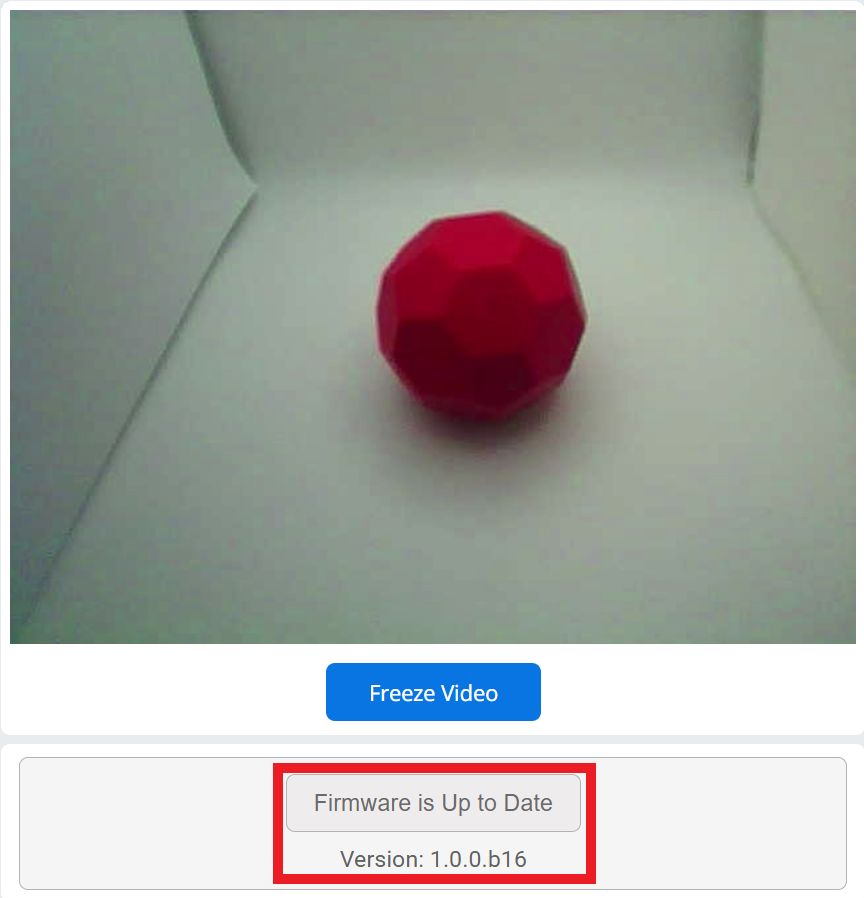

Menu de l'utilitaire AI Vision avec un bouton mis en évidence sous la vue actuelle indiquant que le firmware est à jour. Le bouton est grisé et la version actuelle est indiquée ci-dessous. Dans cet exemple, la version est la version 1.0.0.b16.

6. Rouvrez l'utilitaire AI Vision dans VEXcode. Le bouton situé en bas de l'utilitaire AI Vision affichera désormais Le micrologiciel est à jour ».

Le micrologiciel de votre capteur de vision IA a été mis à jour avec succès. Vous pouvez maintenant procéder à la configuration des signatures de couleur du capteur de vision IA.
