Il suffit de quelques étapes pour connecter un VEX IQ Brain à l'application VEXcode IQ sur votre appareil Windows. Notez que les étapes sont les mêmes pour les IQ Brains de 1re et 2e génération pour se connecter à l'application VEXcode IQ sur un appareil Windows.

Pour connecter un cerveau VEX IQ

Le schéma montre une batterie connectée à un cerveau IQ. Une flèche indique que la batterie doit être glissée dans le port de chargement situé sous le Brain. La batterie est orientée de manière à ce que son loquet soit tourné à l'opposé du cerveau.

Insérez la batterie dans le IQ Brain.

Le schéma montre un doigt maintenant enfoncé le bouton Brain's Check pour l'allumer.

Allumez IQ Brain en appuyant sur le bouton coche.

Lancez VEXcode IQ basé sur l'application.

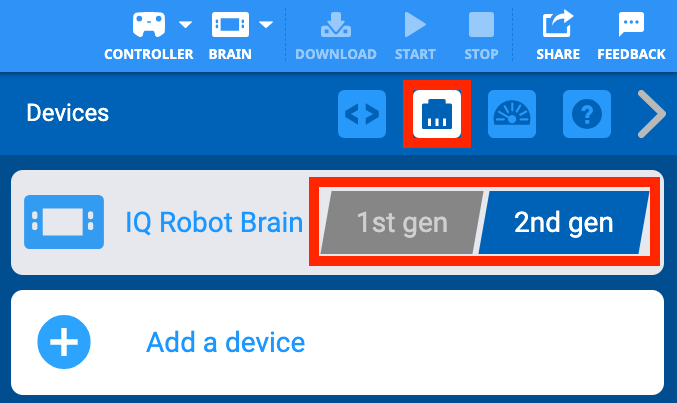

Menu VEXcode IQ Devices avec le paramètre de génération IQ Robot Brain affiché. Ce paramètre est réglé sur l'option de 2e génération, mais les deux options sont mises en évidence.

Assurez-vous que la sélection de génération correspond à la génération de votre VEX IQ Brain. Sélectionnez l'icône de la fenêtre Appareil pour ouvrir la fenêtre Appareils et sélectionnez la génération appropriée si elle n'est pas déjà sélectionnée.

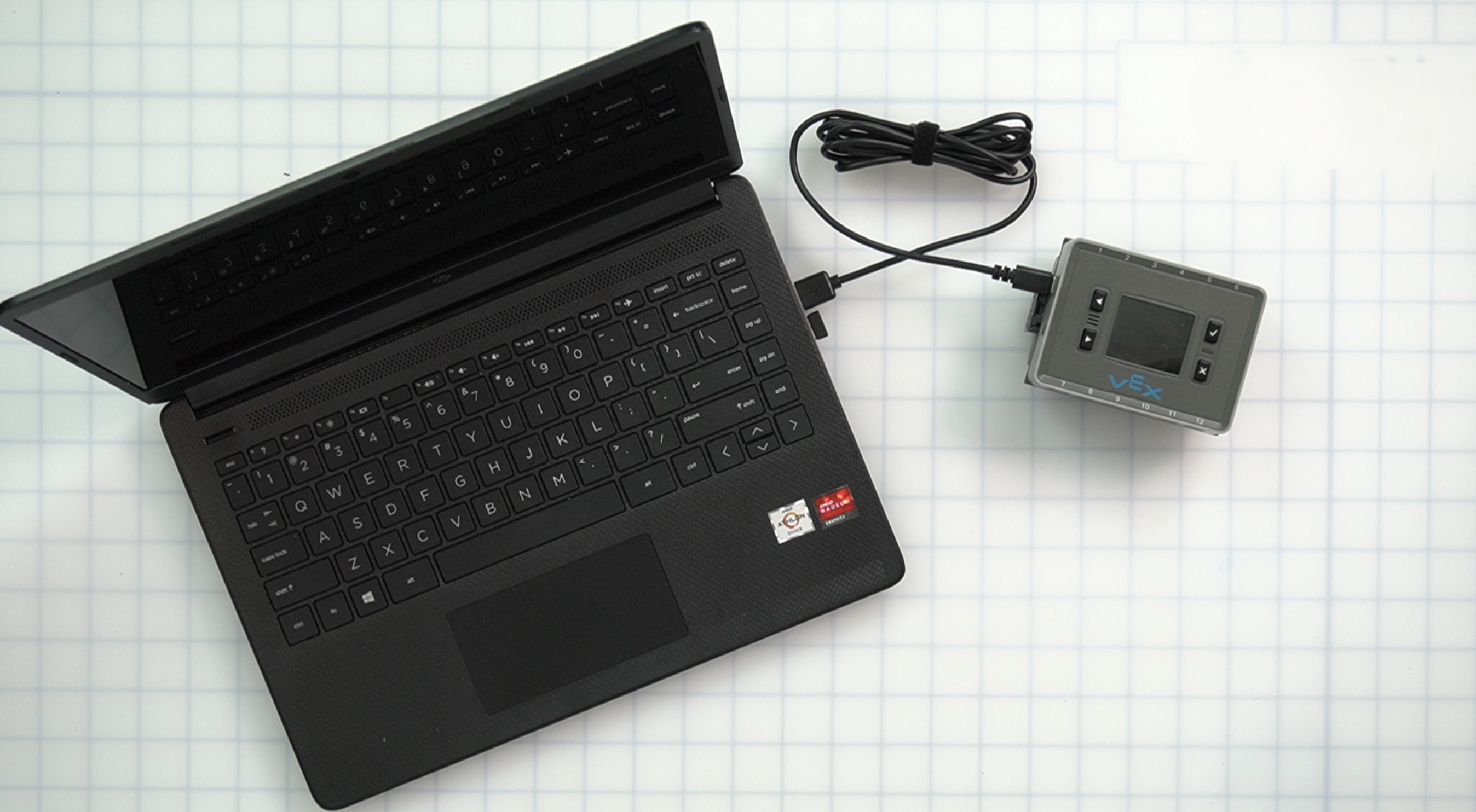

Le cerveau connecté à un ordinateur portable via un câble USB.

Utilisez le câble USB pour connecter le Brain à votre appareil.

(Pour les Brains de 1re génération, utilisez le câble micro-USB, pour les Brains de 2e génération, utilisez le câble USB-C.)

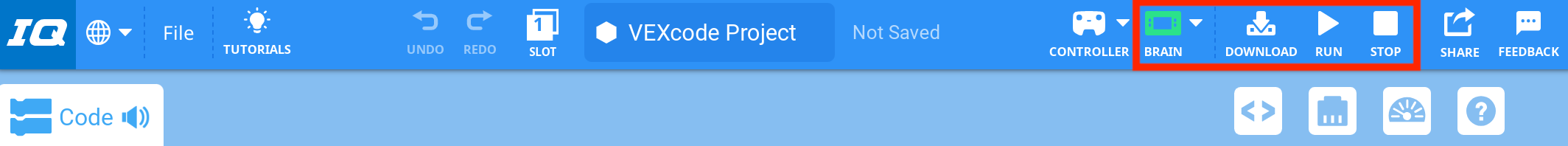

Barre d'outils VEXcode IQ avec une icône de cerveau verte mise en évidence dans un cadre rouge qui comprend les icônes adjacentes Télécharger, Exécuter et Arrêter. Les icônes Télécharger, Exécuter et Arrêter sont blanches pour indiquer qu'elles sont disponibles.

Votre IQ Brain se connectera ensuite à l'application VEXcode IQ. L'icône Brain dans la barre d'outils sera verte pour indiquer que le Brain est connecté, et les boutons « Télécharger », « Exécuter » et « Arrêter » seront disponibles.

Vous devez garder le Brain branché sur votre appareil pour maintenir la connexion, afin de pouvoir effectuer des tâches telles que télécharger un projet sur le Brain.

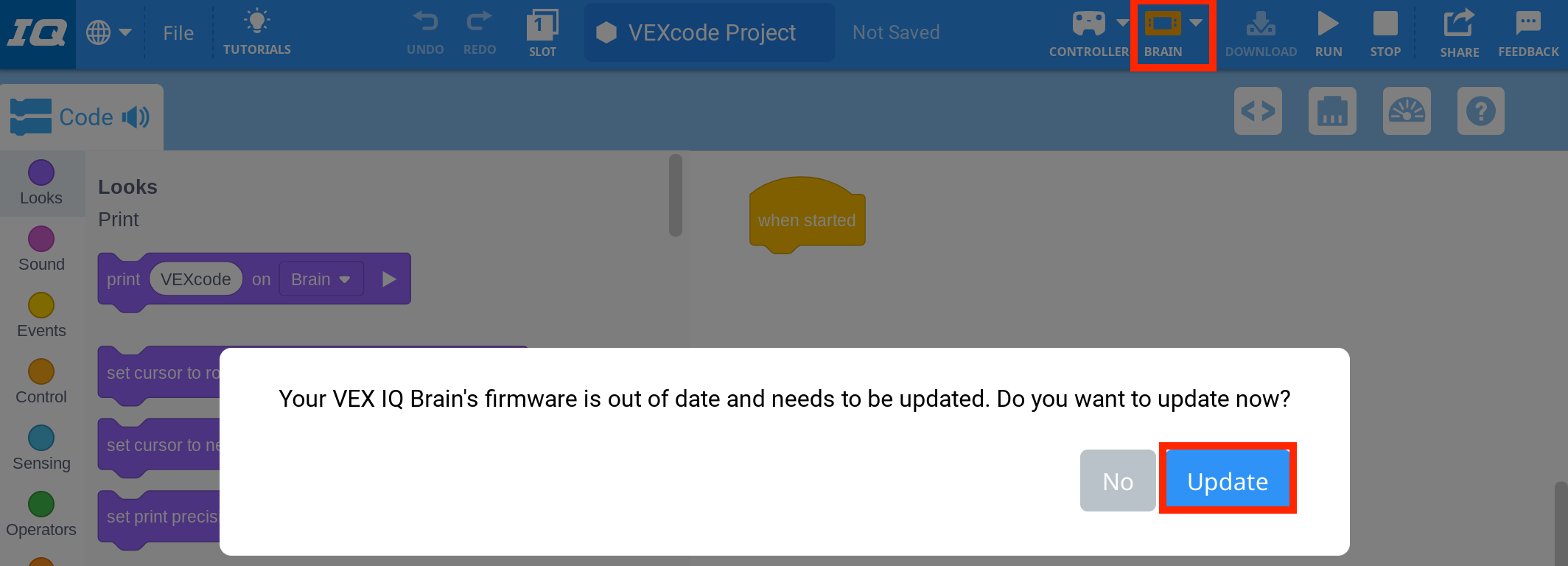

Message d'erreur concernant le micrologiciel obsolète du contrôleur VEXcode IQ : « Le micrologiciel de votre contrôleur VEX IQ est obsolète et doit être mis à jour. » Voulez-vous mettre à jour maintenant ? Vous trouverez deux boutons ci-dessous : l’un indique « Non » et l’autre « Mettre à jour ». Le bouton « Mettre à jour » est mis en surbrillance.

Remarque : Si le micrologiciel de votre Brain est obsolète, l'icône Brain dans la barre d'outils s'affichera en orange et vous serez invité à mettre à jour le micrologiciel afin de connecter le Brain à votre appareil.

Sélectionnez « Mettre à jour » pour mettre à jour le micrologiciel et laissez le Brain branché à votre appareil jusqu'à ce que la mise à jour soit terminée.

Pour déconnecter un cerveau VEX IQ

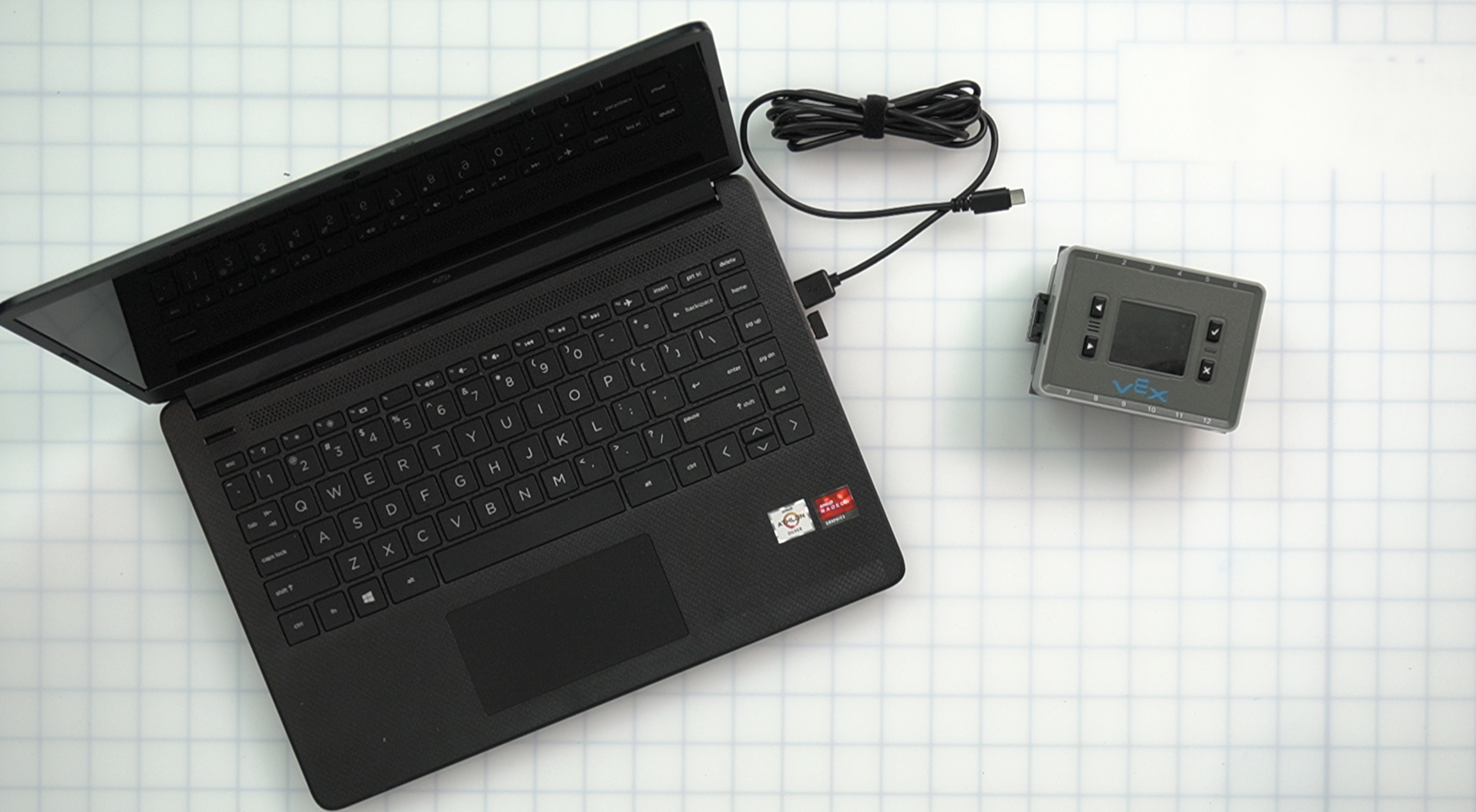

Le cerveau était connecté à un ordinateur portable via un câble USB, mais ce câble a maintenant été débranché du cerveau.

Pour déconnecter votre appareil d'un IQ Brain, débranchez le câble USB de votre appareil Windows ou de l'IQ Brain.

Alimenté par Brain, avec son bouton X mis en évidence.

Vous pouvez également déconnecter un IQ Brain de l'application VEXcode IQ en éteignant le Brain.

Éteignez le cerveau en maintenant le bouton X enfoncé jusqu'à ce que l'écran du cerveau devienne noir.

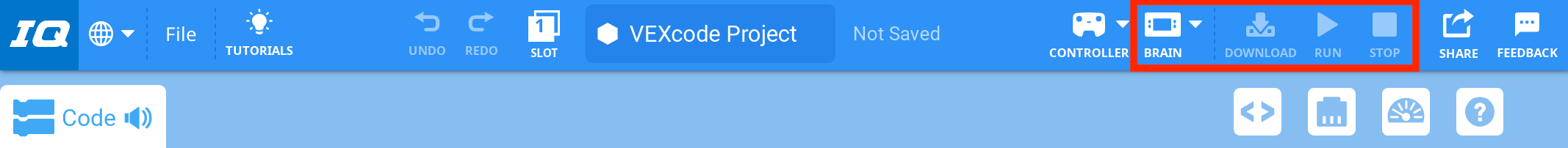

Barre d'outils VEXcode IQ avec une icône de cerveau mise en évidence dans un cadre rouge, avec les icônes Télécharger, Exécuter et Arrêter adjacentes. L'icône du cerveau est blanche et les trois autres icônes sont grisées.

Lors de la déconnexion, l'icône Brain dans la barre d'outils s'affichera en blanc et les boutons « Télécharger », « Exécuter » et « Arrêter » seront indisponibles.
